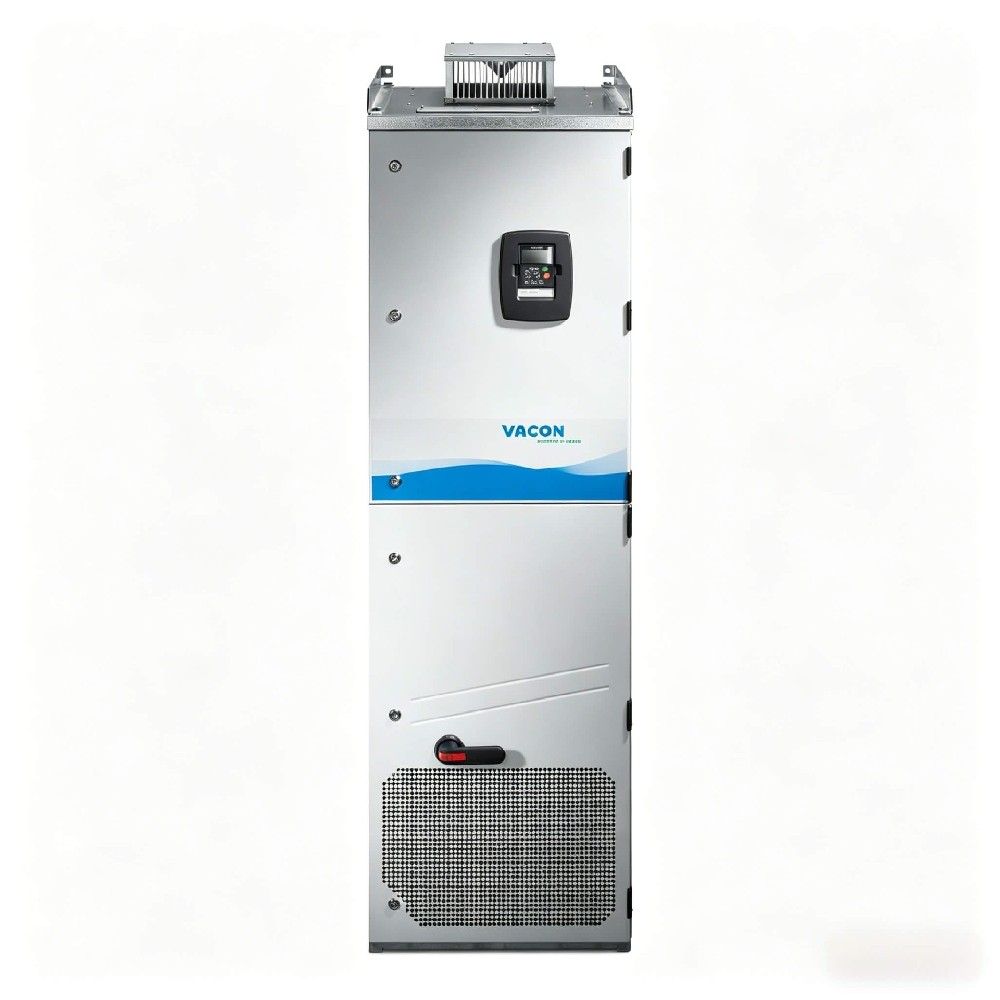

VACON NXP03855-A2L0SSB-A1A2000000 es un convertidor de frecuencia de control vectorial de bucle cerrado de la serie VACON NXP. Con una corriente de salida de 385 A a 380-500 VAC, soporta aplicaciones de motores de baja sobrecarga de 200 kW y alta sobrecarga de 160 kW. Como un módulo inversor enfriado por líquido, emplea control vectorial de bucle cerrado con error de velocidad inferior al 0,01% y error de par inferior al 2%, proporcionando par completo a velocidad cero para grúa, cabrestante, hélice, compresor y sistemas de accionamiento de banco de prueba.
¿Qué es un módulo inversor enfriado por líquido?
Un módulo inversor enfriado por líquido es una unidad de accionamiento electrónica de potencia que utiliza un medio refrigerante líquido, típicamente una mezcla de agua y glicol, que fluye a través de un disipador de calor dedicado para disipar el calor generado por semiconductores de potencia, en lugar de confiar en la convección de aire forzado. Este método de enfriamiento logra una de las mejores relaciones potencia-tamaño en la industria, con menos del 0,1% de la potencia de accionamiento total disipada como calor al aire ambiente. La tecnología permite una instalación compacta en recintos sellados, elimina la necesidad de grandes sistemas de aire acondicionado en salas eléctricas y permite un funcionamiento prácticamente silencioso debido a la ausencia de grandes ventiladores de refrigeración.
Los módulos inversores enfriados por líquido se ofrecen en configuraciones que incluyen unidades frontales, unidades inversoras y unidades de frenado para sistemas comunes de bus de CC. Están disponibles en forma de módulo IP00 para la integración de gabinetes y versiones cerradas IP54 para la instalación directa en entornos duros, incluyendo aplicaciones marinas, offshore y mineras. El VACON NXP03855-A2L0SSB-A1A2000000 se clasifica bajo el grupo de productos estándar refrigerado por aire NXP (Modificación mecánica "S"), aunque la plataforma NXP también abarca variantes refrigeradas por líquido designadas por Modificación mecánica "W" en tamaños de marco como CH61 (refrigerado por líquido), donde la potencia nominal de 385 A entrega potencia del motor de 200 kW a baja sobrecarga.
Especificaciones clave
Voltaje de la red: 380-500 VAC (465-800 VDC), 3-fase
Frecuencia de entrada: 45-66 Hz
Corriente de salida: 385 A
Potencia del motor (baja sobrecarga): 200 kW / 300 HP
Potencia del motor (sobrecarga alta): 160 kW
Clasificación del recinto: IP21 / NEMA 1
Marco de montaje: FR10 / Marco 10
Teclado de control: pantalla alfanumérica
Nivel de emisión EMC: IEC 61800-3, Medio Ambiente 2
Chopper de freno:No incluido
Configuración de entrada: 6-pulso con asfixio CC
Ranura de la opción A: 6DI, DO, 2AI, 1AO, + 10Vr, + 24V
Ranura de la opción B: 2RO (NO / NC)
Ranuras de la opción C / D / E: No hay tabla (expandible)
Protocolo de bus de campo: No está lleno (5 ranuras de expansión disponibles)
Frecuencia de conmutación: 1-12 kHz por defecto de fábrica 3,6 kHz; mínimo recomendado 1,7 kHz (bucle abierto), 2,5 kHz (bucle cerrado), máximo 3,6 kHz para paralelación DriveSynch
Frecuencia de salida: 0-320 Hz (estándar); hasta 7200 Hz (software especial)
Resolución de frecuencia: 0,01 Hz
Métodos de control:U / f,Control vectorial sin sensor de bucle abierto,Control vectorial de bucle cerrado
Error de velocidad de bucle cerrado: lt;0.01%
Error de par de bucle cerrado: amp; menos del 2%
Capacidad de par completo: disponible hasta la velocidad cero
Peso bruto: 341 kg
Peso neto: 340 kg
Dimensiones (W x H x D): 595 mm × 2018 mm × 602 mm
Puntos destacados técnicos
El control vectorial de bucle cerrado logra una precisión de regulación de velocidad inferior al 0,01%. La plataforma NXP procesa la retroalimentación del codificador de codificadores de impulsos incrementales y codificadores absolutos para mantener un seguimiento preciso de la posición del rotor en todo el rango de velocidad, incluyendo la salida de par completo a velocidad cero. Esto elimina la necesidad de frenos auxiliares de retención en aplicaciones de elevación vertical donde la posición de carga debe mantenerse en parada.
La placa de control NXP incluye cinco ranuras de expansión integradas para tarjetas de E/S, bus de campo y seguridad funcional. La configuración estándar de E / S proporciona 6 entradas digitales, salidas digitales, 2 entradas analógicas y 1 salida analógica, con opciones de bus de campo que incluyen PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus / TCP y Ethernet / IP. Una pregunta de selección común es "¿Qué protocolos de bus de campo soporta el VACON NXP03855?" - la unidad base se envía con ranuras de opción no pobladas en las posiciones C, D y E, lo que permite a los usuarios instalar la placa de comunicación que coincida con su topología de red de planta.
Las funciones Safe Torque Off (STO) y Safe Stop 1 (SS1) basadas en chips se integran como estándar. La función STO, conforme a la norma EN ISO 13849-1, elimina la energía generadora de par del motor sin necesidad de un contactor externo o desconexión mecánica. La entrada de termistor certificada ATEX está disponible para controlar motores instalados en atmósferas potencialmente explosivas según la Directiva 2014/34/UE.
Todas las placas de circuito reciben recubrimiento conformal como práctica de producción estándar. Este tratamiento protector evita la absorción de humedad y el ataque de gases corrosivos a las trazas de PCB, extendiendo la vida útil en entornos con alta humedad, pulverización de sal o exposición a vapores químicos, condiciones comúnmente encontradas en instalaciones marinas, marinas y de tratamiento de aguas residuales.
La tecnología de paralelización DriveSynch permite que múltiples unidades NXP compartan la corriente de carga al accionar un solo motor grande. Este enfoque modular distribuye la potencia a través de módulos de accionamiento independientes, aumentando la redundancia del sistema porque el fallo de una unidad no detiene todo el tren de accionamiento. La escalabilidad de potencia del motor alcanza hasta 5 MW a través de una configuración de unidad paralela.
Aplicaciones
Control industrial de grúa y elevador: Proporciona par completo a velocidad cero con control vectorial de bucle cerrado y retroalimentación del codificador, lo que permite mantener la carga sin frenos mecánicos durante el posicionamiento vertical de elevación. El error de par por debajo del 2% y el error de velocidad por debajo del 0,01% aseguran una aceleración y una desaceleración suaves de las cargas suspendidas en grúas de fábricas de acero, pórticos de manipulación de contenedores y grúas de portal de astilleros.
Propulsión marina y propulsores: proporciona una salida continua de 385 A para propulsores azimutos y motores de propulsión principales en buques de posicionamiento dinámico. Las variantes cerradas IP21 e IP54 soportan la atmósfera y la vibración cargadas de sal, mientras que los PCB recubiertos conformes resisten la corriente de seguimiento inducida por la humedad que causa fallas prematuras en accionamientos sin recubrimiento.
Sistemas de cabrestante y amarre: Soporta operación de baja sobrecarga de 200 kW para cabrestantes de manipulación de anclaje, cabrestantes de remolque y capstans de amarre en buques de suministro en alta mar. El control de bucle cerrado mantiene la tensión constante de la línea bajo condiciones de carga variables, críticas para la colocación de cables submarinos y operaciones de despliegue de ROV.
Sistemas de accionamiento del compresor: Controla los compresores centrífugos y de tornillo de alta inercia con rampas de aceleración / desaceleración programables de 0,1 a 3000 segundos, evitando condiciones de sobrecarga durante las secuencias de arranque y apagado en plantas de procesamiento de gas y refrigeración.
Aplicaciones de banco de prueba y dinamómetros: Funciona como accionamiento de motor de carga o control de motor principal en células de prueba de motor y dinamómetros de transmisión. El control vectorial de bucle cerrado basado en el codificador proporciona una regulación precisa de la velocidad y el par para ciclos de prueba repetibles, con frecuencia de conmutación configurable de 1 a 12 kHz para equilibrar el ruido acústico del motor contra la desviación térmica del accionamiento.
Extrusora y manipulación continua de banda: Proporciona una sincronización precisa de velocidad entre múltiples secciones accionadas en líneas de extrusión de plástico y maquinaria de conversión de papel. La capacidad de paralelización de DriveSynch permite la expansión modular de la potencia total sin reemplazar el hardware de unidad existente.
Guía de selección
Adecuado para aplicaciones de control de motor que requieren control vectorial de bucle cerrado basado en codificador con una precisión de regulación de velocidad inferior al 0,01% y par completo en parada.
Adecuado para redes de suministro trifásicas de 380-500 VAC donde se requiere potencia del motor de 200 kW (baja sobrecarga) o 160 kW (alta sobrecarga).
Compatible con PLC y arquitecturas de automatización que necesitan conectividad PROFIBUS, PROFINET, EtherCAT, CANopen o Modbus/TCP a través de placas de opción plug-in.
Ideal para entornos industriales pesados donde los PCB recubiertos conformes y las funciones de seguridad STO son especificaciones obligatorias.
No recomendado para aplicaciones de voltaje de alimentación 690 VAC. Seleccione una unidad NXP de 690 V (clase de voltaje NX_6) nominal para suministro de 525-690 VAC en su lugar.
No es adecuado para instalaciones de alimentación de entrada monofásica. Esta unidad requiere una fuente de 380-500 VAC trifásica.
No es la elección adecuada cuando la aplicación requiere enfriamiento líquido en lugar de enfriamiento por aire. El código del modelo A2L0SSB designa el enfriamiento por aire estándar (Modificación mecánica "S"); para variantes enfriadas por líquido, especifique la modificación mecánica "W" como NXP03855-A0T0NWG-A1A2000000 (marco CH61, enfriado por líquido, IP00,55 kg de peso neto).
Preguntas frecuentes
1. ¿Cuál es el plazo de entrega o el plazo de entrega para un NXP03855-A2L0SSB-A1A2000000?
El plazo de entrega estándar del fabricante es de 4 a 6 semanas para configuraciones fabricadas en fábrica. Distribuidores autorizados con envío de stock local dentro de 3 a 5 días hábiles.
2. ¿El VACON NXP03855-A2L0SSB-A1A2000000 está en stock?
Mantenemos el inventario del NXP03855-A2L0SSB-A1A2000000 en Beijing Zhongping Technology para un rápido cumplimiento. Los niveles globales de existencias de distribuidores superan las 500 unidades a partir del segundo trimestre de 2026.
3. ¿Cuáles son las dimensiones y el peso del NXP03855?
La unidad mide 595 mm de ancho, 2018 mm de alto y 602 mm de profundidad. El peso neto es de 340 kg y el peso bruto empaquetado es de 341 kg. La designación del marco de montaje es Frame 10 (FR10). Para la planificación del diseño del panel, asegúrese de una distancia mínima de 200 mm por encima y por debajo de la unidad para el flujo de aire.
4. ¿Qué certificaciones tiene el NXP03855-A2L0SSB?
La unidad lleva la aprobación CE, la aprobación UL, la aprobación RCM, la aprobación coreana KC, la aprobación EAC y la aprobación ucraniana. El cumplimiento EMC está certificado para IEC 61800-3, Medio ambiente 2 (redes industriales). Safe Torque Off cumple con la norma EN ISO 13849-1.
5. ¿Cuánto cuesta el NXP03855-A2L0SSB y cuál es el rango de precios?
El NXP03855-A2L0SSB-A1A2000000 oscila entre 18.000 y 32.000 USD dependiendo de la configuración, la cantidad y el canal de distribución. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa, póngase en contacto con Beijing Zhongping Technology directamente.
6. ¿Qué términos de pago y garantía están disponibles?
Proporcionamos una garantía de 2 años contra defectos de fabricación (código de garantía + WT01, 12/18 meses de garantía estándar de fábrica con cobertura extendida disponible). Aceptamos transferencia bancaria (T / T) y tarjetas de crédito principales. Para cuentas corporativas cualificadas, Beijing Zhongping Technology ofrece 30 términos de pago netos tras la aprobación del crédito.
7. ¿Puede el NXP03855 manejar el voltaje de entrada de 690 V o 480 V monofásico?
El NXP03855 solo funciona con alimentación trifásica de 380-500 VAC. No soporta 690 VAC (seleccione una unidad de clase de voltaje NX_6 en su lugar) o entrada monofásica. El rango de voltaje del bus de CC es de 465 a 800 VDC.
8. ¿Cómo selecciono las opciones de bus de campo y cuáles son los protocolos de comunicación disponibles para el NXP?
La unidad base tiene tres ranuras de expansión no pobladas (C, D, E). Las placas de opción de bus de campo disponibles incluyen PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus/TCP y Ethernet/IP. Disponemos de placas de opción de bus de campo e instalamos antes del envío. Póngase en contacto con Beijing Zhongping Technology para especificar su protocolo durante el pedido.
9. ¿Cuál es la capacidad de la trituradora de frenos y la capacidad de frenado dinámico del NXP03855?
El NXP03855-A2L0SSB está configurado sin una trituradora de freno interna (código de la trituradora de freno "0"). Para aplicaciones de frenado regenerativo, ofrecemos módulos de cortadores de frenos externos y bancos de resistencias dimensionados según el ciclo de trabajo de la aplicación. El concepto de paralelización DriveSynch soporta unidades frontales regenerativas para sistemas comunes de bus de CC donde la energía de frenado se devuelve a la red.
10. ¿Cuál es la política de devolución y cómo se manejan las piezas de repuesto y los servicios de reparación?
Ofrecemos una garantía de fábrica de 2 años con reparaciones realizadas por centros de servicio autorizados. Las devoluciones requieren autorización previa; Beijing Zhongping Technology procesa las solicitudes de RMA dentro de las 48 horas hábiles. Para aduanas e importación, el código HTSUS es 8504.40.6012 y la clasificación ECCN es EAR99. Los envíos internacionales se envían bajo Incoterms CPT (Carriage Paid To), con derechos e IVA / Impuesto aplicable a pagar por el comprador en la entrega.
