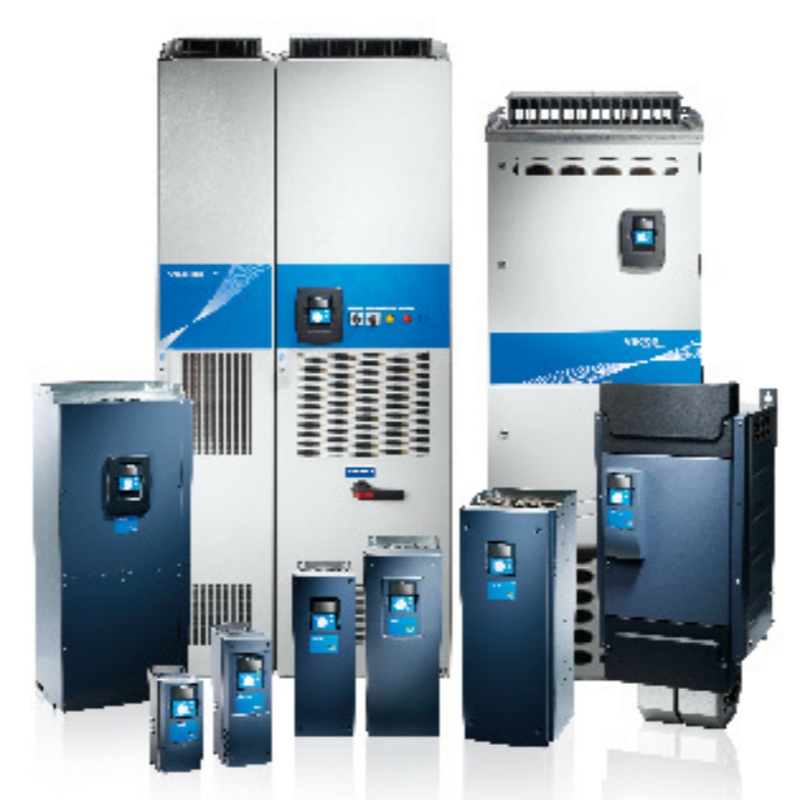

VACON NXS03855-A2L0SSB-A1A2000000 es un controlador de velocidad de motor y accionamiento AC industrial pesado. Clasificado 385 A a 380-500 VAC, impulsa motores de inducción e imán permanente en grúas, compresores y transportadores. Ofrece un 150% de sobrecarga durante 60 s y soporta el control vectorial de bucle abierto/cerrado.
¿Qué es un accionamiento de CA industrial pesado?
Un accionamiento de CA industrial pesado es un accionamiento de frecuencia variable diseñado para aplicaciones que requieren un alto par de arranque, una capacidad de sobrecarga sostenida y una gestión térmica robusta al controlar motores de CA trifásicos. Estos accionamientos se clasifican por sobrecarga nominal - el modo de trabajo pesado (HD) normalmente entrega el 150% de la corriente nominal durante 60 segundos - y están diseñados para maquinaria de par constante como extrusoras, mezcladoras y equipos de elevación.
El VACON NXS03855 es parte de la serie Vacon NXS, posicionado para entornos industriales exigentes donde se requiere un control fiable del motor, la mitigación de los armónicos y la integración flexible del bus de campo. Proporciona tanto el control vectorial de bucle abierto como el control vectorial de bucle cerrado (con una interfaz de codificador opcional) para aplicaciones que exigen una regulación precisa de la velocidad.
Especificaciones clave
Rango de tensión de entrada: 380 a 500 VAC, 3-fase, 50/60 Hz
Corriente nominal de salida (pesado): 385 A
Capacidad de sobrecarga: 150% para 60 s, 200% para 2 s (por hoja de datos del fabricante)
Potencia nominal del motor (típico, 400 V): 250 kW
Rango de frecuencia de salida: 0 a 320 Hz
Métodos de control: V / f, vector de bucle abierto, vector de bucle cerrado (con placa de codificador opcional)
Precisión del control de velocidad (vector de bucle cerrado): ± 0,01% de la velocidad nominal (con retroalimentación del codificador)
Tiempo de respuesta del par: amp; lt;5 ms (modo vectorial)
Clase de protección del recinto: IP21 (estándar), IP54 (con kit opcional)
Temperatura de funcionamiento ambiente: -10 ° C a + 50 ° C (deslizando por encima de 40 ° C)
Humedad relativa: 5% a 95% sin condensación
Cumplimiento EMC:EN 61800-3 Categoría C3 (entorno industrial)
Aprobaciones: CE, cULus, RCM
Montaje: montaje de gabinete o montaje de brida (opcional)
Dimensiones (IP21 estándar, W x H x D): 444 mm x 1015 mm x 356 mm (aproximado, por dibujo del fabricante)
Peso: 100 kg (aproximado, por hoja de datos)
Comunicación de bus de campo: Soporta PROFIBUS DP, DeviceNet, CANopen, Modbus RTU, Ethernet / IP a través de placas de opción plug-in
Puntos destacados técnicos
La sobrecarga del 150% durante 60 segundos permite la sustitución directa a través de la línea de los accionamientos de CC más antiguos sin deslizar el motor. Esta capacidad soporta cargas de alta inercia de arranque frío comunes en trituradoras y centrífugas.
La amortiguación de CC integrada reduce la distorsión de corriente armónica total (THDi) a menos del 40% a carga completa. El estrangulador está incrustado en el recinto de accionamiento, eliminando los reactores de línea externa y reduciendo los requisitos de espacio del panel.
Un ingeniero puede preguntar: ¿Puede esta unidad operar motores con longitudes de cable largas? La respuesta es sí, el inversor utiliza un modelo de motor adaptativo y filtrado dU/dt, lo que permite longitudes de cable de motor de hasta 300 m con cables sin blindaje estándar, según las pautas de compatibilidad con el motor Vacon.
El algoritmo automático de optimización de energía reduce el flujo del motor a cargas ligeras, lo que ofrece ahorros de energía adicionales de hasta un 5% en aplicaciones de ventiladores y bombas de par variable.
Las placas de circuito recubiertas conforme (opción A2 en el código del producto) proporcionan una protección extendida contra los gases corrosivos y la humedad, cumpliendo con la clasificación ambiental IEC 60721-3-3 3C2 para atmósferas químicas duras.
Aplicaciones
Grúas y elevadores aéreos: Proporciona un par de arranque del 200% a velocidad cero utilizando el control vectorial de bucle cerrado con retroalimentación del codificador. La función anti-balanceo minimiza la oscilación de la carga durante la traversión, reduciendo la tensión mecánica en hasta un 30%.
Compresores rotativos: Mantiene la presión de aire constante a través del control PID con una precisión de estado estacionario de ± 0,5%. El optimizador de energía incorporado reduce el consumo de energía en un 7-10% en comparación con la regulación mecánica del descargador.
Transportadores de cinta: Permite secuencias de arranque y parada suaves para limitar la tensión de la cinta y prolongar la vida útil del rodamiento al ralentizo. La detección de sobrecarga protege contra el material atascado sin molestias.
Mezcladoras y extrusoras industriales: Manija un 150% de par durante hasta 60 s durante el arranque por lotes con materiales de alta viscosidad. La función de salto de frecuencia evita los puntos de resonancia mecánica para proteger las cajas de cambios.
Centrífugas y separadores: Acelera tambores de alta inercia dentro de tiempos de rampa configurables. El frenado por inyección de CC disipa la energía rotacional sin necesidad de resistencias de frenado externas para aplicaciones de descarga moderada.
Guía de selección
Adecuado para redes de suministro trifásicas 380-500 VAC que operan maquinaria pesada de par constante con potencias del eje del motor de hasta 250 kW (a 400 V).
La elección correcta cuando la aplicación requiere un 150% de espacio de cabecera de corriente para arranques frecuentes, inversiones o cargas de choque, típicas en líneas de laminación de acero y transportadores de minería.
Adecuado para instalaciones de armarios con ventilación por aire forzado disponible. La clasificación IP21 requiere que el accionamiento se monte dentro de un gabinete de control con aire de refrigeración filtrado.
No recomendado para sistemas de suministro de 690 VAC. Seleccione la variante de 690 V de 6 impulsos dentro de la misma serie NXS o utilice un marco de accionamiento NXP para aplicaciones pesadas de 690 V.
No es adecuado para potencia de entrada monofásica o cargas de motor inferiores a 160 kW, donde un accionamiento de corriente inferior de la gama NXL o NXC proporciona una mejor relación costo-rendimiento.
Evite usar con cables de motor no blindados de más de 300 m a menos que se agreguen filtros de salida. La excesiva capacitancia del cable puede degradar el rendimiento del control del vector y desencadenar fallas de sobrecorriente.
Preguntas frecuentes
1. ¿Cuál es el peso y las dimensiones de VACON NXS03855-A2L0SSB-A1A2000000?
La unidad IP21 estándar mide aproximadamente 444 mm de ancho, 1015 mm de alto y 356 mm de profundidad con un peso de alrededor de 100 kg. Los dibujos dimensionales exactos y el peso de envío son proporcionados por Beijing Zhongping Technology a petición de cotización.
2. ¿Cuánto cuesta VACON NXS03855? ¿Cuál es el rango de precios?
El VACON NXS03855-A2L0SSB-A1A2000000 típicamente varía de 12.000 a 18.000 USD dependiendo de las opciones instaladas, la cantidad y la distribución regional. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa, póngase en contacto con Beijing Zhongping Technology directamente.
3. ¿Cuál es el plazo de entrega o el plazo de entrega para el VACON NXS03855?
Tenemos stock de seguridad del VACON NXS03855 en Beijing Zhongping Technology, lo que permite el envío dentro de 3 a 5 días hábiles para configuraciones estándar. El plazo de entrega de fábrica para los códigos de opciones sin stock es de 6 a 8 semanas desde la producción de VACON.
4. ¿El VACON NXS03855-A2L0SSB-A1A2000000 está en stock?
Sí, Beijing Zhongping Technology inventaria esta unidad en nuestro almacén de Shanghai. La disponibilidad actual de stock se confirma con la colocación de pedidos, y proporcionamos el envío del mismo día para los pedidos recibidos antes de las 14:00 CST.
5. ¿Qué condiciones de pago acepta para comprar el VACON NXS03855?
Aceptamos T / T (transferencia bancaria), L / C irrevocable a la vista y las principales plataformas comerciales. Para los compradores empresariales cualificados, Beijing Zhongping Technology ofrece 30 términos netos sujetos a evaluación crediticia.
6. ¿Qué protección del recinto requiere típicamente un accionamiento de CA industrial pesado?
Los accionamientos pesados estándar se envían con protección IP21/IP20 para montaje en armario. Para entornos polvosos o húmedos, un kit de actualización IP54 incluye una carcasa sellada y placas de glándula de cable. Las unidades que se someten a lavados frecuentes requieren un gabinete externo clasificado NEMA 4X.
7. ¿Cuál es la diferencia entre las calificaciones de accionamiento de CA de servicio pesado y normal?
La clasificación de trabajo pesado (HD) especifica una sobrecarga del 150% durante 60 segundos, adecuada para cargas de par constante. El servicio normal (ND) especifica una sobrecarga del 110-120% durante 60 segundos, destinada a cargas de par variable como ventiladores y bombas centrífugas. El mismo bastidor de accionamiento se puede asignar a cualquier tarea configurando la corriente nominal del motor en el menú de configuración.
8. ¿Cómo dimensiono un controlador de velocidad del motor para una aplicación de compresor o grúa?
Seleccione una unidad con una corriente nominal HD igual o mayor que la corriente de carga completa de la placa del motor. Factor en la desviación de altitud - por encima de 1000 m, reduce la corriente de salida en un 1% por 100 m. Aplique siempre el factor de servicio si el motor funciona continuamente a más del 90% de carga.
9. ¿Cuál es el período de garantía para las unidades Vacon como el NXS03855?
Ofrecemos una garantía de 2 años a partir de la fecha de envío por defectos de fabricación. Beijing Zhongping Technology ofrece un plan de garantía extendida de 5 años con inspección anual de mantenimiento preventivo incluida.
10. ¿Cuáles son los requisitos de despacho aduanero y documentación de importación para una unidad de CA industrial enviada internacionalmente?
Todos los envíos internacionales incluyen la factura comercial, la lista de embalaje y un certificado de origen. El código HTSUS para esta clase de equipos es 8504.40.4020. Enviamos bajo Incoterms CPT; Los derechos de importación y el IVA son responsabilidad del comprador y pagables en el puerto de destino.
Además del NXS03855 detallado anteriormente, suministramos una familia completa de accionamientos de CA industriales pesados Vacon NXS que abarcan una amplia envolvente de potencia. Todos los modelos enumerados operan dentro del siguiente límite de rendimiento:
Potencia de sobrecarga ligera: 200–400 kW
Corriente continua de sobrecarga ligera: 385-730 A
Potencia de sobrecarga pesada: 160–355 kW
Corriente continua de sobrecarga pesada: 300-650 A
Los modelos disponibles de Beijing Zhongping Technology incluyen:
NXS03855-A2L0SSB-A1A2000000
NXS04605-A2L0SSB-A1A2000000
NXS05205-A2L0SSB-A1A2000000
NXS05905-A2L0SSB-A1A2000000
NXS06505-A2L0SSB-A1A2000000
NXS07305-A2L0SSB-A1A2000000
