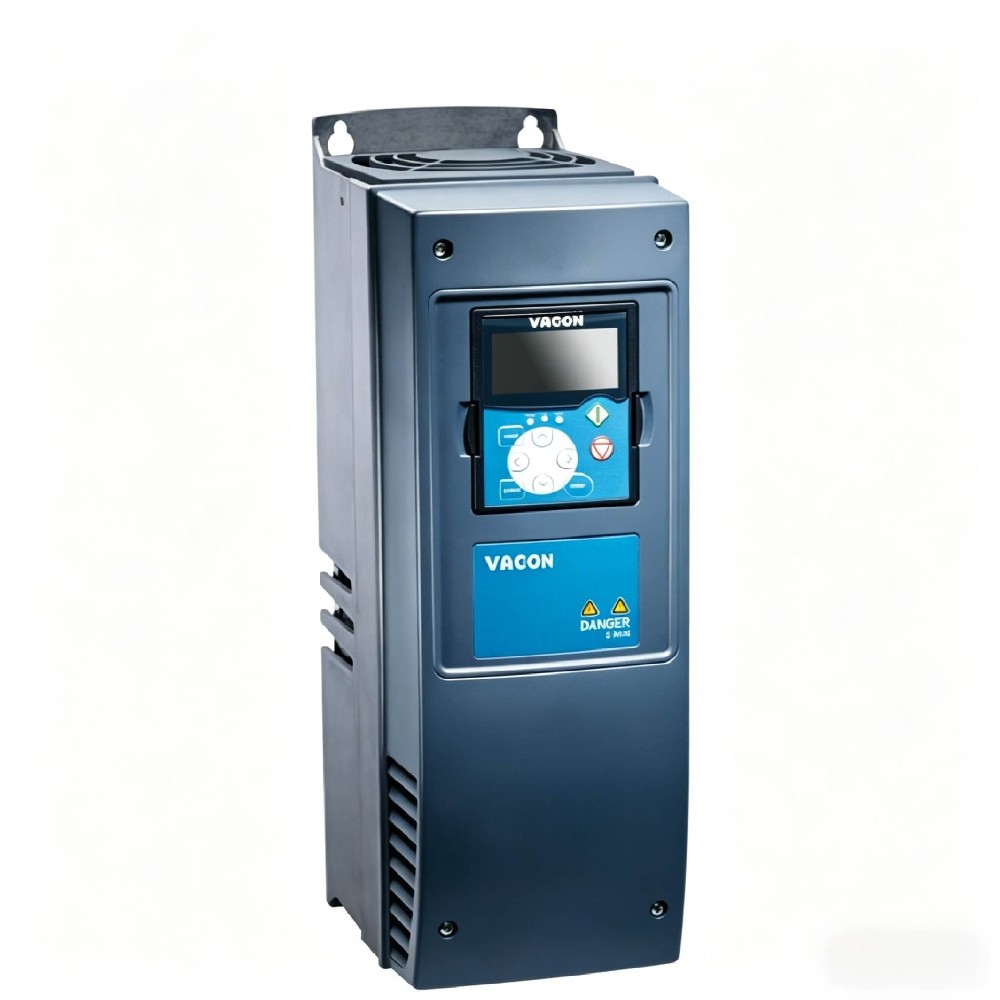

VACON NXP00186-A2L0SSV-A1A2000000 es un inversor de control vectorial de la serie Vacon NXP que funciona como un accionamiento de CA de bucle cerrado. Opera en una fuente de 525-690 VAC que entrega una salida de 18 A, adecuada para el control de motor de alta precisión en aplicaciones exigentes como el control de grúa, la regulación de la tensión del bobinador y la manipulación de materiales pesados. El accionamiento logra un error de velocidad inferior al 0,01% y una precisión de par dentro del 2% en todo el rango de velocidad, incluida la velocidad cero.
¿Qué es una unidad de CA de bucle cerrado?
Un accionamiento de CA de bucle cerrado es un controlador electrónico de velocidad que utiliza retroalimentación en tiempo real de un sensor montado en el motor, como un codificador incremental o absoluto, para regular la velocidad, posición o par del motor con alta precisión. A diferencia de los accionamientos de bucle abierto que estiman el comportamiento del motor a través de modelos internos, los sistemas de bucle cerrado comparan continuamente la salida real del motor con una señal de referencia y corrigen cualquier desviación, lo que permite una respuesta dinámica que los accionamientos de bucle abierto no pueden igualar para aplicaciones exigentes.
El VACON NXP00186-A2L0SSV-A1A2000000 es una unidad montada en pared enfriada por aire dentro de la familia de productos VACON NXP. Está diseñado como un motor de ingeniería premium para aplicaciones de alto rendimiento que requieren una regulación precisa de la velocidad o el control del par. La unidad soporta tanto motores de inducción como de imán permanente, y con tarjetas de opción de bus de campo y codificador apropiadas, puede realizar sincronización maestro-esclavo, control de posición y control de tensión de bobinado.
Especificaciones clave
Rango de voltaje de alimentación: 525-690 VAC (3-fase, 50/60 Hz)
Rango de voltaje de enlace de CC: 640-1100 VDC
Corriente de salida nominal: 18 A (por hoja de datos del fabricante)
Capacidad de potencia del motor: hasta aproximadamente 11 kW (para el suministro de 690 VAC, por hoja de datos del fabricante)
Clasificación del recinto: IP21 / NEMA Tipo 1
Nivel de emisión EMC: Categoría C2, conforme a IEC / EN 61800-3, medio ambiente 2
Método de control: Control vectorial de bucle cerrado con retroalimentación del codificador
Error de velocidad: lt; 0,01% (dependiendo de la resolución del codificador)
Precisión del par: amp; lt; 2% (amp; lt; 5% a velocidad cero)
Torque de arranque: amp; gt; 200% (dependiendo de las especificaciones del motor y la unidad)
Rango de frecuencia de salida: hasta 7200 Hz para aplicaciones de motores de alta velocidad
Frecuencia de conmutación: ajustable, hasta 8 kHz (predeterminado de fábrica 3,6 kHz)
Capacidad de sobrecarga: 150% durante 60 segundos, 200% durante 2 segundos
Teclado de control: pantalla alfanumérica
Conectividad de bus de campo: Requiere tarjetas de comunicación opcionales (Profinet IO, Ethernet IP, Modbus / TCP y otros disponibles a través de ranuras opcionales)
Interfaz del codificador: Requiere tarjeta de codificador opcional (soporta codificadores incrementales y absolutos; voltajes seleccionables: 5 V RS422, 15 V, 24 V)
Ranuras de tarjeta de opción: 5 (A, B, C, D, E) para la expansión de E / S, bus de campo y tarjetas de interfaz del codificador
Potencia auxiliar externa: entrada de 24 VDC mantiene activa la unidad de control y la comunicación de bus de campo incluso cuando la fuente principal está desconectada
Configuración de E / S estándar (a través de tarjetas de opción instaladas): 6 entradas digitales, 1 salida digital, 2 entradas analógicas, 1 salida analógica, + 10 V referencia, + 24 V fuente auxiliar (ranura A); 2 salidas de relé, NO / NC (ranura B)
Chopper de freno: No integrado (unidad de frenado externa requerida)
Montaje: montado en pared
Método de enfriamiento: ventilación forzada enfriada por aire
Temperatura ambiente de funcionamiento: -10 ° C a + 50 ° C (por encima de 40 ° C, se aplica la desviación)
Temperatura de almacenamiento: -40 ° C a + 70 ° C
Humedad: amp; lt; 95% RH, sin condensación
Vibración: IEC / EN 60068-2-6,5-150 Hz (amplitud de desplazamiento 1 mm pico a 5-15,8 Hz, aceleración máxima 1 G a 15,8-150 Hz)
Choque: IEC / EN 60068-2-27, max 15 G para 11 ms (en el embalaje de transporte)
Nivel de presión acústica: 57 dB (A) promedio (ruido del ventilador de refrigeración, por hoja de datos del fabricante)
Aprobaciones: CE, cULus, RCM, IEC/EN 61800-5-1, IEC 60664-1, UL840 (categoría de sobrevoltaje III)
Dimensiones (H x W x D): 465 mm x 230 mm x 278 mm (aproximado; por hoja de datos del fabricante)
Peso: 18,5 kg (neto)
Garantía: 18 meses (garantías extendidas disponibles a petición)
Puntos destacados técnicos
El control vectorial de bucle cerrado alcanza un error de velocidad inferior al 0,01%. El accionamiento procesa la retroalimentación de un codificador montado en motor para eliminar el deslizamiento, logrando la precisión de regulación requerida para las líneas de procesamiento de banda multieje sincronizadas y el posicionamiento de precisión.
La producción de par completo está disponible a velocidad cero. El algoritmo de control genera más del 200% de par de arranque, lo que permite que los elevadores de grúa y los cabrestantes mantengan una carga suspendida estacionaria sin depender de un freno mecánico para el paro a corto plazo.
Cinco ranuras para tarjetas opcionales permiten una arquitectura de E/S y comunicación personalizada. Instale una tarjeta de bus de campo como Profinet IO o Ethernet IP en una ranura para integrar la unidad en una red de automatización de toda la planta, mientras utiliza las ranuras restantes para E/S adicionales o una interfaz de codificador. Este enfoque modular evita el costo del hardware incorporado no utilizado.
La alimentación de respaldo externa de 24 VDC mantiene la lógica de control activa durante una falla de la red. Los ingenieros pueden acceder a los parámetros, realizar diagnósticos y mantener la comunicación de bus de campo incluso cuando la fuente principal de tres fases está desconectada, lo que reduce el tiempo de inactividad durante la solución de problemas.
Las placas de circuito recubiertas conformes protegen contra la humedad y el polvo. En fábricas de papel o estaciones de bombeo al aire libre donde hay condensación o contaminantes transportados por el aire, el recubrimiento reduce el riesgo de fallas relacionadas con el seguimiento o la corrosión en comparación con las tablas sin recubrimiento.
Aplicaciones
Grúa y maquinaria de elevación: El accionamiento proporciona más del 200% de par de arranque en parada para la elevación de carga controlada sin retroceso. El control vectorial de bucle cerrado mantiene el motor a velocidad cero con par completo, eliminando la necesidad de activación mecánica del freno durante breves pausas.
El enrollamiento y el control de la tensión en las líneas de conversión: el error de velocidad por debajo del 0,01% y la precisión del par dentro del 2% proporcionan una regulación precisa de la tensión para las bandas de papel, película y lámina, lo que reduce las roturas del material y las tasas de chatarra en las operaciones de rebobinador.
La capacidad de sobrecarga del 150% durante 60 segundos maneja el alto par de arranque y las sobrecargas intermitentes comunes en la maquinaria de mezcla de caucho y plástico, mientras que la capacidad de frecuencia de salida de 7200 Hz soporta accionamientos de tornillos de extrusora de alta velocidad.
Transportadores y trituradoras de minería: La gama de suministro de 525-690 VAC coincide con las tensiones de distribución típicas de minería, y las placas recubiertas conformes soportan entornos cargados de polvo. La sobrecarga del 200% de la unidad durante 2 segundos se adapta a la separación de atasco de la trituradora.
Cinco ranuras para tarjetas opcionales permiten la instalación simultánea de una tarjeta de retroalimentación del codificador para la regulación de la velocidad y una tarjeta de bus de campo rápida para la sincronización de unidad a unidad a través del SystemBus de 12 Mbit/s, manteniendo un control preciso de tracción entre secciones sucesivas de la máquina.
Dinámetros de prueba y simuladores de carga: La precisión del control de par en bucle cerrado dentro del 2% permite que el accionamiento se programe como una carga programable que simula las condiciones mecánicas del mundo real para las pruebas de resistencia de la caja de cambios, el motor o el motor.
Guía de selección
Aplicaciones adecuadas:
Procesos que exigen una precisión de regulación de velocidad del 0,01% o mejor, donde el control vectorial sin sensor no puede alcanzar la precisión requerida
Ambientes de suministro de 525-690 VAC, comunes en instalaciones industriales pesadas y marinas
Aplicaciones que requieren un par completo a velocidad cero, como operaciones de elevación vertical o de carga
Sistemas que necesitan cuentas de E/S personalizadas y protocolos de bus de campo a través de tarjetas de opción plug-in
No se recomienda para:
Control sencillo de la velocidad de la bomba y el ventilador. Seleccione en su lugar un accionamiento VACON NXS, que proporciona control vectorial sin sensor con suficiente precisión para aplicaciones de par variable a un costo menor.
Instalaciones con ventilación limitada y altas temperaturas ambientales por encima de 50°C. Para estas condiciones, seleccione una variante VACON NXP enfriada por líquido, que puede ahorrar hasta un 70% de espacio en el panel en comparación con los equivalentes enfriados por aire y rechaza el calor fuera del recinto.
Aplicaciones que requieren un apagado de par seguro integrado (STO) sin tarjetas opcionales adicionales. La configuración base NXP00186 no incluye la funcionalidad STO; verificar los requisitos de seguridad y seleccionar la tarjeta de opción apropiada (por ejemplo, tabla OPTAF) durante el pedido.
Preguntas frecuentes
1. ¿Cuáles son las dimensiones y el peso del NXP00186-A2L0SSV-A1A2000000?
La unidad mide aproximadamente 465 mm (H) × 230 mm (W) × 278 mm (D) con un peso neto de 18,5 kg. El peso bruto incluido el embalaje es de 19,5 kg. Está diseñado para instalación en pared y requiere un espacio libre adecuado para la ventilación.
2. ¿Cuál es el plazo de entrega o el plazo de entrega para el VACON NXP00186?
El plazo de entrega estándar del fabricante es de 4 a 6 semanas para configuraciones estándar. Los distribuidores autorizados con stock local pueden enviar dentro de 3 a 5 días hábiles. Enviamos desde el inventario mantenido en Beijing Zhongping Technology para requisitos urgentes.
3. ¿Está el NXP00186-A2L0SSV-A1A2000000 en stock para el envío inmediato?
Mantenemos el inventario de este modelo en Beijing Zhongping Technology para un rápido cumplimiento. Los niveles globales de existencias de fabricantes fluctuan; Póngase en contacto con nosotros para confirmar la disponibilidad actual.
4. ¿Qué certificaciones y aprobaciones tiene el VACON NXP00186?
La unidad lleva la marca CE, la certificación cULus y la aprobación RCM. Cumple con las normas de seguridad IEC/EN 61800-5-1 y está probado según IEC/EN 61800-3 para las emisiones EMC e inmunidad. Las aprobaciones están impresas en la placa de la unidad.
5. ¿Cuánto cuesta el NXP00186-A2L0SSV-A1A2000000? ¿Cuál es el rango de precios?
El NXP00186 típicamente varía de 7.500 a 12.000 USD por unidad dependiendo de la configuración y la cantidad. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para obtener una cotización precisa, incluidos los precios actuales y los costos de envío, póngase en contacto con Beijing Zhongping Technology directamente.
6. ¿Qué términos y condiciones de pago ofrece para comprar el NXP00186?
Aceptamos transferencia bancaria (T / T) y tarjetas de crédito principales. Para cuentas corporativas cualificadas, Beijing Zhongping Technology proporciona 30 términos de pago netos tras la aprobación del crédito. Se requiere un pago anticipado del 30% para órdenes sin cuenta, con el saldo adeudado antes del envío.
7. ¿Cómo instalo el NXP00186-A2L0SSV-A1A2000000 y cuáles son los requisitos del recinto?
El accionamiento se monta en una superficie vertical utilizando cuatro puntos de fijación. Requiere un entorno de carcasa IP21/NEMA Tipo 1. Proporcionar un espacio mínimo de 100 mm por encima y por debajo de la unidad y 20 mm en cada lado para un flujo de aire de refrigeración adecuado. Beijing Zhongping Technology proporciona una guía de instalación y una lista de verificación de pre-puesta en servicio con cada pedido.
8. ¿Cuál es el período de garantía y la política de devolución para el NXP00186?
Ofrecemos una garantía de 18 meses contra defectos de fabricación. Las opciones de garantía extendida de 24 o 36 meses están disponibles por un cargo adicional. Las devoluciones requieren autorización previa; Beijing Zhongping Technology procesa las solicitudes de RMA dentro de las 48 horas hábiles de la recepción. Necesitamos el embalaje original para los envíos de devolución.
9. ¿Qué piezas de repuesto y servicio posventa están disponibles para el NXP00186?
Disponemos de conjuntos de ventiladores de refrigeración, teclados de control, tarjetas de opción y placas de terminales como piezas de repuesto. Beijing Zhongping Technology ofrece soporte técnico las 24 horas por teléfono y correo electrónico. También ofrecemos servicios de puesta en marcha en el sitio, mantenimiento preventivo y reparación de unidades. Póngase en contacto con nosotros para los precios del contrato de servicio.
10. ¿Cuáles son las consideraciones aduaneras, aranceles y aranceles de importación al importar el NXP00186?
El código HTSUS es 8504.40.6010 y la clasificación ECCN es EAR99. Los envíos internacionales se envían bajo Incoterms CPT (Carriage Paid To), con derechos, tasas de aduana e IVA aplicable pagable por el comprador en el momento de la entrega. Beijing Zhongping Technology proporciona facturas comerciales y listas de embalaje requeridas para el despacho aduanero en todos los pedidos de exportación.
Más allá del NXP00186 detallado anteriormente, suministramos la gama completa de este tamaño de marco, que abarca potencias nominales de baja sobrecarga de 3 kW a 200 kW (corriente continua de 4,5 A a 208 A) y potencias nominales de alta sobrecarga de 2,2 kW a 160 kW (corriente continua de 3,2 A a 170 A). Los códigos de modelo disponibles incluyen:
NXP00046-A2L0SSV-A1A2000000, NXP00056-A2L0SSV-A1A2000000
NXP00076-A2L0SSV-A1A2000000, NXP00106-A2L0SSV-A1A2000000
NXP00136-A2L0SSV-A1A2000000, NXP00186-A2L0SSV-A1A2000000
NXP00226-A2L0SSV-A1A2000000, NXP00276-A2L0SSV-A1A2000000
NXP00346-A2L0SSV-A1A2000000, NXP00416-A2L0SSV-A1A2000000
NXP00526-A2L0SSV-A1A2000000, NXP00626-A2L0SSV-A1A2000000
NXP00806-A2L0SSV-A1A2000000, NXP01006-A2L0SSV-A1A2000000
NXP01256-A2L0SSG-A1A2000000, NXP01446-A2L0SSG-A1A2000000
NXP01706-A2L0SSG-A1A2000000, NXP02086-A2L0SSG-A1A2000000
