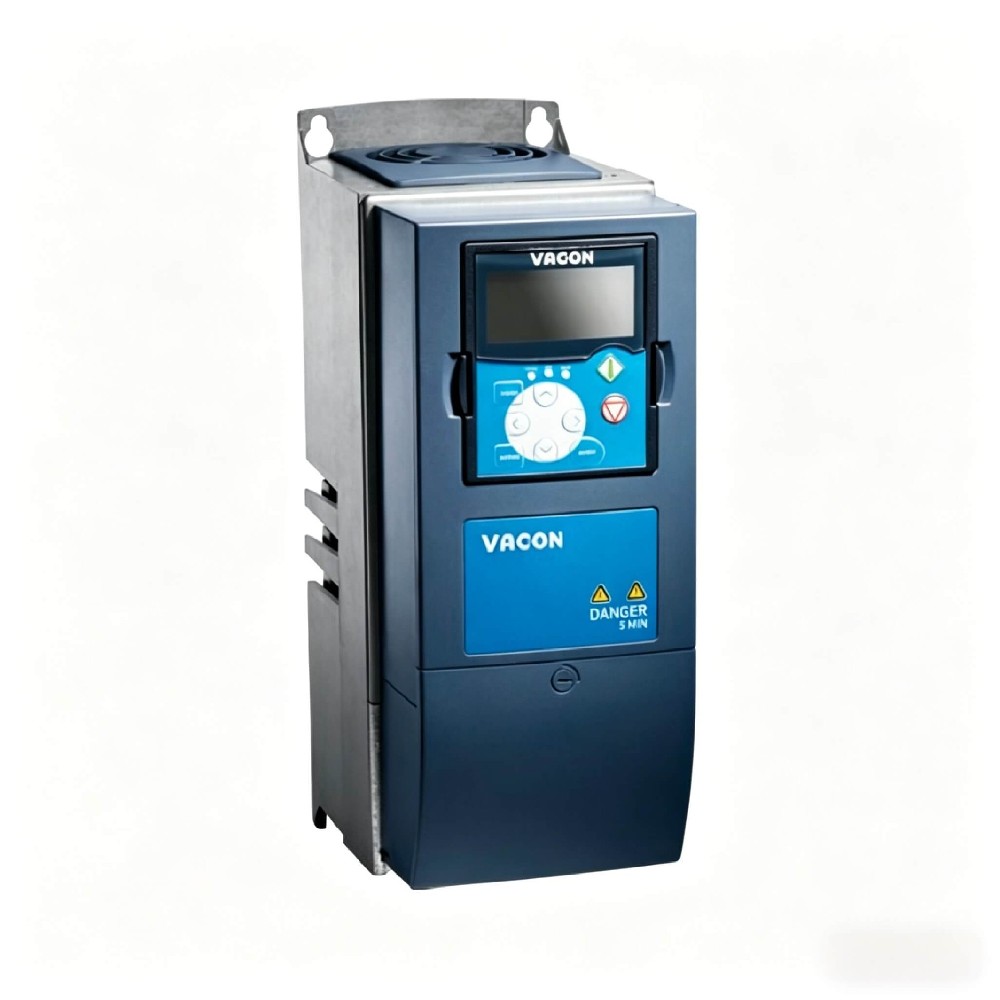

VACON NXP00165-A2H1SSV-A1A2000000 es un accionamiento de control vectorial de 16 Amp, un accionamiento de corriente alterna de 3 fases montado en pared de la serie NXP para motores de inducción de 380-500 V y imán permanente. Ofrece una potencia de 5,5-7,5 kW con una trituradora de frenos integrada, carcasa IP21/NEMA1 y cumplimiento de la norma IEC 61800-3 EMC. Adecuado para control de grúa, bobinado, extrusión y aplicaciones de mezcla pesadas.
¿Qué es una unidad AC de 3 fases?
Un accionamiento de CA de 3 fases rectifica la tensión de red de CA trifásica en una tensión de enlace CC, que se invierte de nuevo a tensión variable, frecuencia variable de CA trifásica para controlar la velocidad y el par de los motores de inducción de CA o imán permanente. Los accionamientos modernos se clasifican por algoritmos de control (vector escalar, sin sensor, vector de bucle cerrado), y las variantes de control vectorial de alto rendimiento proporcionan una regulación precisa de la velocidad y el par.
El VACON NXP es una plataforma de accionamiento AC de alto rendimiento que proporciona control vectorial de bucle abierto y de bucle cerrado para aplicaciones exigentes de un solo motor y varios motores. Soporta motores de inducción e imán permanente con una arquitectura de hardware modular que acomoda cinco ranuras de expansión enchufables para E / S, bus de campo y placas de seguridad funcionales.
Especificaciones clave
Grupo de Productos:Convertidor de Frecuencia NXP
Código del modelo: NXP00165-A2H1SSV-A1A2000000
Voltaje de la red: 380-500 VAC (465-800 VDC)
Corriente de salida nominal: 16 A
Potencia del motor (pesado): 5,5 kW
Potencia del motor (servicio ligero): 7,5 kW
Fases de entrada: 3-fase
Clasificación del recinto: IP21 / NEMA Tipo 1
Nivel de emisión EMC: IEC 61800-3, categoría C2
Chopper de freno integrado: Sí
Teclado de control: pantalla alfanumérica
Ranura de la opción A: 6DI, DO, 2AI, 1AO, + 10Vr, + 24V
Ranura de la opción B: 2RO (NO / NC)
Opción Ranura C: No tabla
Opción Ranura D: No tabla
Opción Ranura E: No tabla
Tamaño del marco:05
Peso neto: 8,1 kg
Peso bruto: 9,1 kg
Rango de temperatura de funcionamiento: 0 ° C a + 40 ° C (deslizando por encima de + 40 ° C)
Tipo de montaje: montado en pared
Método de enfriamiento: enfriado por aire con ventiladores de CC compatibles con la Directiva de Ecodiseño de la UE 2015
Número de ranuras de expansión: 5 (ranuras A-E)
Puntos destacados técnicos
El control vectorial de bucle cerrado logra un error de velocidad inferior al 0,01% (dependiente del codificador). El NXP aplica el control vectorial dinámico con y sin retroalimentación, entregando el par completo desde la velocidad cero y permitiendo aplicaciones de alto rendimiento como la elevación de grúa y el control de extrusión donde la precisión de la regulación de velocidad es crítica.
La trituradora de frenos integrada elimina la necesidad de una unidad de frenado externa. La trituradora interna maneja directamente la disipación de energía regenerativa, reduciendo el espacio del panel y el cableado para aplicaciones que involucran cargas frecuentes de desaceleración, bajada o revisión.
Cinco ranuras de expansión plug-in permiten la personalización modular. Los usuarios instalan placas de E/S adicionales, interfaces de bus de campo (PROFIBUS, PROFINET, EtherNet/IP, Modbus TCP) o placas de seguridad funcionales sin aumentar las dimensiones del recinto, preservando la flexibilidad de la inversión y reduciendo la complejidad del sistema.
Las placas de circuito recubiertas prolongan la vida útil en atmósferas duras. Todos los PCB cuentan con recubrimiento conformal como estándar, proporcionando protección contra el polvo conductor, la humedad en el aire y los vapores químicos suaves. Esta decisión de diseño aborda la pregunta: ¿Pueden sobrevivir los accionamientos VACON NXP en plantas de cemento polvosas o fábricas textiles de alta humedad? La respuesta es sí, con fiabilidad probada en esos entornos.
Soporte de firmware multilingüe para implementación global. El paquete de idiomas del firmware incluye inglés, francés, italiano, español y portugués del Reino Unido, lo que reduce el tiempo de puesta en marcha para los fabricantes originales multinacionales y los usuarios finales en los mercados de Europa occidental.
Aplicaciones
Control de grúa y elevador: control de par vectorial de bucle cerrado a velocidad cero con capacidad de retención de carga completa elimina los frenos de carga mecánicos para cargas de revisión. La prueba de par se produce antes de la liberación mecánica del freno, lo que evita la caída de la carga en el inicio.
Maquinaria de bobinado y desbobinado: La regulación precisa del par con retroalimentación del codificador mantiene una tensión de banda consistente durante los cambios de diámetro en las líneas de procesamiento de papel, película y textiles. La precisión del 0,01% de velocidad minimiza el desperdicio de material por variación de tensión.
Extrusoras de tornillo y pistón: El alto par de arranque (capacidad de sobrecarga del 200% por clasificación de la serie NXP) supera la alta fricción de ruptura del material de polímero frío. El control de bucle cerrado mantiene un rendimiento estable independientemente de las fluctuaciones de presión en la matriz.
Mezcladoras y centrífugas pesadas: capacidad de sobrecarga del 200% maneja picos de viscosidad del proceso durante ciclos de mezcla por lotes. La trituradora de frenos integrada proporciona una rápida desaceleración controlada de cargas de alta inercia sin tropezar con la sobretensión del bus CC.
Sincronización de múltiples transportadores: la funcionalidad DriveSynch permite configuraciones maestro-seguidor con sincronización de velocidad y ángulo a través de múltiples unidades NXP, manteniendo un posicionamiento preciso del producto entre secciones de transportadores secuenciales.
Estantes de prueba y dinamómetros: La operación completa de cuatro cuadrantes soporta modos de motorización y generación con control de par en bucle cerrado para pruebas de motor, pruebas de resistencia de caja de cambios y simulación de motor que requieren una alta respuesta dinámica.
Guía de selección
Aplicaciones adecuadas:
Procesos que requieren rendimiento de vectores de bucle cerrado con requisitos de precisión de velocidad del 0,01% o mejor, como enrollamiento de precisión, extrusión o control de elevación de grúa
Instalaciones donde una trituradora de frenos integrada elimina la necesidad de una unidad de frenado externa, reduciendo la huella del panel y el número de componentes
Ambientes con polvo, humedad o exposición química leve en el aire donde las tablas recubiertas conformemente proporcionan una vida útil prolongada
No se recomienda para:
Aplicaciones básicas de bomba, ventilador o transportador simple que requieren solo control vectorial escalar o sin sensor. Seleccione la serie VACON NXS en su lugar: potencia nominal idéntica (por ejemplo, NXS00165), mismo tamaño de cuadro, menor costo y rendimiento adecuado para aplicaciones de par variable y par constante simples.
Ambientes de lavado de alta IP que requieren carcasas IP54 o IP66. Esta unidad IP21 está destinada al montaje en paneles de control interiores. Para aplicaciones con manguera o al aire libre, seleccione un modelo VACON NXP con al menos una clasificación de carcasa IP54.
Requisitos de potencia superiores a 5,5 kW (trabajo pesado). Esta unidad de tamaño de trama 05 está limitada a una salida nominal de 16 A. Para motores de mayor potencia, seleccione un tamaño de cuadro NXP más grande que coincida con el amperaje de carga completa del motor.
Preguntas frecuentes
1. ¿Cuál es el plazo de entrega y el plazo de entrega para el VACON NXP00165-A2H1SSV-A1A2000000?
El plazo de entrega estándar del fabricante es de 5 semanas. Los distribuidores autorizados con inventario local pueden enviar dentro de 2 a 5 días hábiles.
2. ¿Está el NXP00165-A2H1SSV-A1A2000000 en stock y disponible?
Mantenemos el inventario de unidades VACON NXP en Beijing Zhongping Technology para un rápido cumplimiento. Los niveles de stock disponibles varían según la región y el canal de distribución.
3. ¿Qué certificaciones y aprobaciones tiene el NXP00165-A2H1SSV-A1A2000000?
La unidad lleva CE, UL, cULus, RCM (Australia / NZ), EAC (Unión Económica Eurasiatica), Ucraniana y Coreana (KC) aprobaciones. Cumple con los requisitos EMC IEC 61800-3 para el segundo entorno (categoría C2). No se incluye ninguna homologación de tipo marítima en este modelo.
¿Cuál es la diferencia entre las unidades VACON NXP y VACON NXS?
La serie NXP proporciona control vectorial de bucle cerrado con error de velocidad inferior al 0,01% (dependiente del codificador), capacidad de sobrecarga del 200% y capacidades de sincronización. La serie NXS ofrece control vectorial sin sensor para aplicaciones de uso general como bombas, ventiladores y transportadores a un costo más bajo. Ambas series comparten la misma plataforma de hardware modular y opciones de expansión.
5. ¿Cuánto cuesta el NXP00165-A2H1SSV-A1A2000000? ¿Cuál es el rango de precios?
El VACON NXP00165 típicamente varía de 3.000 a 5.500 USD por unidad, dependiendo de la cantidad y el canal de distribución. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa con los precios actuales y los costos de envío, póngase en contacto con Beijing Zhongping Technology directamente.
6. ¿Cuáles son el peso y las dimensiones del NXP00165-A2H1SSV-A1A2000000?
El peso neto es de 8,1 kg, y el peso bruto incluyendo el embalaje es de 9,1 kg. Esta unidad es un accionamiento montado en la pared del marco 05. Los dibujos dimensionales detallados se encuentran en el manual de instalación de VACON NXP.
7. ¿Qué términos de pago y garantía ofreces?
Aceptamos transferencia bancaria (T / T) y proporcionamos una garantía estándar de fábrica de 12 meses a partir de la fecha del envío. Una garantía extendida de 18 meses está disponible como elemento opcional de configuración de fábrica.
8. ¿Cómo instalo el NXP00165-A2H1SSV-A1A2000000 y qué montaje en el recinto se requiere?
El accionamiento está montado en la pared dentro de un recinto con clasificación IP21. La instalación requiere una distancia de ventilación adecuada (mínimo de 200 mm por encima y por debajo de la unidad según el manual del usuario) y control de la temperatura ambiente para mantener el rango de funcionamiento de 0 ° C a + 40 ° C. La placa de conducto extraíble acepta accesorios de conducto de patrón de pulgadas según la configuración estándar.
9. ¿Cuál es la política de devolución y cómo devolvo una unidad VACON NXP?
Las devoluciones requieren autorización previa con el número de orden de compra original. Beijing Zhongping Technology procesa las solicitudes de RMA dentro de los 2 días hábiles de su recepción. Las unidades deben ser devueltas en el embalaje original con todos los accesorios y manuales incluidos para calificar para el crédito completo.
10. ¿Qué derechos, aduanas y clasificación HTSUS se aplican al importar el NXP00165-A2H1SSV-A1A2000000?
El código HTSUS para los convertidores de frecuencia es 8504.40.4000 y la clasificación ECCN es EAR99. Los envíos internacionales se envían bajo Incoterms 2020 CPT (Carriage Paid To), con derechos, tasas de aduana e IVA aplicables pagables por el comprador en el momento de la entrega. Beijing Zhongping Technology proporciona facturas comerciales y listas de embalaje requeridas para el despacho aduanero en todos los pedidos de exportación.
Además del NXP00165 cubierto en este artículo, suministramos la gama completa de accionamiento AC trifásico NXP 380-500 V que abarca de 1,1 kW a 160 kW (sobrecarga ligera) y de 0,75 kW a 132 kW (sobrecarga pesada), con corrientes de salida continuas de 3,3 A a 300 A. Todas las unidades comparten la misma plataforma modular con cinco ranuras de expansión, cortador de frenos integrado, carcasa IP21 y cumplimiento de IEC 61800-3 C2. Los códigos de modelo disponibles dentro de esta gama incluyen:
NXP00035-A2H1SSV-A1A2000000
NXP00045-A2H1SSV-A1A2000000
NXP00055-A2H1SSV-A1A2000000
NXP00075-A2H1SSV-A1A2000000
NXP00095-A2H1SSV-A1A2000000
NXP00125-A2H1SSV-A1A2000000
NXP00165-A2H1SSV-A1A2000000
NXP00225-A2H1SSV-A1A2000000
NXP00315-A2H1SSV-A1A2000000
NXP00385-A2H1SSV-A1A2000000
NXP00455-A2H1SSV-A1A2000000
NXP00615-A2H1SSV-A1A2000000
NXP00725-A2H0SSV-A1A2000000
NXP00875-A2H0SSV-A1A2000000
NXP01055-A2H0SSV-A1A2000000
NXP01405-A2H0SSV-A1A2000000
NXP01685-A2H0SSV-A1A2000000
NXP02055-A2H0SSV-A1A2000000
NXP02615-A2H0SSG-A1A2000000
NXP03005-A2H0SSG-A1A2000000
Esta gama ampliada permite a los ingenieros seleccionar un accionamiento dimensionado con precisión a la corriente de carga completa del motor, eliminando residuos excesivos mientras mantiene la compatibilidad de placas opcionales, firmware común y piezas de repuesto compartidas en todos los tamaños de marco desde instalaciones de paneles de 1,1 kW hasta procesos industriales pesados de 160 kW.
