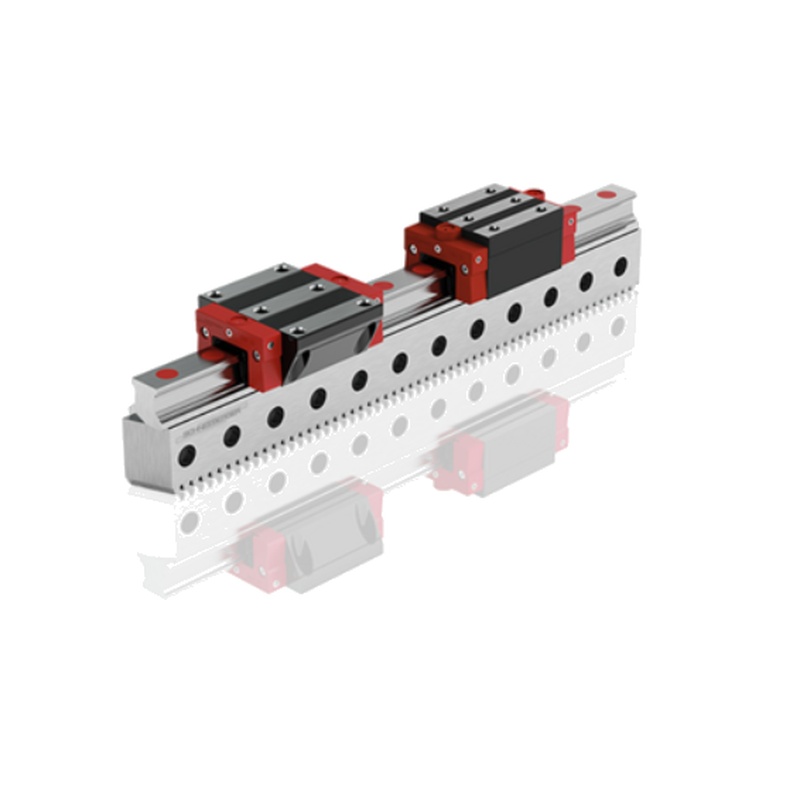

La guía monorail Schneeberger MR W 65-A-G2-V2 establece nuevos estándares para sistemas de movimiento industriales pesados. Con ancho de riel de 65 mm, precarga pesada de clase A y V2
sellado extremo, entrega 82.4kN capacidad de carga dinámica a 5m / s. Diseñado para aplicaciones de rigidez ultra alta como mecanizado de palas de turbina, células de fundición a presión y frenos de prensa,
logra ± 0.001mm repetibilidad bajo choques 100G.
Parámetros del producto
Valor del parámetro
Ancho del carril 65 mm
Clase A de precarga (precarga pesada)
Tipo de sello V2 (certificado IP69K)
Carga dinámica (C) 82,4 kN
Carga estática (C) ₀)129.0 kN
Velocidad máxima 5 m/s
Repetibilidad ±0.001 mm
Temperatura de funcionamiento-40 ° C a + 120 ° C
Material Acero endurecido (HRC 62 ± 1)
Ventajas críticas
1. Capacidad de carga sin igual
129 Manijas de carga estática kN Prensas de estampado de 250 toneladas. La geometría asimétrica del rodillo reduce la tensión del borde en un 45%. Mantiene la alineación bajo los momentos de flexión de 15kN/m.
2. Sellado de grado militar
Los sellos V2 soportan la limpieza por vapor a 150°C. El diseño de tres labios bloquea los abrasivos submicrónicos en fundiciones. Supera las normas de resistencia a las vibraciones ISO 13355.
3. Estabilidad térmica
Crecimiento térmico cercano a cero (± 0,3 μm / m · K) para lechos de corte láser. La aleación especial mantiene la dureza a 120°C. El tratamiento criogénico evita la fragilidad.
Aplicaciones industriales
Generación de energía: Molinadoras de palas de turbina hidráulica
Automotriz: 8.000 toneladas de prensa de forja
Aeroespacial: Máquinas de disposición de materiales compuestos
Industria pesada: posicionamiento del rollo de respaldo del molino de laminado
Instalación& amp; Mantenimiento
Protocolo de montaje
Planitude≤0.003mm / m.Torque de la superficie pernos M16 a 75Nm patrón transversal. Alineación láser dentro del paralelismo de 0,005mm/m. Utilizar placas de referencia de granito.
Gestión de la lubricación
Aplicar Optigrease GR-400 cada 250 km. En metalurgia, relubricar bi-semanalmente. Purga siempre la grasa vieja por completo.
Advertencias críticas
Nunca impacte carros precargados. Utilizar manejo seguro ESD en electrónica. Evite los choques térmicos & amp; gt; 15 ° C / min. Raíles de tierra cada 1,2 m.
1. ¿Cómo beneficia el ancho de 65 mm los sistemas de pórtico grandes?
Una base más amplia distribuye cargas de momento un 50% mejor que los rieles de 55 mm. Esto evita que se crepe en portales de 20m. El diseño de rodillo de cuatro filas maneja fuerzas de inclinación de 30kN/m. Crítico para
molinos de taladrado de precisión mecanizando recipientes del reactor.
2. ¿Pueden los sellos V2 soportar la inmersión ácida en refrigerante?
Sí cuando se especifica con material de labio resistente a químicos (grado FKM). Probado en soluciones de pH 2-12 durante más de 5.000 horas. Combinar con grasa inhibidora de la corrosión para semiconductores
herramientas de grabado. Inspeccionar los sellos trimestralemente para la hinchazón.
3. ¿Qué herramientas de alineación garantizan la precisión en sistemas 10m+?
Utilizar interferómetros láser con resolución de 0.001mm/m. Para configuraciones multi-rail, emplee niveles electrónicos con precisión de 0,0005 °. Siempre compensar la expansión térmica durante
calibración. La tolerancia de deslizamiento debe ser ≤0.003mm.
4. ¿Cómo calcular la vida útil del rodamiento en entornos de carga de choque?
Aplicar fórmula ISO 281 modificada con factor de choque K ₛ=1.8. El software LifeCalc de Schneeberger integra los datos FEA. Esperar L ₁₀ vida útil de 25.000 horas bajo los impactos de 50G en la forja
prensas.
5. ¿Hay versiones ATEX disponibles para atmósferas explosivas?
Los modelos certificados cuentan con aleaciones sin chispa (CuBe2) y grasa estática disipadora. Resistencia superficial & amp; lt;10⁶ Ohms impide la ignición. Requiere poner a tierra cada metro en carbón
plantas de procesamiento.
6. ¿Cómo adaptar los sellos V2 en los viejos rieles MR W 65?
Solo compatible con unidades posteriores a 2021 (# & amp; amp; gt; MX21000). Utilice el kit de adaptación SEAL-V2-65.La instalación requiere herramientas de prensa para evitar daños a los labios. Post-instalación, correr 30km break-in
ciclo.
7. ¿Qué lubricación se adapta a entornos de alta radiación?
La grasa de perfluoropoletero (PFPE) soporta la radiación de 100 MGy. Evite los lubricantes a base de petróleo, que se polimerizan bajo los rayos gamma. Relubricar cada 500 horas en nuclear
manipuladores de combustible.
8. ¿Pueden funcionar los carriles sumergidos en el aceite de corte?
Sí, con carcasas opcionales de acero inoxidable. Asegúrese de que los orificios de ventilación dirijan el aceite lejos de los sellos. Utilice grasa de alta viscosidad (ISO VG 460) para resistir el lavado. Lubricante para monitores
contaminación mensual.
9. ¿Cómo diagnosticar el brineamiento de rodillos en aplicaciones de prensa?
Escucha las emisiones acústicas de 8-10kHz durante la inversión. Inspecciona las pistas con lupas 10x para detectar micro-embolsamientos. Medir picos de dibujo de corriente& amp; gt; 15% de la base. Verifique siempre la sobrecarga
configuración de protección.
10. ¿Qué mantenimiento evita la corrosión en entornos de pulverización de sal?
Aplique el recubrimiento SCHNEEBERGER CorrShield trimestralmente. Utilizar grasa de desplazamiento de agua (MIL-PRF-32033). Instalar ánodos sacrificiales de zinc en bases de montaje. Nunca utilice cloruro
limpiadores en los carriles.
