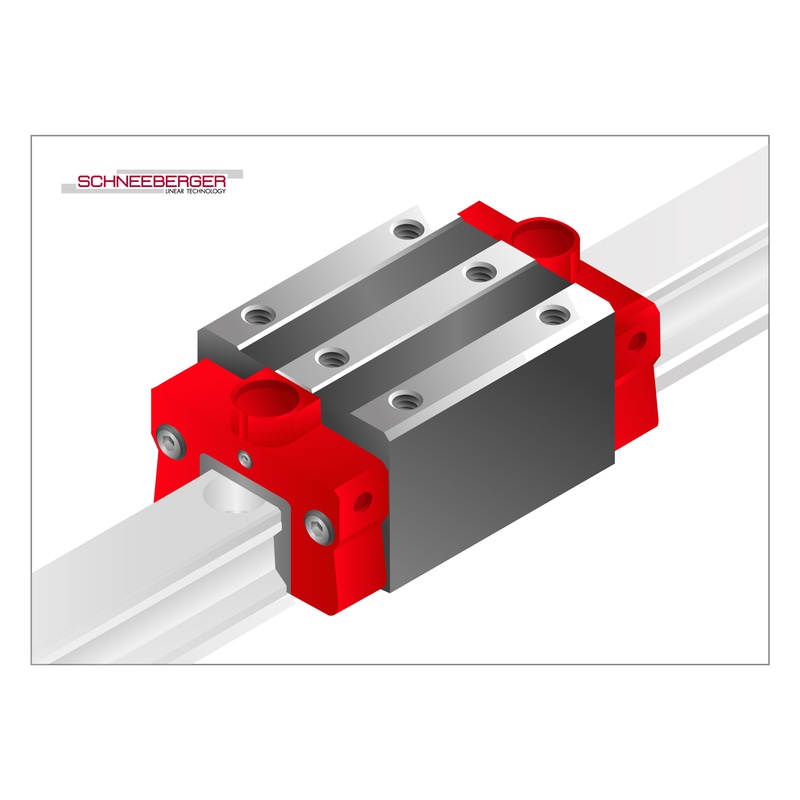

El accionador lineal de precisión SCHNEEBERGER BM W 15-C-G2-V2 integra una cinta de accionamiento de poliuretano en un perfil de aluminio de 15 mm de ancho. Proporciona un movimiento rápido de hasta 3m/s con
Repetibilidad ± 0,02 mm, ideal para robótica de alta velocidad. Diseñado para empaquetado y automatización de laboratorio, este módulo con clasificación IP54 minimiza el mantenimiento mientras maximiza
rendimiento en espacios confinados.
Parámetros del producto
Valor del parámetro
Ancho del módulo 15 mm
Tipo de accionamiento Cinturón de accionamiento
Max.Stroke Longitud 500 mm
Velocidad máxima 3 m/s
Repetibilidad ±0.02 mm
Capacidad de carga dinámica 100 N
Aceleración 50 m/s²
Ajuste sin herramientas del sistema de tensión del cinturón
Clase de protección IP54
Temperatura de funcionamiento 0 ° C a + 50 ° C
Características clave & amp; amp; Ventajas
Cinturón de alta velocidad
Las correas de fibra de vidrio de poliuretano permiten un ciclo rápido sin reacciones. Lograr aceleraciones de 50 m/s² para reducir los tiempos de ciclo en las líneas de montaje.
Diseño optimizado para el espacio
15 La anchura de mm ahorra un 40% de huella frente a las alternativas accionadas por tornillo. Los dobles carriles de guía en V mantienen la rigidez durante las inversiones de alta velocidad.
Integración modular
Los montajes del motor NEMA 17/23 pre-perforados simplifican la integración del servo. Utilice los kits de conectores finales de SCHNEEBERGER para sincronizar múltiples ejes.
Operación de bajo mantenimiento
Los rodamientos autolubricantes y las guías selladas soportan el polvo/las virutas. Los intervalos de relubricación superan los 5.000 km de viaje.
Escenarios de aplicación
Posicionamiento del componente de PCB: posicionamiento de alta velocidad para alimentadores SMD
Dispensión farmacéutica: Manejo preciso de líquidos en salas limpias de clase 5 ISO
Empaquetado Robótica: Ejecución de cajas y aplicación de etiquetas a 120 cpm
Instalación& amp; Notas de uso
Requisitos de montaje
Asegurar la planura de la superficie de montaje & amp; lt; 0,05 mm/m
Alinea poleas de accionamiento dentro de ±0,1 ° paralelismo
Cinturones de pretensión a frecuencia de resonancia de 150Hz
Mejores prácticas operacionales
Limite las cargas laterales a 80N para evitar el cizallamiento de los dientes de la correa
Monitorear la tensión de la correa trimestralmente con el medidor SCHNEEBERGER FTA-15
Evite cambios abruptos de dirección por encima de 2m/s
Advertencias críticas
⚠️ Nunca exceda la carga estática de 300N para evitar la deformación del carril
⚠️ Instalar paradas mecánicas para la protección de sobretránsito de emergencia
⚠️ Utilizar versiones seguras de ESD (BM W 15-C-G2-V2-ESD) para el manejo de semiconductores
1. ¿Cuál es la vida útil del cinturón bajo operación continua de 3m / s?
Esperar 1.500 + km de viaje antes de la sustitución. Monitorear la deformación dental cada 500 horas. Las cargas de alta inercia reducen la vida útil en un 30%.
2. ¿Puedo montar este módulo verticalmente para aplicaciones de eje Z?
El montaje vertical está certificado con cargas útiles≤5kg. Siempre utilice contrabalances de muelle para compensar la carga. Verifique que las reservas de par del motor cubran cargas de gravedad.
3. ¿Cómo reducir la vibración durante arranques/paradas de alta velocidad?
Ajuste la configuración del servo PID para amortiguación crítica. Añadir amortiguadores de masa al carro. Asegúrese de que los conjuntos de poleas estén equilibrados dinámicamente a G2.5.
4. ¿Es necesaria la retroalimentación del codificador para el posicionamiento?
Esencial para la precisión de ±0.02mm. Utilice escalas lineales incrementales de 1 µm o codificadores montados en motor. Entrada directa del codificador a través de conectores M12.
5. ¿Qué motores ofrecen un rendimiento óptimo?
48 V servos DC (≤400W) o pasones NEMA 23. Combinar la inercia del motor para cargar dentro de una relación de 1:5. Evite sobredimensionar para evitar la resonancia del cinturón.
6. ¿Cómo sincronizar múltiples módulos BM W 15-C-G2-V2?
Utilice EtherCAT con el controlador MC-4 de SCHNEEBERGER. El acoplamiento mecánico requiere tolerancia de alineación shims≤0.03mm.
7. ¿Se pueden reemplazar los cinturones en el campo sin recalibración?
Sí, a través de tensores sin herramientas. El homing post-reemplazo es obligatorio. Verifique la tensión con el probador sónico de 150Hz±5Hz.
8. ¿Qué métodos de limpieza se adaptan a entornos de calidad alimentaria?
Limpia con lubricantes NSF H1. Nunca utilice disolventes de cloruro. Inspeccione mensualmente los sellos para la entrada de almidón/polvo.
9. ¿Cómo solucionar problemas de deriva de posición?
Compruebe tornillos de conjunto de polea (par a 1.8Nm). Verifique la continuidad de conexión a tierra para las señales del codificador. Actualizar la compensación de reacción del controlador.
10. ¿Es compatible con los estándares de seguridad de robots colaborativos?
Sí, con STO integrado (Safe Torque Off) a través del pin 8/9.Pair con cortinas de luz para la seguridad de PLd.
