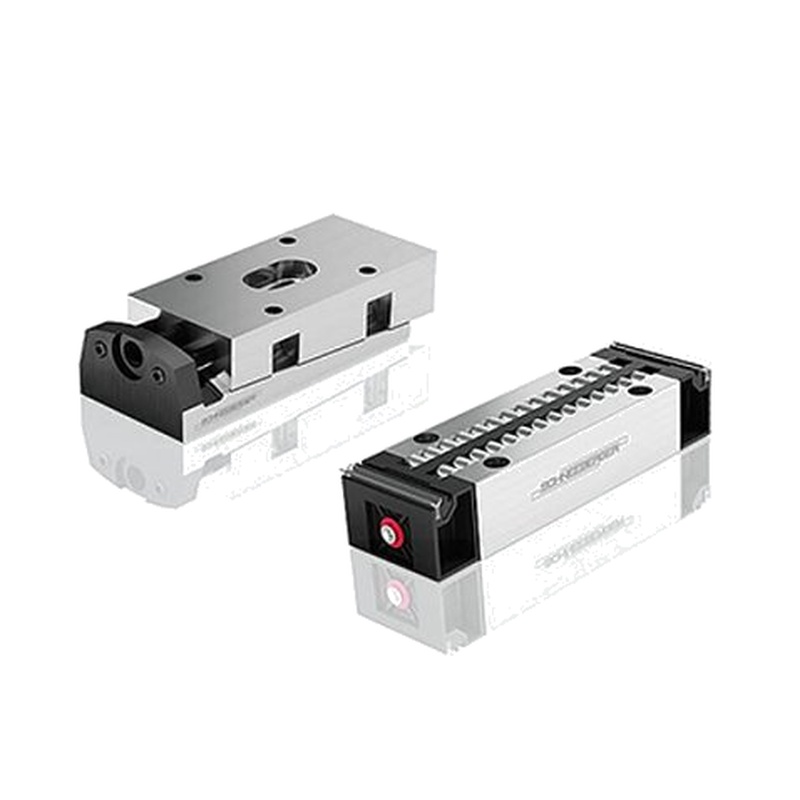

El sistema monorail de precisión Schneeberger MR W 55-B-G2-V2 ofrece una capacidad de carga inigualable para la automatización industrial pesada. Con ancho de carril de 55mm, medio G2
precarga, y sellos de labio triple V2, maneja cargas dinámicas de hasta 63.7kN a velocidades de 6m / s. Diseñado para aplicaciones de alta rigidez como molinos de pórtico, máquinas de moldeo por inyección y
molinos de pala de turbina, mantiene ± 0.001mm repetibilidad bajo fuerzas extremas.
Parámetros del producto
Valor del parámetro
Ancho del carril 55 mm
Clase de precarga G2 (precarga media)
Tipo de sello V2 (protección IP69K)
Carga dinámica (C) 63,7 kN
Carga estática (C) ₀)98.0 kN
Velocidad máxima 6 m/s
Repetibilidad ±0.001 mm
Temperatura de funcionamiento-30 ° C a + 120 ° C
Material Acero endurecido (HRC 60±2)
Ventajas críticas
1. Rendimiento de carga extrema
98.0 La carga estática de kN soporta prensas de estampado industriales que superan la capacidad de 100 toneladas. La geometría patentada del rodillo minimiza la concentración de tensión a alta aceleración.
2. Defensa avanzada contra la contaminación
Los sellos V2 soportan el lavado a presión de 100 bar en el procesamiento de alimentos. La exclusión de partículas a nanoescala (<0.2μm) cumple con las normas de sala limpia de la clase 3 de la ISO.
3. Compensación térmica
El coeficiente de expansión térmica cercano a cero (± 0,5 μm / m · K) asegura la precisión en las células de fundición a presión. La aleación especial mantiene la dureza por encima de 100°C.
Aplicaciones industriales
Aeroespacial: fresadoras de titanio que requieren estabilidad a nivel de micrón
Automotriz: posicionamiento de herramienta de freno de prensa de 1500 toneladas
Energía: Sistemas de perfilado de palas de turbinas hidráulicas
Maquinaria pesada: grúas de portal con 20m + spans
Instalación& amp; Mantenimiento
Protocolo de montaje
Lograr la superficie de montaje planess≤0.005mm / m.Torque pernos M12 a 45Nm en la secuencia diagonal. Validar la alineación con rastreadores láser de 0,01 mm/m.
Gestión de la lubricación
Utilizar Schneeberger Optigrease GR-300 cada 200 km. En ambientes húmedos, aplicar mensualmente. Purga la grasa antigua por completo antes de la relubricación.
Precauciones críticas
Nunca golpee los rodillos precargados de los ensamblajes del carro de forma irreversible. Siempre utilice el equipo de manipulación antiestático. Evite los choques térmicos & amp; > 20°C/min.
1. ¿Cómo mejora el ancho de 55 mm la rigidez frente a los rieles más pequeños?
El mayor ancho del carril proporciona una resistencia a la carga del momento un 70% más alta en comparación con los modelos de 45 mm. Esto evita la desviación angular durante la carga asimétrica en la perforación CNC
molinos. El diseño del rodillo de contacto de cuatro puntos aumenta aún más la rigidez bajo aceleraciones de 50G.
2. ¿Qué agentes de limpieza son seguros para sellos V2 en aplicaciones farmacéuticas?
Utilice alcohol isopropílico (concentración del 70%) o limpiadores enzimáticos. Evite las soluciones a base de cloro que degraden los labios de fluoropolímero. Después de la limpieza, inspeccionar sellos con luces UV que detectan
microgrietas. Siempre relubricar después de los procedimientos de limpieza.
3. ¿Pueden estos carriles operar en entornos criogénicos por debajo de -30°C?
Sí, con lubricantes especializados como Krytox GPL-207. El umbral de fragilidad del material es -80°C. Pre-enfriar los componentes gradualmente antes de la operación. La contracción térmica requiere
recalibración de los sistemas de posicionamiento.
4. ¿Cómo diagnosticar el desgaste prematuro de rodillos en escenarios de alta carga?
Realizar análisis de vibraciones detectando frecuencias por encima de 8kHz. Inspeccionar las pistas de carrera con pruebas de partículas magnéticas para micro-perforación. Verifique que la presión de lubricación alcance todo el interior
canales. La sobrecarga provoca una tensión hertziana superior a 4.000 MPa.
5. ¿Qué preparación superficial evita la corrosión galvánica en marcos de aluminio?
Aplicar recubrimiento anodizado de 200μm con impregnación de PTFE. Utilice espaciadores dieléctricos entre el carril/marco. Mantenga el espacio de aire de 0,5 mm alrededor de los puntos de montaje. Nunca mezcle cierres de acero
con bases de aluminio.
6. ¿Hay versiones a prueba de explosiones disponibles para áreas peligrosas?
Los modelos certificados ATEX cuentan con aleaciones resistentes a las chispas y grasa conductora. Disipación estática & amp; lt;10⁶ Ohms impide la ignición. Requiere puesta a tierra cada 1,5 m a través de trenzas de cobre.
7. ¿Cómo calcular la vida útil bajo cargas variables?
Aplicar la fórmula modificada ISO 281:L ₁₀ₘ= (C / P) ³ × f ₁×f₂×f₃. Incluye factores de carga de choque usando la regla de Miner. El software SL-Cal de Schneeberger automatiza los cálculos para tareas complejas
ciclos.
8. ¿Se pueden reemplazar los carros sin retirar el carril?
Sí con el kit CAR-TOOL-55 de Schneeberger. Requiere un espacio final de 50 mm. Post-instalación, ejecutar el ciclo de ruptura de 20 km por debajo de los valores de 0,5 m / s.Torque deben volver a verificarse después de
sustitución.
9. ¿Qué herramientas de alineación garantizan el paralelismo multi-rail?
Utilice autocolimadores con resolución de 0,5 segundos de arco. Para& amp; gt; 4m spans, emplear interferómetros láser. La tolerancia de Shim debe estar dentro de 0.002mm por metro. Crecimiento térmico
La compensación es crítica.
10. ¿Cómo funcionan los sellos V2 en entornos de partículas abrasivas?
Pruebado según las normas de polvo ISO 12103-1 A4. Rascadores integrados expulsan& amp; gt; 98% de 60 μm grit.Combine con fuelles externos para una protección extendida en operaciones de fundición de arena.
Inspeccionar limpiaparabrisas trimestralmente.
