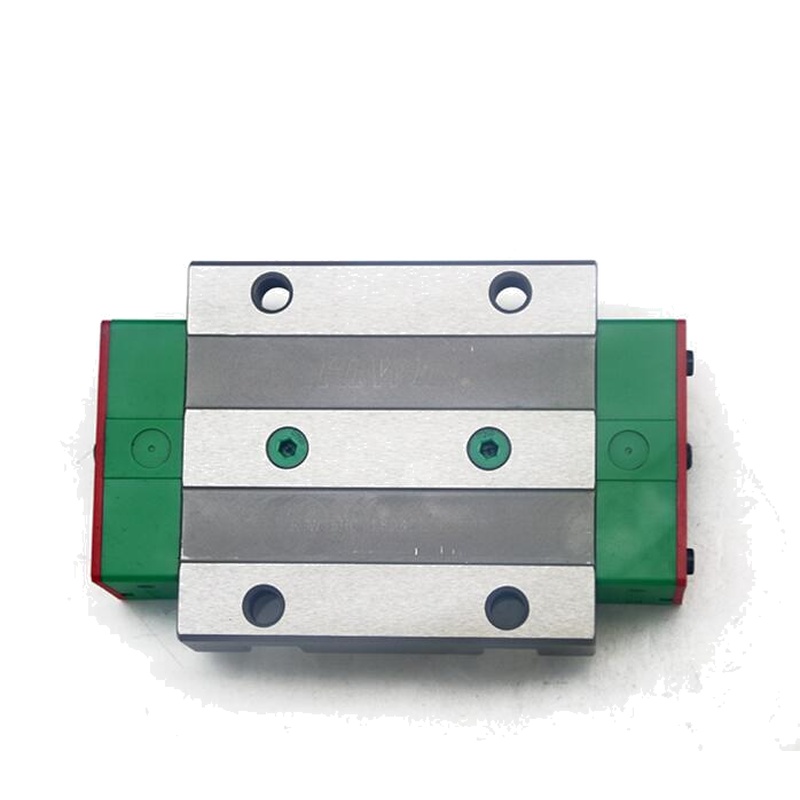

La guía lineal de precisión Schneeberger BMW 45-B-G2-V2 ofrece una rigidez y capacidad de carga excepcionales para la exigente automatización industrial. Con un ancho de riel de 45 mm y G2
Clasificación de precarga, asegura una desviación mínima bajo fuerzas altas. Diseñado para maquinaria CNC, fabricación de semiconductores y dispositivos médicos, entrega nivel de micrón
precisión. Su diseño resistente a la corrosión y su sellado integrado lo hacen ideal para entornos duros.
Parámetros del producto
Valor del parámetro
Sistema de guía monorail de la serie BMW
Ancho del carril (mm) 45
Clasificación de precarga G2 (precarga media)
Capacidad de carga (dinámica) 48 kN (C) / 60 kN (C0)
Grado de precisión P (alta precisión)
Repetibilidad (μm) ≤±1
Velocidad máxima (m / s) 5
Temperatura de funcionamiento-30 ° C a + 80 ° C
Tipo de sello Rascadores multicapa
Grasa o aceite de lubricación
Características clave & amp; amp; Ventajas
Rigidez ultra alta: la geometría patentada del carril reduce la deformación bajo carga. Mantiene la precisión de posicionamiento en fresado y molienda pesados.
Optimización de precarga G2: equilibra el movimiento suave con la amortiguación de vibraciones. Minimiza el chatter durante el mecanizado de alta velocidad.
Sellado IP65: Los raspadores multicapa excluyen las virutas y el refrigerante. Extende la vida útil en entornos CNC sucios.
Aplicaciones típicas
Centros de mecanizado CNC (accionamientos de husillo, pórticos)
Máquinas de medición de coordenadas (CMM)
Sistemas de corte láser (posicionamiento del eje lineal)
Manipuladores de obleas de semiconductores
Instalación& amp; Mantenimiento
Alinea los carriles dentro de la tolerancia de rectitud de 0,5 μm/m. Use la grasa SNG-2 de Schneeberger para la lubricación inicial. Torque de montaje de pernos a 22 Nm. Inspeccionar sellos trimestralemente en
zonas de alta contaminación. Relubricar cada 1.000 km o 6 meses.
Notas críticas
Evite usar limpiadores alcalinos en superficies anodizadas. Asegúrese de que los filtros de partículas en los lubricadores automáticos. Nunca mezcle tipos de grasa. Verifique el paralelismo del carril con interferómetros láser
durante la instalación.
10 Preguntas frecuentes (FAQ)
Q1: ¿Qué distingue el BMW 45-B-G2-V2 de las guías lineales estándar?
La serie BMW utiliza la tecnología de rodillos asimétricos de Schneeberger. Este diseño aumenta el área de contacto en un 30% en comparación con las guías de bolas. Proporciona calificaciones de carga de momento más altas críticas para la resistencia a la inclinación. La precarga G2 garantiza una rigidez óptima sin desgaste excesivo.
Q2: ¿Cómo protege el sellado IP65 la guía en máquinas CNC pesadas con refrigerante?
Los rascadores de tres labios expulsan el 99% de los fluidos y los sellos extremos de acero inoxidable impiden la entrada en los extremos del carril. Probado contra chorros de refrigerante de alta presión. Los sellos permanecen flexibles a -30°C,
evitar fallas frágiles en arranques fríos.
Q3: ¿Qué intervalos de lubricación maximizan la vida útil del BMW 45-B-G2-V2?
La lubricación inicial dura 500 km bajo cargas moderadas. Reaplique la grasa SNG-2 cada 1.000 km o 6 meses. En la producción de semiconductores 24/7, utilice lubricadores automáticos mensualmente.
Monitorear los puertos de grasa para detectar bloqueos de contaminación.
P4: ¿Puedo adaptar las guías BMW 45 a las máquinas existentes?
Sí, las superficies de montaje proporcionadas cumplen la planura de 0,01 mm por 100 mm. Compruebe la compatibilidad del patrón del perno (distancia estándar de 60 mm). Schneeberger ofrece modelos CAD para retrofit
verificación. Siempre reemplazar carruajes y rieles como conjuntos coincidentes.
Q5: ¿Qué causa el desgaste prematuro en las guías precargadas G2?
Los pernos de montaje de torsión excesiva inducen la distorsión del carril. El mal alineamiento superior a 200μm/m acelera el deslizamiento de los rodillos. La grasa contaminada forma pasta abrasiva. Siempre usa
llaves de par durante la instalación.
Q6: ¿Es el BMW 45-B-G2-V2 adecuado para entornos de vacío?
Sí, con sellos de especificación V2. Modelos estándar de salida de gas y amp; amp; lt;10⁻⁶ mbar·l/s.Especifique el embalaje de sala limpia si se utiliza en cámaras de vacío de semiconductores. Evite las grasas de petróleo; uso
lubricantes de perfluoropoliéter (PFPE).
Q7: ¿Cómo puedo diagnosticar errores de alineación después de la instalación?
Medir la resistencia al rodamiento del carro con un manometro. & amp; La desviación de gt;15N indica un desalineamiento. Utilizar rastreadores láser para verificar la rectitud y amp; lt; 5μm / m.Audible "chatter" durante
La aceleración sugiere una pérdida de precarga.
Q8: ¿Cuál es la capacidad de carga dinámica para aplicaciones verticales del eje Z?
Derate carga dinámica (C) en un 20% para el montaje vertical. El 45-B-G2-V2 soporta una fuerza dinámica vertical de 38,4 kN. Siempre incluya factores de seguridad de 1,5+ para cargas de impacto como herramienta
cambiadores.
Q9: ¿Puedo usar estas guías con motores lineales?
Por supuesto. La precarga G2 minimiza la interferencia de engranaje. Asegúrese de poner a tierra el ferrocarril para disipar la EMI. Los sistemas de retroalimentación de posición requieren una resolución de ≤1μm para aprovechar la guía
Repetibilidad.
Q10: ¿Cómo afecta la temperatura a la precisión de la guía del BMW 45?
El coeficiente de expansión térmica es de 11μm/m·°C. Para un carril de 1 m, un desplazamiento de 10°C provoca una deriva de 110 μm. Compensar a través de la escala del sistema de control. En los laboratorios, estabilizar la temperatura a ± 0,5 ° C para
precisión sub-micrónica.
