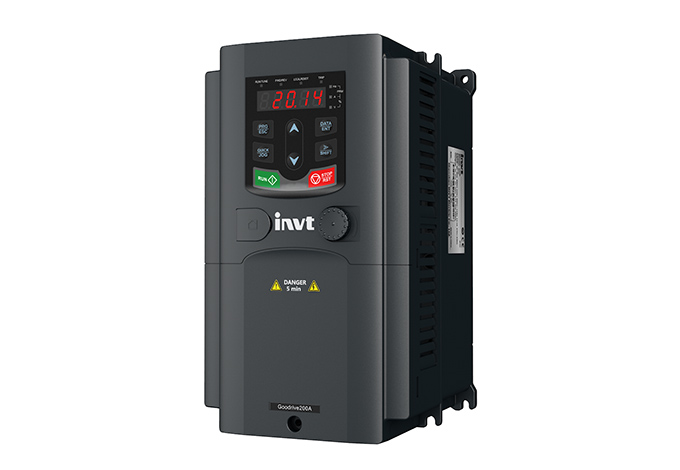

El INVT Goodrive200A (modelo GD200A-004G/5R5P-4) es un accionamiento de CA de 3 fases versátil y robusto que combina expertamente capacidades de control avanzadas con una fiabilidad excepcional. Diseñado para satisfacer las rigurosas demandas de varios entornos industriales, este accionamiento es particularmente adecuado para su uso como un VFD de accionamiento de bomba dedicado, entre otras aplicaciones. Ofrece un rendimiento superior a través de su control vectorial de bucle abierto, un amplio rango de voltaje de entrada y una serie de características diseñadas para garantizar un funcionamiento estable y minimizar el tiempo de inactividad. Este artículo proporciona una visión general completa de este modelo específico, profundizando en sus especificaciones técnicas, características clave y los beneficios tangibles que ofrece en diferentes industrias.
1. Visión general del producto y tecnología básica
El GD200A-004G/5R5P-4 es parte de la serie Goodrive200A de accionamientos de CA de 3 fases de uso general de INVT. Esta serie es conocida por integrar el control de par y velocidad en una única plataforma unificada, proporcionando una solución que se puede adaptar a diversas necesidades de aplicación. La unidad está diseñada con una estructura de tamaño semilibro y un conducto de aire independiente, que apoya métodos de instalación montados en la pared, brida y suelo, lo que ofrece flexibilidad y uso económico del espacio.
En su núcleo, esta unidad AC de 3 fases utiliza algoritmos de control sofisticados. Dispone de modos de control vectorial de voltaje espacial y control vectorial sin sensor (SVC). Esta base tecnológica permite que el accionamiento logre un alto par de arranque del 150% a solo 0,5 Hz, un rango de control de velocidad de 1:100 y un tiempo de respuesta dinámica de menos de 20 milisegundos, garantizando un control preciso del motor y un funcionamiento estable incluso bajo condiciones de carga variables.
Especificaciones técnicas 2.Detailed
Comprender las capacidades técnicas del GD200A-004G/5R5P-4 es crucial para una aplicación adecuada. A continuación se muestra un desglose de sus parámetros técnicos clave,presentados sin el uso de una tabla.
Características de potencia: Este modelo funciona con una entrada trifásica. Cuenta con un amplio rango de voltaje de entrada, aceptando voltajes de 380V AC (-15%) a 440V AC (+10%), y puede funcionar con una frecuencia de entrada de 50 Hz o 60 Hz, con un rango permitido de 47 a 63 Hz. Su rango de frecuencia de salida es igualmente impresionante, que abarca de 0 Hz a 400 Hz.
Rendimiento de control: El accionamiento ofrece una precisión de control de velocidad de ± 0,2% y una precisión de control de par de 10% bajo control vectorial sin sensor. Su capacidad de sobrecarga se califica al 150% de la corriente nominal durante 1 minuto, 180% durante 10 segundos y 200% durante 1 segundo, lo que lo hace robusto para aplicaciones exigentes.
Protección y seguridad: La unidad está equipada con protección integral contra fallas, protegiendo contra sobrecorriente, sobrevoltaje, bajo voltaje, sobretemperatura, pérdida de fase y condiciones de sobrecarga. Esta extensa suite de protección mejora la fiabilidad y la longevidad de la unidad.
Físico y ambiental: La unidad tiene una clasificación de protección IP20, lo que indica que está protegida contra el toque con los dedos pero no contra el agua. Emplea un sistema de enfriamiento por aire forzado y está diseñado para operar en temperaturas ambiente de -10°C a 50°C, con deslización por encima de 40°C.
Características 3.Key y ventajas funcionales
El INVT GD200A-004G/5R5P-4 está lleno de características que se traducen en ventajas operacionales significativas para los usuarios.
Control de motor robusto para bombas y ventiladores: como un VFD de accionamiento de bomba ideal, su control vectorial sin sensor proporciona un excelente par de baja velocidad y una regulación precisa de la velocidad. Esto es crítico para aplicaciones como el suministro de agua y el riego, donde el arranque y la parada suaves de las bombas impiden el martillo de agua y reducen la tensión mecánica en el sistema.
Mayor fiabilidad en entornos duros: La unidad está construida con componentes resistentes a condiciones duras, lo que demuestra una fuerte adaptabilidad a las redes eléctricas desafiantes, fluctuaciones de temperatura, humedad y polvo. Esta resiliencia lo convierte en una opción fiable para entornos industriales y agrícolas.
Opciones integradas de frenado y EMC: Para aplicaciones que requieren una parada rápida, este accionamiento de CA de 3 fases soporta múltiples métodos de frenado, incluyendo frenado que consume energía, frenado de flujo, frenado de CC y frenado de cortocircuito. Además, viene con un filtro EMC de clase C3 configurable incorporado como estándar, con un filtro C2 externo opcional disponible, lo que garantiza la compatibilidad en entornos electromagnéticamente sensibles.
Conectividad completa y programabilidad: La unidad ofrece amplias opciones de interfaz, incluyendo múltiples entradas / salidas analógicas y digitales. Cuenta con 8 entradas digitales ordinarias, 1 entrada digital de alta velocidad (hasta 50kHz), 2 entradas analógicas, 2 salidas analógicas, 1 salida de pulso de alta velocidad (hasta 50kHz) y dos salidas de relé programables. Esto permite una integración flexible con PLC, sensores y otros sistemas de control.
Funciones de aplicación especializadas: Viene con funciones dedicadas, pre-programadas para usos específicos. Estos incluyen una sencilla función de suministro de agua y una capacidad de recorrido que permite que el accionamiento continúe funcionando durante breves caídas de potencia, lo que es una característica crucial para la continuidad del proceso.
Soporte de bus de CC común: Toda la serie Goodrive200A soporta configuraciones de bus de CC comunes y modo de alimentación de CC. Esta característica es beneficiosa en sistemas de accionamiento múltiple para mejorar la eficiencia energética y las capacidades de frenado regenerativo.
Aplicaciones y industrias primarias
La versatilidad del GD200A-004G/5R5P-4 lo convierte en un componente valioso en un amplio espectro de industrias.
Gestión de agua y aguas residuales: Como un VFD de accionamiento de bomba dedicado, es perfectamente adecuado para controlar bombas en suministro de agua, riego, sistemas de rociadores y plantas de tratamiento de agua. Su capacidad para ajustar la velocidad de la bomba en función de la demanda conduce a un ahorro de energía sustancial y reduce el desgaste de la bomba y el motor.
Maquinaria industrial: El control preciso y la alta respuesta dinámica del accionamiento lo hacen una excelente opción para máquinas herramientas, accionamientos transportadores y varios sistemas de manipulación de materiales donde es esencial una regulación precisa de la velocidad.
Automatización de edificios y HVAC: En sistemas de calefacción, ventilación y aire acondicionado, este accionamiento de CA de 3 fases puede controlar eficientemente ventiladores y bombas, optimizando el consumo de energía y mejorando el control climático general de un edificio.
5.Product ventajas Resumen
En resumen, el INVT Goodrive200A (GD200A-004G/5R5P-4) ofrece un conjunto convincente de ventajas:
Alto rendimiento: Ofrece un control preciso del motor con un alto par de arranque y un amplio rango de velocidades.
Eficiente energético: como controlador VFD de accionamiento de bomba o ventilador, reduce significativamente el consumo de energía en comparación con los métodos de control tradicionales.
Robusto y fiable: Diseñado para soportar entornos eléctricos y físicos exigentes, garantizando un alto tiempo de actividad.
Flexible y fácil de usar: cuenta con múltiples modos de control, amplias opciones de E / S y funciones específicas de la aplicación que simplifican la puesta en marcha y la integración.
Costo-Efectivo: Proporciona un alto nivel de funcionalidad y durabilidad, ofreciendo un excelente valor para una amplia gama de aplicaciones industriales.
6.Preguntas frecuentes (FAQ)
1. ¿Qué hace que este accionamiento sea adecuado como un VFD de accionamiento de bomba dedicado?
El GD200A-004G/5R5P-4 es un excelente VFD de accionamiento de bomba debido a su control vectorial sin sensor, que garantiza un arranque y una parada suaves para prevenir el martillo de agua, un problema común en los sistemas de bombeo. Su controlador PID incorporado y la lógica de control de múltiples bombas permiten el ajuste automático de la velocidad de la bomba en función de la demanda del sistema, lo que conduce a un uso de energía optimizado y una tensión mecánica reducida. Además, características como "arranque volante" para reiniciar un motor giratorio contribuyen a su fiabilidad en aplicaciones críticas de agua.
2. ¿Cómo el diseño de voltaje amplio de este accionamiento de CA de 3 fases beneficia mi operación?
El amplio rango de voltaje de entrada de 380V (-15%) a 440V (+10%) significa que este accionamiento de CA de 3 fases puede mantener un funcionamiento estable incluso en áreas con calidad de energía de red pobre o fluctuante. Esta adaptabilidad evita que se produzcan molestias debido a bajas o sobretensiones, aumentando así la fiabilidad general del sistema y reduciendo las interrupciones de producción. Esta es una ventaja significativa en entornos industriales o agrícolas remotos donde no siempre se garantiza una energía estable.
¿Puede esta unidad de frecuencia variable comunicarse con un sistema de control central?
Sí, el GD200A-004G / 5R5P-4 soporta el protocolo de comunicación MODBUS, lo que le permite integrarse sin problemas en una red industrial más amplia. Esto permite el monitoreo remoto de parámetros como la frecuencia de salida, la corriente y el voltaje, así como el control remoto y el diagnóstico de fallas desde un sistema central PLC o SCADA, facilitando una mejor gestión del sistema y una solución de problemas más rápida.
4. ¿Cuáles son los puntos clave de mantenimiento para esta unidad?
El mantenimiento es en gran parte preventivo. El enfoque principal debe estar en garantizar que las vías de enfriamiento estén limpias y sin obstáculos para evitar el sobrecalentamiento. Se recomienda comprobar periódicamente la estanqueidad de las conexiones de alimentación durante el tiempo de inactividad programado. La herramienta más poderosa es la monitorización: el uso del historial completo de fallas y las funciones de diagnóstico de la unidad permite el mantenimiento predictivo, ayudando a abordar problemas potenciales antes de que conduzcan a fallas.
5. ¿Se requiere una resistencia de frenado para todas las aplicaciones con esta unidad?
No, no se requiere una resistencia de frenado para todas las aplicaciones. Este modelo de accionamiento tiene una unidad de frenado incorporada para unidades de hasta 30kW. Normalmente se necesita una resistencia de frenado en aplicaciones con cargas de alta inercia o aquellas que requieren una desaceleración rápida, como ascensores o centrífugas, para disipar la energía regenerada. Para bombas y ventiladores con requisitos de parada más graduales, los métodos de frenado incorporados pueden ser suficientes.
