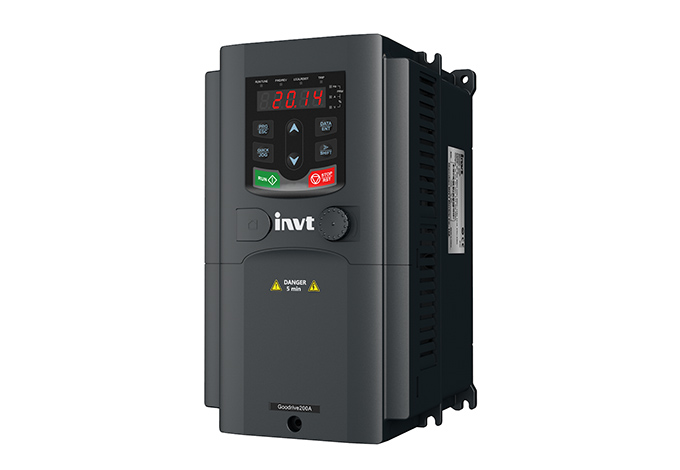

Inverter de frecuencia vectorial general compacto INVT GD20-0R7G-S2

Visión general del producto y posicionamiento estratégico

El INVT Goodrive20 (modelo GD20-0R7G-S2) es un inversor de frecuencia compacto que encarna la integración de tecnología de accionamiento avanzada en un diseño eficiente en el espacio. Este modelo específico, con una potencia nominal de 0,75 kW y una entrada de 220 V monofásica, sirve como componente central de la serie INVT GD20, que está diseñada para ofrecer un rendimiento robusto para un amplio espectro de aplicaciones industriales. Como inversor vectorial general, utiliza el control vectorial sin sensor para proporcionar un rendimiento superior de accionamiento del motor, lo que lo convierte en una solución versátil para aplicaciones que requieren un control preciso de velocidad y par sin la necesidad de un codificador de retroalimentación.

INVT ha posicionado la serie GD20 como una oferta competitiva en el mercado mundial de accionamientos de automatización compactos, que equilibra alta funcionalidad con rentabilidad. La serie está diseñada para satisfacer la creciente demanda de accionamientos que son potentes y fáciles de integrar en los sistemas de control existentes, que soportan todo, desde cintas transportadoras simples hasta equipos de mecanizado complejos.

Especificaciones técnicas y arquitectura funcional

El GD20-0R7G-S2 está definido por un conjunto de parámetros técnicos precisos y una rica suite de características incorporadas. Su núcleo operativo se basa en una sofisticada arquitectura de inversores que convierte la potencia de CA entrante en una salida controlada para motores asíncronos estándar.

Arquitectura de potencia: El inversor acepta una entrada de CA monofásica de 220V a 240V y ofrece una salida trifásica adecuada para un motor de 0,75 kW. Esto lo hace ideal para instalaciones de alimentación monofásica. Su rango de frecuencia de salida es de 0 Hz a 400 Hz, acomodando todo, desde el deslizamiento preciso de baja velocidad hasta las operaciones de alta velocidad.

Paradigma de control: Empleando una estrategia de control vectorial sin sensor, la unidad puede lograr un alto rendimiento de par a bajas velocidades (150% de par a partir de 0,5 Hz) sin requerir un generador de pulsos (PG). Este método de control desacopla eficazmente el par y el flujo, lo que permite un control independiente similar a los motores de CC, lo que resulta en una excelente respuesta dinámica y estabilidad de velocidad bajo condiciones de carga variables.

Protección y durabilidad: La unidad está fortificada con un conjunto completo de funciones protectoras, incluyendo sobrecorriente, sobrevoltaje, bajo voltaje, pérdida de fase y protección contra sobretemperatura. Su diseño independiente de enfriamiento de conductos de aire evita la acumulación de polvo y partículas en componentes internos, lo que mejora significativamente la fiabilidad a largo plazo en entornos industriales exigentes. El chasis está clasificado a IP20, lo que indica protección contra el contacto con partes vivas pero no contra el agua, lo que requiere la instalación en un panel de control adecuado.

Características de rendimiento y ventajas del sistema

La ingeniería detrás del GD20-0R7G-S2 se traduce en varias ventajas clave de rendimiento que benefician directamente a la eficiencia operativa del usuario final y la funcionalidad de la máquina.

Control de procesos mejorado y eficiencia energética: el control preciso del inversor sobre la velocidad del motor permite una perfecta coincidencia de la salida de accionamiento con el requisito de carga real. Esto elimina el desperdicio de energía asociado con motores de velocidad constante acelerados por medios mecánicos. En aplicaciones como bombas y ventiladores, esto puede conducir a un ahorro de energía sustancial, a veces superando el 50% en comparación con la operación directa en línea. Además, su controlador PID incorporado permite el control directo en bucle cerrado de parámetros físicos como presión, flujo o temperatura, mejorando la calidad y la consistencia del proceso general.

Gestión del motor superior y operación suave: El accionamiento ofrece múltiples rampas de aceleración y desaceleración (lineal y curva S), que se pueden configurar para eliminar choques mecánicos durante los ciclos de arranque y parada. Esta operación suave reduce la tensión en los engranajes, las correas y los rodamientos, extendiendo así la vida útil de todo el sistema mecánico. Características como un freno de inyección de CC proporcionan una parada controlada sin la necesidad de un freno mecánico externo en muchos casos.

Flexibilidad operativa y funcionalidad incorporada: El GD20-0R7G-S2 viene con una gran cantidad de funciones preprogramadas que aumentan su versatilidad. Estos incluyen ajustes de velocidad en varios pasos, un PLC simple programable para crear secuencias automatizadas y una función de "arranque volante" que permite al inversor capturar sin problemas un motor giratorio antes de aplicar el control. Esto lo hace adecuado para aplicaciones donde la recuperación de fallos de energía es crítica.

Espectro de aplicación y escenarios de implementación

La combinación de tamaño compacto, rendimiento vectorial y características ricas hace que este inversor vectorial general sea adecuado para una variedad de industrias y máquinas.

Manejo de materiales y logística: Es ideal para controlar las cintas transportadoras, los sistemas de clasificación y los ascensores, donde el arranque y la parada sin problemas son esenciales para la estabilidad de la carga y la longevidad del sistema.

Maquinaria de envasado y plástico: en máquinas de envasado, el inversor puede controlar con precisión los procesos de alimentación y sellado de película, mientras que en pequeñas máquinas de moldeo por inyección o extrusoras, puede gestionar el motor de bomba hidráulica con alta demanda de par.

Automatización Industrial General: La unidad encuentra un amplio uso en maquinaria de procesamiento de alimentos, equipos textiles, herramientas de trabajo de la madera y prensas de impresión. Su diseño compacto del inversor de frecuencia es particularmente ventajoso en estos sectores donde el espacio del panel de control es a menudo limitado, y la facilidad de mantenimiento es una prioridad.

Perspectiva ampliada: El papel de los inversores vectoriales compactos en la automatización moderna

Comprender el contexto más amplio de la tecnología de accionamiento y los principios de diseño del sistema es crucial para maximizar el valor de un componente como el GD20-0R7G-S2.

1.El espectro de la tecnología de accionamiento: V / f vs.Vector Control

El GD20-0R7G-S2 cae en la categoría de un inversor vectorial general, un paso por encima de los accionamientos básicos V/f (voltaje a frecuencia). Mientras que un accionamiento V/f simplemente mantiene una relación constante entre la tensión de salida y la frecuencia, la tecnología de control vectorial descompone la corriente del motor en dos componentes separados: uno para generar par y otro para producir flujo magnético. Este control independiente permite un rendimiento significativamente mejor.

Control V/f: Adecuado para aplicaciones sencillas de par variable como ventiladores y bombas donde el control preciso de la velocidad no es crítico. Es una solución rentable, pero lucha con el par de baja velocidad y la respuesta dinámica a los cambios de carga.

Control vectorial (sin sensor): Este método, utilizado por el GD20, proporciona un alto par de arranque y una excelente regulación de velocidad, lo que lo hace adecuado para aplicaciones de par constante como transportadores, mezcladores y elevadores. Ofrece un rendimiento cercano al de un sistema vectorial de bucle cerrado pero sin el costo y la complejidad de un codificador.

Control vectorial de bucle cerrado: El nivel de rendimiento más alto, utilizado en aplicaciones que requieren un control de velocidad y posición extremadamente precisos, como la maquinaria CNC. Requiere una retroalimentación del codificador del motor.

El control vectorial sin sensor del GD20-0R7G-S2 ofrece un equilibrio óptimo, ofreciendo un alto rendimiento para la gran mayoría de las aplicaciones industriales sin el costo adicional y la complejidad de cableado de un sensor de retroalimentación.

Consideraciones críticas de integración de sistemas y abastecimiento

El despliegue exitoso de este inversor requiere atención a los componentes auxiliares y la configuración adecuada.

Selección de resistencia de frenado: Para aplicaciones que involucran cargas de alta inercia o ciclos de desaceleración rápida, una resistencia de frenado externa es obligatoria. Esta resistencia disipa la energía regenerativa generada por el motor durante el frenado, evitando que el bus de CC del inversor produzca fallos de sobretensión. La resistencia y la potencia nominales de la resistencia deben seleccionarse cuidadosamente en función del par de frenado requerido y del ciclo de trabajo del evento de frenado.

Redes de comunicación y control: El puerto de comunicación RS-485 incorporado soporta el protocolo MODBUS-RTU, lo que permite una integración sin problemas en redes de automatización de fábrica para monitoreo y control centralizados. Esta conectividad digital es una piedra angular de las modernas estrategias de Internet Industrial de las Cosas (IIoT).

Suministro y soporte técnico: Si bien la serie GD20 está ampliamente disponible, es crucial adquirir unidades de distribuidores autorizados o fuentes confiables para garantizar la autenticidad del producto, el acceso a las actualizaciones de firmware y recibir soporte técnico cualificado.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la ventaja principal del control vectorial sin sensor en este inversor?

La ventaja clave es que proporciona un control de alto rendimiento, específicamente un alto par de arranque y una excelente estabilidad de velocidad bajo variaciones de carga, sin requerir un dispositivo de retroalimentación del codificador. Esto simplifica el sistema, reduce el cableado y reduce el costo total, al tiempo que ofrece un rendimiento superior al control V / f básico para una amplia gama de aplicaciones.

¿Puede este inversor de 0,75 kW usarse en un entorno de alimentación trifásica?

No, el modelo GD20-0R7G-S2 está diseñado específicamente para una fuente de alimentación de entrada monofásica (220-240V AC). Intentar conectarlo a un suministro trifásico podría dañar la unidad. Para aplicaciones de entrada trifásicas, deben seleccionarse otros modelos dentro de la serie GD20, típicamente denotados con un sufijo diferente.

3. ¿Cuándo se requiere una resistencia de frenado externa para esta unidad?

Una resistencia de frenado externa es necesaria en aplicaciones donde se requiere que el motor desacelere rápidamente cargas de inercia grandes, o donde el tiempo de desaceleración natural es demasiado largo para el proceso. Los ejemplos incluyen transportadores verticales, centrífugas o maquinaria que requieren tiempos de ciclo rápidos. La resistencia evita que el inversor se dispare por una falla de sobrevoltaje disipando de forma segura la energía regenerativa.

4. ¿Cómo mejora el controlador PID incorporado la funcionalidad del inversor?

El controlador PID integrado transforma el inversor de un simple controlador de velocidad en un regulador de bucle de proceso. Permite que el accionamiento ajuste automáticamente la velocidad del motor basándose en la retroalimentación de un sensor (por ejemplo, para la presión, el flujo o la temperatura) para mantener un punto de ajuste deseado. Esto elimina la necesidad de un controlador de procesos externo, simplificando la arquitectura del sistema y reduciendo los costos.
