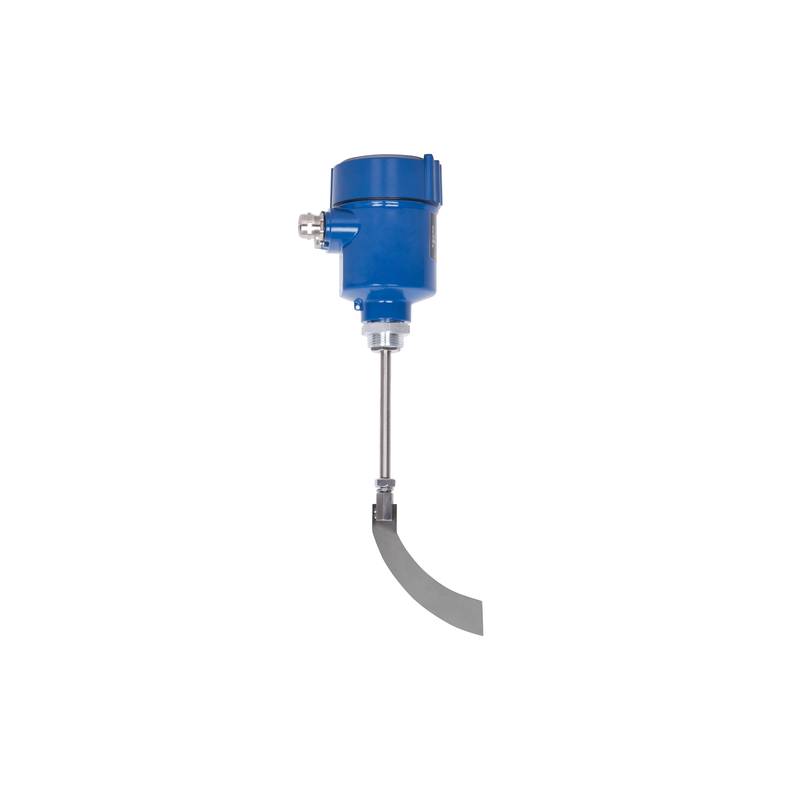

El interruptor de nivel de paleta rotativa ALZK-500 proporciona una detección de materiales sólidos confiable en estado sólido para aplicaciones de polvos y granulares. Diseñado para un rendimiento robusto, esta unidad se integra perfectamente en arquitecturas de control industrial.
El interruptor de nivel de paleta rotativa ALZK-500 es un dispositivo de control de campo especializado diseñado para detectar la altura del nivel de materiales sólidos, como polvos y sustancias granulares, en entornos de procesamiento industrial. Los operadores de plantas e ingenieros de mantenimiento en sectores como el procesamiento de alimentos, productos farmacéuticos y fabricación química se enfrentan a desafíos persistentes relacionados con la detección confiable de sólidos bajo condiciones severas de polvo, apelmazamiento de materiales y desgaste mecánico. Este producto resuelve estos problemas mediante el empleo de un diseño de sellado especializado, capacidades excepcionales de protección contra sobrecargas y un marco de instalación mecánica simplificado. Operando principalmente dentro de la capa de control de campo de la arquitectura de automatización industrial, se interconecta directamente con la lógica de relés locales o controladores lógicos programables para evitar el desbordamiento de tolvas, condiciones de funcionamiento en seco y la escasez de material. Al convertir la resistencia mecánica de la paleta en señales de conmutación eléctrica confiables, garantiza un monitoreo de inventario automatizado y continuo sin requerir rutinas de calibración complejas.
Especificaciones técnicas
Rango de medición: 0 ~ 2000 mm
Temperatura de funcionamiento: -10 ~ 350 ℃
Fuente de alimentación: 24 VDC / 220 VAC
Material de la carcasa: Aleación de aluminio fundido a presión
Protección del gabinete: IP65
Conexión a proceso: Brida con rosca G1
Rango de torque: Tensión multietapa ajustable
Contacto de salida: Salida de relé SPDT 5 A a 250 VAC
Cómo funciona
El ciclo operativo se basa en un micromotor síncrono que impulsa una paleta de rotación a una velocidad constante y baja cuando la cámara de medición está libre de material.
A medida que los sólidos a granel se acumulan y sumergen las cuchillas de la paleta, la resistencia física detiene la rotación del eje interno, generando un torque reactivo contra el mecanismo de resorte interno.
Esta deflexión rotacional fuerza la activación de un microinterruptor, alterando el estado de contacto eléctrico para señalar una alarma de alto nivel o una condición de enclavamiento de control.
Una vez que el nivel del material desciende por debajo del radio de la paleta, la tensión del resorte interno restablece el eje principal a su posición original, liberando el microinterruptor y reanudando la rotación del motor.
Los usuarios pueden ajustar la configuración de tensión interna para que coincida con densidades de material a granel específicas, asegurando un equilibrio de sensibilidad para polvos ligeros frente a gránulos pesados.
[DIAGRAMA: Vista explosionada del motor interno del ALZK-500, el conjunto de ajuste de tensión del resorte y la disposición de sellado del eje de la paleta]
Por qué elegir este producto
Cuando su instalación de manipulación a granel requiere una detección de nivel confiable en medios densos y abrasivos, este producto ofrece una durabilidad excepcional a través de un eje reforzado y una estructura de rodamientos que soporta cargas laterales pesadas.
Cuando su aplicación exige resistencia a procesos térmicos extremos, esta unidad ofrece estabilidad operativa de hasta 350 ℃ a través de un diseño especializado de aislamiento de alta temperatura.
Cuando sus ingenieros de instalación necesitan una configuración mecánica rápida y sin complicaciones, este interruptor proporciona montajes de brida roscada estandarizados que se integran directamente en los puertos de recipientes existentes.
Cuando su planta requiere compatibilidad con múltiples voltajes para diversos paneles eléctricos, este equipo se adapta sin esfuerzo a los estándares de suministro de 24 VDC y 220 VAC.
Cuando su programa de mantenimiento requiere minimizar el tiempo de inactividad inesperado, el robusto embrague de protección contra sobrecargas evita que el motor se queme durante bloqueos mecánicos severos.
Cuando su equipo de adquisiciones evalúa el valor del ciclo de vida a largo plazo, este interruptor garantiza una vida útil de servicio confiable y de bajo mantenimiento respaldada por Beijing Zhongping Technology, que proporciona asistencia técnica profesional y una disponibilidad confiable de componentes locales.
Integración de sistemas y configuración de hardware
La integración en gabinetes de control industrial o cajas de conexiones de campo requiere prestar mucha atención a las prácticas de cableado eléctrico para evitar modos de falla industrial comunes. Conecte la fuente de alimentación y los terminales de salida de relé utilizando cables multipolares apantallados para aislar las señales de control de las líneas de motores de alto voltaje y variadores de frecuencia. Asegúrese de que los blindajes de los cables estén terminados adecuadamente en el bus de tierra del panel de control para eliminar la interferencia electromagnética y los bucles de tierra. Al montar la unidad en silos de almacenamiento o recipientes de proceso, verifique que el ángulo de inserción evite el impacto directo de material a alta velocidad durante los ciclos de llenado neumático. Utilice selladores de roscas o juntas adecuados que coincidan con la clasificación de presión del recipiente de proceso para mantener la integridad estructural y evitar la entrada de polvo en la interfaz de la brida de montaje.
Confiabilidad y durabilidad ambiental
Diseñada para un servicio industrial exigente, la unidad cuenta con una clasificación de protección de ingreso IP65 que protege los componentes electromecánicos internos de la acumulación de polvo fino y chorros de agua de lavado. El mecanismo de transmisión interno incorpora barreras térmicas especializadas y lubricantes de alta temperatura para mantener la integridad operativa en entornos térmicos hostiles de hasta 350 ℃. Para maximizar la longevidad operativa, el mantenimiento de rutina debe incluir la inspección del eje de la paleta externa en busca de acumulación de material o desgaste abrasivo durante los paros programados de la planta. La construcción mecánica robusta y los rigurosos estándares de control de calidad de fábrica garantizan un tiempo medio prolongado entre fallas, minimizando las paradas operativas inesperadas en líneas críticas de manipulación de materiales.
Guía de selección y opciones alternativas
La selección del interruptor de nivel correcto requiere evaluar la temperatura del recipiente, la densidad del material y la compatibilidad de la conexión de brida para adaptarse con precisión a las restricciones del proceso. Para aplicaciones de temperatura ambiente estándar que involucran polvos ligeros, las configuraciones estándar proporcionan una sensibilidad óptima y rentabilidad. Al manipular tolvas de agregados a alta temperatura o gránulos químicos pegajosos, se recomiendan variantes especializadas de alta temperatura o configuraciones de eje extendido. Beijing Zhongping Technology mantiene un inventario completo de componentes originales de automatización industrial y ofrece soporte profesional de selección de referencias cruzadas, asegurando una entrega rápida y un reemplazo sin problemas para los requisitos específicos de su planta.
Preguntas frecuentes (FAQ)
1. ¿Cuál es la disponibilidad actual de stock local y el tiempo de entrega para el ALZK-500?
Beijing Zhongping Technology mantiene un inventario regional activo de esta unidad para respaldar el envío inmediato y minimizar el tiempo de inactividad operativo causado por fallas en los equipos.
2. ¿Qué cobertura de garantía y procedimientos de RMA se aplican a esta unidad?
Este producto cuenta con el respaldo de una garantía de fábrica integral de 12 meses, con soporte técnico localizado y procesamiento eficiente de autorización de devolución de mercancía gestionado por Beijing Zhongping Technology.
3. ¿Cuáles son los requisitos de suministro de energía eléctrica y las especificaciones de consumo de energía?
La unidad admite opciones de entrada de energía dual de 24 VDC o 220 VAC, con una clasificación de consumo de energía interna de menos de 5 W durante la rotación normal del motor.
4. ¿Qué tipo de señal de salida eléctrica proporciona el interruptor al sistema de control?
Proporciona un contacto de salida de relé unipolar de doble vía (SPDT) estándar clasificado para conmutar hasta 5 A a 250 VAC.
5. ¿Cuál es la clasificación de temperatura máxima para aplicaciones de alta temperatura?
La unidad está diseñada para operar continuamente en temperaturas ambiente de proceso de hasta 350 ℃.
6. ¿Qué tamaño de rosca mecánica o brida se utiliza para el montaje en el proceso?
Utiliza una conexión de brida roscada G1 estándar para una fijación segura al recipiente.
7. ¿Cómo se ajusta la sensibilidad de la paleta para diferentes densidades de material?
La sensibilidad se ajusta a través de un mecanismo de tensión de resorte interno que permite a los operadores calibrar el umbral de torque según el peso del polvo o gránulo.
8. ¿Cuál es la clasificación de protección de ingreso del gabinete contra el polvo y la humedad?
La carcasa tiene una clasificación según los estándares IP65, lo que proporciona una protección confiable contra la entrada de polvo y chorros de agua a baja presión.
