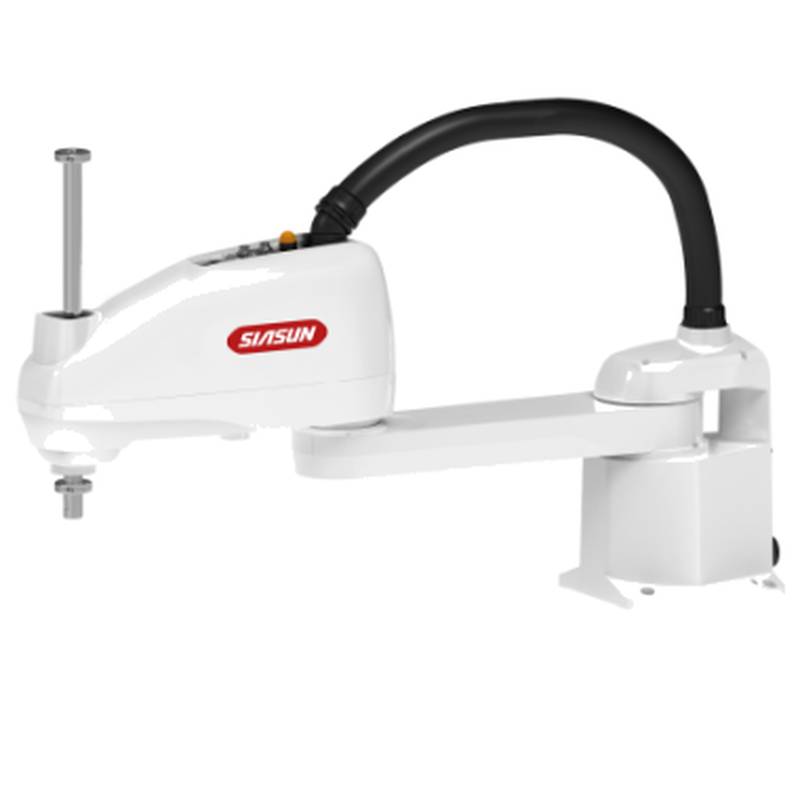

Brazo manipulador robótico SCARA de 4 ejes - SIASUN SA10A-10/0.80

El brazo robótico de 4 ejes SIASUN SA10A-10/0.80 es un manipulador robótico SCARA especializado, diseñado para tareas de paletizado y manipulación de materiales automatizadas de alta velocidad. Operando dentro de líneas de producción industrial, esta unidad proporciona un alcance de 800 mm para facilitar la colocación precisa de componentes y la transferencia de carga. Mantener un rendimiento óptimo requiere la lubricación programada de los actuadores de las articulaciones y la inspección periódica de la interfaz de comunicación del controlador. Al integrar una cinemática robusta y un control de movimiento escalable, este manipulador aborda los requisitos mecánicos de entornos de fabricación densos. Sirve como un componente central para secuencias de ensamblaje donde los tiempos de ciclo rápidos y la precisión de posicionamiento son métricas operativas fundamentales.

Posicionamiento de tipo y categoría de producto

Este equipo pertenece a la categoría SCARA (Brazo robótico de ensamblaje de cumplimiento selectivo), caracterizado por una alta rigidez en el eje vertical y flexibilidad en el movimiento horizontal. Dentro de la jerarquía de la automatización industrial, funciona como una solución de manipulación de rango medio diseñada para tareas de trayectoria plana. Se diferencia de los robots industriales de seis ejes al centrarse en la velocidad y la eficiencia del espacio ocupado en lugar de la destreza espacial. Siguiendo esta clasificación, el SA10A-10/0.80 sirve como un módulo listo para la integración en instalaciones que transitan del paletizado manual a sistemas automatizados.

Especificaciones técnicas

Modelo: SA10A-10/0.80

Grados de libertad: 4

Alcance máximo: 800 mm

Capacidad de carga útil: 10 kg

Repetibilidad: ±0.02 mm

Rango de movimiento del eje 1: ±150 °

Rango de movimiento del eje 2: ±150 °

Carrera del eje 3: 200 mm

Rotación del eje 4: ±360 °

Sistema de control: Arquitectura propia de SIASUN

Interfaz de comunicación: EtherCAT/PROFINET

Grado de protección: IP54

Peso: 45 kg

Fuente de alimentación: 220 V CA

Aspectos destacados técnicos

El diseño estructural del SA10A-10/0.80 enfatiza la fundición de aleación de aluminio de alta rigidez para minimizar la vibración durante la desaceleración a alta velocidad. Esta elección de material asegura que el manipulador mantenga la integridad estructural incluso cuando opera a la capacidad máxima de carga útil durante ciclos de trabajo continuos.

Además, el sistema de accionamiento interno utiliza reductores de engranajes armónicos de alta precisión para lograr un posicionamiento repetible dentro de un umbral de 0.02 mm. Estos componentes están sellados para evitar la entrada de partículas, lo que extiende directamente el intervalo entre inspecciones de mantenimiento integrales.

Adicionalmente, la integración de una interfaz de control de arquitectura abierta permite una sincronización fluida con dispositivos periféricos secundarios. Esta capacidad permite a los operadores programar rutas de movimiento complejas sin necesidad de una amplia formación en software propietario o puentes de hardware externos.

Escenarios de aplicación

Paletizado automatizado: Esta unidad ejecuta patrones de apilamiento con un tiempo de ciclo reducido hasta en un 25% en comparación con los métodos de carga manual. Mantiene una trayectoria constante, asegurando una densidad de palet y estabilidad uniformes para la logística posterior. Manipulación de materiales de precisión: El manipulador gestiona la transferencia de componentes entre cintas transportadoras y estaciones de ensamblaje con una precisión repetible de ±0.02 mm. Esta precisión minimiza los errores de caída y reduce el desperdicio de material durante las operaciones de clasificación a alta velocidad. Ensamblaje de electrónica: En tareas que involucran la inserción de piezas pequeñas, la configuración del robot SCARA proporciona el cumplimiento horizontal necesario para evitar bloqueos mecánicos. Sus perfiles de aceleración rápida permiten tasas de rendimiento que superan las 60 unidades por minuto en entornos de fábrica controlados.

Recomendaciones de selección

Aplicación adecuada: Líneas de ensamblaje de placas de circuito de alta velocidad donde los tiempos de ciclo son ≤1.5s por unidad, la repetibilidad requerida es de ±0.02 mm y el entorno operativo tiene clima controlado. Este robot gestiona eficazmente los frecuentes movimientos de arranque-parada inherentes a dichos procesos sin exceder los límites del ciclo de trabajo. Aplicación no adecuada: Procesos de fundición de trabajo pesado o tareas de rectificado de metales donde la unidad esté expuesta a escombros de alta presión o cargas de choque que excedan el 150% de la capacidad nominal. La clasificación IP54 es insuficiente para entornos con polvo metálico conductor o niebla de alta humedad. Nota de comparación: Para proyectos que requieran un espacio de trabajo más grande, considere el SIASUN SA10A-10/1000, que ofrece un alcance de 1000 mm manteniendo la misma capacidad de carga útil de 10 kg que el SA10A-10/0.80.

Preguntas frecuentes

1. ¿Cuál es el tiempo de entrega estándar y hay unidades actualmente en stock?

Los pedidos del SA10A-10/0.80 suelen enviarse dentro de 15 a 25 días hábiles tras la recepción del pago. Mantenemos un inventario limitado de unidades principales, lo que permite un envío inmediato para configuraciones estándar. Para pedidos al por mayor que superen las 5 unidades, nuestro departamento de logística coordina un cronograma de entrega escalonado para que coincida con el cronograma de integración de su instalación. Debe comunicarse con nuestra oficina de ventas para confirmar la disponibilidad exacta del lote actual. Beijing Zhongping Technology asegura que todas las unidades se sometan a una prueba de funcionamiento de 24 horas antes de salir de nuestras instalaciones para garantizar la fiabilidad operativa al llegar a su sitio.

2. ¿Cuál es el peso total y el espacio de suelo requerido para la instalación?

El manipulador tiene un peso neto de 45 kg, lo que facilita la instalación en plataformas industriales estándar. La huella base requiere una superficie de montaje de al menos 300 mm por 300 mm para asegurar la estabilidad durante el movimiento a alta velocidad. Recomendamos utilizar pernos de alta resistencia M12 para asegurar la unidad a una base de acero con amortiguación de vibraciones. Nuestra guía de instalación proporciona diseños de anclaje detallados y diagramas de distribución de carga para su equipo de ingeniería. Adherirse a estas especificaciones evita la resonancia y mantiene la precisión de repetibilidad indicada durante toda la vida útil operativa del robot.

3. ¿Es el software de control compatible con los sistemas PLC existentes?

El controlador admite protocolos de comunicación estándar, incluidos EtherCAT y PROFINET, para una integración perfecta. Puede asignar los registros del robot directamente en su lógica PLC existente para un comando y monitoreo unificados. Proporcionamos un manual de comunicación completo y fragmentos de código de muestra para acelerar el proceso de configuración del enlace. Si requiere controladores de comunicación especializados para hardware antiguo, nuestro equipo de soporte técnico brinda consultoría de integración personalizada por una tarifa adicional. Esta flexibilidad asegura que el SA10A-10/0.80 se convierta en un componente nativo de su ecosistema de fabricación existente.

4. ¿Cómo solicito una cotización para este modelo específico de brazo robótico?

Los precios de este modelo oscilan entre $9,600 y $18,700 USD, dependiendo de las opciones de pinzas integradas y los paquetes de software de control. Los precios fluctúan debido a los tipos de cambio, aranceles y ajustes de fábrica. Para una cotización precisa adaptada a los requisitos de su proyecto, comuníquese directamente con Beijing Zhongping Technology. Nuestro equipo proporciona desgloses de costos detallados que incluyen envío, seguros y estimaciones de derechos de aduana bajo petición. Recomendamos proporcionar la ubicación de su sitio y el cronograma del proyecto para recibir una cotización que refleje los costos reales de entrega y las condiciones actuales del mercado.

5. ¿La compra incluye soporte de instalación en el sitio?

Los términos de compra estándar incluyen orientación técnica remota y acceso a nuestra base de conocimientos digital. Ofrecemos servicios opcionales de instalación y puesta en marcha en el sitio realizados por ingenieros certificados por una tarifa adicional. Este servicio cubre la nivelación mecánica, la validación de conectividad eléctrica y la optimización inicial de la ruta de movimiento para su tarea de paletizado específica. Si elige realizar la instalación internamente, nuestro equipo está disponible para una consulta de video en tiempo real durante la fase crítica de puesta en marcha. Priorizamos su continuidad operativa y brindamos asistencia técnica 24/7 para cualquier consulta de configuración durante la semana de instalación.

6. ¿Cuáles son los términos de garantía y la política de devolución para el SA10A-10/0.80?

El producto cuenta con una garantía de fábrica de 12 meses que cubre defectos de fabricación en los actuadores y el controlador. Si un componente falla bajo condiciones operativas normales, enviamos piezas de repuesto a través de mensajería urgente en un plazo de 48 horas. Los reclamos de garantía requieren la presentación del número de serie del robot y un informe de diagnóstico de su personal de mantenimiento. No aceptamos devoluciones de unidades usadas a menos que nuestro equipo de evaluación técnica considere que no funcionan tras la entrega. Por favor, inspeccione el embalaje en busca de daños durante el tránsito inmediatamente después de la llegada y documente cualquier discrepancia con el transportista.

7. ¿Qué tipo de mantenimiento se requiere para la fiabilidad a largo plazo?

El mantenimiento regular implica lubricar las cajas de engranajes de las articulaciones cada 2,000 horas operativas utilizando grasa sintética de alta calidad. Recomendamos inspeccionar el arnés de cables en busca de signos de fatiga cada 6 meses, particularmente los cables cerca de las articulaciones. El sistema de filtración de aire en el gabinete del controlador requiere limpieza o reemplazo cada trimestre para evitar el sobrecalentamiento. Seguir estos pasos reduce significativamente la probabilidad de tiempos de inactividad no programados. Nuestro portal de soporte proporciona una lista de verificación de mantenimiento descargable y tutoriales en video para estas tareas específicas.

8. ¿Cómo puedo obtener piezas de repuesto después de que expire el período de garantía?

Mantenemos un inventario completo de piezas de repuesto esenciales, incluidos actuadores, motores y juegos de cables. Puede solicitar estos componentes directamente a través de nuestro portal de soporte haciendo referencia al número de pieza que se encuentra en su manual. Garantizamos la disponibilidad de componentes críticos durante al menos 7 años a partir de la fecha de su compra. Para unidades más antiguas, ofrecemos servicios de mecanizado personalizado o modernización de componentes por una tarifa adicional para mantener su equipo en funcionamiento. Nuestro departamento de logística asegura un envío internacional rápido para minimizar el impacto de cualquier falla de hardware.

9. ¿Existen requisitos específicos de energía o ambientales para la operación?

La unidad funciona con una fuente de alimentación estándar de 220 V CA con una frecuencia estable de 50/60 Hz. El entorno de instalación debe mantener un rango de temperatura entre 0 °C y 45 °C y niveles de humedad inferiores al 80%. Aconsejamos instalar un disyuntor dedicado y un protector contra sobretensiones para proteger el controlador de los picos de energía industriales. Si el entorno de su instalación contiene exceso de niebla de aceite o polvo, sugerimos implementar un gabinete de presión positiva adicional para la base. La gestión ambiental adecuada es esencial para evitar la degradación prematura de los sensores y componentes electrónicos internos.

10. ¿Se puede personalizar este robot para pinzas específicas o accesorios de efecto final?

La brida de la muñeca está diseñada según los estándares ISO 9409-1, lo que permite la fijación de varias pinzas de vacío o mecánicas. Puede integrar efectores finales de terceros fácilmente conectándolos a través de los puertos de E/S disponibles en el brazo del robot. Nuestro equipo de ingeniería ayuda con los cálculos de carga para asegurar que su pinza específica no exceda el límite de carga útil de 10 kg o las restricciones de par. Para aplicaciones complejas que requieran cambios de múltiples herramientas, proporcionamos consultoría de diseño por una tarifa adicional. Nuestro objetivo es asegurar que sus herramientas de fin de brazo estén totalmente optimizadas para los requisitos de velocidad y precisión de su ciclo de paletizado específico.
