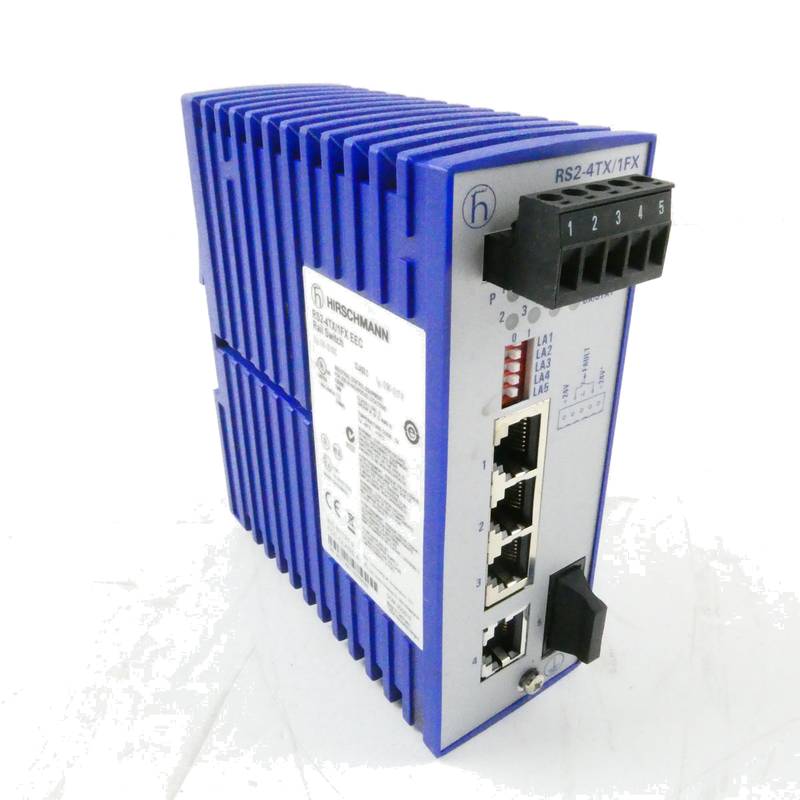

El Hirschmann RS2-4TX/1FX EEC es un modelo de fiabilidad en el ámbito de las redes industriales, diseñado explícitamente como un interruptor industrial endurecido para prosperar en condiciones que incapacitarían el equipo comercial estándar. Este interruptor Ethernet industrial ofrece una conectividad robusta con una mezcla de puertos de cobre y fibra óptica, lo que garantiza la estabilidad de la red en entornos eléctricamente ruidosos y físicamente desafiantes. Su diseño compacto, montable en riel DIN, junto con un amplio rango de temperatura de funcionamiento y un historial comprobado de alta fiabilidad, lo convierte en un componente indispensable para la construcción de infraestructuras de red resistentes en sectores como la automatización de fábricas, el control de procesos y los sistemas de transporte. Este dispositivo incorpora el principio básico de la tecnología operativa: un rendimiento sin problemas durante un ciclo de vida prolongado con un tiempo de inactividad mínimo.
1. Visión general del producto y funcionalidad básica
El Hirschmann RS2-4TX/1FX EEC es un conmutador Ethernet Industrial no gestionado que emplea un modo de conmutación de almacenamiento y reenvío, que soporta tanto los estándares Ethernet de 10 Mbit/s como Fast Ethernet de 100 Mbit/s. Su función principal es proporcionar un segmento de red altamente fiable y sin mantenimiento, conectando dispositivos críticos en un sistema de control industrial. La designación "endurecido" no es un mero término de marketing; es una referencia directa a la capacidad de la unidad para soportar temperaturas extremas, fuertes vibraciones e interferencia electromagnética, lo que garantiza una transmisión de datos consistente donde más importa.
Como parte de la famosa serie RS2 de Hirschmann, este conmutador está construido en torno a una filosofía de "establecer y olvidar", que no requiere configuración mientras ofrece características esenciales de gestión de red como el aprendizaje automático de direcciones, el reconocimiento automático de polaridad y el cruce automático en sus puertos de cobre. Esta capacidad de plug-and-play reduce significativamente el tiempo y la complejidad de la instalación. La integración de interfaces eléctricas y ópticas permite un diseño de red flexible, lo que permite la extensión de la red a largas distancias y la creación de una columna vertebral estable que es inmune al ruido eléctrico.
Especificaciones técnicas y diseño físico
Configuración de puertos e interfaces de red
Este interruptor industrial endurecido está equipado con un total de seis puertos, divididos estratégicamente para ofrecer versatilidad de conectividad. Cuenta con cuatro puertos 10/100BASE-TX RJ45 para conectar dispositivos a través de cableado de cobre de par torcido estándar. Estos puertos soportan la negociación automática y la polaridad automática, simplificando la conexión de PC, PLC, HMI y otros dispositivos de campo. Crucialmente, también incluye dos puertos de fibra óptica multimodo 100BASE-FX con conectores SC. La inclusión de puertos de fibra permite que el conmutador puente diferentes segmentos de red sobre distancias inmunes a EMI / RFI, una característica crítica en entornos industriales.
Robustdad eléctrica y ambiental
El interruptor funciona en una entrada de potencia de 24 V DC con un amplio rango de tolerancia de -25% a +30%. Cuenta con una capacidad de redundancia de energía, lo que permite una configuración de fuente de alimentación más fiable. Con un consumo máximo de potencia de 5,4 W, es un componente eficiente en cualquier panel de control. La robustez del dispositivo se subraya por su rango de temperatura operativa de -40 ° C a + 70 ° C y un rango de temperatura de almacenamiento de -40 ° C a + 85 ° C, asegurando que el rendimiento se mantiene en almacenes sin calentamiento o bajo exposición directa al sol. Está protegido a las normas IP20, lo que lo hace seguro del contacto con objetos sólidos grandes.
Construcción física y métricas de fiabilidad
Ubicado en una carcasa metálica compacta y robusta de 47 mm x 135 mm x 111 mm (ancho x altura x profundidad), el interruptor está diseñado para un uso eficiente del espacio en un riel DIN estándar de 35 mm. Pesando solo 320 gramos, es resistente y ligero. Un indicador clave de su robustez es su tiempo medio calculado entre fallas (MTBF) de 51,4 años (de acuerdo con la norma MIL-HDBK-217F), un testimonio de su excepcional longevidad de diseño y idoneidad para aplicaciones críticas donde el fallo no es una opción.
Características 3.Key y ventajas operacionales
Resistencia inigualable y cumplimiento industrial
La característica definidora de este Switch Industrial Ethernet es su diseño endurecido. Cumple con estrictas normas de EMC industriales, incluyendo inmunidad a la descarga electrostática (ESD) en contacto de 6 kV y descarga de aire de 8 kV, transientes rápidos eléctricos (explosión) a 2 kV en líneas eléctricas e inmunidad a sobretensiones según EN 61000-4-5. Además, cumple con las normas de resistencia a la vibración y los choques (IEC 60068-2-6 e IEC 60068-2-27), lo que garantiza que seguirá siendo operativo en entornos con maquinaria pesada y vibraciones constantes.
Diagnóstico integral y seguridad
A pesar de ser un interruptor no gestionado, proporciona retroalimentación de diagnóstico esencial a través de indicadores LED para potencia, estado de enlace, actividad de datos y fallas. También incluye un contacto de señal (relé de falla) que se puede utilizar para activar una alarma externa en caso de falla de la fuente de alimentación, proporcionando una capa esencial de monitoreo del sistema. El dispositivo lleva varias certificaciones de seguridad, incluyendo cUL 508 para equipos industriales, cUL 1604 para ubicaciones peligrosas (Clase 1 Div 2) y cUL 60950 para equipos de TI, lo que garantiza su aprobación para uso en una amplia gama de geografías e industrias.
Integración y mantenimiento de red simplificados
Las características automáticas de los puertos de cobre (auto-negociación, auto-MDI / MDIX, auto-polaridad) hacen que la instalación sea prácticamente infalible, eliminando la necesidad de cables cruzados o configuración manual. El mecanismo de conmutación de almacenamiento y reenvío con aprendizaje automático de direcciones garantiza un reenvío eficiente y sin colisiones de paquetes de datos. Esta combinación de características da como resultado un dispositivo que no requiere mantenimiento continuo o conocimiento técnico de redes para operar, lo que contribuye a un menor costo total de propiedad.
Áreas de aplicación primarias y soluciones de la industria
Este interruptor industrial endurecido encuentra su propósito en una multitud de sectores exigentes. En la automatización de fábricas, se despliega en el taller para conectar PLC, accionamientos de motores, controladores robóticos y matrices de sensores, formando una columna vertebral de red fiable que es inmune a la EMI generada por motores y accionamientos de alta potencia. Su robusta construcción lo hace ideal para su uso en la fabricación de automóviles, líneas de envasado y otros entornos industriales duros.
En industrias de procesos como el tratamiento de agua, petróleo y gas, y plantas químicas, la capacidad del interruptor para operar en amplios intervalos de temperatura y sus certificaciones para lugares peligrosos lo hacen una opción segura y confiable. Los puertos de fibra óptica son particularmente valiosos en estos entornos para crear enlaces de larga distancia entre salas de control e instalaciones de campo remotas, a menudo abarcando varios kilómetros, manteniendo la integridad de la señal y el aislamiento.
El sector del transporte, incluidos los sistemas de gestión ferroviaria y de tráfico, también se beneficia de la resistencia a las vibraciones del interruptor y el funcionamiento a temperatura extendida. Se puede usar en armarios de carretera para el control de semáforos o en aplicaciones de señalización ferroviaria, donde la falla de la red no es una opción. Su diseño compacto DIN-rail lo hace igualmente adecuado para el despliegue en subestaciones de distribución de energía y para redes de control de automatización de edificios.
Preguntas frecuentes (FAQ)
¿Cuál es la principal ventaja de usar un interruptor industrial endurecido como el RS2-4TX/1FX EEC sobre un interruptor de oficina estándar?
La principal ventaja es la fiabilidad superior en condiciones extremas. Un interruptor de oficina estándar está diseñado para un entorno climatizado. En contraste, este interruptor industrial endurecido está construido para soportar temperaturas extremas de -40 ° C a + 70 ° C, fuertes vibraciones de maquinaria e interferencia electromagnética significativa. Su carcasa metálica robusta, el montaje seguro de DIN-rail y los componentes internos recubiertos conformal lo protegen del polvo, la humedad y las atmósferas corrosivas, asegurando el funcionamiento ininterrumpido de la red donde más se necesita.
¿Cómo mejoran los puertos de fibra óptica de este conmutador el diseño de red en un entorno industrial?
Los dos puertos de fibra óptica multimodo 100BASE-FX proporcionan dos beneficios críticos: inmunidad al ruido y extensión a larga distancia. El ruido eléctrico de los motores y accionamientos puede degradar severamente las señales en los cables de cobre. Los cables de fibra óptica son completamente inmunes a esta interferencia electromagnética (EMI), lo que garantiza la integridad de los datos. Además, las conexiones de fibra pueden abarcar distancias mucho mayores que el límite de 100 metros de Ethernet de cobre estándar, lo que le permite conectar segmentos de red entre edificios o a través de una planta grande sin degradación de la señal.
¿Es este interruptor adecuado para una ubicación con un riesgo potencial de explosión?
Sí, el Hirschmann RS2-4TX/1FX EEC tiene la certificación cUL 1604 Clase 1 División 2. Esto significa que está aprobado para su uso en lugares peligrosos donde gases inflamables, vapores o polvo pueden estar presentes en condiciones anormales. Esta certificación lo convierte en una opción segura y conforme para el despliegue en muchas áreas dentro de las industrias petrolera y de gas, química y farmacéutica.
¿Qué significa la calificación MTBF (tiempo medio entre fallos) de 51,4 años para un usuario?
La calificación MTBF de 51,4 años es una proyección estadística de fiabilidad, calculada de acuerdo con el estándar MIL-HDBK-217F. Para un usuario, esto se traduce en una probabilidad excepcionalmente baja de fallo durante la vida útil del conmutador. Proporciona un alto grado de confianza en la durabilidad a largo plazo del producto y reduce el costo total de propiedad al minimizar el riesgo de tiempo de inactividad no planificado y los costos asociados de mantenimiento y reemplazo.
¿Se puede utilizar este interruptor para crear un sistema de alimentación redundante?
Sí, el interruptor soporta la redundancia de potencia de 24 V DC. Esta característica le permite conectar dos fuentes de alimentación de 24 V DC separadas al bloque terminal del interruptor. Si falla la fuente de alimentación primaria, el conmutador continuará funcionando sin problemas usando la fuente secundaria sin ninguna interrupción del tráfico de red. Esta es una característica crítica para aplicaciones donde se requiere la máxima disponibilidad de red.
