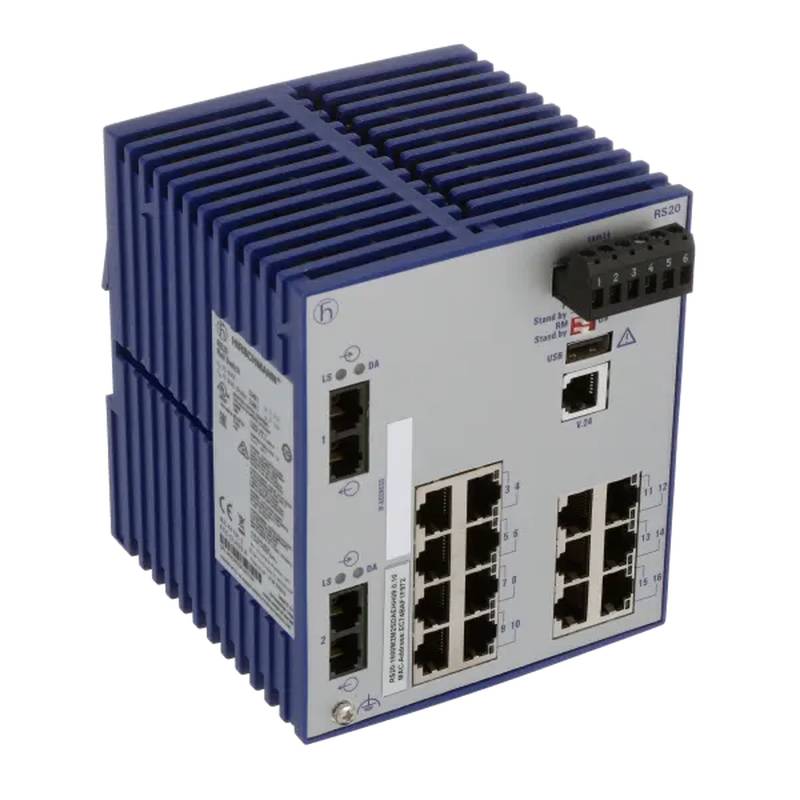

El Hirschmann RS20-1600M2M2SDAUHC es un ejemplo de fiabilidad y durabilidad en el ámbito de las redes industriales. Este dispositivo es un conmutador Ethernet industrial endurecido que proporciona una conectividad robusta de conmutador Ethernet rápido, diseñado específicamente para funcionar sin defectos en condiciones duras donde los conmutadores comerciales estándar fallarían. Como parte de la estimada serie Open Rail de Hirschmann, encarna una filosofía de diseño que prioriza el máximo tiempo de actividad, la estabilidad operativa y la integración sin problemas en sistemas de control industrial automatizados. Este interruptor sirve como una columna vertebral de comunicación crítica, asegurando el intercambio de datos en tiempo real para maquinaria, PLC y sensores en varios sectores exigentes, incluyendo la fabricación, la automatización de procesos y aplicaciones de servicios públicos.
1. Visión general del producto y funcionalidad básica
El RS20-1600M2M2SDAUHC es un conmutador Ethernet Industrial administrado que funciona como un componente de red central dentro de una arquitectura de automatización más grande. Opera sobre el principio de conmutación de almacenamiento y reenvío, asegurando la integridad de los datos comprobando cada trama para detectar errores antes de reenviarla al puerto de destino. Este conmutador está diseñado para integrarse en una red controlada donde un sistema de gestión central puede supervisar sus operaciones. Su función principal es proporcionar un tejido de red determinista y fiable para protocolos industriales sensibles al tiempo.
Un aspecto clave de su diseño es la construcción "todo en uno" o monolítica, que mejora su robustez mecánica en comparación con los diseños modulares. Este Switch Fast Ethernet está equipado con un conjunto completo de funciones de gestión y diagnóstico accesibles a través de varias interfaces, incluyendo una consola serie, interfaz web y SNMP, lo que permite una configuración detallada y un monitoreo en tiempo real de la salud de la red.
Especificaciones técnicas detalladas y datos de rendimiento
El Hirschmann RS20-1600M2M2SDAUHC está definido por un conjunto de parámetros técnicos que subrayan su idoneidad para el funcionamiento industrial continuo.
Configuración de puertos: El conmutador cuenta con un total de 16 puertos Fast Ethernet (10/100 Mbps). Esto incluye 14 puertos eléctricos estándar 10/100Base-TX con conectores RJ45 y 2 puertos de enlace ascendente 100Base-FX adicionales que usan conectores de fibra de tipo SC multimodo. Esta combinación permite topologías de red flexibles, la conexión de dispositivos finales a través de cobre y el uso de fibra para conexiones de columna vertebral de larga distancia inmunes al ruido.
Características eléctricas y fuente de alimentación: Diseñado para esquemas de energía industrial, acepta un amplio rango de voltaje de entrada de CC de 9,6 a 60 VDC, por lo que es compatible con sistemas comunes de 24 VDC. A 24 VDC, el consumo de corriente típico es de 492 mA, lo que resulta en una disipación de potencia de aproximadamente 4,1 W, lo que contribuye a su funcionamiento eficiente en energía y bajo calor.
Resistencia ambiental: El interruptor está construido para funcionar dentro de un rango de temperatura de 0 ° C a + 60 ° C y puede soportar temperaturas de almacenamiento y transporte de -40 ° C a + 70 ° C. Demuestra una alta inmunidad a las interferencias electromagnéticas, vibraciones y choques, cumpliendo con las estrictas normas IEC 60068-2-6 e IEC 60068-2-27. Su fiabilidad se cuantifica por un alto tiempo medio entre fallas (MTBF) de más de 40 años, según los estándares MIL-HDBK-217F.
Diseño físico: cuenta con un recinto compacto montable en riel DIN con dimensiones que optimizan el espacio en los gabinetes de control. La carcasa proporciona un grado de protección de IP30 y utiliza un diseño de enfriamiento sin ventilador, eliminando un punto común de falla y evitando la entrada de polvo.
Características clave y diferenciación tecnológica
El RS20-1600M2M2SDAUHC está equipado con una serie de características que garantizan la resiliencia de la red, la seguridad y la facilidad de administración.
Protocolos de redundancia de red avanzados: Para lograr una alta disponibilidad de red, este conmutador Ethernet Industrial soporta una gama de protocolos de redundancia. Estos incluyen HIPER-Ring, que proporciona un tiempo de recuperación inferior a 500 ms para fallas de red de anillo, Rapid Spanning Tree Protocol (RSTP) para topologías de malla complejas y MRP (Media Redundancy Protocol) para cumplir con las normas IEC. Esto permite la creación de redes de auto-curación que son críticas para las operaciones industriales ininterrumpidas.
Seguridad mejorada y gestión del tráfico: El conmutador ofrece funciones de seguridad robustas como la seguridad del puerto basada en direcciones MAC y IP, lo que evita el acceso no autorizado al dispositivo. Soporta SNMPv3 para la gestión segura de la red, VLAN (IEEE 802.1Q) para la segmentación de la red y mecanismos de calidad de servicio (QoS) con cuatro colas de prioridad para garantizar la entrega oportuna del tráfico de control crítico. Características como el espionaje IGMP gestionan eficientemente el tráfico de multidifusión, evitando la inundación de la red.
Diagnóstico integral y manejabilidad: Facilitando el mantenimiento proactivo, el interruptor incluye amplias capacidades de diagnóstico a través de indicadores LED, un registro del sistema y soporte RMON. Se puede configurar y monitorear a través de una interfaz de línea de comandos (CLI), Telnet y gestión web, y es compatible con el software de gestión de red HiVision de Hirschmann para el control centralizado.
Áreas de aplicación primarias y soluciones de la industria
Este Switch Fast Ethernet se implementa en una amplia gama de entornos industriales e infraestructurales donde la fiabilidad de la red no es negociable.
Sistemas de automatización y control industriales: Es ideal para conectar dispositivos en un piso de fábrica, como PLC, HMI, accionamientos de motores y módulos de E / S, proporcionando una red determinista para protocolos como PROFINET y EtherNet / IP.
Infraestructura crítica: El diseño robusto y las certificaciones específicas del interruptor lo hacen adecuado para subestaciones de energía (que cumplen con las normas IEC 61850), aplicaciones ferroviarias y otros entornos exigentes como instalaciones de petróleo y gas, donde debe operar de manera fiable en presencia de ruido eléctrico y temperaturas extremas.
Aplicaciones al aire libre y móviles: Con versiones que soportan un rango de temperatura extendido de -40 ° C a + 70 ° C y resistencia a la vibración, se puede usar en aplicaciones móviles como vehículos ferroviarios o en armarios al aire libre sin requerir control climático adicional.
5.Ventajas operacionales y valor económico
La implementación del Hirschmann RS20-1600M2M2SDAUHC ofrece beneficios operacionales y económicos significativos.
Tiempo de funcionamiento del sistema maximizado: la combinación de robustez del hardware, opciones de fuente de alimentación redundante y protocolos avanzados de redundancia de red se traduce directamente a una mayor disponibilidad del sistema, lo que reduce costosas paradas de producción.
Reducción del Costo Total de Propiedad (TCO): El diseño sin ventilador, el alto MTBF y el amplio rango de temperatura de funcionamiento minimizan las necesidades de mantenimiento y el riesgo de fallas no planificadas, lo que conduce a menores costos de ciclo de vida. Su funcionamiento eficiente en energía también contribuye a reducir los gastos operativos.
Inversión a prueba del futuro: El soporte para protocolos industriales modernos y características de gestión integral asegura que este conmutador Industrial Ethernet pueda integrarse en sistemas existentes mientras está listo para futuras expansiones de red y avances tecnológicos.
Preguntas frecuentes (FAQ)
¿Cuál es la importancia de los dos puertos de fibra óptica en este Switch Fast Ethernet?
Los dos puertos de fibra SC multimodo 100Base-FX sirven como enlaces ascendentes. Son cruciales para crear columnas vertebrales de red que son inmunes a la interferencia electromagnética, que es común en plantas industriales. También permiten extender la distancia de red mucho más allá de la limitación de 100 metros de cables Ethernet de cobre estándar, lo que permite la conectividad entre diferentes secciones de una gran instalación.
¿Cómo mejora el protocolo HIPER-Ring la fiabilidad de la red?
HIPER-Ring es el protocolo de redundancia patentado de Hirschmann que configura conmutadores conectados en una topología de anillo físico pero lo opera lógicamente como una línea. Si se produce una ruptura del cable o un fallo del conmutador en cualquier parte del anillo, la red se reconfigurará automáticamente dentro de un tiempo garantizado de menos de 500 milisegundos, restaurando la conectividad completa. Esto crea una red de auto-curación que es vital para procesos críticos de automatización donde incluso breves interrupciones de red pueden llevar a pérdidas de producción significativas.
¿Puede este Interruptor Industrial Ethernet operar en entornos con fuertes vibraciones?
Sí, el interruptor está diseñado específicamente para soportar tales condiciones. Cumple con la norma IEC 60068-2-6 para la resistencia a las vibraciones, lo que significa que puede soportar las vibraciones constantes típicamente encontradas en un piso de fábrica, dentro de un vehículo o cerca de maquinaria pesada sin degradación del rendimiento o daño físico. Esta robustez mecánica es un diferenciador clave de los interruptores de grado comercial.
¿Qué certificaciones tiene este interruptor para su uso en lugares peligrosos?
El Hirschmann RS20-1600M2M2SDAUHC está certificado bajo cUL 1604, Clase I, División 2. Esto significa que está aprobado para su uso en lugares peligrosos donde gases o vapores inflamables pueden estar presentes en condiciones anormales. Esta certificación es esencial para su despliegue en industrias como petróleo y gas, procesamiento químico y minería.
¿Este interruptor se considera "gestionado" o "no gestionado"?
El RS20-1600M2M2SDAUHC es un conmutador Ethernet Industrial totalmente administrado. A diferencia de un conmutador no administrado que simplemente reenvía datos, este dispositivo ofrece un conjunto completo de características de gestión, incluyendo VLANs, QoS, SNMP y protocolos de redundancia avanzados, lo que da a los administradores de red un control granular sobre el tráfico, la seguridad y la topología de la red.
