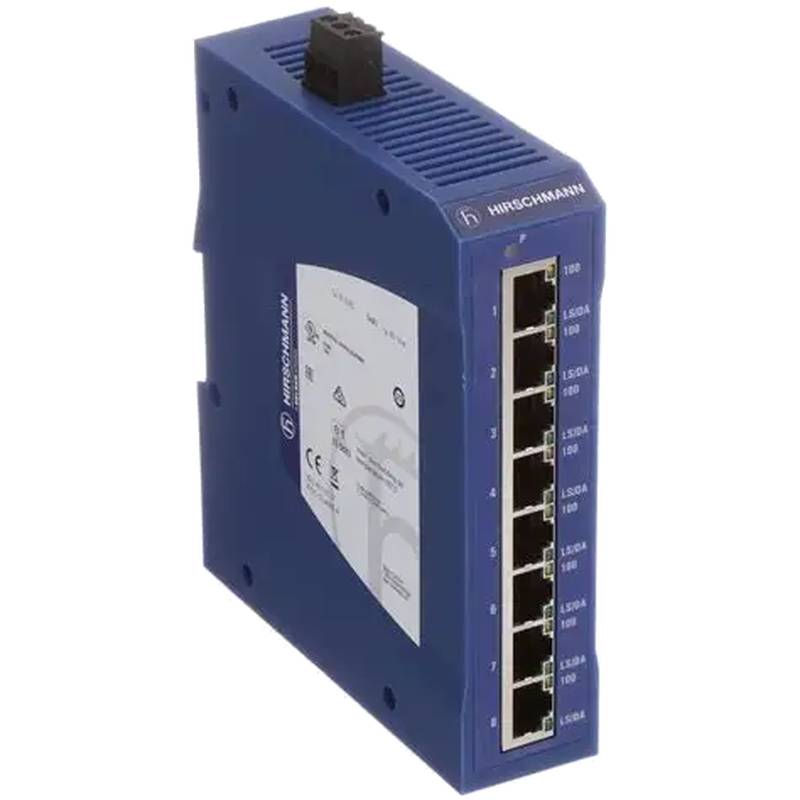

El Hirschmann SPIDER II 8TX es un ejemplo clásico de un Switch Industrial Ethernet fiable y endurecido, diseñado específicamente para funcionar en condiciones en las que el equipo de red comercial estándar fallaría. Este interruptor de riel DIN de 8 puertos, no gestionado, está diseñado para la simplicidad y la durabilidad, proporcionando una solución de conectividad plug-and-play para sistemas críticos de automatización, control y monitoreo industriales. Aprovecha un diseño robusto con un amplio rango de tensión operativa, un factor de forma compacto para instalaciones de gabinetes de alta densidad y una inmunidad significativa a las interferencias eléctricas, lo que lo convierte en un componente fundamental para la construcción de infraestructuras de red resistentes en plantas de fabricación, entornos de control de procesos y otros entornos desafiantes. Aunque este modelo específico ha alcanzado su estado de fin de vida útil y ya no se fabrica, su filosofía de diseño y las necesidades que aborda siguen siendo altamente relevantes, con sucesores modernos que continúan su legado de rendimiento robusto.
1. Visión general del producto y perfil técnico básico
El SPIDER II 8TX es un conmutador de configuración fija no gestionado que proporciona ocho puertos de cobre 10/100BASE-TX con conectores RJ45. Su función principal es formar la columna vertebral de redes industriales a pequeña escala o distribuidas, conectando sin problemas PLC, HMI, sensores y accionamientos. Como un conmutador no gestionado, no requiere configuración, ofreciendo una expansión inmediata de la red tras la instalación. El dispositivo está alimentado por una entrada de 18 a 32 VDC, que está conectada a través de un bloque terminal de 3 pines enchufable, una característica común en entornos industriales para un cableado seguro y fácil. El interruptor se caracteriza por su modo de conmutación de almacenamiento y reenvío, negociación automática y detección automática de polaridad en todos los puertos, lo que garantiza la integración y el funcionamiento sin problemas.
Un aspecto técnico crítico a tener en cuenta es el estado del producto. El Hirschmann SPIDER II 8TX está oficialmente clasificado como obsoleto y descontinuado de producción. Esta información es vital para los diseñadores de sistemas e integradores que planean nuevas instalaciones. Para estos proyectos, se recomienda un modelo sucesor directo, el SPIDER-SL-20-08T1999999SY9HHHH, como sustituto moderno, ofreciendo funcionalidades comparables o mejoradas en un factor de forma similar.
Especificaciones técnicas en profundidad y calificaciones ambientales
El rendimiento de este Interruptor Ethernet Industrial está definido por un conjunto de especificaciones que lo califican para uso industrial. Funciona de forma fiable dentro de un rango de temperatura de 0 ° C a 60 ° C, lo que garantiza la funcionalidad tanto en salas de control frías como en entornos de piso de fábrica más calientes. El recinto está clasificado IP30, proporcionando protección contra el contacto con herramientas y alambres y contra objetos extraños sólidos mayores de 2,5 mm de diámetro, aunque no está protegido contra el agua.
La compatibilidad electromagnética es una piedra angular de su diseño. El interruptor está construido para soportar el ruido eléctrico típico encontrado en entornos industriales, cumpliendo con las normas de descarga electrostática (EN 61000-4-2), campos electromagnéticos (EN 61000-4-3) y rápidos ráfagas transitorias (EN 61000-4-4). Este robusto rendimiento EMC garantiza la estabilidad de la red y la integridad de los datos en presencia de unidades de frecuencia variable, maquinaria pesada y otras fuentes de interferencia. El dispositivo también cuenta con un impresionante tiempo medio calculado entre fallas (MTBF), destacando su diseño para un funcionamiento continuo a largo plazo con un mínimo tiempo de inactividad.
Características de diseño y filosofía de construcción
El diseño físico y funcional del SPIDER II 8TX es un testimonio de su propósito como interruptor de riel DIN. Su carcasa compacta y estrecha está específicamente configurada para un montaje eficiente en rieles DIN estándar dentro de armarios de control, lo que le permite instalarse junto a otros componentes de automatización como PLC, accionamientos de motores y disyuntores. Este diseño maximiza la utilización del espacio en recintos industriales a menudo aglomerados.
La construcción prioriza la durabilidad. El uso de una carcasa metálica o de aleación de aluminio de alta calidad es común en tales dispositivos, proporcionando resistencia al impacto, la vibración y la corrosión. La inclusión de indicadores de estado LED para la alimentación y el enlace/actividad del puerto proporciona diagnósticos de un vistazo, lo que permite la solución rápida de problemas de conexión de red. El diseño DIN Rail Switch, combinado con su funcionamiento sin ventilador, da como resultado un nodo de red sin mantenimiento y altamente fiable que puede funcionar durante años en el contexto de un proceso industrial.
Áreas de aplicación primarias y soluciones de la industria
La naturaleza plug-and-play y la robustez del Hirschmann SPIDER II 8TX lo convierten en una solución versátil en numerosos sectores. En la automatización de fábrica, es perfectamente adecuado para crear redes pequeñas a nivel de máquina, conectando todos los dispositivos en una sola pieza de equipo a la red de fábrica más amplia. Para aplicaciones de control de procesos, como las de tratamiento de agua o plantas químicas, su inmunidad a las interferencias garantiza una comunicación estable para los bucles de monitoreo y control.
Este interruptor Ethernet industrial también encontró un fuerte emplazamiento en las industrias pesadas. Su cumplimiento con normas rigurosas lo hizo aplicable para su uso en la generación de energía eólica, sistemas marítimos en buques y material rodante en el transporte ferroviario. En estas aplicaciones, la capacidad del interruptor para manejar vibraciones, variaciones de temperatura amplias y fuentes de alimentación inestables es primordial. Sirve como un bloque fundamental para crear arquitecturas de red distribuidas y resilientes que son críticas para las operaciones industriales modernas.
Ventajas operacionales y propuesta de valor comparativo
Las ventajas clave del SPIDER II 8TX radican en su simplicidad, robustez y rentabilidad para tareas básicas de redes industriales. Su naturaleza no gestionada elimina la necesidad de conocimientos especializados de TI para el despliegue, lo que reduce significativamente el tiempo de puesta en servicio y la complejidad. El alto MTBF y las robustas especificaciones ambientales contribuyen directamente a reducir el costo total de propiedad al minimizar los tiempos de inactividad no planificados y las necesidades de mantenimiento.
En comparación con su predecesor, el SPIDER 8TX, la serie "II" típicamente representó una evolución en la calidad de los componentes y posiblemente características de rendimiento mejoradas. Más ampliamente, dentro de la cartera de Hirschmann, la serie SPIDER II se posicionó como una opción no gestionada económica y altamente fiable, sentada por debajo de la serie RS2 más rica en características, que ofrecía funcionalidades avanzadas como entradas de potencia redundantes y señalización de fallos completa. Para los usuarios que necesitan una conectividad básica y fiable sin funciones avanzadas de gestión de red, el SPIDER II 8TX presentó un equilibrio óptimo entre rendimiento y valor.
Perspectiva ampliada: El papel de los switches no gestionados en las redes industriales
Comprender la colocación estratégica de un dispositivo como el SPIDER II 8TX dentro de la jerarquía más amplia de la red industrial es clave para el diseño adecuado del sistema.
1.La jerarquía de los conmutadores de red industrial
Los conmutadores de red industriales se pueden categorizar ampliamente en tipos gestionados, ligeramente gestionados y no gestionados, cada uno sirviendo a un propósito distinto. Los interruptores no gestionados, como el SPIDER II 8TX, son la forma más simple. Funcionan de forma autónoma, sin opciones configurables por el usuario para priorizar el tráfico, VLANs o diagnósticos más allá de los LEDs de enlace básicos. Son ideales para el "borde" de la red, donde el requisito principal es conectar múltiples dispositivos finales a un enlace ascendente.
Los conmutadores administrados ofrecen control total sobre el tráfico de red, lo que permite a los ingenieros configurar VLANs para segmentar el tráfico de red, configurar la Calidad de Servicio (QoS) para priorizar los datos críticos y utilizar protocolos como el Protocolo de Árbol de Spanning Rápido (RSTP) para la redundancia de la red. Los conmutadores ligeramente administrados ofrecen un terreno medio, proporcionando un subconjunto de características de gestión, como una configuración simple basada en la web para configuraciones básicas de VLAN y puertos, a menudo a un costo más bajo que las alternativas totalmente administradas.
Selección Insight: La elección depende totalmente de la crítica y complejidad de la aplicación. Un conmutador de riel DIN no gestionado es perfecto para una sola célula de máquina donde no se requiere la segmentación de la red. Un conmutador administrado es necesario para una red de base en toda la instalación donde el control de tráfico, la redundancia y la seguridad son críticos.
Consideraciones críticas de implementación e instalación
Implementar con éxito un interruptor industrial implica más que solo conectar cables. La alimentación adecuada es crucial; la entrada de 18-32 VDC debe proceder de una fuente de alimentación industrial estable y limpia para evitar picos de voltaje y ruido que puedan interrumpir el funcionamiento. Para instalaciones en áreas con alta interferencia electromagnética, se recomienda altamente el uso de cables Ethernet blindados (SF / UTP o S / FTP) y asegurar que el escudo esté correctamente puesto a tierra en ambos extremos para mantener la integridad de la señal.
Si bien el SPIDER II 8TX en sí mismo no está gestionado, su colocación en la red debe considerarse cuidadosamente. Normalmente debe usarse para conectar dispositivos no críticos en la capa de acceso y debe conectarse a un conmutador de enlace ascendente gestionado. Esto permite que el conmutador administrado maneje tareas de control y monitoreo en toda la red. Además, la instalación física debe garantizar un espacio libre adecuado alrededor del interruptor para la disipación del calor, incluso si no tiene ventilador, para evitar el sobrecalentamiento y garantizar la fiabilidad a largo plazo.
Preguntas frecuentes (FAQ)
¿Cuál es la diferencia clave entre un interruptor Ethernet industrial y un interruptor de oficina comercial?
Los interruptores Ethernet industriales, como el Hirschmann SPIDER II 8TX, están construidos para entornos duros. Cuentan con carcasas metálicas robustas, rangos de temperatura de funcionamiento más amplios (por ejemplo, 0 ° C a 60 ° C), mayor inmunidad a la vibración y el ruido eléctrico, y a menudo usan el montaje de riel DIN para una fácil integración en los paneles de control. Los interruptores comerciales están diseñados para el ambiente estable y climatizado de una oficina y carecen de estas características robustas.
¿Puede este conmutador usarse en una topología de red de anillo para redundancia?
No, el SPIDER II 8TX, al ser un conmutador no administrado, no soporta ningún protocolo de redundancia de red como Ring Recovery Protocol o RSTP. En una topología de anillo, crearía una tormenta de difusión y derribaría la red. Para redes de anillo redundantes, se requieren conmutadores gestionados especialmente diseñados que soportan el protocolo de anillo relevante.
¿Qué debo hacer si necesito un reemplazo para el SPIDER II 8TX descontinuado?
Hirschmann y otros fabricantes de comunicaciones industriales tienen líneas de productos activas que sirven como sustitutos modernos. Por ejemplo, el SPIDER-SL-20-08T1999999SY9HHHH se enumera como alternativa directa. Es aconsejable consultar con un distribuidor de Hirschmann o un ingeniero técnico de ventas para seleccionar el modelo más actual que se adapte a los requisitos técnicos y ambientales de su aplicación.
¿Por qué es importante el rango de tensión de funcionamiento (18-32 VDC) para un entorno industrial?
Las instalaciones industriales a menudo usan 24VDC como estándar para sistemas de control. Un amplio rango de voltaje de entrada garantiza que el interruptor pueda tolerar fluctuaciones y caídas en la fuente de alimentación de CC de la planta sin fallar o restablecer. Esta tolerancia es crucial para mantener el tiempo de actividad de la red durante eventos comunes como el arranque de grandes motores u otras cargas inductivas.
¿La función de 'auto-cruce' significa que puedo usar cualquier cable Ethernet estándar?
Sí, la función de cruzamiento automático (o Auto-MDI / MDI-X) en todos los puertos significa que el interruptor detecta automáticamente si está usando un cable directo o un cable cruzado y se ajusta en consecuencia. Esto elimina la necesidad de tipos específicos de cables y simplifica la instalación, ya que puede usar cables Ethernet directos estándar para todas las conexiones, ya sea a un dispositivo final o a otro interruptor.
