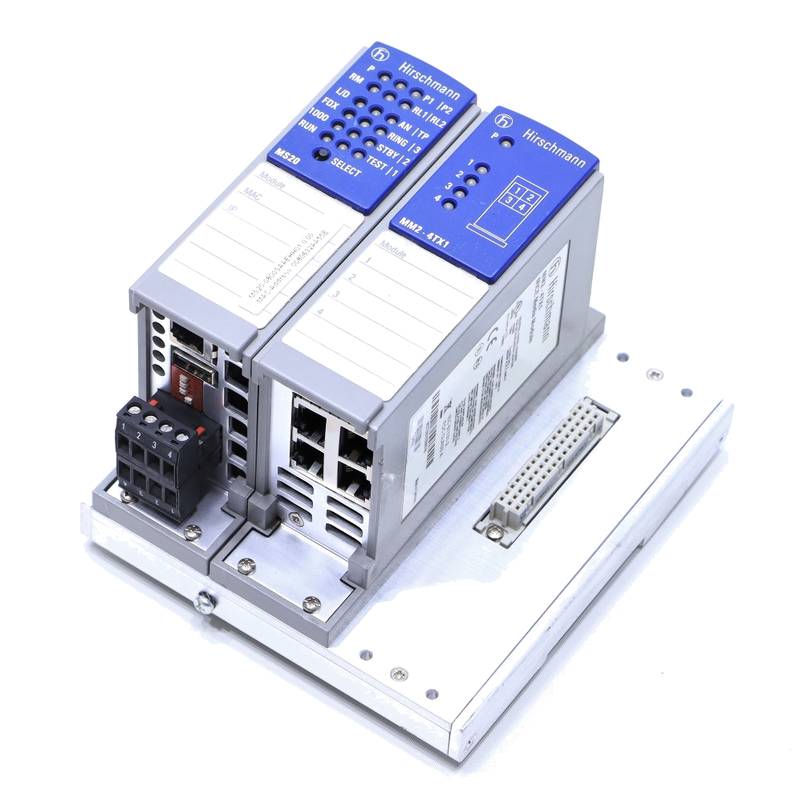

El Hirschmann MM2-4TX1 es un módulo Ethernet industrial fundamental diseñado para integrarse sin problemas en la serie MICE de interruptores Ethernet industriales modulares de Hirschmann. Este módulo específico de conmutador industrial de 4 puertos proporciona cuatro puertos RJ45 10/100BASE-TX, lo que permite conexiones de red flexibles y resistentes en entornos de automatización exigentes. Su función principal es expandir las capacidades de un interruptor de la columna vertebral mediante la adición de conectividad de cobre, facilitando la conexión de varios dispositivos como PLC, HMI y sensores directamente a una infraestructura de red industrial robusta. Diseñado para la fiabilidad, cuenta con auto-negociación, auto-polaridad y led de diagnóstico integral, todo dentro de un factor de forma compacto, montable en riel DIN construido para soportar los desafíos de los entornos industriales, incluyendo choques, vibraciones y variaciones de temperatura amplias.
1. Visión general del producto e integración del sistema
El Hirschmann MM2-4TX1 es más que un simple expansor de puertos; es un módulo Ethernet Industrial dedicado que incorpora una arquitectura de sistema modular. Esta filosofía de diseño permite a los ingenieros de red construir una solución de conmutación personalizada mediante el llenado de un chasis central con varios módulos de medios, como este, para satisfacer los requisitos exactos de conectividad de una aplicación. Este enfoque ofrece una flexibilidad sin igual, ya que la red se puede adaptar o expandir fácilmente simplemente añadiendo o intercambiando módulos sin reemplazar toda la unidad de conmutación. El módulo funciona extrayendo energía directamente del plano trasero de su chasis de interruptor principal, simplificando el cableado y reduciendo los puntos potenciales de falla. Es un componente clave en la construcción de una topología de red descentralizada, acercando el punto de conexión de red a las máquinas y sensores en el piso de la fábrica, lo que puede reducir los costos de cableado y mejorar la organización general del sistema.
2.Especificaciones técnicas y características de rendimiento
El MM2-4TX1 está definido por un conjunto de parámetros técnicos robustos que garantizan un rendimiento estable en entornos industriales duros. El módulo suministra cuatro puertos Ethernet RJ45, cada uno soporta velocidades estándar de 10/100 Mbps y cuenta con cruce automático MDI / MDIX, negociación automática y corrección automática de polaridad, lo que simplifica drásticamente la instalación y elimina los errores de configuración. La longitud del cable de red compatible para conexiones de par torcido es de hasta 100 metros, conforme a las especificaciones estándar de Ethernet. Con un bajo consumo de energía de 0,8 W, contribuye a un diseño de sistema eficiente en la energía. El módulo está diseñado para funcionar dentro de un rango de temperatura de 0 ° C a + 60 ° C, con una variante opcional (MM2-4TX1-EEC) capaz de funcionar de -40 ° C a + 70 ° C, lo que lo hace adecuado tanto para entornos industriales controlados como extremos. Su tiempo medio entre fallas (MTBF) es excepcionalmente alto, calculado en 432,8 años según las normas MIL-HDBK-217F, lo que subraya su fiabilidad probada para operaciones críticas.
Características 3.Design y construcción para la durabilidad industrial
Diseño mecánico y eléctrico robusto
La construcción física de este módulo de interruptor industrial de 4 puertos está orientada a soportar los rigores de los pisos de fábrica y otros entornos industriales. El módulo cuenta con una huella compacta con dimensiones de 38 mm x 134 mm x 77 mm (ancho x altura x profundidad) y está diseñado para montarse en un riel DIN estándar de 35 mm, un accesorio común en armarios de control industriales. La carcasa proporciona una clasificación de protección de IP20, protegiéndola contra la entrada de objetos sólidos. Para garantizar la estabilidad operativa en presencia de vibraciones constantes de la máquina y golpes ocasionales, el módulo cumple con las estrictas normas IEC 60068-2-6 (vibración) y IEC 60068-2-27 (golpe), lo que garantiza su resistencia en entornos mecánicamente desafiantes.
Compatibilidad electromagnética completa (EMC) y seguridad
Los sitios industriales a menudo están saturados con ruido eléctrico, y el MM2-4TX1 está diseñado para mantener la integridad de los datos en medio de tal interferencia. Cuenta con una impresionante inmunidad EMC, capaz de soportar descargas electrostáticas (ESD) de hasta 8 kV en aire, transientes eléctricos rápidos (explosión) de 2 kV en líneas eléctricas y tensiones de sobretensión de 2 kV entre línea y tierra. También se prueba para resistir la interferencia de campos electromagnéticos como se define en las normas relevantes. Estas características garantizan una transmisión ininterrumpida de datos y una alta disponibilidad de red. Además, el módulo lleva certificaciones de seguridad críticas, incluyendo cUL 508 y cUL 1604 Clase 1 División 2, lo que lo hace aprobado para su uso en ubicaciones industriales potencialmente peligrosas.
Áreas de aplicación primarias y soluciones de la industria
El Hirschmann MM2-4TX1 encuentra su nicho en una amplia gama de aplicaciones de automatización y control industriales donde la conectividad Ethernet fiable es primordial. En la fabricación y la automatización de procesos, se utiliza dentro de interruptores modulares para conectar controladores lógicos programables (PLC), interfaces hombre-máquina (HMI), accionamientos de motores y sistemas de E / S distribuidos a través de la red de la planta. Su diseño robusto lo hace adecuado para sistemas de transporte, incluyendo redes ferroviarias a bordo y pantallas de información de estaciones, donde la fiabilidad bajo vibración es crítica. También sirve eficazmente en aplicaciones del sector energético, como las subestaciones de energía, y en maquinaria pesada, proporcionando la conectividad necesaria para el control y monitoreo en tiempo real. La adhesión del módulo a los estándares industriales garantiza que pueda desplegarse con confianza en prácticamente cualquier sector que requiera un componente Ethernet endurecido y fiable.
5.Ventajas operacionales y beneficios económicos
Mejora de la flexibilidad de la red y mantenimiento simplificado
La naturaleza modular del MM2-4TX1 proporciona ventajas operacionales significativas. Permite la creación de una infraestructura de red altamente adaptada donde se puede especificar el número exacto y el tipo de puertos para cada ubicación. Esta modularidad se traduce en un mantenimiento y escalabilidad más fáciles; Si un solo puerto está dañado o si la red necesita cambiar, solo el módulo específico necesita ser reemplazado o añadido, en lugar de un conmutador de puerto fijo completo. Esto minimiza el tiempo de inactividad y reduce el inventario de piezas de repuesto. Los indicadores LED integrados para potencia, estado de enlace, velocidad y actividad proporcionan diagnósticos claros, de un vistazo, lo que permite al personal de mantenimiento identificar y solucionar rápidamente problemas de red, reduciendo así el tiempo medio para la reparación (MTTR).
Confiabilidad a largo plazo y rentabilidad
Invertir en componentes industriales como el MM2-4TX1 tiene un impacto directo en el costo total de propiedad. Su alto MTBF y su robusta construcción llevan a una vida útil más larga y a una frecuencia reducida de fallos, lo que a su vez reduce los costos de mantenimiento y evita costosas paradas de producción. Al integrarse en un sistema de conmutación modular centralizado, también puede reducir el número total de dispositivos gestionados en la red, potencialmente simplificando la gestión de la red y disminuyendo los gastos administrativos generales. El bajo consumo de energía del módulo contribuye al ahorro de energía durante su vida útil, lo que lo convierte en una opción económica y ambientalmente racional para despliegues industriales a gran escala.
Preguntas frecuentes (FAQ)
¿Es el Hirschmann MM2-4TX1 un interruptor administrado independiente?
No, el MM2-4TX1 no es un interruptor independiente. Se trata de un módulo multimedia que debe instalarse en un chasis de interruptor modular compatible de la serie Hirschmann MICE, como ciertos interruptores MS20, MS30 o RS20. Las capacidades de gestión, tales como la redundancia SNMP, VLAN y HiPER-Ring, son proporcionadas por el chasis de conmutador central en el que está instalado este módulo. El propio módulo funciona como un componente de capa física, añadiendo cuatro puertos de cobre a la capacidad total del interruptor.
¿Cuál es la diferencia entre el MM2-4TX1 estándar y la variante MM2-4TX1-EEC?
La diferencia principal radica en sus intervalos de temperatura operativa. El MM2-4TX1 estándar está diseñado para operar de 0 ° C a + 60 ° C, lo que es adecuado para la mayoría de los entornos industriales. La variante MM2-4TX1-EEC es una versión de temperatura extendida, capaz de funcionar de -40°C a +70°C. Esto hace que el modelo CEE sea ideal para aplicaciones en climas extremos, como instalaciones al aire libre, almacenes sin calefacción o entornos adyacentes a maquinaria pesada que generan calor ambiental significativo.
3. ¿Cómo se beneficia la instalación de la característica "auto-cruz" y "auto-polaridad"?
La función auto-MDI/MDIX (auto-cross) elimina la necesidad de cables cruzados. Independientemente de si se utiliza un cable directo o cruzado, el módulo detecta y corrige automáticamente la trayectoria de la señal, asegurando una conexión adecuada. La corrección de polaridad automática asegura que las señales de datos se interpreten correctamente incluso si los pares de cables en un cable se invierten accidentalmente. Juntas, estas características aceleran drásticamente la instalación, reducen el error humano y evitan posibles problemas de conectividad causados por cableado incorrecto.
¿Puede este módulo usarse en una red que requiere alta disponibilidad y redundancia?
Sí, cuando se instala en un chasis de conmutador modular Hirschmann compatible, la red puede aprovechar protocolos de redundancia avanzados soportados por el chasis. Una tecnología clave es la patentada HiPER-Ring de Hirschmann, que puede lograr tiempos de recuperación de red de menos de 50 milisegundos en caso de rotura del cable. Esto garantiza una alta disponibilidad para redes de automatización críticas donde incluso breves interrupciones de comunicación pueden conducir a interrupciones significativas de la producción o preocupaciones de seguridad.
5. ¿Cuáles son las certificaciones clave de este módulo y por qué son importantes?
El MM2-4TX1 posee varias certificaciones importantes, incluyendo cUL 508 para equipos de control industrial y cUL 1604 Clase 1 División 2 para uso en lugares peligrosos. Estas certificaciones son cruciales ya que proporcionan una verificación independiente de que el módulo ha sido probado y cumple con estrictos estándares de seguridad. Para los integradores de sistemas y usuarios finales, esto significa que el producto es reconocido como seguro para su uso en entornos industriales específicos y potencialmente explosivos, lo que a menudo es un requisito obligatorio para la aprobación de proyectos y el cumplimiento de seguros.
