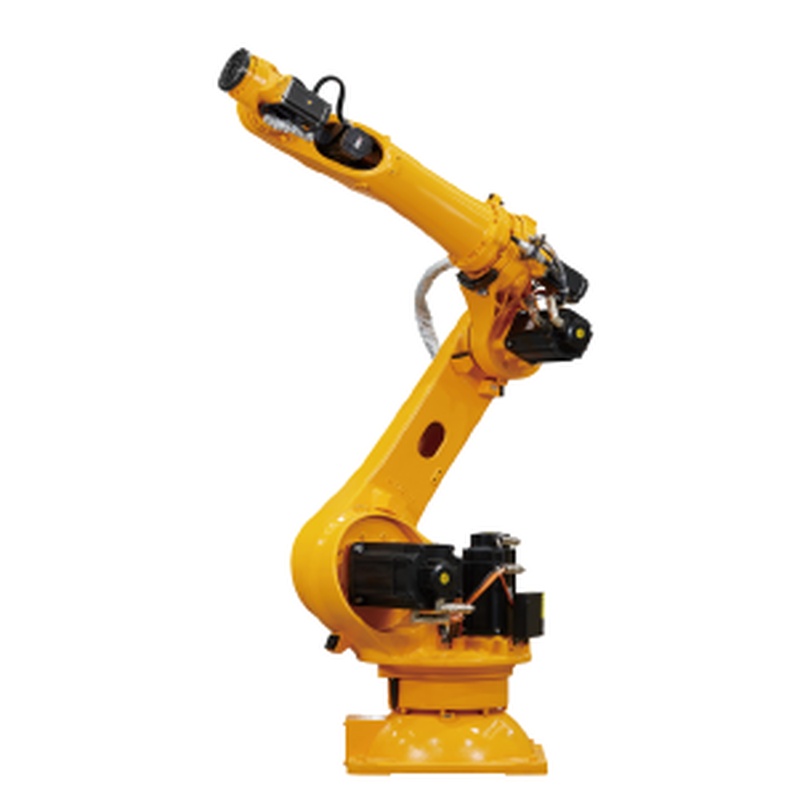

ESTUN ER70B-2100-LI Robot de paletización industrial de carga útil pesada

En el exigente mundo de la automatización de fábricas, la elección de un robot paletizador industrial robusto y fiable es fundamental para racionalizar la logística y la manipulación de materiales. El ESTUN ER70B-2100-LI destaca como una solución líder en la categoría de robot industrial de carga útil pesada, diseñado específicamente para manejar cargas unitarias de hasta 70 kg con precisión y resistencia. Este artículo proporciona un análisis completo de este potente robot de 6 ejes, profundizando en sus especificaciones técnicas, características de diseño únicas para aplicaciones exigentes y el contexto más amplio de cómo tal automatización pesada remodela las líneas modernas de producción y almacenamiento.

Comprender los robots industriales pesados y la paletización

Antes de centrarse en el ER70B-2100-LI, es esencial entender su papel. Un robot paletizador está diseñado para apilar automáticamente productos, bolsas, cajas o estuches en una paleta en un patrón predefinido. Cuando el requisito de carga útil supera los 50 kg, entra en el dominio de "carga útil pesada". Estos robots no son simplemente versiones ampliadas de modelos más ligeros; requieren ingeniería fundamentalmente diferente. La estructura, los engranajes y los motores deben reforzarse masivamente para manejar la inercia de cargas pesadas mientras se mantiene la precisión y la velocidad durante ciclos largos y continuos. Son fundamentales en industrias como materiales de construcción (bolsas de cemento, azulejos), alimentos y amp; amp; bebida (barriles completos, bolsas de ingredientes grandes), automotriz (neumáticos, conjuntos) y logística (manejo de paquetes pesados), donde la manipulación manual es ineficiente, costosa y plantea riesgos ergonómicos significativos.

Especificaciones técnicas básicas & amp; amp; Filosofía de diseño del ER70B-2100-LI

El ESTUN ER70B-2100-LI está construido en torno a una misión central: levantamiento pesado y fiable. Sus especificaciones cuentan la historia de esta capacidad.

Carga útil& amp; Alcance: La capacidad de carga útil de 70 kg le permite manejar múltiples artículos pesados simultáneamente o objetos densos individuales. El alcance de 2100 mm proporciona una generosa envoltura de trabajo, lo que le permite servir múltiples líneas transportadoras, posiciones de paletas o estaciones de trabajo desde un solo punto de montaje.

Sistema de movimiento: Como un robot articulado de 6 ejes, ofrece toda la flexibilidad en la orientación de cargas pesadas a través de caminos complejos, cruciales para patrones de paletas densos o entrelazados que maximizan la estabilidad y la eficiencia del envío.

Construcción robusta: para manejar las altas fuerzas involucradas, el brazo del robot cuenta con una estructura rígida optimizada. El tercer eje (el "brazo inferior") está particularmente reforzado, un foco de diseño común en robots pesados para contrarrestar las fuerzas de momento masivas durante la extensión con una carga completa.

Estrategia de protección doble (IP54 + IP65): Esta es una característica destacada. El cuerpo del robot cumple con IP54, protegiendo contra la entrada de polvo y salpicaduras de agua desde cualquier dirección, suficiente para la mayoría de los entornos de fábrica. La muñeca (ejes 4, 5 y 6) se puede actualizar opcionalmente a IP65, lo que la hace resistente al polvo y resistente a chorros de agua de baja presión. Esto permite que el robot se use en aplicaciones que requieren lavados frecuentes (por ejemplo, procesamiento de alimentos) o donde el efector final está directamente expuesto a más contaminantes.

Escenarios de aplicación: Donde excele el ER70B-2100-LI

Este robot no es una máquina de uso general; su diseño lo optimiza para tareas específicas de alto impacto.

Bolsa pesada & amp; amp; Paletización de sacos: En las industrias que producen fertilizantes, piensos para animales, productos químicos o cemento, los sacos de 25-50 kg son estándar. El ER70B-2100-LI puede paletizar estos a altas velocidades, formando pilas estables con patrón pirámide que están listas para envoltura y envío.

Bebidas& amp; Manipulación de barriles: en cervecerías y destilerías, el manejo de barriles completos (que pueden superar fácilmente los 60 kg) es un desafío logístico importante. Este robot puede cargar / descargar eficientemente barriles de paletas, jaulas o líneas de llenado, mejorando la seguridad y el rendimiento.

Paletización de casos densos: para productos como agua embotellada, aceite de motor o productos enlatados en casos grandes, el peso combinado por capa puede ser sustancial. La precisión del robot garantiza patrones apretados e interbloqueados que impiden el cambio de carga durante el transporte.

Máquina que tiende a piezas pesadas: Más allá de la paletización pura, puede servir como cargador / descargador para grandes centros de mecanizado CNC, máquinas de fundición a presión o prensas de forja, manejando billetes pesados en bruto y piezas terminadas con consistencia inquebrantable.

Ventajas clave sobre soluciones alternativas

Elegir el ESTUN ER70B-2100-LI en lugar de maquinaria personalizada o robots más ligeros ofrece beneficios distintos.

Costo Total de Propiedad Optimizado (TCO): En comparación con los sistemas de pórtico construidos a medida para cargas pesadas, este robot estandarizado ofrece una mayor flexibilidad (por ejemplo, reprogramación fácil para nuevos productos) y a menudo un costo inicial y de mantenimiento más bajo.

Eficiencia espacial: Su diseño articulado le permite trabajar eficazmente dentro de una huella compacta, a diferencia de los sistemas lineales que requieren vías largas para una gran cobertura.

Flexibilidad a prueba del futuro: Si las necesidades de producción cambian, el robot puede ser redistribuido a una nueva tarea con reprogramación y un nuevo efector final. La maquinaria dedicada normalmente no puede.

Mejora de la seguridad& amp; Ergonomía: la automatización del manejo de cargas de 70 kg elimina por completo un grave peligro de manejo manual, reduciendo las lesiones en el lugar de trabajo y los costos asociados.

Extensión Q& amp; R: Dirección de consultas de usuarios sobre paletización de carga útil pesada

Q1: ¿Cómo difiere un robot de carga útil pesada como el ER70B de un robot de paletización estándar en términos de programación y operación?

R: Si bien la interfaz de programación (a menudo enseñar colgante o simulación fuera de línea) puede ser similar, la filosofía operativa difiere significativamente. Para los robots de carga útil pesada, la planificación del camino y el ajuste del movimiento son críticos. Los programadores deben prestar mucha atención a los perfiles de aceleración y desaceleración para evitar la oscilación de carga, que es más pronunciada y peligrosa con 70 kg. El software del robot a menudo incluye características como "ajuste de inercia de carga útil" o "control anti-oscilación" que deben configurarse correctamente para el peso y el centro de gravedad de la carga específica.

A(cont'd): Además, los cálculos del tiempo de ciclo son más complejos. Aunque el robot puede moverse ligeramente más lento bajo carga completa para garantizar la estabilidad y la longevidad mecánica, su capacidad para manejar múltiples artículos o artículos individuales más pesados a menudo resulta en un peso total más alto movido por hora en comparación con un robot más rápido y ligero. Los operadores están capacitados para priorizar el movimiento suave y estable sobre la velocidad bruta. Los horarios de mantenimiento también difieren, con un enfoque más fuerte en el monitoreo de la salud de la caja de engranajes y los pares de pernos estructurales debido a las mayores tensiones involucradas.

A(cont'd): En última instancia, la operación requiere una mentalidad sintonizada con la gestión de una alta inercia. La implementación exitosa se basa en una estrecha colaboración entre el programador del robot, el ingeniero de procesos (para diseñar agarres estables y patrones de paletas) y el equipo de mantenimiento para garantizar que el sistema funcione de manera fiable dentro de sus límites mecánicos diseñados.

Q2: ¿Por qué es importante la calificación IP doble (IP54 + IP65) para un robot en aplicaciones de paletización?

R: La calificación IP doble aborda la exposición ambiental variable en todo el cuerpo del robot. La mayoría del brazo del robot (ejes 1-3) a menudo se encuentra más lejos de la fuente directa de contaminación. La clasificación IP54 es rentable y proporciona una protección adecuada contra el polvo omnipresente y la humedad ocasional que se encuentra en los almacenes y salas de producción. Evita que el polvo conductor se sedimente en los componentes eléctricos y protege contra derrames accidentales o salpicaduras de limpieza.

A (cont'd): La muñeca, sin embargo, está en la "zona caliente". Durante la paletización de la bolsa, podría estar expuesta a fugas de polvo. En la manipulación de bebidas, podría encontrar derrames de jarabe o líquidos. En áreas de lavado, se pulveriza directamente. Una clasificación IP65 en la muñeca asegura que estas juntas críticas, llenas de motores y codificadores, están completamente selladas contra el polvo y pueden soportar chorros directos de agua, lo que permite un saneamiento adecuado o un funcionamiento fiable en condiciones duras.

R(cont'd): Este diseño diferenciado es un compromiso de ingeniería inteligente. Aplicar IP65 a todo el robot aumentaría el tamaño, el peso y el costo innecesariamente. Al enfocar la protección más alta donde realmente se necesita, ESTUN mantiene el rendimiento y la fiabilidad del robot para tareas desafiantes, manteniéndolo a precios competitivos y eficiente mecánicamente para la mayor parte de su estructura.

Q3: ¿Cuáles son las consideraciones principales al elegir un efector final (agarrador) para este robot de 70 kg?

R: La selección del efector final es primordial y está dictada por las características de la carga. Para bolsas o sacos pesados, es común un sistema basado en vacío con múltiples bombas y copas de gran diámetro. El circuito de vacío debe generar suficiente fuerza de retención con un factor de seguridad significativo (a menudo 3x o más) para manejar el peso de la carga y las fuerzas dinámicas durante movimientos rápidos. El material de la taza debe ser compatible con la superficie del producto (por ejemplo, resistente al abrasivo para bolsas de cemento).

A (cont'd): Para manipular barriles, tambores o cajas grandes, se usan agarradores mecánicos con mordazas en forma o agarradores de tipo mandril que se insertan en la abertura del objeto. Estas agarradoras deben estar construidas masivamente de materiales de alta resistencia como el acero endurecido. A menudo se integran sensores de fuerza o controles de presión para garantizar una agarre segura sin aplastar el producto. El peso de la propia pinza es un factor crítico; es parte de la carga útil de 70 kg, por lo que un diseño ligero pero fuerte (utilizando aluminio o compuestos) maximiza la capacidad restante para el producto real.

A (cont'd): Más allá de la fuerza, la integración es clave. El agarrador requiere servicios públicos (aire para bombas de vacío / vacío, líneas hidráulicas o señales eléctricas para sensores) que deben ser encaminados a través del brazo del robot a través de kits de tuberías internas para evitar que la manguera se atasque. La compatibilidad con la brida de muñeca del robot (dimensiones de interfaz y patrón de perno) y su protocolo de comunicación (para controlar las funciones de apertura / cierre de la agarra) son controles finales esenciales antes del despliegue.

P4: ¿Se puede integrar un robot como el ER70B-2100-LI en una línea de producción existente?

R: Sí, la integración en líneas heredadas es una aplicación común y muy valiosa. La clave está en los sistemas periféricos. El robot en sí es un componente estándar. Los integradores diseñarán e instalarán transportadores personalizados para alimentar los productos a la estación de recogida del robot y para retirar las paletas completadas. Se agregan sensores fotoeléctricos o sistemas de visión para detectar la posición y la orientación del producto. Un dispensador de paletas (revista) alimenta paletas vacías, y una envoltura estirable a menudo sigue a la célula del robot.

R(cont'd): El principal desafío es la sincronización y el espacio. El controlador del robot debe comunicarse con el PLC existente de la línea (controlador lógico programable) a través de redes industriales estándar (por ejemplo, Profinet, Ethernet / IP, Modbus TCP). Esto asegura que el robot solo recoge cuando un producto está listo y señaliza al equipo aguas abajo cuando una paleta completa está completa. La modernización a menudo requiere una planificación de diseño creativa para ajustar la célula del robot al espacio disponible sin interrumpir el flujo de materiales.

R(cont'd): El retorno de la inversión (ROI) de tal modernización es con frecuencia convincente. Automatiza el segmento físicamente más exigente de una línea antigua, aumentando su producción total, permitiendo el funcionamiento 24/7 y proporcionando datos de producción detallados (recuentos, errores) que anteriormente no estaban disponibles. La flexibilidad del robot también permite a la línea heredada manejar nuevos formatos de productos que hubieran sido imposibles de paletizar manualmente.

Q5: ¿Cuáles son las rutinas de mantenimiento críticas para garantizar la fiabilidad a largo plazo de un robot paletizador de carga útil pesada?

R: El mantenimiento preventivo no es negociable para robots pesados. La piedra angular es la lubricación regular de las cajas de cambios en cada eje. Estas cajas de cambios están bajo una tremenda tensión; siguiendo los intervalos prescritos por el fabricante y utilizando la grasa especificada es vital para prevenir el desgaste y la falla prematura. Simultáneamente, comprobar y volver a torsionar pernos estructurales críticos, especialmente en la base, enlaces de brazo y brida de muñeca, es esencial para mantener la rigidez y la alineación ya que el robot soporta fuerzas de inercia constantes y altas.

Una segunda rutina crucial implica comprobar la reacción mecánica o la repetibilidad. Durante miles de horas, el desgaste del engranaje puede introducir el juego minuto. Los técnicos realizan pruebas periódicas de precisión utilizando un rastreador láser o una herramienta similar. El monitoreo de la temperatura y el ruido de los motores de eje y las cajas de cambios puede proporcionar señales de alerta temprana de problemas en desarrollo. Para los robots con muñecas IP65, mantener la integridad de los sellos de muñeca también es una comprobación regular para evitar la entrada de agua o polvo.

A (cont'd): Más allá de la mecánica, el mantenimiento eléctrico y del software es importante. Esto incluye hacer copias de seguridad de los programas de aplicación y los parámetros del sistema regularmente, comprobar el estado de los cables (especialmente los que van al efector final, que se someten a una flexión constante) y asegurarse de que los ventiladores de refrigeración y los filtros en el gabinete del controlador estén limpios. Un registro de mantenimiento bien documentado ayuda a hacer un seguimiento de la salud del robot y a predecir el tiempo óptimo para las principales revisiones de componentes, maximizando el tiempo de actividad y evitando fallos catastróficos.
