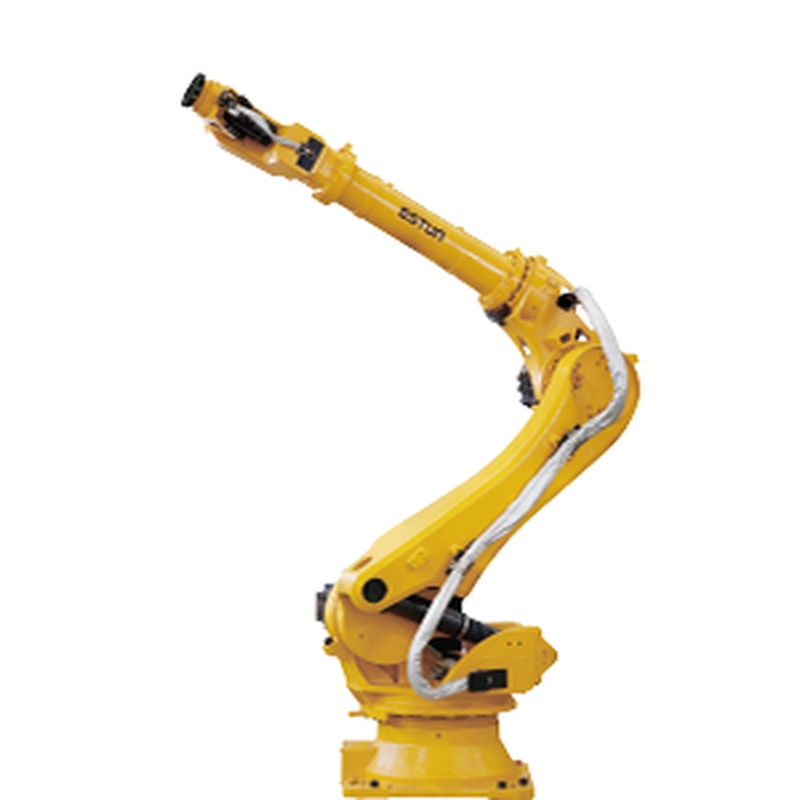

Robot industrial de carga útil pesada ESTUN ER100B-3000 para el manejo de materiales

El ESTUN ER100B-3000 es un robot industrial de carga útil pesada por excelencia, diseñado para abordar las tareas de manipulación de materiales más rigurosas en la automatización industrial moderna. Como un robot articulado de 6 ejes con una impresionante capacidad de carga útil de 100 kg y un alcance sustancial de 3000 mm, cubre la brecha entre potencia y precisión. Diseñado para aplicaciones desde la paletización pesada hasta el montaje a gran escala, este robot combina una estructura de alta rigidez con algoritmos avanzados de control de movimiento para garantizar la estabilidad y la precisión bajo carga completa. Su clasificación de protección IP54 lo convierte en una solución robusta para entornos industriales desafiantes. En sectores como la automoción, la producción de baterías de litio y la logística, el ER100B-3000 no es solo una herramienta sino un multiplicador de productividad, lo que permite la manipulación automatizada de artículos voluminosos y pesados con repetibilidad que el trabajo humano o las máquinas menos capaces no pueden igualar.

Comprender el robot articulado pesado

Los robots industriales se clasifican en gran parte por su estructura cinemática, y el robot articulado de 6 ejes, como el ER100B-3000, representa el tipo más versátil y ampliamente adoptado. Su diseño imita el brazo humano, con seis articulaciones rotativas (ejes) que proporcionan la máxima destreza dentro de una envoltura de trabajo esférica. Esto permite al robot orientar herramientas o agarradores en casi cualquier ángulo, lo que lo hace ideal para tareas complejas de manipulación de materiales, mantenimiento de máquinas y montaje de precisión.

La clasificación de "carga útil pesada", típicamente para los robots que manejan 100 kg y más, exige una ingeniería distinta. Estos robots priorizan la integridad estructural y el par sobre la velocidad absoluta. Los componentes clave como las cajas de engranajes, los brazos y la base se construyen con materiales reforzados para prevenir la desviación bajo carga, garantizando una precisión consistente como se define por su repetibilidad de ± 0,05 mm. A diferencia de los robots colaborativos más pequeños diseñados para la interacción humana directa, los modelos de carga útil pesada como el ER100B-3000 operan a velocidades y fuerzas más altas, lo que requiere la instalación en celdas de trabajo protegidas para la seguridad.

Especificaciones técnicas& amp; Filosofía de diseño del ER100B-3000

El ER100B-3000 está diseñado alrededor del principio básico de "potencia estable". Sus especificaciones son un equilibrio cuidadoso diseñado para la resistencia industrial del mundo real.

Rendimiento cinémico del núcleo: Con seis ejes totalmente rotativos, ofrece la completa libertad de movimiento necesaria para la transferencia y el posicionamiento de materiales complejos. Las cifras destacadas son su carga útil de 100 kg (220 lbs) y alcance de 3000 mm (118 pulgadas). Esta relación alcance-carga útil le permite servir múltiples máquinas o cubrir una gran área de paletización desde un solo punto fijo.

Ingeniería para la estabilidad: El peso de un robot indica su rigidez. El ER100B-3000 tiene una masa corporal sustancial de 1053 kg, que actúa como un contraequilibrio estable durante movimientos de alto impulso con cargas pesadas, minimizando la vibración y garantizando la precisión de posicionamiento repetida declarada. La muñeca, un punto de tensión crítico, cuenta con una mayor clasificación de protección IP65 en comparación con la IP54 del cuerpo, protegiendo los componentes internos de la entrada de polvo y agua durante operaciones exigentes como mecanizado o aplicaciones de fundición.

Arquitectura de accionamiento y control: Se alimenta por servomotores de CA y típicamente se empareja con el sistema de control patentado de ESTUN. La integración de “algoritmos dinámicos autodesarrollados”, como se señala en las descripciones de productos, es crucial. Estos algoritmos optimizan la planificación de la trayectoria y el control del par, lo que permite al robot mover su masa significativa y carga útil sin problemas, reducir los tiempos de ciclo y minimizar el desgaste de las piezas mecánicas.

Aplicaciones principales& amp; Propuesta de valor económico

Este robot sobresale en la automatización de procesos donde el tamaño, el peso y la resistencia son limitaciones críticas.

Paletización y despaletización pesadas: Esta es una aplicación primaria. El ER100B-3000 puede apilar o desapilar eficientemente bolsas, cajas o componentes pesados en paletas grandes. Su largo alcance le permite construir paletas estables de tamaño completo (por ejemplo, estándar Euro o GMA) sin necesidad de una pista lineal costosa, ofreciendo un alto retorno de la inversión a través de una operación 24/7.

Máquina que tiende a grandes prensas CNC y estampado: Es perfectamente adecuado para cargar y descargar grandes piezas metálicas, moldes o billetes en bruto en centros de mecanizado, tornes o prensas pesadas. Su precisión protege piezas de trabajo y herramientas valiosas, mientras que su resistencia maneja los pesos sustanciales involucrados en la metalurgia.

Transferencia de materiales y logística: dentro de la logística del almacén o la línea de producción, puede transferir motores pesados, paquetes de baterías o electrodomésticos grandes entre transportadores, estaciones de montaje y áreas de envío. Su clasificación IP54 proporciona resistencia contra el polvo ambiental y las partículas comunes en tales entornos.

Soldadura por puntos y dispensación de adhesivo para grandes ensamblajes: Aunque no es un robot de soldadura por arco dedicado, su capacidad de carga útil le permite manejar pistolas de soldadura por puntos pesadas o cabezales de dispensación grandes para automóviles, equipos agrícolas o marcos metálicos, combinando el alcance y la potencia de manipulación de herramientas.

La razón económica es clara: reduce la tensión física sobre los trabajadores, mitiga los riesgos de lesiones, mejora la consistencia del rendimiento y permite a un operador supervisar múltiples procesos automatizados.

Ventaja comparativa en la serie ESTUN ER

El posicionamiento dentro de la línea de un fabricante lo dice. La tabla siguiente muestra el lugar del ER100B-3000 en la gama media a pesada de ESTUN, destacando su papel como caballo de trabajo equilibrado.

Modelo Carga útil Alcance Repetibilidad Peso corporal Aplicación clave Enfoque

ER50B-2700 50 kg 2700 mm±0.06 mm 420 kg Manejo de piezas medianas, envasado

ER70B-2100 70 kg 2100 mm ± 0,06 mm 390 kg Asamblea, transferencia de material

ER100B-3000 100 kg 3000 mm ± 0,05 mm 1053 kg Paletización pesada, máquina que tiende

ER160B-3200 160 kg 3200 mm±0.05 mm 1280 kg Elevación muy pesada, manejo de neumáticos

ER220-3100 220 kg 3100 mm±0,06 mm 1345 kg Aplicaciones de carga útil ultrapesada

Análisis: El ER100B-3000 llena un nicho específico. En comparación con el ER70B, ofrece un 43% más de carga útil y un 42% más de alcance, lo que lo convierte en una opción clara para artículos más grandes y pesados. Mientras que el ER160B y ER220 ofrecen más resistencia, el ER100B-3000 a menudo proporciona una solución más rentable y potencialmente más rápida para aplicaciones que no requieren más de 100 kg, evitando el gasto de ingeniería excesiva.

P& amp; R: Sumergirse profundamente en la robótica de carga útil pesada

1. ¿Por qué un diseño de 6 ejes es el estándar para la manipulación de materiales complejos, y cuándo sería suficiente un robot de 4 ejes?

Los seis ejes proporcionan una flexibilidad de orientación sin igual. En la manipulación de materiales, una parte a menudo necesita ser recogida, reorientada en el espacio y colocada en un ángulo específico. Un robot de 6 ejes puede manejar esto en un solo movimiento fluido. Por ejemplo, al colocar un motor pesado en un banco de prueba, el robot debe ajustar el paso y el guiñazo del motor para una alineación precisa. Un robot de 4 ejes (o "brazo de robot articulado de cumplimiento selectivo"), como algunos modelos específicos de paletización, está limitado en la rotación de la muñeca. Se destaca en tareas repetitivas de alta velocidad en las que la pieza no necesita ser vuelta o reorientada de manera intrincada: piense en mover cajas de un transportador a una paleta en la misma orientación vertical. La elección depende de la complejidad de la ruta frente a la velocidad / costo.

¿Cómo afecta la clasificación de protección IP54 donde puedo desplegar el ER100B-3000?

El código IP (Ingress Protection) es fundamental para la planificación del despliegue. "IP54" significa que el robot está protegido contra la entrada limitada de polvo (5) y el rociado de agua desde cualquier dirección (4). Esto hace que el ER100B-3000 sea adecuado para la mayoría de los entornos industriales estándar, como líneas de montaje de automóviles, áreas de envasado de almacenes y talleres de mecanizado donde puede haber polvo o humedad ocasionales en el aire. Sin embargo, no es adecuado para condiciones extremas como lavado directo (que requiere IP67), fundiciones con polvo conductor o instalaciones al aire libre expuestas a la lluvia. Para tales configuraciones duras, son necesarios robots con mayor protección (como IP67) o carcasas protectoras especiales. Comprender esta calificación evita fallas prematuras y garantiza la fiabilidad a largo plazo.

¿Cuáles son las consideraciones clave de integración más allá del propio robot para un sistema de carga útil pesada?

La integración exitosa de un robot como el ER100B-3000 implica una visión completa del sistema. En primer lugar, el efecto final: la agarradora, el elevador de vacío o las herramientas personalizadas deben calificarse para la carga útil completa de 100 kg, incluidos los factores de seguridad, y su peso se deduce de la carga útil utilizable. Un agarre mal diseñado puede comprometer la estabilidad. En segundo lugar, seguridad e infraestructura: Debido a su alta energía cinética, las cercas de seguridad robustas, las cortinas de luz o los escáneres de área son obligatorios. El suelo de hormigón debe tener capacidad de carga adecuada y puntos de anclaje para su peso de 1 + tonelada. Tercero, Equipo auxiliar: La integración con transportadores, interfaces de máquina (MTConnect, PROFINET) y controladores lógicos programables (PLC) requiere una planificación cuidadosa. Finalmente, Análisis del Tiempo del Ciclo: Simular la trayectoria de movimiento completa es esencial para garantizar que la velocidad del robot cumpla con los objetivos de producción, ya que los tiempos de aceleración / desaceleración son más largos con masas pesadas.

¿Cómo afecta el concepto de "alcance" frente a "envoltura de trabajo" el diseño celular de un robot como este?

"Alcance" (3000 mm para el ER100B-3000) es la distancia horizontal máxima desde el centro de la base del robot que puede lograr la muñeca. El "sobre de trabajo" es todo el volumen 3D al que puede acceder la muñeca. Para un robot de largo alcance, el sobre es una gran esfera con una "zona muerta" cerca de la base y áreas potencialmente inaccesibles detrás del hombro. Al diseñar una célula de trabajo, debe mapear todos los puntos de recogida y entrega dentro de este sobre, teniendo en cuenta no solo la muñeca, sino también la herramienta fijada y las dimensiones de la pieza. La célula podría necesitar ser más grande de lo previsto para evitar “singularidades” en las que el robot pierde un grado de libertad. La planificación inteligente del diseño, a veces ayudada por software de simulación fuera de línea, es crucial para maximizar la utilización del impresionante alcance del robot sin crear puntos de interferencia.

5.En términos de costo total de propiedad, ¿cuáles son los enfoques de mantenimiento primario para un robot de carga útil pesada?

El TCO se extiende mucho más allá del precio de compra. El mantenimiento preventivo es primordial: las comprobaciones programadas regularmente sobre el aceite de la caja de cambios, la tensión de la correa (si es aplicable) y el desgaste del rodamiento son más críticas que para los robots más ligeros debido a una mayor tensión. Calibración: Con el tiempo, el desgaste mecánico puede afectar la precisión absoluta. La recalibración periódica puede ser necesaria para tareas de ultraprecisión, aunque la repetibilidad es generalmente estable. Consumo de energía: Un robot de 100 kg consume más energía, especialmente durante la aceleración rápida. La evaluación de su ciclo de trabajo puede conducir a una programación de ahorro de energía. Costo de tiempo de inactividad: El impacto financiero de una línea de carga útil pesada estancada es significativo. La elección de un robot con componentes fiables, un buen soporte de servicio regional y piezas de repuesto disponibles (como la serie ER establecida de ESTUN) minimiza este riesgo. La capacitación del personal interno para solucionar problemas básicos es una inversión valiosa.
