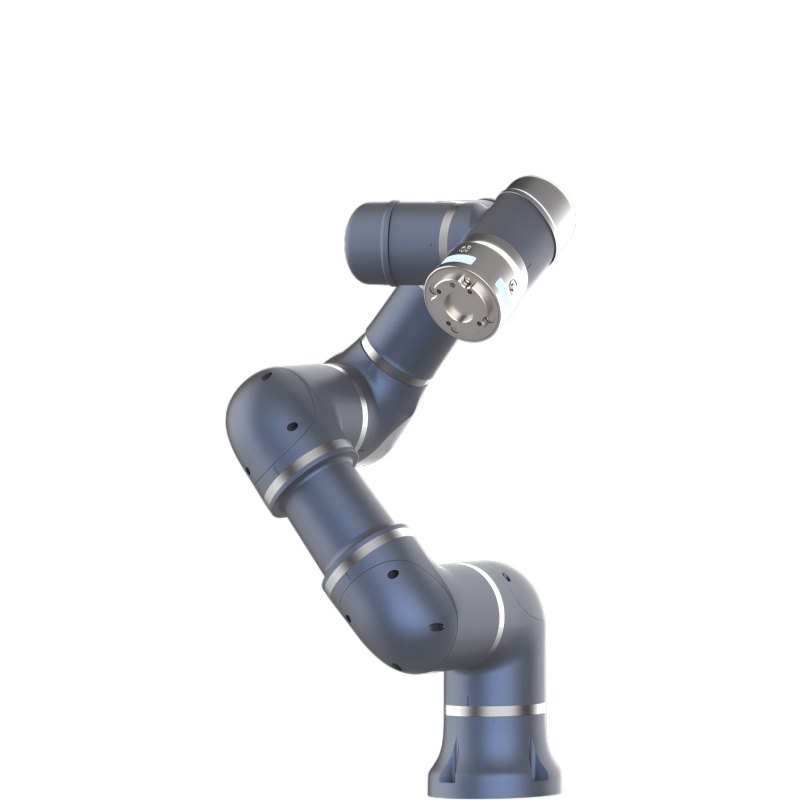

El S3-60 Eco representa una nueva generación de robots colaborativos de alta eficiencia diseñados por ESTUN Automation. Diseñado para cerrar la brecha entre la industria tradicional
velocidad y seguridad colaborativa, este brazo robótico de 6 ejes ofrece una carga útil de 3 kg y un alcance de 575,8 mm. Es una solución ideal para montaje de piezas pequeñas, pruebas de precisión y automatizado
manejo en entornos limitados por espacio.
Especificaciones técnicas S3-60 Eco
Para los integradores de sistemas e ingenieros de automatización, la precisión no es negociable. El S3-60 Eco ofrece repeatabilidad de grado industrial y niveles de protección robustos.
Modelo: S3-60 Eco (robot colaborativo)
Grados de libertad: 6 ejes
Capacidad de carga útil: 3 kg (6.61 lbs)
Alcance máximo: 575,8 mm (22,67 pulgadas)
Repetibilidad: ± 0,03 mm
Velocidad máxima (extremo de herramienta): 2.0 m / s
Clasificación de protección: IP54 (estándar)
Opciones de instalación: piso, techo, montado en la pared
Peso: Aproximadamente 18 kg
Temperatura de funcionamiento: 0 ° C a 50 ° C
Gama conjunta: Eje 1/2/4/5/6 ± 360 °, Eje 3 ± 160 °
Velocidad del eje (máximo): Eje 1/2/3 150 ° / s, Eje 4/5/6 180 ° / s
Características clave y ventajas técnicas
Control de movimiento de alta precisión
Equipado con codificadores absolutos de 20 bits, el S3-60 Eco garantiza una detección de posición excepcionalmente precisa. La tecnología de calibración y compensación cinemática integrada permite
el robot para mantener trayectorias suaves incluso durante movimientos complejos de alta velocidad, ofreciendo un rendimiento comparable a los robots industriales tradicionales.
Programación intuitiva de arrastre y enseñanza
La serie Eco hace hincapié en la facilidad de uso a través del modo de arrastre colaborativo, lo que permite a los operadores guiar manualmente el brazo del robot a las posiciones objetivo. La interfaz gráfica de usuario
soporta el despliegue rápido, lo que permite que la programación básica se aprenda en poco tiempo.
Protocolos de seguridad integrales
La seguridad es fundamental para el diseño S3-60 Eco. Cumple con las normas EN ISO 13849-1 PLd Cat.3 y EN ISO 10218-1. Sensores de par incorporados y detección de colisión ajustable
permitir que el robot se detenga inmediatamente al contacto, lo que permite una colaboración humana-robot segura sin cercas de seguridad.
Implementación flexible y compacta
Con un cuerpo ligero de aproximadamente 18 kg y soporte para la instalación en suelo, pared y techo, el S3-60 Eco se puede integrar en líneas de producción existentes con un mínimo
cambios de diseño, optimizando la utilización del espacio de fábrica.
Escenarios de aplicación industrial
Tareas de montaje de electrónica como la manipulación de PCB, el accionamiento de tornillos e inserción de componentes de precisión.
Aplicaciones de inspección de calidad combinadas con sistemas de visión para pruebas y mediciones automatizadas.
Tendencia de máquinas para máquinas CNC y equipos de moldeo por inyección para aumentar la eficiencia de producción.
Automatización de laboratorio, incluyendo clasificación de muestras y manejo preciso de líquidos en entornos médicos y químicos.
Directrices de operación y mantenimiento
Instalación Configuración
Asegúrese de que la superficie de montaje sea rígida y nivelada para evitar vibraciones. Conecte el controlador a una fuente de alimentación AC estable de 100-240V. Durante el arranque inicial, confirme la parada de emergencia
funcionalidad y verificar que el espacio de trabajo está libre de obstáculos.
Instrucciones de uso
Utilice funciones de control de fuerza para operaciones delicadas. Para aplicaciones de alta velocidad, defina zonas seguras en el software para permitir al robot cambiar entre velocidad colaborativa y
operación a toda velocidad cuando no hay personal presente.
Mantenimiento y seguridad
Inspeccione regularmente las juntas para detectar ruidos anormales y compruebe los sellos IP54, particularmente en entornos polvosos. Apague el sistema antes de limpiar. Realizar inspecciones internas anuales
baterías y cables de codificador para mantener la fiabilidad del sistema.
Preguntas frecuentes
¿Cuál es la diferencia entre los modelos S3-60 Eco y S3-60 Pro?
El S3-60 Eco se posiciona como un robot colaborativo rentable para aplicaciones de uso general. Mientras que la carga útil y el alcance son los mismos, la versión Pro típicamente ofrece
Capacidades de detección mejoradas y calificaciones de protección más altas para entornos más duros.
¿Se puede usar el S3-60 Eco sin una valla de seguridad?
- Sí. - Sí. El robot está diseñado para la operación colaborativa con funciones integradas de detección de colisiones y limitación de potencia. Una evaluación completa del riesgo basada en la aplicación específica sigue siendo
requerido.
¿Qué métodos de programación soporta el S3-60 Eco?
El sistema soporta programación gráfica basada en bloques y control basado en script. También puede comunicarse con sistemas externos a través de protocolos industriales como Modbus y Ethernet/IP.
¿Cómo maneja el S3-60 Eco los cortes de energía?
Los frenos electromagnéticos integrados en todos los ejes se acoplan inmediatamente durante la pérdida de potencia. Los codificadores absolutos conservan los datos de posición, eliminando la necesidad de orientación después de la potencia
restauración.
¿Cuál es la vida útil típica de un robot ESTUN S3-60 Eco?
El robot está diseñado para una operación industrial a largo plazo. Con el mantenimiento adecuado, puede mantener la precisión y el rendimiento durante muchos años, y los componentes modulares permiten
Fácil sustitución de piezas de desgaste.
¿Es compatible el S3-60 Eco con agarradores de terceros?
- Sí. - Sí. Utiliza una brida de herramienta estándar ISO 9409-1-50-4-M6 y soporta varios efectores finales, incluyendo agarradores de vacío y eléctricos, con entrada/salida integrada y fuente de alimentación en el
final de la herramienta.
¿Qué industrias se benefician más del S3-60 Eco?
Las industrias como la electrónica, los componentes del automóvil y la fabricación de bienes de consumo se benefician de su flexibilidad, especialmente en la producción de alta mezcla y bajo volumen.
entornos.
¿Qué tan preciso es el S3-60 Eco en condiciones reales?
El robot logra una repetibilidad de ±0,03 mm a través de su gama completa de carga útil, apoyado por codificadores de alta resolución y calibración de fábrica, lo que garantiza un rendimiento consistente.
¿Cuáles son los requisitos de potencia para el controlador?
El controlador soporta entrada de CA de 100-240V a 50/60Hz con bajo consumo de energía total, típicamente por debajo de 200W.
¿Qué formación se requiere para operar el S3-60 Eco?
El funcionamiento básico y la enseñanza de tareas se pueden completar con un entrenamiento mínimo utilizando la interfaz intuitiva. La integración avanzada puede requerir experiencia en ingeniería de automatización.
