Introducción

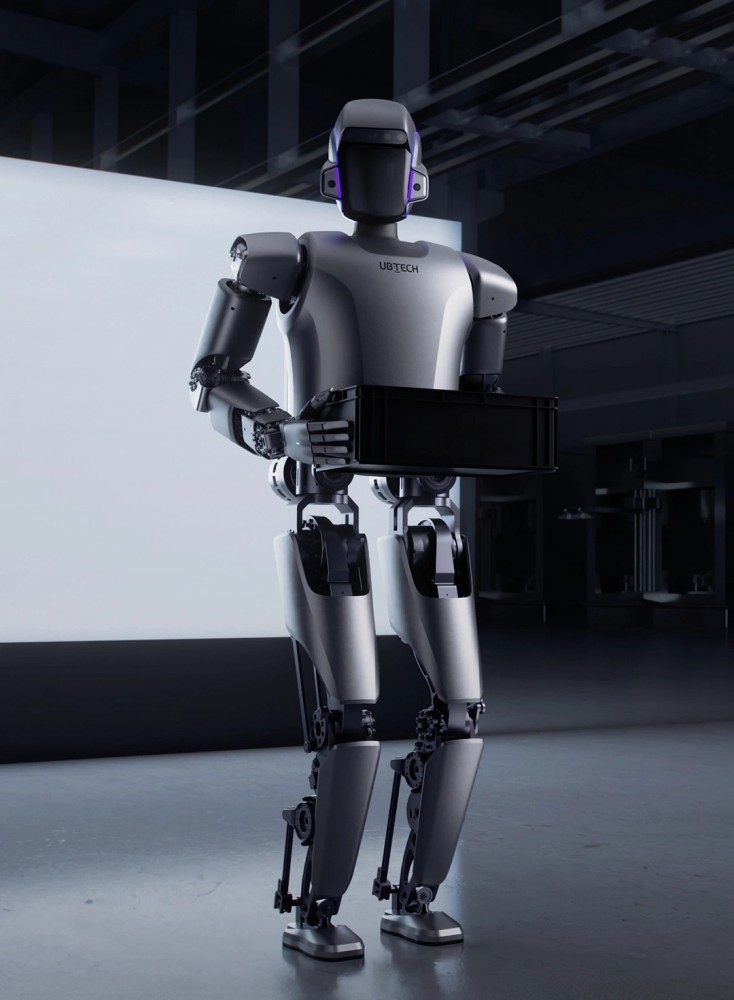

La adaptación de una estación de trabajo de ensamblaje manual o inspección de calidad para robótica humanoide suele obligar a los equipos de ingeniería a tomar una decisión difícil: desplegar un cobot con ruedas que no puede navegar por suelos irregulares ni superar los obstáculos de las cintas transportadoras, o comprometerse a un rediseño completo de la planta que cuesta cifras de seis dígitos antes de enviar una sola unidad. El robot humanoide industrial UBTECH Walker S1 resuelve esa tensión. Con una altura de 172 cm, un peso de 76 kg, una carga útil de caminata verificada de 15 kg y 41 grados de libertad, el Walker S1 ha completado pruebas en fábricas de múltiples etapas en las instalaciones de BYD, Audi-FAW, Zeekr y Foxconn, donde mejoró la eficiencia de clasificación en un 120% y redujo el tiempo de procesamiento en almacén en un 40%. Beijing Zhongping Technology suministra unidades Walker S1 desde el stock regional con un control de calidad completo previo al envío, verificación dimensional y una garantía de integración de 12 meses que cubre los módulos articulares y la electrónica de control. Para los ingenieros de planta que evalúan el despliegue de humanoides en líneas existentes, el S1 ofrece una plataforma bípeda que se adapta a las estaciones de trabajo diseñadas para humanos sin necesidad de arrancar la infraestructura.

Especificaciones técnicas

Altura: 172 cm (configuración de pie, ±2 cm)

Peso: 76 kg (incluyendo la batería)

Carga útil (Caminando): 15 kg (marcha estable mantenida a la carga nominal)

Grados de libertad: 41 GDL (cuerpo completo; 6 por mano con matriz de sensores táctiles)

Par máximo de articulación: 250 N·m (articulaciones de actuador rotativo integrado)

Química de la batería: Fosfato de hierro y litio, 54,6 V / 10 Ah / 3,6 kg

Tiempo de funcionamiento: ~2,0–2,5 horas (ciclo de trabajo industrial mixto)

Tiempo de carga: ~2 horas (cargador estándar, 0–100%)

Velocidad de marcha: 3 km/h (máxima sostenida)

Latencia de reconocimiento visual: <70 ms (tubería de percepción de extremo a extremo)

Precisión operativa: A nivel milimétrico (tareas de ensamblaje e inspección)

Precisión de posicionamiento de navegación: 10 cm (global); 1 cm (acoplamiento de precisión)

Adaptación al terreno: 3 cm de escalón máximo / altura de superficie irregular

Interfaces de comunicación: Wi-Fi 802.11 a/b/g/n (2,4/5 GHz), Ethernet RJ45, bus en tiempo real EtherCAT

Protección de ingreso: IP54 (resistencia al polvo y salpicaduras para entornos industriales)

H2-1: Migración heredada y compatibilidad dimensional

La adaptación de una plataforma humanoide en una línea diseñada originalmente para automatización fija o trabajo manual exige una auditoría dimensional antes que cualquier otra cosa. La altura de 172 cm del Walker S1 sitúa sus efectores finales dentro del alcance ergonómico de los bancos de ensamblaje estándar (altura de la superficie de trabajo de 900–1.100 mm), lo que significa que las alturas de los accesorios existentes normalmente no requieren modificación. La distribución de masa de 76 kg —concentrada en el torso y el conjunto de la cadera— produce un perfil de carga en el suelo comparable al de un operador humano de pie, por lo que el suelo técnico elevado clasificado para 250 kg/m² acepta la unidad sin refuerzo. Donde surge el conflicto dimensional es en el radio de giro: la marcha bípeda del S1 requiere aproximadamente 800 mm de espacio lateral libre durante las maniobras de giro, una limitación que los cobots basados en AGV con ruedas no imponen. Los ingenieros de planta que planifican una migración desde un sistema cartesiano montado en pórtico deben tener esto en cuenta reubicando las herramientas montadas en el suelo o las bandejas de cables que caen dentro del radio de giro.

El comportamiento de enlace del PLC heredado también cambia durante la migración. El controlador integrado del Walker S1 ejecuta ROS 2 internamente, comunicándose a través de middleware DDS, mientras que el PLC de una línea automotriz típica espera E/S deterministas sobre PROFINET o EtherNet/IP. Una pasarela de conversión de protocolos es obligatoria; el S1 no habla Profinet de forma nativa. Beijing Zhongping Technology preconfigura cada unidad con una pasarela de borde verificada que mapea los datos de los tópicos de ROS 2 a registros Modbus TCP o OPC UA, de modo que el PLC ve al robot como un dispositivo de E/S remoto estándar en lugar de un nodo de IA extraño. Esto preserva la arquitectura de enclavamiento de seguridad existente sin reescribir la lógica de contactos desde cero. Para las instalaciones que reemplazan brazos articulados heredados, el esfuerzo de integración se concentra en reenseñar los puntos de trayectoria en lugar de reingenierizar la topología del circuito de seguridad.

H2-2: Protocolos de bus, alineación de interfaces y ergonomía del cableado

El límite de comunicación entre el Walker S1 y la infraestructura de la planta es donde se estancan la mayoría de los proyectos de modernización. El tejido de datos interno del robot —ROS 2 sobre DDS— publica estados articulares, salidas de percepción y posturas de navegación a frecuencias entre 10 Hz y 1 kHz, un perfil de datos fundamentalmente incompatible con los ciclos de escaneo de 10–100 ms de un PLC estándar. La resolución requiere una capa arquitectónica, no un cambio de cableado. Una pasarela de borde industrial contenedorizada se sitúa entre el puerto Ethernet del robot y la red de la planta, normalizando los tópicos de ROS 2 en modelos de información OPC UA por un lado y bloques de registros Modbus TCP por el otro. El PLC consume entonces solo las señales discretas que necesita: "pieza presente", "ciclo completo", "fallo activo", mientras que el robot conserva la autonomía sobre la planificación de trayectorias y la evitación de obstáculos. Este modelo de control en capas evita que el PLC se convierta en un cuello de botella para el bucle de inferencia de IA del robot.

La ergonomía del cableado en el S1 favorece una filosofía de despliegue de cable único. La entrada de alimentación y el tráfico de datos comparten un enlace combinado cuando el robot opera en modo conectado; para la operación inalámbrica, el paquete de baterías de 54,6 V mantiene el funcionamiento de todo el sistema sin cableado externo. Las instalaciones de campo deben enrutar la bajada de Ethernet a un interruptor industrial montado en carril DIN ubicado a menos de 3 metros de la posición de acoplamiento de inicio del robot, manteniendo el recorrido del cable libre del radio de giro bípedo. Para la integración en armarios con carril DIN, la pasarela de borde ocupa 4 anchuras de módulo estándar; la carga térmica de la pasarela más la estación de carga del robot añade aproximadamente 150 W al recinto, lo que normalmente no requiere ventilación forzada adicional en un armario de 600×600 mm. Los ingenieros de planta que ponen en marcha una primera unidad S1 deben presupuestar un turno completo para la configuración de la pasarela, el mapeo del espacio de nombres OPC UA y la verificación de etiquetas del PLC antes de que el robot entre en modo de enlace de producción.

H2-3: Validación in situ, pruebas y entrega operativa

La puesta en marcha de un humanoide en una línea activa sigue una secuencia de validación por fases que difiere de los flujos de trabajo tradicionales de la consola de programación de robots. La primera puerta de validación es dimensional y cinemática: con el S1 encendido pero estacionario, los ingenieros deben verificar que la configuración de 41 GDL alcance cada posición de la estación de trabajo de destino sin alarmas de límite de articulación, y que la capacidad de carga útil de 15 kg cubra la pieza más pesada en la lista de tareas de la estación con al menos un 20% de margen. La segunda puerta es la integridad de la comunicación: una prueba de rodaje de 30 minutos del puente OPC UA/Modbus con señales de producción simuladas confirma que el robot reconoce los bits de enlace del PLC dentro de la ventana de latencia de extremo a extremo especificada de ≤100 ms. Los fallos en esta etapa casi siempre se deben a la configuración de VLAN o a reglas de firewall que bloquean la multidifusión de descubrimiento de DDS, no al hardware del robot.

La fase de entrega operativa comienza con la operación en modo fantasma (shadow-mode): el S1 ejecuta su secuencia de tareas mientras el proceso existente (manual o automatizado) se ejecuta en paralelo, sin acoplamiento físico entre el robot y el producto. Esto valida el tiempo de ciclo, la precisión de alcance y el comportamiento de recuperación de fallos sin poner en riesgo la producción. Beijing Zhongping Technology proporciona una lista de comprobación de puesta en marcha que cubre 22 puntos de verificación derivados de los despliegues del Walker S1 en instalaciones de automoción, incluida la salud del ciclo de la batería, la calibración de la posición cero de las articulaciones y la latencia de respuesta de parada de emergencia. Solo después de que los datos del modo fantasma confirmen que el robot cumple con los objetivos de tiempo de ciclo, el equipo de integración transfiere la autoridad de tareas al S1 y desconecta el proceso heredado. Tras la entrega, una prueba de funcionamiento continuo de 72 horas con muestreo periódico del par en las articulaciones de mayor carga establece el intervalo de mantenimiento de referencia para esa estación de trabajo específica.

Preguntas frecuentes (FAQ)

P1: ¿Puede el Walker S1 reemplazar un robot articulado de 6 ejes heredado en un pedestal existente sin modificación del suelo?

El Walker S1 es una plataforma bípeda móvil, no un brazo montado en pedestal, por lo que el reemplazo físico directo de un robot articulado fijo requiere una reasignación de tareas rediseñada: el S1 se acerca a la estación de trabajo a pie y realiza la tarea desde una posición de pie. Su altura de 172 cm y su carga útil de 15 kg cubren los sobres de alcance y carga de la mayoría de los brazos de 6 ejes de la clase de 10 a 20 kg, pero el radio de giro de 800 mm debe tenerse en cuenta en el plano del suelo. Beijing Zhongping Technology proporciona una auditoría de compatibilidad de la estación de trabajo que mapea la ruta de aproximación y el radio de giro del S1 frente a su diseño de pedestal y accesorios existentes antes de confirmar cualquier pedido.

P2: ¿Cómo maneja el Walker S1 los entornos con alto contenido de polvo o neblina de aceite típicos de las celdas de mecanizado?

El S1 cuenta con una clasificación de protección de ingreso IP54, que resiste la entrada de polvo y la exposición a salpicaduras, pero no está clasificado para inmersión o saturación continua por neblina de aceite. Para entornos que superen las condiciones IP54, se requiere un recinto sellado adicional o un chaleco de presión positiva, y los intervalos de lubricación de los módulos articulares deben reducirse del ciclo estándar de 1.500 horas a 800 horas. Beijing Zhongping Technology almacena el kit de sellos para articulaciones y puede preinstalar un paquete de protección ambiental antes del envío para despliegues en celdas de mecanizado.

P3: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega típico para el Walker S1 a través de Zhongping?

La cantidad mínima de pedido (MOQ) es de 1 unidad para pedidos de evaluación y de 3 unidades para los niveles de precios de despliegue de producción, con descuentos por volumen aplicables a partir de 5 unidades. Las unidades en stock regional se envían en un plazo de 10 a 15 días hábiles; las configuraciones personalizadas con paquetes de integración preinstalados requieren un tiempo de entrega de 4 a 6 semanas. Beijing Zhongping Technology mantiene un inventario permanente de módulos de articulaciones, baterías y placas de control para respaldar tanto los pedidos de evaluación como los de producción sin esperar a la asignación de la fábrica.

P4: ¿Compatible el Walker S1 con OPC UA de forma nativa, o siempre se requiere una pasarela?

La arquitectura interna del S1 es ROS 2 sobre DDS; OPC UA no es un protocolo nativo en el controlador del robot. Cada despliegue requiere una pasarela de protocolos para traducir los datos de los tópicos de ROS 2 a OPC UA o Modbus TCP para el consumo del PLC. Beijing Zhongping Technology suministra una pasarela de borde preconfigurada con cada unidad, que incluye un mapa de espacios de nombres OPC UA verificado para los enlaces de tareas industriales estándar, eliminando el trabajo de integración personalizado que normalmente consume de 2 a 3 días de ingeniería por robot.

P5: ¿Cuáles son los intervalos críticos de mantenimiento preventivo para el Walker S1 en operación continua?

Las articulaciones del reductor armónico requieren reabastecimiento de grasa cada 1.500 horas de funcionamiento y un reemplazo completo de la grasa a las 5.000 horas; los paquetes de baterías muestran una degradación de la capacidad medible después de 12–18 meses de ciclado diario agresivo, recomendándose su reemplazo al 70% de la capacidad original. El muestreo del par de las articulaciones cada 500 horas identifica el desgaste de los rodamientos antes de que se manifieste como desviación de posicionamiento. Beijing Zhongping Technology incluye una plantilla de programa de mantenimiento con cada unidad y almacena todas las piezas consumibles para su envío al día siguiente dentro del período de garantía.

P6: ¿Cómo se alinea el tiempo de funcionamiento de la batería del Walker S1 con los patrones estándar de turnos de 8 horas?

El S1 ofrece aproximadamente entre 2,0 y 2,5 horas de tiempo de funcionamiento de servicio mixto por carga, con un ciclo de recarga de 2 horas. Para el despliegue en un solo turno, esto requiere un cambio de batería a mitad de turno (el paquete es reemplazable en campo) o programar las tareas del robot para que encajen dentro de la ventana de 2 horas con un descanso para la recarga. Beijing Zhongping Technology recomienda la configuración de cambio de batería para instalaciones que ejecutan el S1 durante un turno completo de 8 horas, y suministra un segundo paquete de baterías y un cargador externo como parte del kit de integración estándar.

P7: ¿Qué normas de cumplimiento de seguridad cumple el Walker S1 para la operación colaborativa junto a trabajadores humanos?

La arquitectura de seguridad del S1 incluye percepción multimodal de 360° utilizando cámaras RGB-D para el monitoreo del entorno circundante, con una latencia de respuesta de parada de emergencia inferior a 100 ms. La plataforma está diseñada según la conformidad ISO para la seguridad de robots industriales, con manejo de entradas a prueba de fallos en el lado del control. Beijing Zhongping Technology proporciona una plantilla de evaluación de riesgos específica para el sitio y verifica que las distancias de seguridad y la lógica de enclavamiento de la zona de despliegue cumplan con los requisitos de EHS de la instalación antes de la puesta en marcha.

P8: ¿Puede el Walker S1 navegar entre múltiples estaciones de trabajo en una sola línea de producción sin rieles guía o marcadores en el suelo?

Sí, el S1 utiliza VSLAM semántico de dos etapas para la navegación, logrando una precisión de posicionamiento global de 10 cm y un acoplamiento de precisión de 1 cm en las estaciones de trabajo sin necesidad de cinta magnética, códigos QR o marcadores reflectantes en el suelo. El robot construye y mantiene un mapa semántico de la planta de producción, distinguiendo los accesorios permanentes de los obstáculos transitorios como carretillas elevadoras y palés. Beijing Zhongping Technology realiza la construcción inicial del mapa SLAM durante la puesta en marcha y capacita al equipo de mantenimiento de la instalación sobre los procedimientos de actualización de mapas para cambios de diseño.

P9: ¿Qué piezas de repuesto debe almacenar una instalación para el primer año de funcionamiento del Walker S1?

Los consumibles de mayor rotación son el paquete de baterías (vida útil esperada de 12–18 meses bajo un uso cíclico agresivo), los kits de grasa para el reductor armónico (intervalo de servicio de 1.500 horas) y las matrices de sensores táctiles de la punta de los dedos (sujetas a desgaste en tareas de sujeción repetidas). Los módulos de articulación en sí están clasificados para 15.000–30.000 horas de funcionamiento continuo bajo carga nominal, lo que los sitúa en la categoría de reemplazo anual o bianual. Beijing Zhongping Technology recomienda un kit de repuestos inicial que contenga un paquete de baterías, dos kits de servicio de grasa y un juego de sensores táctiles por unidad desplegada.

P10: ¿Cómo responde el Walker S1 a los cambios repentinos de carga o atascos de piezas durante una tarea de manipulación?

El control de movimiento de todo el cuerpo del S1 utiliza algoritmos adaptativos basados en el aprendizaje que ajustan el par de la articulación en tiempo real basándose en la retroalimentación de fuerza de los sensores táctiles de la punta de los dedos y la detección de fuerza/par montada en la muñeca. Cuando un atasco de piezas supera el umbral de fuerza programado, el robot ejecuta una secuencia de retracción controlada y eleva un código de fallo al PLC, en lugar de forzar la articulación y arriesgar daños en el reductor. Beijing Zhongping Technology configura los umbrales de respuesta a fallos durante la puesta en marcha en función de las piezas y accesorios específicos de su estación de trabajo, y documenta el mapeo de códigos de fallo para su equipo de mantenimiento.
