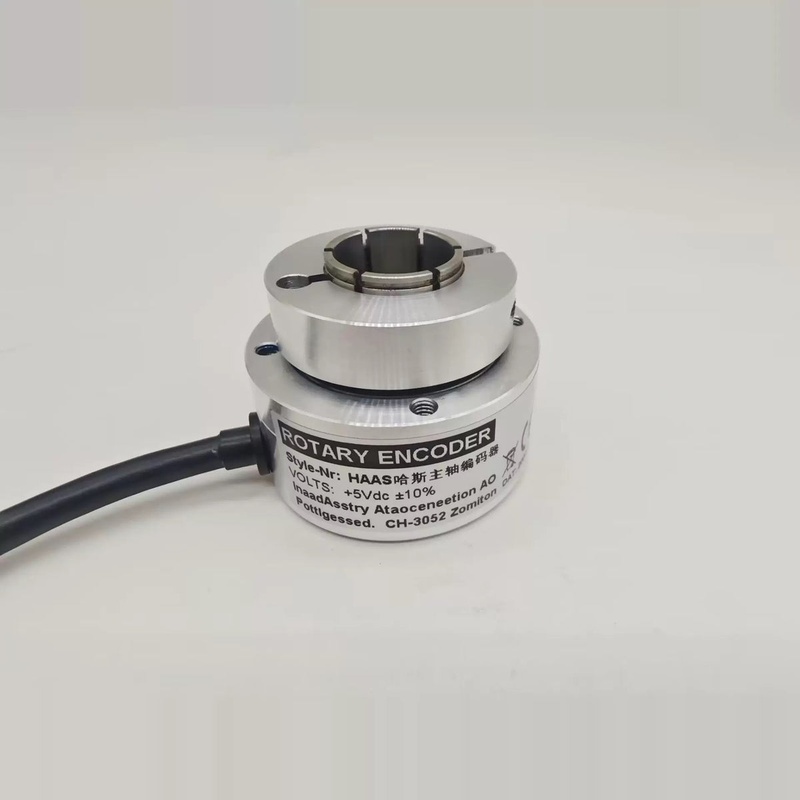

HAAS 93-1902/4096CPR/30-5840 Codificador de husillo CNC de alta resolución

El HAAS 93-1902/4096CPR/30-5840 es un componente crítico dentro del ecosistema CNC HAAS, diseñado específicamente como un codificador de husillo de alto rendimiento. Este dispositivo es primordial para el control en bucle cerrado del husillo de la máquina herramienta, asegurando que la velocidad de rotación y la posición angular se monitorizan y mantengan con precisión. Con una resolución de 4096 pulsos por revolución (CPR), este codificador CNC proporciona la retroalimentación de grano fino necesaria para operaciones de mecanizado avanzadas, como el troqueo rígido, la orientación del husillo para cambios de herramientas y el contorno sincronizado del eje C. Su diseño robusto está diseñado para soportar los entornos duros de los talleres de máquinas, tratando con contaminantes como refrigerante, niebla de aceite y partículas metálicas, al tiempo que ofrece una fiabilidad constante.

1. Visión general del producto e integración del sistema

Un codificador de husillo es fundamentalmente un dispositivo sensorial que convierte el movimiento mecánico de un eje giratorio en una señal eléctrica. El modelo HAAS 93-1902 realiza esta tarea con alta fidelidad, actuando como los "ojos" del husillo para el sistema de control de la máquina. A diferencia de los codificadores lineales que miden el movimiento en línea recta, este codificador rotativo está dedicado a monitorear la rotación pivotante del husillo. En un sistema CNC HAAS, la retroalimentación de este codificador se devuelve continuamente a la unidad de control principal. Esto crea un sistema de bucle cerrado donde la velocidad del husillo comandada (por ejemplo, 5000 RPM) se compara constantemente con la velocidad real medida. Si se produce cualquier desviación debido a la variación de la carga, el sistema de control compensa instantáneamente ajustando el par del motor, manteniendo de este modo la velocidad fijada en condiciones de corte variables. Esta integración es vital para procesos como la rosca rígida, donde la rotación del husillo debe estar perfectamente sincronizada con la alimentación del eje Z para cortar con precisión las roscas.

2.Especificaciones técnicas y características de rendimiento

La identidad y la capacidad de este codificador están definidas por su código modelo específico. El 93-1902 es el número de pieza principal de HAAS, lo que lo identifica como un componente OEM genuino diseñado para una compatibilidad sin problemas. La especificación 4096 CPR es un indicador clave de rendimiento, que indica la resolución del codificador. Este alto recuento de pulsos significa que el sistema de control recibe 4096 señales digitales distintas para cada revolución individual del husillo. Esto se traduce en una resolución angular de menos de 0,1 grados, lo que permite un control posicional excepcionalmente preciso. Esta alta resolución es lo que permite una orientación precisa del husillo, donde el husillo debe detenerse en una posición angular exacta y repetible para el cambio automático de herramientas. El segmento 30-5840 del número de modelo a menudo se refiere a detalles de configuración específicos, que pueden incluir el tipo de señal de salida y la longitud física del cable y la interfaz. Este modelo en particular está diseñado para interactuar directamente con los sistemas de control HAAS, garantizando la compatibilidad plug-and-play e integridad de señal fiable sin la necesidad de convertidores de señal externos.

Características de diseño y construcción 3.Core

La durabilidad del codificador HAAS 93-1902 es el resultado de su construcción específica para un entorno industrial exigente. La carcasa está típicamente hecha de materiales robustos como aluminio mecanizado o polímero endurecido, ofreciendo una mezcla de peso ligero y resistencia al impacto físico y la corrosión. Critical para su funcionamiento es el conjunto de eje y cojinetes. Estos componentes están diseñados para el funcionamiento de alta velocidad y están sellados para evitar la entrada de refrigerante, aceite y polvo abrasivo fino, que son contaminantes comunes en un centro de mecanizado. Este sellado robusto es esencial para lograr una larga vida útil y prevenir fallas prematuras. La tecnología de detección en el interior se basa a menudo en un sistema óptico, con un disco de vidrio o metal con rejillas extremadamente finas. Una fuente de luz (LED) y un fotodetector a ambos lados de este disco trabajan juntos para generar los impulsos eléctricos a medida que el disco gira con el husillo. Este diseño óptico es favorecido por su alta precisión, baja fricción y excelente respuesta a altas velocidades.

Áreas de aplicación y beneficios operacionales

La aplicación principal de este codificador CNC es permitir funciones avanzadas del husillo que son esenciales para el mecanizado moderno y eficiente. Para el Tapping Rígido, el codificador asegura que la rotación del husillo y el descenso lineal del grifo en la pieza estén perfectamente sincronizados, evitando que el grifo rompa o desnude las roscas. En la orientación del husillo, proporciona la retroalimentación precisa necesaria para detener el husillo en una ubicación angular específica, lo que es crucial para que los cambiadores de herramientas automáticos agarren y liberen las herramientas correctamente. Además, cuando un control HAAS está equipado con capacidad de eje C, este codificador de alta resolución permite que el husillo funcione como una mesa rotativa de precisión, lo que permite operaciones de contorno complejas como fresar hexágonos o perforar orificios en un círculo de pernos sin necesidad de un eje rotativo separado. Los beneficios operacionales son sustanciales. Mejora directamente la precisión y la repetibilidad del mecanizado, reduce las tasas de chatarra asegurando que los procesos como la rosca se ejecuten correctamente y aumenta el tiempo de funcionamiento general del equipo proporcionando un rendimiento fiable y sin mantenimiento. El uso de un codificador HAAS genuino como el 93-1902 garantiza una comunicación óptima con el control de la máquina, eliminando problemas de compatibilidad y asegurando que todas las funciones avanzadas funcionen según lo previsto por el fabricante.

Perspectiva ampliada: El papel crítico de los codificadores en el mecanizado CNC

Comprender el contexto más amplio de los dispositivos de retroalimentación ilumina por qué un componente como el HAAS 93-1902 es indispensable en la fabricación automatizada.

1. El bucle de retroalimentación: sistemas abiertos vs. cerrados

En el control de movimiento, un sistema de bucle abierto funciona sin retroalimentación; un comando se envía a un motor (como un motor paso a paso) con la suposición de que se ha ejecutado. Esto es sencillo y rentable, pero propenso a errores si el motor pierde pasos debido a la sobrecarga. Por el contrario, prácticamente todas las máquinas herramientas CNC modernas, incluidos los molinos y tornos HAAS, operan en un principio de bucle cerrado para los ejes críticos y el husillo. El codificador de husillo es una parte fundamental de este bucle cerrado. Proporciona la verificación en tiempo real de que el husillo está siguiendo comandos. Si el control detecta una discrepancia entre el estado comandado y la retroalimentación del codificador, puede generar una alarma, detener el programa o corregir activamente el error, protegiendo así la máquina, la herramienta y la pieza de daños.

2. Análisis comparativo: codificador de husillo vs. codificador de motor servo

Aunque ambos son codificadores rotativos, un codificador de husillo y un codificador de servomotor a menudo tienen diferentes prioridades de diseño. Un servocodificador, típicamente unido a los servomotores que accionan los ejes X, Y y Z, requiere una resolución extremadamente alta (a menudo en el rango de millones de recuentos por revolución) para lograr un posicionamiento preciso y un movimiento suave a velocidades muy bajas. Sin embargo, un codificador de husillo está optimizado para el funcionamiento de alta velocidad. Su resolución, aunque todavía alta (por ejemplo, 4096 RPC), está equilibrada contra la necesidad de generar y procesar señales de manera fiable a RPM muy altas (por ejemplo, 10.000 RPM o más). Sus funciones principales son la regulación de velocidad y el posicionamiento angular en lugar del microposicionamiento ultrafino. Además, los codificadores de husillo a menudo se construyen con un sellado más robusto para manejar la exposición directa al entorno de mecanizado, que es típicamente más duro en el husillo en comparación con los accionamientos de tornillo de bolas de los ejes lineales.

3. instalación, solución de problemas y mantenimiento

La instalación adecuada es clave para la longevidad y la precisión de un codificador de husillo. Debe montarse con alineación precisa al eje del husillo para evitar el desgaste del cojinete y el agotamiento de la señal. El montaje también debe estar seguro para resistir la vibración. Desde una perspectiva de solución de problemas, los síntomas de un codificador fallido pueden incluir fluctuaciones de velocidad del husillo, alarmas relacionadas con "pérdida de sincronización del husillo" o "fallo de orientación" y roscado inexacto. El mantenimiento es generalmente mínimo, pero debe implicar mantener el área circundante limpia e inspeccionar periódicamente la unidad para detectar daños físicos o desechos acumulados que podrían comprometer los sellos. El cable y el conector también son puntos de falla comunes y deben comprobarse para la integridad.

Preguntas frecuentes (FAQ)

¿Qué significa la resolución de RCP 4096 para mis operaciones de mecanizado?

Una resolución de 4096 CPR significa que el sistema de control recibe 4096 piezas discretas de información posicional para cada revolución individual del husillo. Este alto nivel de detalle es crucial para las tareas de precisión. Para la orientación del husillo, permite al control detener el husillo dentro de una fracción de un grado para cambios fiables de herramienta. En la rosca rígida, asegura que la posición de rotación del husillo está perfectamente bloqueada a la posición del eje Z, evitando la rotura del grifo y garantizando roscas de alta calidad. Para un control de velocidad simple, proporciona una señal de retroalimentación de velocidad muy estable y precisa.

¿Se puede utilizar este codificador como sustituto en máquinas no HAAS?

Aunque técnicamente es un codificador rotativo que emite señales de onda cuadrada estándar (probablemente con canales diferenciales A, B e índice), está específicamente calibrado y configurado como una pieza OEM HAAS genuina. Usarlo en una marca diferente de máquina CNC requeriría verificar la compatibilidad eléctrica (voltaje, tipo de señal), compatibilidad de montaje físico y asegurarse de que la resolución coincida con los requisitos del sistema de control extranjero. Para un rendimiento óptimo y garantizado en una máquina HAAS, se recomienda encarecidamente la pieza HAAS 93-1902 genuina.

¿Cuáles son los signos más comunes de un codificador de husillo fallido?

Los síntomas más comunes son las alarmas relacionadas con el husillo en la pantalla de control, como "Pérdida de sincronización del husillo" o "Fallo de orientación del husillo". También puede observar que el husillo funciona a una velocidad incorrecta, fluctua en velocidad bajo una carga constante o no se detiene en la posición correcta para un cambio de herramienta. En procesos como el troqueo rígido, un codificador fallante típicamente causará troqueos rotos o roscas mal formadas debido a una pérdida de sincronización.

¿Cómo afecta el entorno dentro de una máquina CNC a la vida útil del codificador?

El entorno de taller de máquinas es uno de los más duros para los componentes electrónicos. El codificador está constantemente expuesto a la vibración del husillo y las fuerzas de corte, las fluctuaciones de temperatura y contaminantes generalizados como la niebla de refrigerante, el aceite lubricante y las virutas de metal fino. El HAAS 93-1902 está construido para resistir estos factores con carcasas y rodamientos sellados, pero la exposición extrema o la entrada directa de fluidos todavía pueden conducir a fallas prematuras. El mantenimiento adecuado de la máquina, incluido el control de la contaminación del refrigerante y el mantenimiento limpio del área del husillo, contribuye directamente a una vida útil más larga del codificador.

¿Se requiere calibración profesional después de reemplazar este codificador?

En la mayoría de los casos en una máquina HAAS, una simple sustitución del codificador por una pieza genuina no requiere calibración manual en el sentido tradicional. Sin embargo, después de la instalación, a menudo es necesario realizar un procedimiento de configuración de "Orientación del husillo" a través del software de control de la máquina. Esta rutina enseña al control la relación exacta entre el pulso índice del codificador (que indica una revolución completa) y la posición física del husillo. Este paso es crítico para garantizar que los cambios de herramienta ocurran de manera fiable y precisa.
