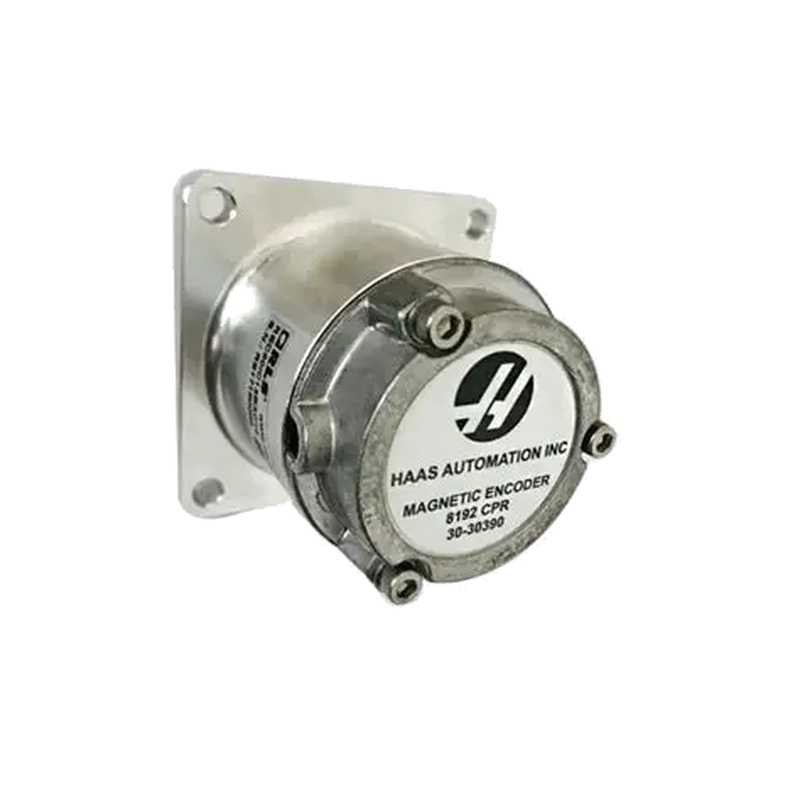

El HAAS 93-0447A/8192CPR/30-30390 es un codificador de husillo CNC de alto rendimiento diseñado para ofrecer una precisión y fiabilidad excepcionales en entornos de mecanizado de control numérico por computadora (CNC) exigentes. Este modelo específico, con su notable resolución de 8192 ciclos por revolución (RCP), proporciona la retroalimentación precisa necesaria para procesos de fabricación avanzados. Sirve como el componente sensorial crítico en los husillos de la máquina herramienta CNC, convirtiendo la rotación física en señales eléctricas que el sistema de control utiliza para monitorear y mantener la velocidad, posición y dirección precisas del husillo. Su diseño está orientado a garantizar acabados superficiales de alta calidad, roscado preciso y operaciones de roscado rígido, lo que lo convierte en un componente indispensable para los centros de mecanizado modernos.
1. Visión general del producto y funcionalidad básica
El papel principal del codificador HAAS 93-0447A es proporcionar retroalimentación en bucle cerrado al sistema CNC. En una configuración típica de la máquina Haas, el codificador se monta directamente en el motor o el eje del husillo. A medida que el husillo gira, el codificador genera una serie de pulsos de alta frecuencia correspondientes a la posición angular y la velocidad del eje. Estos datos en tiempo real se devuelven continuamente al controlador, que compara el rendimiento real del husillo con los valores comandados. Esto permite acciones correctivas inmediatas, asegurando que el husillo mantenga la velocidad programada bajo condiciones de carga variables, lo que es crucial para operaciones como fresado pesado o acabado de alta velocidad.
Este codificador de alta resolución es particularmente crítico para funciones que requieren un posicionamiento angular preciso, como la orientación del husillo para cambios de herramientas. En los cambiadores automáticos de herramientas, el husillo debe detenerse en una posición angular exacta para permitir que el soporte de herramienta se libere o agarre con precisión. La resolución de RCP 8192 de este modelo permite esta detención precisa, protegiendo así el mecanismo de cambio de herramienta de daños y minimizando el tiempo de no corte.
Especificaciones técnicas y características clave
El HAAS 93-0447A se caracteriza por su salida de alta resolución y su construcción robusta. La especificación destacada es su 8192 CPR, que significa el número de posiciones discretas que puede detectar dentro de una sola revolución del husillo. Este alto recuento de pulsos se traduce en una granularidad extremadamente fina en la retroalimentación de posición, lo que permite un control superior sobre el proceso de mecanizado.
Los principales atributos técnicos y características incluyen:
Alta resolución: La capacidad de RCP 8192 permite una regulación de velocidad y control de posición extremadamente precisos, lo que es esencial para el mecanizado de alta tolerancia y contornos complejos.
Construcción duradera: Construida para soportar las duras condiciones de un taller de máquinas, incluida la exposición al refrigerante, las virutas de metal y la vibración constante. Muchos codificadores de husillo modernos de Haas cuentan con un diseño sin contacto, que elimina el desgaste físico, mejora la longevidad y reduce las necesidades de mantenimiento.
Salida de señal diferencial: típicamente emite señales diferenciales (como A, A, B, B). Esta configuración es altamente resistente al ruido eléctrico, lo que es común en entornos industriales con motores y accionamientos potentes, lo que garantiza la integridad de los datos durante carreras de cable más largas.
Sistema de montaje integrado: el codificador está diseñado para una integración sin costuras con los conjuntos de husillo de Haas, lo que garantiza la alineación adecuada y el acoplamiento mecánico, lo que es vital para la precisión de la señal.
3.Principio operativo y tecnología interna
El codificador HAAS 93-0447A funciona sobre un principio óptico para lograr su alta resolución. Dentro del codificador, un diodo emisor de luz (LED) proyecta luz a través de un disco de vidrio, conocido como un retículo, que tiene un patrón radial de líneas muy finas. En el otro lado del disco, una matriz de fotosensores detecta el patrón alterno de luz y oscuridad a medida que el disco gira con el husillo.
Esta detección genera las señales de onda sinusoidal primaria. Estas señales analógicas son luego procesadas internamente por la electrónica del codificador para ser convertidas en las salidas de onda cuadrada digital (canales A y B) que el control CNC entiende. La relación de fase entre los canales A y B, que canal conduce al otro, determina la dirección de rotación del husillo (en el sentido horario o en el contrario). La alta densidad de líneas en el disco de vidrio es lo que permite a este codificador lograr su resolución CPR 8192, proporcionando al sistema CNC una imagen muy detallada del movimiento del husillo.
4. ventajas de rendimiento en aplicaciones CNC
Utilizar un codificador de alta resolución como el HAAS 93-0447A trae varios beneficios tangibles a las operaciones de mecanizado CNC.
Acabado de superficie mejorado y precisión dimensional: al garantizar que el husillo gire a la velocidad exacta ordenada sin fluctuación, el codificador ayuda a prevenir defectos como marcas de chatter o texturas de superficie inconsistentes. Esto conduce a una calidad superior de la pieza y reduce la necesidad de operaciones de acabado secundarias.
Taping y roscado rígido fiable: para el tapping rígido, la posición de rotación del husillo debe estar perfectamente sincronizada con la alimentación lineal del eje Z. La retroalimentación precisa de este codificador hace posible esta sincronización, lo que resulta en hilos precisos y limpios.
Mejora de la fiabilidad del proceso y el tiempo de funcionamiento: el control preciso del husillo minimiza la tensión y la rotura de la herramienta. Además, el papel del codificador en el cambio fiable de herramientas evita costosos choques y tiempo de inactividad de la máquina, aumentando así la eficacia general del equipo (OEE).
Perspectiva ampliada: El papel crítico de los codificadores en los sistemas CNC modernos
Comprender el contexto más amplio de la tecnología de codificador y su implementación ayuda a apreciar el valor de un componente como el HAAS 93-0447A.
1.La columna vertebral del control de bucle cerrado
En la maquinaria CNC, el sistema de control de movimiento es fundamentalmente un sistema de bucle cerrado. El codificador de husillo CNC es un componente clave en este bucle, que actúa como los "ojos" para el controlador. Sin esta retroalimentación, el sistema funcionaría en bucle abierto, suponiendo ciegamente que el motor ha seguido su orden, lo que es insuficiente para el mecanizado de precisión. La retroalimentación del codificador permite la compensación en tiempo real para las variaciones de carga, la expansión térmica y el deslizamiento mecánico, asegurando que la parte mecanizada final coincida con la intención de diseño digital.
2. Mejores prácticas de instalación, calibración y mantenimiento
El alto rendimiento de un codificador depende de su instalación y mantenimiento correctos. La alineación adecuada es primordial; incluso un menor agotamiento radial o un espacio axial incorrecto entre el cabezal de lectura y la balanza pueden conducir a errores de señal y disparar alarmas. A menudo se recomiendan técnicas como el uso de un indicador de esfera para comprobar el agotamiento durante la instalación.
El mantenimiento es generalmente mínimo para los codificadores sin contacto, pero el foco debe estar en prevenir daños físicos y contaminación. El cable codificador y sus conexiones son puntos de falla comunes. Es fundamental asegurarse de que los cables están sujetos de forma segura lejos de las partes móviles como las correas de husillo para evitar el desgaste. Adicionalmente, verificar que la cabeza de lectura del codificador está adecuadamente puesta a tierra en la colada de la máquina es un paso estándar de solución de problemas para resolver problemas de señal intermitente. Para máquinas en entornos particularmente exigentes, garantizar que los filtros de ferrita correctos se instalen en los cables de accionamiento de codificadores y vectores también es una práctica conocida para mantener la integridad de la señal.
Preguntas frecuentes (FAQ)
1. ¿Qué significa "8192 CPR" para un codificador de husillo?
CPR significa "ciclos por revolución". Una clasificación de CPR 8192 significa que el codificador genera 8192 pulsos digitales distintos para cada vuelta del husillo. Esta alta resolución proporciona al control CNC datos de grano extremadamente fino sobre la posición y la velocidad del husillo, que está directamente vinculada a la precisión de las operaciones de mecanizado, especialmente aquellas que requieren movimiento sincronizado como golpeado rígido.
2. ¿Puede un codificador de husillo defectuoso causar problemas de cambio de herramienta?
Por supuesto. Un codificador defectuoso o mal alineado puede no proporcionar la retroalimentación posicional correcta para la orientación del husillo. Si el husillo no se detiene en el ángulo preciso requerido por el cambiador de herramientas, el proceso de intercambio de herramientas puede fallar, lo que puede conducir a una caída de herramientas o a una colisión entre la herramienta y el mecanismo de cambio, lo que resulta en daños a la máquina y un tiempo de inactividad significativo.
3. ¿Cuáles son los síntomas comunes de un codificador de husillo fallido?
Los síntomas comunes incluyen la incapacidad de orientar el husillo para un cambio de herramienta, velocidades del husillo inconsistentes bajo carga, la aparición de alarmas específicas relacionadas con el husillo (por ejemplo, errores de comunicación o error de servo excesivo) y el motor del husillo no gira mientras el medidor de carga muestra un valor máximo. Los problemas intermitentes a menudo se pueden remontar a conexiones de cable o puesta a tierra.
4. ¿Cómo difiere un codificador sin contacto de los codificadores de estilo más antiguo?
Los codificadores tradicionales pueden usar contactos físicos como cepillos, que son propensos al desgaste. Un codificador sin contacto, como muchos codificadores de husillo Haas modernos, utiliza principios ópticos o magnéticos para leer la posición sin contacto físico. Este diseño elimina el desgaste mecánico, ofrece una mayor fiabilidad, velocidades operativas más rápidas y una mayor resistencia a la contaminación, lo que conduce a una vida útil más larga.
5. ¿Por qué es tan importante la puesta a tierra adecuada para el codificador?
La puesta a tierra adecuada del cabezal de lectura del codificador a la máquina de fundición es crucial para la inmunidad al ruido eléctrico. Un codificador no aterrizado o mal aterrizado puede actuar como una antena, captando ruido eléctrico de motores y accionamientos. Este ruido puede corromper las delicadas señales de retroalimentación, lo que conduce a un comportamiento errático del husillo, errores de datos y alarmas persistentes.
