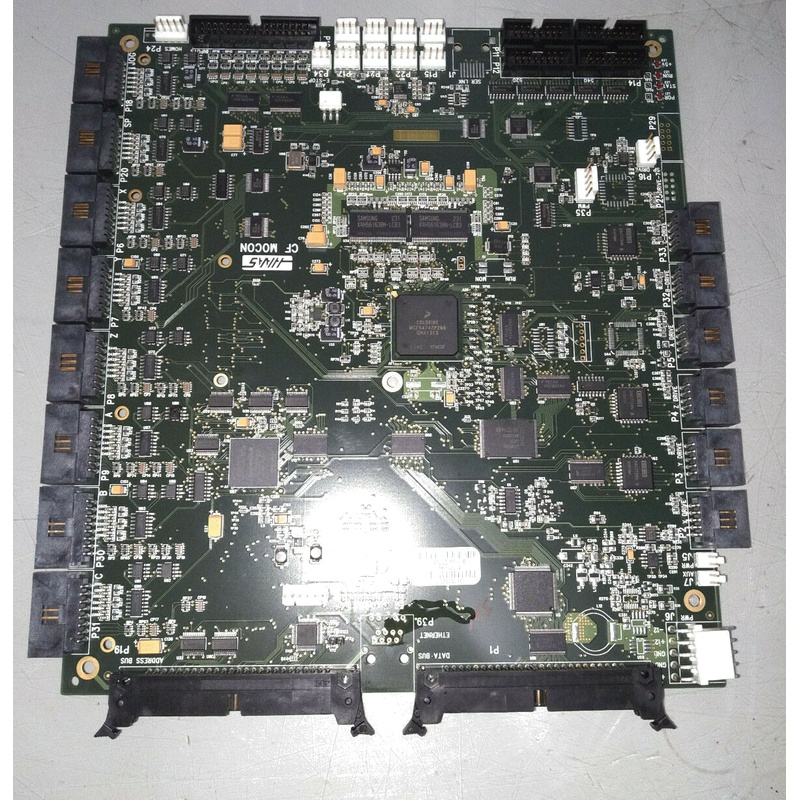

El HAAS 93-32-4123D representa un componente crítico dentro del ecosistema de Haas Automation, diseñado específicamente como una PCB de control de servo de alto rendimiento. Esta PCB de control industrial especializada es el centro nervioso para la gestión de servomotores en maquinaria CNC exigente, traduciendo comandos digitales en movimiento físico preciso. Diseñada para confiabilidad en entornos de fabricación duros, esta placa garantiza que las máquinas herramientas Haas mantengan su reconocida precisión y repetibilidad durante operaciones de mecanizado de alta velocidad. Su papel es fundamental en los sistemas de control de movimiento de bucle cerrado, donde procesa continuamente la retroalimentación de los codificadores para ajustar dinámicamente el par y la velocidad del motor, lo que lo convierte en un elemento indispensable para aplicaciones avanzadas de fabricación e ingeniería de precisión.
1. Visión general del producto e integración del sistema
La 93-32-4123D es una PCB de control industrial por excelencia diseñada para operar dentro de la arquitectura de control patentada de Haas. Funciona como un controlador de movimiento dedicado, a menudo interfaciendo directamente con la placa de microprocesador principal y el sistema de accionamiento vectorial. En un sistema CNC típico de Haas, esta PCB de servocontrol recibe comandos de movimiento de alto nivel y los traduce en señales precisas de bajo nivel que accionan los servoamplificadores y, en consecuencia, los propios servomotores.
Un aspecto clave de su integración es su papel en el sistema de control de circuito cerrado. A diferencia de los sistemas de bucle abierto, esta placa monitorea activamente el estado y la posición del motor a través de dispositivos de retroalimentación como codificadores. Este bucle de retroalimentación continuo permite la corrección en tiempo real de cualquier discrepancia entre la posición comandada y la posición real del motor, garantizando una precisión excepcional y manejando las cargas dinámicas encontradas durante las operaciones de corte. Esta placa es una razón fundamental por la que las máquinas Haas pueden alcanzar altos niveles de precisión y fiabilidad en entornos de producción.
Especificaciones técnicas y características de diseño
El HAAS 93-32-4123D está construido con especificaciones que cumplen con las rigurosas demandas de la automatización industrial.
Procesamiento y memoria: Si bien los detalles específicos de este modelo no se divulgan públicamente, las placas de control servo Haas similares a menudo cuentan con potentes microprocesadores incorporados y suficiente memoria a bordo para manejar perfiles de movimiento complejos y cálculos algorítmicos.
Configuración de entrada/salida: La placa está equipada con una gama de interfaces de E/S para conectarse con codificadores, resolvedores y la unidad de control principal. Estas conexiones son cruciales para leer retroalimentación posicional y transmitir señales de control.
Requisitos de alimentación: normalmente funciona con energía continua de baja tensión, como + 12V, -12V y + 5V, que se suministra desde el robusto sistema de alimentación de baja tensión de la máquina.
Robustez ambiental: Como una verdadera PCB de control industrial, está diseñada para soportar las condiciones desafiantes de un taller de máquinas, incluyendo fluctuaciones moderadas de temperatura, vibración y exposición potencial a refrigerantes o partículas.
Ventajas y tecnologías de diseño 3.Core
Esta PCB de Servo Control incorpora varias tecnologías avanzadas que contribuyen a su rendimiento superior.
Control vectorial de bucle cerrado: En el corazón de su operación está la tecnología avanzada de control vectorial. Esto permite el control independiente del par del motor y el flujo magnético, lo que resulta en una alta salida de par incluso a bajas velocidades, un funcionamiento suave en todo el rango de velocidad y una respuesta dinámica mejorada.
Monitoreo y diagnóstico de fallas en tiempo real: la placa está integrada en el sistema de diagnóstico integral de la máquina. Puede desencadenar códigos de alarma específicos relacionados con el rendimiento del servo, como fallos de accionamiento del eje, condiciones de sobrecarga o errores de retroalimentación. Esta capacidad es invaluable para solucionar problemas rápidamente y minimizar el tiempo de inactividad de la máquina.
Construcción robusta de grado industrial: adhiriéndose a los más altos estándares para PCB de control industrial, el 93-32-4123D probablemente utiliza un material FR-4 de alta Tg para que el sustrato resista la tensión térmica. Además, emplea características como trazas de cobre espesadas para una mayor capacidad de carga de corriente, recubrimientos conformes protectores para proteger contra la humedad y la contaminación y conectores de grado industrial para garantizar la fiabilidad a largo plazo.
Integridad de señal optimizada: el diseño de la placa está diseñado para una integridad de señal excepcional. La cuidadosa separación de los terrenos analógicos y digitales, junto con el blindaje estratégico y el filtrado, minimiza la interferencia electromagnética (EMI), que es crítica para mantener la precisión de las señales de retroalimentación sensibles.
4.Beneficios de rendimiento y aplicación
El sofisticado diseño del 93-32-4123D se traduce en beneficios directos y tangibles para los usuarios finales.
Precisión de mecanizado mejorada y acabado de superficie: proporcionando un control servo estable y preciso, esta placa contribuye directamente a la calidad superior de la pieza. Permite trayectorias precisas de herramientas, lo que resulta en excelentes acabados superficiales y tolerancias ajustadas, lo que es primordial en la fabricación aeroespacial, automotriz y médica.
Mejora de la eficiencia de producción: La alta respuesta dinámica del sistema de servo permite una aceleración y desaceleración del eje más rápidas. Esto reduce el tiempo de no corte, lo que conduce a tiempos de ciclo más cortos y una mayor eficacia general del equipo (OEE) para las instalaciones de fabricación.
Excepcional fiabilidad del sistema y tiempo de funcionamiento: Construido según los estrictos requisitos de una PCB de control industrial, este componente está diseñado para funcionar las 24 horas del día, los 7 días de la semana, en un entorno de producción. Su diseño robusto y diagnóstico integrado contribuyen a un alto tiempo medio entre fallas (MTBF), maximizando la disponibilidad de la máquina.
Integración y diagnóstico sin problemas: Como componente genuino de Haas, el 93-32-4123D garantiza la plena compatibilidad con el software de control de la máquina y la interfaz de usuario. Esta integración sin problemas simplifica la solución de problemas, ya que los fallos se muestran claramente en la pantalla de control, guiando al personal de mantenimiento directamente al problema.
Perspectiva ampliada: El papel crítico de los PCB de servocontrol en la automatización industrial
Comprender el contexto más amplio de dónde y por qué se usan PCB especializados de control industrial es clave para apreciar la ingeniería detrás del HAAS 93-32-4123D.
1.El nicho de PCB de control industrial vs. PCB de consumo
Es un concepto erróneo común que cualquier placa de circuito puede servir en un entorno industrial. En realidad, los PCB de control industrial como el HAAS 93-32-4123D son fundamentalmente diferentes de los PCB de consumo.
Tolerancia ambiental: Las tablas de consumo están diseñadas para entornos benignos y climatizados. Las tablas industriales deben soportar grandes oscilaciones de temperatura, alta humedad, polvo conductor y vibración constante de la maquinaria cercana.
Longividad y abastecimiento de componentes: Se espera que los equipos de automatización industrial tengan un ciclo de vida de décadas. Por lo tanto, los PCB de control industrial se diseñan con una visión a largo plazo, a menudo utilizando componentes que están garantizados para estar disponibles durante muchos años, a diferencia del mercado de electrónica de consumo que cambia rápidamente.
Seguridad y confiabilidad: El fallo de una tabla de control servo en una máquina CNC puede conducir a un choque catastrófico, causando miles de dólares en daños y planteando un riesgo de seguridad. Estas tablas están diseñadas con controles de seguridad redundantes y márgenes de seguridad más altos para prevenir tales ocurrencias, un nivel de fiabilidad no requerido en los productos de consumo.
Espectro 2.Application: Más allá de las máquinas herramientas
Si bien el HAAS 93-32-4123D es específico para la maquinaria CNC, la tecnología subyacente de los PCB de servocontrol es fundamental para la automatización moderna.
Robótica y vehículos guiados automatizados (AGV): Estos sistemas dependen del control de servo para el movimiento preciso de las juntas y la navegación precisa.
Embalaje y manipulación de materiales: los robots de alta velocidad, los sistemas transportadores y las máquinas de clasificación utilizan el control de servo para la velocidad y la precisión.
Maquinaria de impresión y conversión: el control del registro, que garantiza que los patrones se alineen perfectamente en una banda móvil de material, se logra a través de sistemas avanzados de control de servo.
Conocimiento de la selección: Al seleccionar o especificar una PCB de control de servo, la clave es adaptar sus características de rendimiento, como la velocidad de procesamiento, la resolución de retroalimentación y la capacidad de corriente de salida, a las demandas específicas de la aplicación, ya sea un enrutador de alta velocidad o una fresadora pesada.
3.Mejores prácticas de implementación y mantenimiento
Para garantizar la longevidad y fiabilidad de un componente sofisticado como el 93-32-4123D, el manejo y el mantenimiento adecuados son primordiales.
Integridad de alimentación y puesta a tierra: una fuente de alimentación limpia y estable es la base de cualquier placa electrónica sensible. La puesta a tierra adecuada es igualmente crítica para alejar el ruido eléctrico de los circuitos de control y prevenir daños por picos de voltaje o descarga electrostática (ESD).
Gestión ambiental y de refrigeración: Asegurar que el gabinete de control permanezca limpio, fresco y dentro del rango de humedad especificado es una de las formas más eficaces de extender la vida útil de todos los PCB de control industrial, incluidos los servocontroladores.
Gestión de firmware y software: Mantener el firmware de la placa actualizado, como recomienda el fabricante (Haas, en este caso), puede proporcionar mejoras de rendimiento, nuevas características y correcciones de errores críticos que mejoran la estabilidad.
Preguntas frecuentes (FAQ)
1. ¿Cuál es la función principal de un PCB de control de servo como el HAAS 93-32-4123D?
Su función principal es actuar como intermediario inteligente en un sistema de control de movimiento. Toma comandos de posicionamiento de alto nivel del controlador CNC principal y los ejecuta generando las señales precisas de bajo nivel necesarias para accionar servoamplificadores o accionamientos. Al mismo tiempo, monitorea constantemente la retroalimentación de los codificadores del motor para asegurarse de que el motor siga el comando con precisión, creando un sistema de bucle cerrado para la máxima precisión.
¿Cómo difiere una PCB de control industrial de una PCB estándar?
Una PCB de control industrial está construida con un estándar mucho más alto de robustez y fiabilidad. Utiliza componentes de grado industrial clasificados para intervalos de temperatura más amplios, emplea cobre más grueso para cargas de corriente más altas y a menudo incluye un recubrimiento conformal protector para resistir la humedad, el polvo y los productos químicos. Su diseño prioriza la estabilidad a largo plazo y la resistencia al ruido eléctrico, la vibración y el ciclo térmico comúnmente encontrados en entornos de fábrica, a diferencia de los PCB de calidad de consumo.
3. ¿Cuáles son los síntomas comunes de una PCB de control de servo fallida?
Los síntomas comunes pueden incluir movimiento errático del eje, falla de un eje para moverse, deriva de servo donde el eje se arrastra lentamente, alarmas repentinas de sobrecarga de servo sin una causa mecánica y códigos de falla específicos relacionados con errores de accionamiento o retroalimentación. Es crucial realizar diagnósticos exhaustivos para confirmar que el PCB es la causa principal, ya que estos síntomas a veces pueden estar relacionados con motores, cables o codificadores.
4. ¿Puede este PCB ser reparado o requiere reemplazo?
Si bien los servicios especializados de reparación de electrónica a veces pueden reparar una PCB de control de servo defectuosa, generalmente se recomienda pasar por el fabricante o un distribuidor autorizado para una sustitución o reparación oficial. Esto garantiza que la placa cumpla con las especificaciones originales, mantiene la integridad del sistema y no anula la garantía de la máquina. Reparar tableros complejos y de múltiples capas sin la documentación y el equipo apropiados puede ser un reto y puede llevar a otros problemas.
5. ¿Por qué es el diseño de circuito cerrado tan crítico en los sistemas servo modernos?
El diseño de bucle cerrado es fundamental porque permite la corrección de errores en tiempo real. El sistema no es solo"esperando"el motor se movió a la posición correcta; está "viendo" a través del codificador y haciendo ajustes instantáneos. Esto compensa variables como el cambio de fuerzas de carga (por ejemplo, durante un corte pesado), la expansión inducida por la temperatura y el desgaste mecánico, asegurando que la trayectoria de la herramienta se siga con una precisión excepcional.
