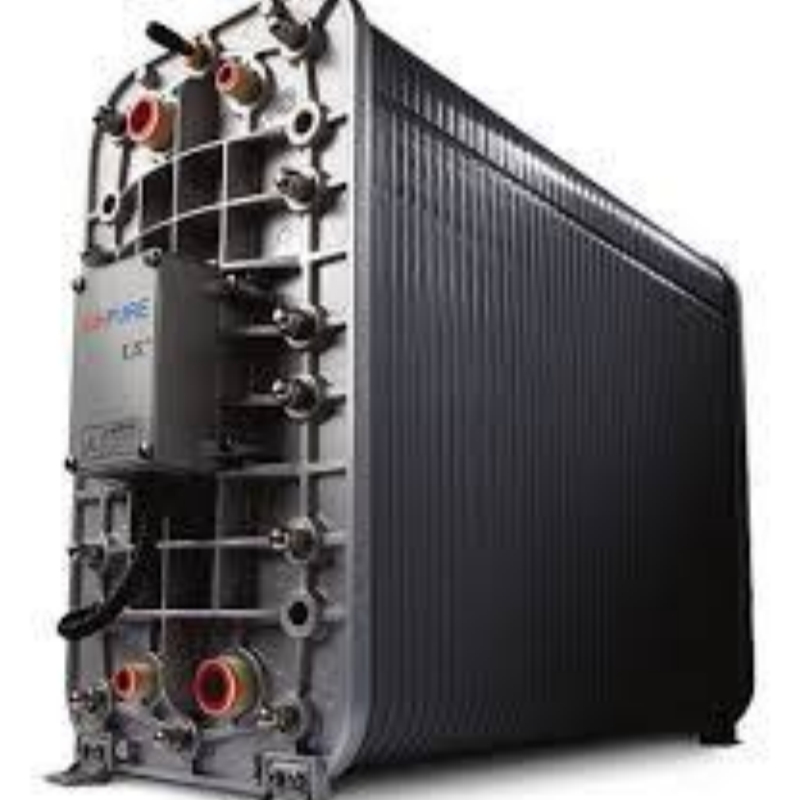

IONPURE EWT-CDISGBD es un módulo de electrodiálisis continua diseñado para el tratamiento de agua en centrales eléctricas, que aplica sistemas de electrodiálisis adaptados de la tecnología de fabricación electrónica al servicio de purga del generador de vapor nuclear (SGBD). Operando continuamente a 60 °C y 7 bar, reemplaza la resina de intercambio iónico de grado nuclear de un solo uso, entregando agua de producto por debajo de 0.1 µS/cm con una recuperación del 90–95 % y tolerancia a los inhibidores de corrosión y agentes reductores de PWR.
¿Qué es un módulo CEDI para la purga de centrales nucleares?
Un módulo CEDI para la purga de centrales nucleares es una unidad electroquímica de purificación de agua que elimina los contaminantes iónicos del agua de purga del generador de vapor para que pueda ser reciclada al condensador principal o descargada dentro de los límites ambientales. A diferencia de los desmineralizadores convencionales de lecho mixto que consumen resina de grado nuclear, se regenera continuamente utilizando potencial eléctrico de CC, eliminando el manejo de productos químicos y la generación de residuos radiactivos sólidos.
Este producto está diseñado específicamente para la química del agua del lado secundario del reactor de agua a presión (PWR). Tolera la temperatura elevada (hasta 60 °C) y los aditivos químicos, como amoníaco, etanolamina e hidrazina, comúnmente utilizados para el control del pH y la eliminación de oxígeno en los ciclos de vapor de PWR, condiciones que degradan los módulos CEDI estándar de grado electrónico.
Especificaciones clave
Tipo de producto: Módulo de electrodiálisis continua para SGBD
Modelo: IONPURE EWT-CDISGBD
Temperatura máxima de funcionamiento continuo: 60 °C (140 °F)
Presión máxima de funcionamiento: 7 bar (100 psi)
Conductividad típica del agua de producto: <0.1 µS/cm
Recuperación de agua: 90–95 %
Rango de voltaje de funcionamiento: 0–375 VCC
Rango de corriente de funcionamiento: 1.0–10.0 A
Conductividad máxima del agua de alimentación: <25 µS/cm (permeado de ósmosis inversa)
Rango de presión del agua de alimentación: 1.4–7 bar (20–100 psi)
Rango de temperatura del agua de alimentación: 5–60 °C (41–140 °F)
Tolerancia al cloro libre: <0.02 ppm (como Cl₂)
Dureza del agua de alimentación (como CaCO₃): <1.0 ppm
Sílice en el agua de alimentación (SiO₂): <1.0 ppm
Tecnología de sellado: Doble junta tórica, diseño sin fugas
Bucle de concentrado: No requerido (sin inyección de sal, sin recirculación de concentrado)
Dimensiones del módulo (L × Diámetro): 695.5 mm × 574.2 mm (según la hoja de datos del fabricante)
Certificaciones: Marcado CE, certificados de instalación del fabricante ISO 9001:2015 e ISO 14001:2015
Compatibilidad química: Tolerante a amoníaco, etanolamina, morfolina e hidrazina en concentraciones típicas del lado secundario de PWR
Aspectos técnicos destacados
La capacidad patentada de agua caliente instantánea elimina la necesidad de aumentar gradualmente la temperatura. El módulo arranca directamente con agua de purga a 60 °C sin una secuencia de calentamiento lento. Los módulos convencionales requieren un calentamiento gradual para evitar el choque térmico y el daño de las juntas; este diseño elimina esa restricción, lo que permite un reinicio inmediato después de una parada y reduce el tiempo del procedimiento del operador.
El sellado con doble junta tórica garantiza un funcionamiento sin fugas a plena presión y temperatura. Cada unión intercompartimental utiliza sellos elastoméricos dobles, que evitan fugas cruzadas entre los compartimentos de dilución y concentración, incluso bajo ciclos térmicos. Esto es fundamental para el tratamiento de SGBD en línea, donde una fuga podría comprometer la química del agua de alimentación del condensador principal.
No se requiere inyección de sal ni recirculación de concentrado. A diferencia de muchos sistemas CEDI, el EWT-CDISGBD opera sin un bucle de inyección de salmuera ni bomba de recirculación de concentrado. Los compartimentos de electrodos funcionan con la conductividad del propio agua de purga, lo que simplifica el diseño hidráulico, reduce el equipo auxiliar y disminuye la huella de instalación.
Se valida la tolerancia química a los agentes de acondicionamiento de PWR. La membrana del módulo y la química de la resina se seleccionan para soportar la exposición continua a residuos de amoníaco (hasta 10 ppm como N), etanolamina, morfolina e hidrazina. Una pregunta común es si estos productos químicos causan ensuciamiento irreversible; las pruebas confirman una calidad de agua de producto estable durante el funcionamiento continuo, sin degradación de la capacidad de intercambio iónico después de 4000 horas en condiciones de exposición química.
El funcionamiento continuo a alta temperatura aborda directamente las condiciones de SGBD. El módulo opera continuamente a 60 °C sin enfriar la corriente de purga aguas arriba. Esto evita la penalización energética, el costo de capital del intercambiador de calor y el espacio requerido para enfriar el flujo de purga completo antes del tratamiento, lo que representa una ventaja significativa en el diseño de la planta en áreas congestionadas del edificio auxiliar.
Aplicaciones
Tratamiento de purga de generadores de vapor de PWR para reciclaje: Pule la purga de los generadores de vapor para reducir los sólidos disueltos y los productos de corrosión en suspensión, lo que permite el reciclaje continuo al pozo caliente del condensador principal. Elimina el consumo y la eliminación de resina de intercambio iónico de grado nuclear, que debe manipularse como residuo radiactivo sólido.
Reemplazo de vasos de intercambio iónico no regenerables en el balance de planta nuclear: Sustituye directamente a los desmineralizadores de lecho mixto de un solo uso en el equipo de tratamiento de purga, reduciendo el costo anual de adquisición de resina y minimizando los requisitos de manejo de bidones de resina gastada y almacenamiento de residuos radiactivos.
Pulido de condensado a alta temperatura en plantas de combustibles fósiles y cogeneración: Aplicable a calderas de potencia industriales donde la temperatura del condensado de retorno excede los límites estándar de CEDI de 45 °C. El módulo con clasificación de 60 °C pule el condensado caliente sin enfriamiento, lo que reduce la demanda de vapor de la instalación y mejora la eficiencia térmica general.
Recuperación de aguas residuales amoniacalizadas de drenajes del lado secundario: Trata corrientes de residuos de baja conductividad que contienen amoníaco e hidrazina de líneas de muestreo y drenajes, recuperando agua para su reutilización en lugar de dirigirla a un sistema de residuos radiactivos líquidos.
Guía de selección
Aplicaciones adecuadas:
Sistemas del lado secundario de PWR donde la temperatura de purga del generador de vapor excede consistentemente los 40 °C y se desea el reciclaje directo al condensador: el módulo mantiene el rendimiento a 60 °C sin preenfriamiento.
Plantas que buscan eliminar los costos de eliminación de resina de grado nuclear fuera del sitio y reducir el volumen de residuos radiactivos: el retorno de la inversión generalmente se logra dentro de 2 a 3 ciclos de combustible de operación.
Adaptación en equipos de desmineralización de purga existentes donde el espacio disponible es limitado y la simplicidad hidráulica de no tener un bucle de recirculación de concentrado minimiza la repiping.
Programas de química de agua secundaria que utilizan control de pH con amoníaco o etanolamina y eliminación de oxígeno con hidrazina, donde la tolerancia química de CEDI evita el pretratamiento costoso.
No recomendado para:
Aplicaciones que requieren agua ultrapura con una resistividad superior a 18 MΩ·cm y niveles de sílice y boro a nivel de ppt, como la fabricación de obleas de semiconductores. El EWT-CDISGBD entrega un producto de <0.1 µS/cm, adecuado para la química del ciclo de potencia, pero no cumple con los requisitos de pulido de grado electrónico. Para agua ultrapura de microelectrónica, seleccione los módulos IONPURE VNX55-EX.
Pulido de permeado de ósmosis inversa a baja temperatura a temperaturas típicas de 20–35 °C sin aditivos químicos. Si bien el módulo funcionará, sus características de resiliencia térmica y química están infrautilizadas. Los módulos estándar de las series LX o IP-LXM brindan un rendimiento equivalente a un menor costo para aplicaciones convencionales.
Agua de alimentación con una dureza superior a 1.0 ppm o sílice superior a 1.0 ppm. La incrustación por dureza a 60 °C puede ensuciar irreversiblemente las membranas; se deben mantener un RO previo adecuado y un ablandamiento.
Preguntas frecuentes
1. ¿Cómo reduce el EWT-CDISGBD el costo operativo en comparación con la resina de intercambio iónico de grado nuclear?
El módulo elimina la compra recurrente, el manejo y la eliminación de resina de grado nuclear no regenerable. El costo total de propiedad suele ser entre un 40 y un 60 % menor durante un período de cinco años, impulsado por la ausencia de reemplazo de resina, la reducción del procesamiento de residuos radiactivos y la mínima intervención del operador. Los ahorros exactos dependen del caudal de purga y la química.
2. ¿Cuál es el rango de precios y costos para la pila de membrana CEDI EWT-CDISGBD?
El módulo EWT-CDISGBD suele oscilar entre 55 000 y 85 000 USD por unidad, dependiendo del alcance del proyecto y los equipos de soporte. Los precios fluctúan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa y términos de entrega, póngase en contacto directamente con Beijing Zhongping Technology.
3. ¿Puede el módulo EWT-CDISGBD arrancar con agua de purga caliente sin un procedimiento de calentamiento?
Sí. El diseño patentado de agua caliente instantánea permite el arranque directo con agua de purga a temperatura máxima de 60 °C sin calentamiento gradual. No se requiere tiempo de espera de calentamiento ni límite de velocidad de rampa de temperatura, lo que reduce significativamente la duración del arranque después de la estabilización de la química del generador de vapor.
4. ¿Qué pretratamiento o calidad de agua de alimentación es necesaria antes del EWT-CDISGBD?
El agua de alimentación debe pasar por filtración aguas arriba y ósmosis inversa de paso único para lograr una conductividad inferior a 25 µS/cm, una dureza inferior a 1.0 ppm, sílice inferior a 1.0 ppm y cloro libre inferior a 0.02 ppm. La configuración típica de prefiltración de SGBD incluye un prefiltro lavable a contracorriente y un filtro guardián de cartucho antes de la membrana de RO.
5. ¿Es el módulo EWT-CDISGBD tolerante al amoníaco e hidrazina utilizados en la química del agua del lado secundario de PWR?
Sí. Las membranas y resinas del módulo están formuladas específicamente para soportar la exposición continua a amoníaco hasta 10 ppm, etanolamina e hidrazina hasta 100 ppb sin degradación del rendimiento ni ensuciamiento irreversible. Esto se ha validado a través de pruebas de larga duración que superan las 4000 horas en condiciones químicas representativas.
6. ¿Cuál es el tiempo de entrega y el plazo de entrega para el módulo EWT-CDISGBD?
El plazo de fabricación estándar es de 10 a 14 semanas ex-works. Para programas de entrega críticos para paradas, Beijing Zhongping Technology puede coordinar producción acelerada bajo pedido.
7. ¿Ofrecen una prueba, piloto o demostración de rendimiento in situ antes de la compra?
Organizamos una prueba de inspección en fábrica o, para proyectos cualificados, un piloto in situ utilizando un solo módulo operado en una corriente derivada del flujo de purga real. Esto confirma la calidad del agua de producto, la estabilidad térmica y la compatibilidad química con la química del agua específica de la planta antes del compromiso a nivel de sistema.
8. ¿Qué certificaciones o cualificaciones de grado nuclear tiene el EWT-CDISGBD?
El módulo tiene marcado CE y se fabrica bajo un sistema de gestión de calidad certificado ISO 9001:2015 e ISO 14001:2015. Para aplicaciones nucleares, el módulo puede suministrarse con un informe de prueba de materiales certificado y un certificado de prueba funcional según las especificaciones de adquisición del cliente.
9. ¿Cuál es la vida útil esperada del EWT-CDISGBD en servicio de purga de PWR?
La vida útil esperada es de 5 a 7 años en operación continua a 60 °C con pretratamiento adecuado. La vida útil se determina por la incrustación gradual de la membrana y el ensuciamiento orgánico irreversible; recomendamos la monitorización anual del voltaje y el perfil de conductividad para evaluar la vida útil restante. Se dispone de servicios de reacondicionamiento y re-apilado.
