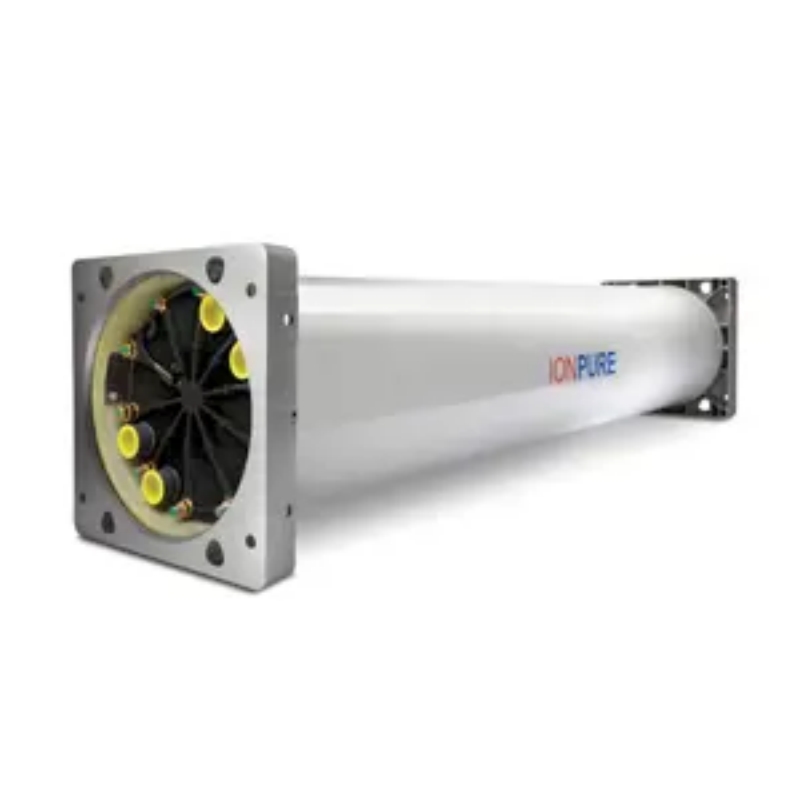

Ionpure VNX-CDIT es un módulo CEDI (electrodesionización continua) diseñado para sistemas de purificación de agua ultrapura utilizando permeado de ósmosis inversa de paso único. Tolera hasta 4 ppm de dureza de alimentación (como CaCO ₃) y 2 ppm de sílice, mientras se produce un amplificador; > 16 MΩ·cm de agua a un 80-90% de recuperación sin regeneración química peligrosa. Disponible en dos capacidades de flujo, el IP-VNX30CDIT-2 a 6,8 m³/h (30 gpm) y el IP-VNX15CDIT-2 a 3,4 m³/h (15 gpm), sirve para la generación de energía, electrónica general y pretratamiento farmacéutico.
¿Qué es un módulo CEDI?
Un módulo CEDI es un dispositivo electroquímico de purificación de agua que elimina continuamente contaminantes ionizados y débilmente ionizados del permeado de la ósmosis inversa mediante la combinación de resinas de intercambio iónico, membranas iónicas selectivas y un potencial eléctrico CC. Reemplaza los pulidores convencionales de intercambio iónico de lecho mixto, eliminando la necesidad de productos químicos utilizados en la regeneración.
Los módulos CEDI se dividen generalmente en dos categorías: módulos de pulido de alta pureza que siguen el RO de doble paso y requieren una dureza de alimentación muy baja, y módulos tolerantes a la dureza diseñados para operar directamente en un permeado RO de paso único. La serie VNX-CDIT cae en la segunda categoría: utiliza tecnología de células delgadas y CO mejorado. ₂ eliminación para manejar agua de alimentación con hasta 4 ppm de dureza total y 2 ppm de sílice, por lo que es viable donde el RO de doble paso o el ablandamiento no es económico.
Especificaciones clave
Flujo nominal del producto (VNX30-CDIT/IP-VNX30CDIT-2): 6,8 m³/h (30 gpm)
Flujo nominal del producto (VNX15-CDIT/IP-VNX15CDIT-2): 3,4 m³/h (15 gpm)
Resistividad del agua del producto: amp; gt; 16 MΩ · cm
Sílice (SiO) ₂) Eliminación: ≥95%
Sulfato (SO) ₄²⁻) Eliminación: ≥95%
Recuperación de agua: 80-90%
Conductividad máxima de alimentación: amp; lt; 100µS/cm
Dureza máxima de alimentación (como CaCO) ₃): 4,0 ppm
Alimentación máxima de sílice (SiO) ₂): 2,0 ppm
CO mejorado ₂ Eliminación: Sí (diseño de células delgadas optimizado para dióxido de carbono disuelto)
Rango de presión del agua de alimentación: 1.4-7 bar (20-100 psi)
Rango de temperatura del agua de alimentación: 5-45 ° C (41-113 ° F)
Temperatura máxima ambiente: 45 ° C (113 ° F)
Tolerancia residual de cloro libre: amp; lt; 0,02 ppm (como Cl) ₂)
Voltaje de funcionamiento: 0-600 VDC
Tecnología de sellado: junta a través del puerto con doble anillo tórico
Dimensiones del módulo (VNX30-CDIT): 44,45 cm x 50,8 cm x 50,8 cm x 213,3 cm (diámetro x ancho x altura x longitud)
Dimensiones del módulo (VNX15-CDIT): 44,45 cm x 50,8 cm x 50,8 cm x 101,6 cm
Conexiones: con brida, material por especificación del proyecto
Certificaciones: Marcado CE, ISO 9001: 2015, ISO 14001: 2015, certificado Halal
Puntos destacados técnicos
La tolerancia de dureza de 4 ppm permite la alimentación directa de RO de un solo paso. Los módulos CEDI estándar exigen una dureza de alimentación inferior a 1 ppm, lo que a menudo obliga a los usuarios a instalar RO de doble paso o ablandamiento. La construcción de células delgadas del VNX-CDIT y la resina de lecho mixto especialmente formulada toleran hasta 4 ppm de dureza total, eliminando una etapa completa de RO o una etapa de ablandamiento. Esto responde directamente si el módulo puede funcionar en RO de paso único, está diseñado específicamente para esto.
CO mejorado ₂ eliminación reduce la carga de pulido aguas abajo. El diseño de células delgadas intensifica el gradiente del campo eléctrico a través de los compartimentos diluidos, conduciendo el CO disuelto ₂ la conversión de gas en bicarbonato y luego su migración en canales de concentrado. Una pregunta común es cuánto CO ₂ puede ser eliminado: el VNX-CDIT alcanza el ≥90%CO ₂ reducción del permeado RO típico, que evita la carga de ácido débil que desestabiliza la resistividad del producto.
La selección modular de doble flujo simplifica el diseño del sistema. Con dos capacidades nominales, 15 gpm y 30 gpm, la serie VNX-CDIT permite a los diseñadores satisfacer la demanda hidráulica con precisión sin sobredimensionar. Configuraciones paralelas de escala de amplificador; gt; 228 m³ / h (1.000 gpm) utilizando tipos de módulos idénticos, reduciendo el inventario de piezas de repuesto y la formación de mantenimiento.
La operación libre de productos químicos reduce los costos operativos. No se requieren ácidos, soda cáustica o productos químicos de neutralización. No hay cambio de resina de lecho mixto, no hay corriente de residuos de regeneración para tratar, y la recuperación de agua del 80-90% es comparable o mejor que la del intercambio iónico de doble lecho, eliminando al mismo tiempo el manejo de materiales peligrosos.
Conecte rápidamente el cableado de alimentación a través de la caja de unión instalada en fábrica. Cada módulo VNX-CDIT incluye una caja de unión pre-cableada integrada con un cable de alimentación, lo que reduce el tiempo de cableado de campo y evita errores de inversión de fase que pueden dañar pares de células.
Aplicaciones
Pulido RO de paso único para maquillaje de calderas de centrales eléctricas: Producesamp; gt; 16 MΩ · cm agua directamente del permeado RO de paso único, reemplazando el intercambio iónico de lecho mixto. La capacidad de aceptar la dureza de alimentación de 4 ppm permite el uso de un simple pretratamiento RO, lo que reduce tanto el costo de capital como la carga de trabajo operativa en centrales eléctricas a gas y carbón.
Agua de enjuague para la fabricación de electrónica general y PCB: proporciona agua ultrapura consistente para fábricas de placas de circuito impreso y líneas de lavado de componentes donde la calidad de 16-18 MΩ·cm es suficiente y los límites de sílice no están a niveles de grado semiconductor. El CO ₂ La capacidad de eliminación estabiliza la resistividad en los tanques de almacenamiento.
Generación de agua purificada farmacéutica: Opera como una etapa de desionización continua después de RO, suministrando agua que cumple con los estándares de conductividad de agua purificada USP sin la variación de calidad cíclica típica del intercambio iónico regenerable. La certificación halal está documentada para aplicaciones de agua excipiente y limpieza en instalaciones certificadas halal.
Agua de ingredientes de alimentos y bebidas: Proporciona agua de alta calidad para la reconstitución del jugo, el procesamiento de productos lácteos y el maquillaje de la cervecería donde se requiere la garantía de que no se produzca un nuevo crecimiento químico o una transferencia de aminas. La certificación Halal apoya el cumplimiento de las auditorías del sistema de seguridad alimentaria.
Bucle central de agua ultrapura para parques industriales: Múltiples módulos VNX30-CDIT o VNX15-CDIT, tuberías en paralelo, suministran hasta varios cientos de metros cúbicos por hora de agua pulida a múltiples inquilinos en un campus, con monitoreo centralizado y cero regeneración química en el sitio.
Reemplazo de sistemas de intercambio iónico de lecho mixto envejecidos: La modernización de un tren de lecho mixto dependiente de la regeneración con módulos VNX-CDIT elimina el manejo ácido / cáustico, amplía la longitud de funcionamiento entre interrupciones de servicio y reduce el volumen de descarga de aguas residuales, a menudo calificando para créditos de conservación de agua.
Guía de selección
Aplicaciones adecuadas:
Agua de alimentación procedente de un sistema RO de paso único correctamente operado con conductividad; lt; 100µS/cm, dureza consistentemente a o por debajo de 4,0 ppm, y sílice≤2,0 ppm
Proyectos en los que la reducción de los costos de instalación y funcionamiento es una prioridad y la resistividad del producto de la amplificadora; gt; 16 MΩ · cm satisface el requisito del proceso, típico de la mayoría de la generación de energía, la electrónica general y los bucles de agua purificada farmacéutica
Instalaciones que carecen de espacio o permisos para almacenamiento a granel de ácido y cáustico, pozos de neutralización o estaciones de regeneración de lecho mixto
Sistemas que requieren equipos de purificación de agua certificados halal para la producción de alimentos, bebidas o productos farmacéuticos halal
No se recomienda para:
Fabbricas de microelectrónica avanzada o frontal de semiconductores que requieren estrictamente agua de producto de 18 MΩ·cm con boro y sílice sub-ppb. Para esos bucles de pulido, seleccione el Ionpure VNX55-EX, que garantiza 18 MΩ · cm y amp; gt; 99% rechazo de boro.
Agua de alimentación donde el cloro libre exceda de 0,02 ppm continuamente. Las membranas poliméricas y las resinas de intercambio iónico están sujetas a degradación oxidativa. Instale un deslizador de dosificación de bisulfito de sodio o un filtro de carbono activado granular aguas arriba, o si el cloro es inevitable, verifique si se puede validar un esquema de pretratamiento tolerante a la cloramina.
Agua de alimentación a temperatura extremadamente baja por debajo de 5°C debido a que la movilidad iónica y la cinética de la resina se ralentizan lo suficiente para reducir la resistividad del producto obtenible. Cuando el agua de fuente fría es el único suministro, se requiere un intercambiador de calor de placa para mantener la temperatura por encima de 15 °C antes del módulo.
Flujos inferiores a 1,5 m³/h. El funcionamiento del módulo VNX15-CDIT más pequeño a menos del 50% del flujo nominal puede provocar turbulencia insuficiente dentro de células diluidas y escalamiento localizado. Para aplicaciones de bajo flujo, considere una serie Ionpure LX más pequeña o un módulo CEDI de punto de uso.
Preguntas frecuentes
1. ¿Cuál es la diferencia entre el VNX30-CDIT y VNX15-CDIT, y cómo selecciono el tamaño correcto?
El VNX30-CDIT (IP-VNX30CDIT-2) proporciona un flujo nominal de producto de 6,8 m³/h (30 gpm), mientras que el VNX15-CDIT (IP-VNX15CDIT-2) proporciona 3,4 m³/h (15 gpm). Comparten la misma tolerancia a la dureza, la calidad del agua del producto y el rango de recuperación. Seleccione el tamaño en función de la demanda diaria promedio de agua pulida de la planta y agregue un margen de 10-15%. Para bucles de agua ultrapura de más de 20 m³/h, múltiples módulos VNX30-CDIT en paralelo típicamente ofrecen un menor costo instalado por metro cúbico.
2. ¿Puede el módulo VNX-CDIT producir confiablemente agua de alta pureza directamente a partir del permeado RO de paso único, incluso con dureza de 4 ppm?
- Sí. - Sí. El diseño de células delgadas y la resina de lecho mixto optimizada en el módulo VNX-CDIT se validan específicamente para aceptar una dureza de alimentación de hasta 4,0 ppm (como CaCO). ₃) y sílice hasta 2,0 ppm mientras se mantiene una resistividad del producto por encima de 16 MΩ·cm. Bajo condiciones típicas de permeabilidad RO de paso único de conductividad de 20-60 µS/cm, la resistividad del producto alcanza consistentemente 17-18 MΩ·cm. Recomendamos verificar las tendencias de dureza de la alimentación antes de comprometerse con la alimentación RO de paso único.
3.Cuánta sílice y CO ₂ ¿elimina el VNX-CDIT en comparación con los módulos EDI estándar?
El VNX-CDIT proporciona una eliminación de sílice del 95% a partir de concentraciones de alimentación de hasta 2 ppm. Sus electrodos de células delgadas concentran el potencial eléctrico a través de una corta ruta de migración, que impulsa el CO disuelto. ₂ conversión en bicarbonato y transferencia iónica al canal de concentrado. En la mayoría de las instalaciones con permeado de RO que contiene 5-15 ppm de CO ₂, el módulo elimina más del 90% del CO ₂, prevención de la caída de la resistividad del agua del producto que se produce en módulos EDI estándar cuando CO ₂ no se elimina aguas arriba.
4. ¿Cuáles son los costos operativos típicos por metro cúbico de agua del producto para el VNX-CDIT, y cómo se compara eso con los desionizadores de lecho mixto?
El consumo de electricidad para el módulo VNX-CDIT es de aproximadamente 0,15-0,35 kWh por metro cúbico de agua del producto, dependiendo de la conductividad de alimentación. No hay costes químicos ni mano de obra de regeneración. En un bucle de pulido típico de 20 m³/h, esto da como resultado un costo operativo total inferior a 0,03 USD por metro cúbico, en comparación con 0,08-0,15 USD por metro cúbico para sistemas de lecho mixto regenerados en el sitio que requieren reemplazo de ácido, cáustico, neutralización y resina.
5. ¿Qué equipo de pretratamiento es absolutamente necesario aguas arriba del VNX-CDIT?
Un sistema de osmosis inversa de paso único que produce permeado con conductividadm; 100 µS/cm y cloro libre; 0,02 ppm es el pretratamiento mínimo. Si el suministro de agua cruda tiene una dureza fluctuante o picos de sílice que pueden exceder los límites del módulo, se recomienda un sistema de ablandamiento o dosificación anti-escalante. Un filtro de cartucho de 5 micras inmediatamente antes del módulo evita la contaminación de partículas.
6. ¿Cuáles son las dimensiones y el peso del VNX30-CDIT y VNX15-CDIT?
El VNX30-CDIT mide 44,45 cm de diámetro, 50,8 cm de ancho, 50,8 cm de alto y 213,3 cm de largo. El VNX15-CDIT comparte el mismo diámetro, ancho y altura pero tiene 101,6 cm de largo. Proporcionamos dibujos detallados de instalación y recomendamos un espacio libre de al menos 60 cm en todos los lados para la conexión y el acceso al servicio.
7. ¿El VNX-CDIT tiene la certificación halal, y qué significa eso para aplicaciones de alimentos y bebidas?
El módulo VNX-CDIT posee un certificado halal válido emitido por un organismo de certificación reconocido. La certificación halal confirma que los materiales y procesos de fabricación evitan las sustancias prohibidas por la ley islámica, lo que es crítico para el agua de ingredientes usada en plantas de alimentos, bebidas y farmacéuticos certificados halal. Proporcionamos el certificado y la documentación de apoyo con cada envío.
8. ¿Cuánto cuesta el VNX-CDIT y qué factores afectan al precio?
El precio para la serie VNX-CDIT típicamente oscila entre 20.000 y 38.000 USD por módulo, dependiendo del modelo de flujo, la cantidad y los requisitos de configuración específicos del proyecto. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa con el tiempo de entrega actual y los términos de envío, póngase en contacto con Beijing Zhongping Technology directamente.
9. ¿Cuál es el plazo de entrega para la serie VNX-CDIT?
El plazo estándar de entrega fuera de fábrica es de 8 a 10 semanas tanto para el VNX30-CDIT como para el VNX15-CDIT. Los plazos de producción acelerados pueden reducir el tiempo de entrega a 5-6 semanas para cronogramas de proyectos urgentes. La disponibilidad de stock regional puede acortar aún más la entrega a 2-3 semanas a través de la red de distribución de Beijing Zhongping Technology.
10. ¿Qué términos de pago y garantía se ofrecen al comprar módulos VNX-CDIT?
Aceptamos transferencia bancaria (T / T) y carta de crédito irrevocable a la vista. Para cuentas corporativas cualificadas, Beijing Zhongping Technology estructuras horarios de pago de hitos alineados con los hitos del proyecto. La garantía estándar de fábrica cubre defectos en materiales y mano de obra durante 24 meses a partir del envío o 18 meses a partir de la puesta en servicio, lo que ocurra primero. Una garantía extendida de hasta 36 meses está disponible por un costo adicional.
