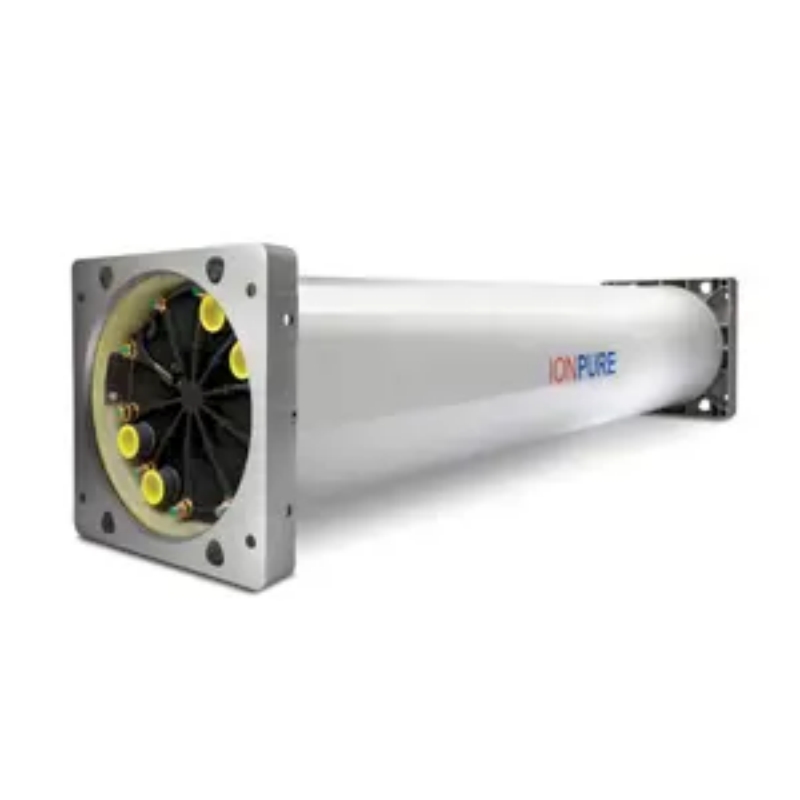

La serie IONPURE VNX-EP es un módulo de electrodesionización continua (CEDI) de gran flujo para sistemas de agua ultrapura, disponible en caudales nominales VNX55-EP (12,5 m³/h) y VNX28-EP (6,2 m³/h). Diseñado para calderas supercríticas de la industria eléctrica y aplicaciones de agua de alta pureza, entrega; gt; 17 MΩ · cm resistividad y amp; Eliminación del 95% de sílice y boro. Logros de sistemas; > 228 m³/h por tren con múltiples módulos en paralelo.
¿Qué es un módulo de electrodesionización continua (CEDI)?
Un módulo CEDI es un dispositivo de purificación de agua que combina membranas de intercambio iónico, resinas de intercambio iónico y un campo eléctrico de corriente continua para eliminar continuamente especies ionizadas e ionizables del permeado de osmosis inversa (RO), produciendo agua de alta pureza sin regeneración química. Los módulos de gran flujo sirven a sistemas de agua ultrapura que requieren salidas de decenas a cientos de metros cúbicos por hora, a menudo en la generación de energía y la fabricación de semiconductores.
La serie IONPURE VNX-EP pertenece a la categoría de pilas CEDI de alto flujo que adoptan el diseño patentado de conectores finales Flexmount. Se dirige a la producción de agua ultrapura donde la operación libre de químicos, la alta recuperación y la eliminación de iones a nivel sub-ppb son obligatorios para la alimentación de calderas supercríticas y otras aplicaciones críticas.
Especificaciones clave
Velocidad nominal del producto, VNX55-EP: 12,5 m³/h (55 gpm)
Velocidad nominal del producto, VNX28-EP: 6,2 m³/h (27,5 gpm)
Resistividad del agua del producto: amp; gt; 17 MΩ · cm (a 25 ° C)
Eliminación de sílice: amp; > 95%
Eliminación del boro: amp; > 95%
Eliminación de sodio y cloruro: ≥99.8%
Tasa de recuperación típica: 90-95%
Rango de tensión de funcionamiento: 0-300 VDC
Conductividad del agua de alimentación requerida (permeado de RO): amp; lt; 40 µS/cm
Temperatura del agua de alimentación: 5-45 ° C
Presión del agua de alimentación: 1.4-7 bar
Dureza máxima del agua de alimentación: 1,0 ppm (como CaCO3)
Sílice de alimentación máxima: 1.0 ppm
Residual máximo de cloro de alimentación: amp; lt; 0,02 ppm
Temperatura máxima ambiente: ≤45 ° C, instalación interior, evitar la luz solar directa
Dimensiones del módulo (VNX55-EP): 50,8 cm x 50,8 cm x 213,3 cm (W x D x H)
Dimensiones del módulo (VNX28-EP): 50,8 cm x 50,8 cm x 111,8 cm (W x D x H)
Certificaciones: CE, ISO 9001, ISO 14000, procesamiento de alimentos halal conforme
Puntos destacados técnicos
El conector extremo Flexmount patentado minimiza el costo del sistema y simplifica el diseño. El conector integrado se duplica como soporte de soporte de módulo, eliminando la necesidad de armazón estructural separado y reduciendo el trabajo de instalación para sistemas de electrodesionización montados en deslizamiento grandes.
El funcionamiento continuo sin productos químicos elimina la manipulación de los regenerantes. El proceso CEDI regenera los medios de resina eléctricamente, eliminando el requisito de ácidos, cáusticos, tanques de neutralización o suministros químicos a granel. Esto aborda una preocupación frecuente previa a la compra: ¿necesita el sistema almacenamiento químico en el sitio? No lo hace.
El sellado de la junta a través del puerto asegura una distribución de flujo libre de fugas. El diseño incorpora sellos de junta de orificio completo entre células, evitando fugas de salmuera interna y externa comunes en pilas selladas de anillo tórico. El módulo se envía con conexiones instaladas en fábrica y una caja de terminal integral, lo que reduce el tiempo de cableado de campo.
Logra una recuperación de agua del 90-95% con un mínimo sangrado de concentrado. La alta recuperación concentra impurezas en una pequeña corriente de rechazo, disminuyendo el pretratamiento y la demanda de agua de alimentación RO. El rechazo se puede reciclar en algunas configuraciones RO/CEDI, mejorando aún más la eficiencia general del sistema.
Dos caudales estandarizados permiten un tamaño flexible del sistema. Los usuarios eligen VNX55-EP para 12,5 m³/h o VNX28-EP para 6,2 m³/h por módulo. Las configuraciones paralelas permiten que la potencia de un solo tren supere los 228 m³/h (1.000 gpm), cumpliendo con la escala de las centrales eléctricas supercríticas sin necesidad de pilas diseñadas a medida.
Aplicaciones
Agua de maquillaje de caldera supercrítica: Deliversamp; > 17 MΩ · cm agua ultrapura con niveles de sodio, cloruro y sulfato sub-ppb. Una matriz paralela de módulos VNX-EP cumple con caudales de alimentación superiores a 228 m³/h por tren, lo que permite el suministro de calderas a carga completa sin ciclos de regeneración química.
Bucles de agua ultrapura de semiconductores: Proporciona pulido de baja TOC y alta resistividad después de RO / UV para procesos de enjuague de obleas. La tasa de eliminación de boro que supera el 95% soporta los límites estrictos de boro en las especificaciones de agua de calidad electrónica.
Sistemas farmacéuticos de agua purificada y altamente purificada: Producción de agua purificada compendial sin los riesgos microbianos y químicos asociados con el intercambio iónico de lecho mixto. La eliminación del manejo ácido/cáustico apoya el cumplimiento de cGMP en sala limpia.
Pulido de condensado de planta eléctrica: Usado como un paso de pulido de CEDI aguas abajo después del tratamiento RO del agua de retorno de condensado de turbina, alcance de la amperación; gt; 99,8% de sodio y eliminación de cloruro para la protección de la caldera de alta presión.
Tratamiento de agua de producción de hidrógeno: Suministra agua ultrapura para alimentaciones de electrolizador PEM, donde la baja concentración de iones protege la longevidad de la membrana. El modo de operación continua coincide con los ciclos de trabajo de la planta de hidrógeno 24/7.
Agua de proceso de alta pureza para recubrimientos y mezcla química: Produce una calidad de agua consistente para formulaciones de lotes sensibles sin la deriva de calidad observada en tanques de resina de lecho mixto agotados.
Guía de selección
Aplicaciones adecuadas:
Sistemas de agua ultrapura; Resistividad de 17 MΩ·cm con una conductividad de alimentación inferior a 40 µS/cm y baja dureza (≤1,0 ppm como CaCO3)
Grandes trenes de caudal que se benefician de la replicación de módulos: cualquier capacidad de 6,2 m³/h a más de 228 m³/h sin rediseño del sistema
Ambientes interiores con temperatura ambiente≤45°C donde se desea una operación libre de productos químicos por razones de seguridad o reguladoras
No se recomienda para:
Alimentar agua con una dureza superior a 1,0 ppm (como CaCO3) sin un ablandante aguas arriba. Los internos del módulo pueden escalar, reduciendo la vida de la pila. Cuando no se puede reducir la dureza del agua, un sistema de ósmosis inversa desinfectable con agua caliente con pulido químico puede ser más apropiado.
Instalaciones al aire libre o sin congelación: el módulo requiere protección contra la luz solar directa y temperaturas entre 5 y 45°C. Para sistemas de membrana al aire libre, se debe considerar un paquete CEDI contenedor con HVAC.
Aplicaciones con flujo variable inferior al 50% del caudal nominal durante períodos prolongados. El retorno por debajo del mínimo de diseño puede crear agotamiento iónico localizado y afectar el rendimiento de la resina a largo plazo. En tales casos, se prefieren módulos VNX28-EP más pequeños o bancos escalonados con aislamiento individual.
Preguntas frecuentes
1. ¿Cuánto cuesta un IONPURE VNX55-EP o VNX28-EP?
El módulo VNX55-EP típicamente varía de 55.000 a 75.000 USD, y el VNX28-EP de 28.000 a 38.000 USD, dependiendo de la configuración y la cantidad de pedido. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa, póngase en contacto con Beijing Zhongping Technology directamente con los detalles de la entrega y el proyecto.
2. ¿Cuál es el tiempo de entrega típico para los módulos VNX-EP?
El plazo de entrega estándar fuera de fábrica es de 10 a 14 semanas. En períodos de alta demanda, aceleramos el envío cuando sea posible. Beijing Zhongping Technology mantiene stock anticipado para clientes regulares, lo que puede acortar la entrega a 4-6 semanas para configuraciones estándar.
3. ¿Cuáles son las dimensiones y el peso de envío del VNX55-EP y VNX28-EP?
El VNX55-EP mide 50,8 cm x 50,8 cm x 213,3 cm y el VNX28-EP mide 50,8 cm x 50,8 cm x 111,8 cm (anchura x profundidad x altura). Las dimensiones exactas de la caja y el peso del envío varían con el embalaje protector; proporcionamos planes de carga de buques tras la confirmación del pedido para apoyar la planificación de carga.
4. ¿El módulo VNX-EP está en stock o hecho a pedido?
Estos módulos se fabrican a pedido debido a la personalización de pares de células y la necesidad de pruebas de calidad en fábrica. Para plazos de proyecto urgentes, Beijing Zhongping Technology puede asignar de ranuras de producción reservadas o localizar stock de distribuidor. Confirmamos la disponibilidad dentro de un día hábil de recibir una consulta de proyecto.
5. ¿Cómo elijo entre el VNX55-EP y el VNX28-EP para mi sistema de agua ultrapura?
Seleccione el VNX55-EP para sistemas de carga base que requieren 12,5 m³/h por módulo, y el VNX28-EP para trenes más pequeños o capacidad de vuelta a 6,2 m³/h por módulo. El diseño del sistema considera combinaciones paralelas para coincidir con el caudal requerido. Proporcionamos cálculos de dimensionamiento y diagramas de flujo de procesos como parte del servicio de pre-venta sin cargo adicional.
¿Qué certificaciones tienen estos sistemas de electrodesionización?
Los módulos llevan el marcado CE, se producen bajo los sistemas de gestión ambiental y de calidad certificados ISO 9001 e ISO 14000 y están certificados para aplicaciones de procesamiento de alimentos Halal. Cada módulo se somete a pruebas de aceptación de fábrica con verificación de calidad del agua antes del envío.
7. ¿Cuáles son los requisitos de calidad del agua de alimentación para el módulo CEDI?
El módulo requiere permeado de RO con conductividadamp; lt; 40µS/cm, temperatura 5-45°C, presión 1,4-7 bar, dureza; lt; 1,0 ppm como CaCO3, silicaamp; lt; 1,0 ppm y lámpara residual de cloro; 0,02 ppm. Operar fuera de estos límites acelera el daño por escalamiento o oxidación. Suministramos una hoja detallada de especificaciones de agua de alimentación durante la preparación de la propuesta.
¿El módulo requiere una fuente de alimentación y un sistema de control separados?
Sí, cada módulo necesita una fuente de alimentación regulada de CC que suministre 0-300 VDC con limitación de corriente. Un sistema de control controla la tensión, la resistividad y los bloqueos de flujo. Beijing Zhongping Technology ofrece paquetes de deslizamiento CEDI pre-diseñados que integran potencia, controles e instrumentación con los módulos como una solución llave en mano.
9. ¿Qué términos de pago y métodos de envío acepta para órdenes internacionales?
Aceptamos transferencia bancaria (T / T) y cartas de crédito. Los envíos se envían FCA o CIF por Incoterms. Beijing Zhongping Technology genera facturas comerciales y listas de empaquetado necesarias para el despacho aduanero. Las opciones de transporte marítimo y aéreo a granel están disponibles dependiendo de la urgencia de la entrega y el país de destino.
10. ¿Proporciona usted supervisión de instalación o apoyo a la puesta en marcha?
Ofrecemos supervisión de instalación opcional y puesta en marcha en el sitio por ingenieros capacitados en fábrica. Este servicio está abarcado por proyecto e incluye la verificación de arranque, el ajuste del rendimiento de la resistividad y la capacitación del operador. Beijing Zhongping Technology se coordina con los contratistas locales de EPC para alinearse con los hitos de la construcción.
