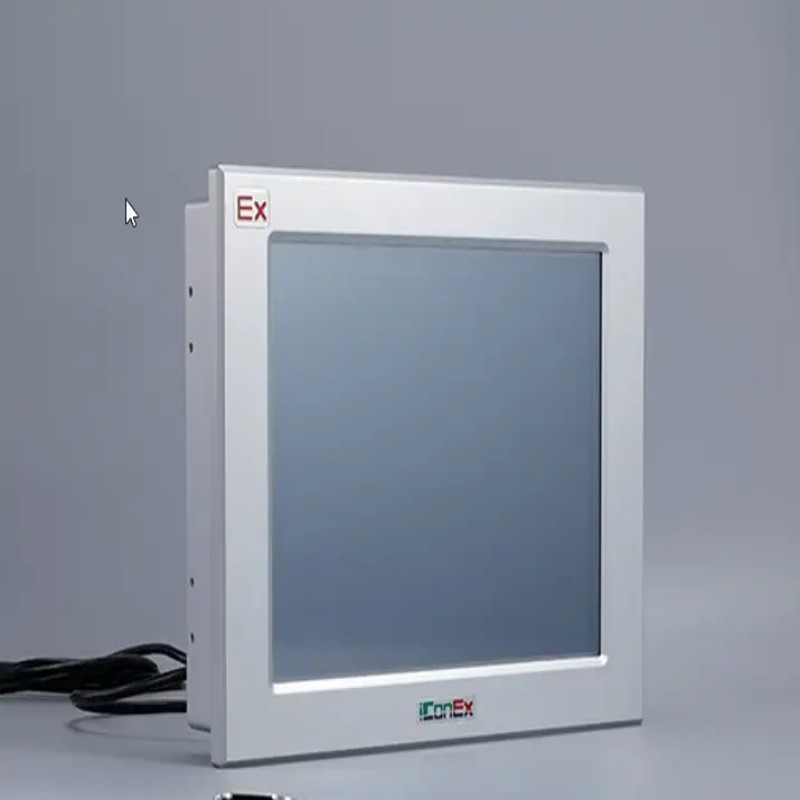

La serie iConEx XY900 representa un salto significativo en la tecnología de interfaz hombre-máquina (HMI) a prueba de explosiones, diseñada específicamente para un funcionamiento fiable e intuitivo en áreas peligrosas de gas de la Zona 2 y polvo de la Zona 21. A diferencia de los requisitos más estrictos de la Zona 1, este enfoque permite una combinación de funcionalidad avanzada, diseño fácil de usar y seguridad robusta.
Combina pantallas TFT de alta resolución (que van de 7" a 22") con una potente CPU RISC de 32 bits que ejecuta un sistema operativo Linux simplificado o sistemas Windows opcionales para variantes de PC de panel. Certificado para Ex nR ib IIB T6 Gc y Ex tD ibD A21 IP66 T80°C, es una solución ideal para tareas de monitoreo y control en industrias como el petróleo y el gas, el procesamiento químico, los productos farmacéuticos y la manipulación de granos, donde ocasionalmente pueden ocurrir atmósferas explosivas.
Filosofía de diseño básica: equilibrar el rendimiento con la seguridad aplicable
La serie XY900 se basa en el principio de ofrecer computación de alto rendimiento y visualización superior adaptada a los requisitos específicos de seguridad de la Zona 2/21. Emplea una combinación de protección "nR" (Respiración Restrictada) y "ib" (Seguridad Intrinseca) para el circuito táctil, junto con una robusta protección "tD" contra el polvo.
Este enfoque estratégico garantiza un alto nivel de seguridad para sus entornos previstos, al tiempo que facilita características como la operación táctil directa y el soporte para una amplia gama de protocolos industriales, funciones que podrían ser más complejas o costosas de implementar en los diseños de Zona 1.
Características del producto & amp; Características
Zona 2/21 Certificación y amp; Toque directo: posee doble certificación (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C) para entornos de gas y polvo. La designación "ib" confirma un circuito de pantalla táctil intrínsecamente seguro, lo que permite a los operadores interactuar directamente con la interfaz a través de dedos o estilos en áreas peligrosas, sin necesidad de herramientas especiales o aislamiento.
Pantallas de alta visibilidad: Ofrece tamaños TFT LCD de 7" a 22", con resoluciones de hasta 1920x1080 (Full HD). Las opciones de brillo (>300 cd/m² estándar, >600 cd/m² personalizable) garantizan la claridad en condiciones de luz solar directa, interior y exterior.
Procesamiento robusto & amp; Conectividad: Powered by a 800MHz 32-bit RISC CPU with 128MB Flash and 64MB DDR2 DRAM. Soporta puertos seriales aislados (RS-232/485/422), Ethernet, hosts USB y integración opcional de buses de campo Profibus-DP/CAN/MPI para intercambio de datos sin problemas con las principales marcas de PLC.
Construcción robusta: cuenta con una carcasa totalmente metálica a prueba de explosiones con protección contra la entrada IP66. Incluye panel táctil antiestático (evita los peligros de chispa), modelos flexibles a la temperatura (-40°C a +60°C) y glándulas de cable M20 seguras.
Configuración avanzada: Utiliza el software XYFD2000 con scripting macro tipo C, lo que permite una lógica de control compleja e interfaces de usuario personalizadas directamente en la interfaz de usuario.
Especificaciones clave
Parámetro/Categoría
Especificación Detalles
Modelo Serie iConEx XY900 (por ejemplo, XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Tipo de pantalla TFT LCD, Resistivo táctil (punto único)
Tamaños disponibles 7", 8", 10.4", 12.1", 15", 17", 19", 22"
Resolución 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1"), hasta 1920x1080 (22")
Estándar de brillo: & > 300 cd/m²; Alto Brillo: & > 600 cd/m² (personalizable)
CPU 32 bits RISC ARM @ 800MHz
Memoria Flash de 128 MB, DRAM DDR2 de 64 MB
Sistema operativo Kernel Linux simplificado
Puertos de comunicación aislados RS232/RS485/RS422, Ethernet (10/100M), anfitrión/dispositivo USB
Soporte de bus de campo Profibus-DP, CAN, MPI (opcional/integrado)
Potencia de entrada DC 24V (rango de 21V - 28V)
Consumo de energía ~4W Max (7") a ~15W Max (15")
Clasificación de protección IP66 (Caja)
Gas a prueba de explosión: Ex nR ib IIB T6 Gc; Polvo: Ex tD ibD A21 IP66 T80°C
Zona 2 (Gases), Zona 21/22 (Polvo)
Estándar de temperatura de funcionamiento: 0 ° C ~ + 50 ° C; Baja temperatura: -20 ° C ~ + 60 ° C; Amplia temperatura: -40 ° C ~ + 60 ° C
Funcionamiento de pantalla táctil intrínsecamente seguro (ib), táctil directo, antiestático
Aplicaciones
La serie XY900 sobresale en funciones de monitoreo y control en áreas menos peligrosas:
Plantas de procesamiento químico: Monitoreo de los niveles de los tanques, control de las velocidades de la mezcladora y gestión de los estados de la bomba (donde las atmósferas explosivas no son continuas).
Fabricación farmacéutica: Interfaz con PLC para controlar equipos de procesamiento y monitorear condiciones ambientales (en áreas de granulación / recubrimiento con polvo combustible ocasional).
Silos y granos amp; Procesamiento de alimentos: Control de transportadores/ascensores y monitoreo de sistemas de recogida de polvo.
Agua y amp; Tratamiento de aguas residuales: Supervisión de bombas, sopladores y sistemas de dosificación química en zonas de instalaciones potencialmente explosivas.
Petróleo y amp; Gas (Zona 2): Monitoreo de las presiones de los oleoductos, las granjas de tanques y los servicios públicos (donde las liberaciones de gas son raras y de corta duración bajo operación normal).
Ventajas del producto
La ventaja clave de la serie iConEx XY900 es su equilibrio óptimo entre la funcionalidad avanzada de la interfaz de usuario, la comodidad del tacto directo y la robusta certificación de seguridad de Zona 2/21, a menudo a un costo más accesible que las soluciones de Zona 1.
Su soporte para los principales buses de campo industriales y su potente software de configuración eliminan las pasarelas externas en la mayoría de los casos, simplificando la integración y reduciendo la complejidad del sistema. La amplia gama de tamaños de pantalla y la resistencia ambiental garantizan la compatibilidad con diversas aplicaciones, aumentando la eficiencia operativa y la seguridad en áreas intermitentemente peligrosas.
Embalaje & amp; Garantía
Los detalles específicos del embalaje no se describen ampliamente en las fuentes, pero la práctica estándar de la industria dicta que dicho equipo se envíe en un embalaje robusto y protector para prevenir daños en tránsito. Para obtener condiciones precisas de garantía (duración, cobertura), consulte directamente al fabricante o distribuidor autorizado.
Preguntas frecuentes
1. ¿Cuál es la diferencia entre las zonas peligrosas de Zona 1 y Zona 2, y por qué la certificación de Zona 2 del XY900 es significativa?
Las zonas peligrosas se clasifican por la probabilidad/duración de las atmósferas explosivas:
Zona 1: Es probable que ocurran atmósferas de gases explosivos ocasionalmente en funcionamiento normal.
Zona 2: las atmósferas de gases explosivos son improbables en el funcionamiento normal; Si ocurren, son de corta duración.
La certificación Ex nR ib IIB T6 Gc del XY900 para la Zona 2 es significativa porque permite una interfaz HMI altamente funcional (con contacto directo a través de seguridad intrínseca "ib") en estas áreas industriales comunes. Los equipos certificados de Zona 2 como el XY900 son típicamente más rentables mientras mantienen el cumplimiento, ofreciendo a los ingenieros de plantas una solución práctica para áreas donde los peligros son posibles pero no constantes, llenando la brecha entre el equipo no peligroso y los costosos sistemas de Zona 1.
2. ¿Cómo funciona la protección "Respiración restringida (nR)" en la certificación de gas del XY900?
"Respiración Restringida (nR)" es un método de protección para la certificación de gas Zona 2 del XY900. Se basa en un recinto diseñado con juntas y sellos apretados que limitan la entrada de gases/vapores externos en el interior del equipo.
El principio: Si una atmósfera inflamable rodea el HMI, la respiración restringida impide que la mezcla explosiva entre y se acumule internamente en cantidades inflamables, críticas para la Zona 2, donde los gases peligrosos son infrecuentes. Este método permite al XY900 usar electrónica estándar sin costosas protecciones de Zona 1 (por ejemplo, carcasas "d" a prueba de llama que soportan explosiones internas), equilibrando seguridad, practicidad y asequibilidad.
3. ¿Cuáles son los beneficios del software de configuración XYFD2000 con scripting macro?
XYFD2000 mejora el XY900 más allá de la visualización básica, con el scripting macro similar a C como una ventaja clave:
Ejecución de lógica local: permite cálculos complejos, procesamiento de datos y lógica de control directamente en la HMI, descargando tareas de los PLC para simplificar la arquitectura y mejorar los tiempos de respuesta.
Personalización: Soporta casos de uso avanzados como la gestión de alarmas personalizadas, la autenticación del usuario, la manipulación de cadenas y el control del flujo de datos entre dispositivos (por ejemplo, entre múltiples PLC).
Flexibilidad: Permite interfaces inteligentes a medida para procesos específicos, a menudo sin modificar programas PLC, lo que permite a los ingenieros construir soluciones sofisticadas de automatización a nivel de operador.
