Visión general

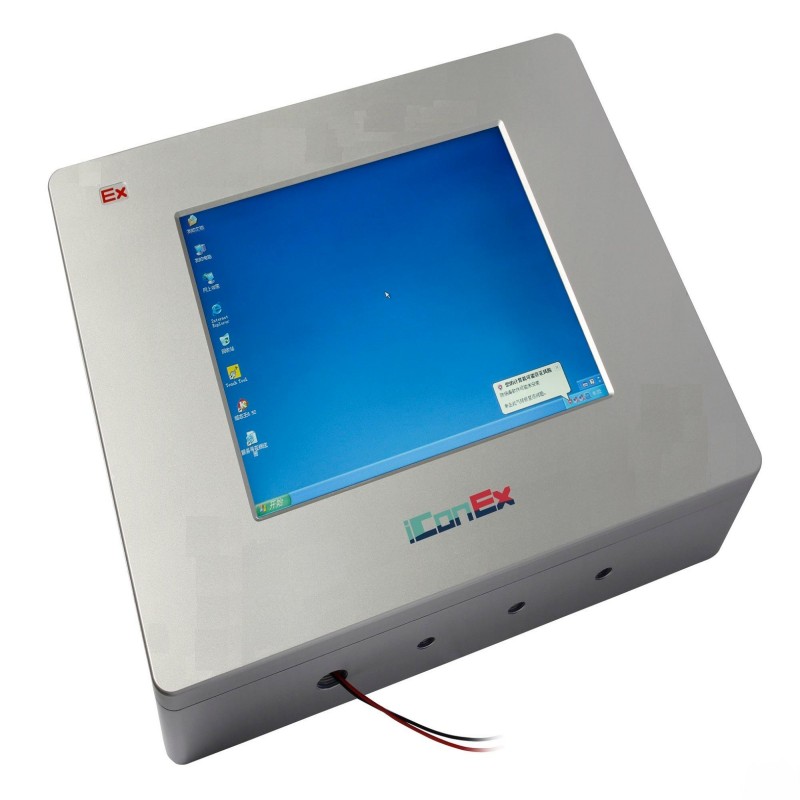

La serie iConEx XY800 es una familia robusta de pantallas táctiles de interfaz hombre-máquina (HMI) a prueba de explosiones, meticulosamente diseñadas para un funcionamiento fiable en áreas peligrosas clasificadas como Zona 1, Zona 2 y Zona 21. Diseñadas para cumplir con estrictos estándares internacionales a prueba de explosiones, estas HMI combinan un núcleo de computación de alto rendimiento (con una CPU RISC de 32 bits y un sistema operativo Linux simplificado) con una vibrante pantalla TFT y capacidades de comunicación versátiles.
Su función principal es proporcionar una interfaz de control y monitoreo segura, intuitiva y duradera para sistemas de automatización industrial dentro de industrias como petróleo y gas, química, farmacéutica y minería, donde pueden estar presentes gases, vapores o polvos inflamables.
Filosofía de diseño: seguridad y fiabilidad primero
El principio fundamental detrás de la serie XY800 es la integración intrínseca de características de seguridad completas sin comprometer el rendimiento de procesamiento o la conectividad. Logrando certificaciones como Ex d ib IIB + H2 T6 Gb (para gases) y Ex tD ibD A21 IP66 T80°C (para polvo), emplea un diseño compuesto que incorpora métodos de protección tanto a prueba de llama (d) como de seguridad intrínseca (ib). Esto garantiza que el dispositivo mismo no pueda encender la atmósfera circundante, incluso en caso de falla interna o durante el funcionamiento táctil directo.
El uso de aleación de aluminio de alta resistencia para el recinto, mecanizado por CNC para la integridad estructural y acabado con recubrimientos anticorrosivos, subraya aún más su compromiso con una fiabilidad duradera en condiciones duraderas.
Características del producto & amp; Características
Construcción certificada a prueba de explosiones: posee doble certificación para ambientes de gas (Ex d ib IIB + H2 T6 Gb) y polvo (Ex tD ibD A21 IP66 T80 °C), lo que lo hace adecuado para zonas peligrosas de la Zona 1/2 y la Zona 21/22, incluyendo aquellas con hidrógeno.
Opciones de pantalla de alta visibilidad: Ofrece una gama de tamaños TFT LCD (7", 8", 10.4", 12.1", 15") con resoluciones de hasta 1024x768 y un brillo de más de 300 cd/m² (hasta 450 cd/m² en algunos modelos), garantizando una visibilidad clara incluso en entornos industriales con una iluminación brillante.
Procesamiento y almacenamiento robustos: Alimentado por una CPU RISC de 32 bits (variantes de 400 MHz o 800 MHz dependiendo del modelo) con 128 MB de Flash y 64 MB de RAM DDR2, que proporciona una amplia potencia para la adquisición de datos complejos, algoritmos de control y la ejecución del software de configuración XYFD2000 propietario con soporte de macro scripting similar a C.
Conectividad industrial amplia: cuenta con múltiples puertos seriales aislados (RS-232/485/422), Ethernet incorporado (en la mayoría de los modelos), hosts USB para periféricos y transferencia de datos y soporte para los principales protocolos de bus de campo industriales como Profibus-DP y CAN a través de interfaces opcionales o integradas.
Elementos de diseño robustos: Incorpora un sistema de enfriamiento sin ventilador para el funcionamiento en entornos polvorosos, tecnología táctil resistiva capaz de funcionar con guantes, superficies táctiles tratadas antiestáticas, protección general contra la entrada IP66, amplios rangos de temperatura de funcionamiento (incluidos modelos opcionales de temperatura ancha) y robustas glándulas de cable M20 para cableado seguro.
Especificaciones clave
Parámetro/Categoría
Especificación Detalles
Modelo Serie iConEx XY800 (por ejemplo, XY800_7HMI, XY800_12HMI, XY800_15HMI)
Tipo de pantalla TFT LCD, Resistivo táctil (punto único)
Tamaños disponibles 7", 8", 10.4", 12.1", 15"
Resolución 800x480 (7"), 800x600 (8"), 1024x768 (12.1"), 15")
Brillo 300 ~ 450 cd / m² (modelo dependiente)
CPU RISC ARM de 32 bits (400 MHz o 800 MHz)
Memoria Flash de 128 MB, DRAM DDR2 de 64 MB
Sistema operativo Kernel Linux simplificado
Puertos de comunicación aislados RS232/RS485/RS422, Ethernet (10/100M), anfitrión/dispositivo USB
Soporte de bus de campo Profibus-DP, CAN, MPI (opcional/integrado)
Potencia de entrada DC 24V (rango de 18V - 32V)
Consumo de energía ~5W Max (modelos más pequeños) a ~15W Max (modelos más grandes)
Clasificación de protección IP66 (Caja)
Gas a prueba de explosión: Ex d ib IIB + H2 T6 Gb; Polvo: Ex tD ibD A21 IP66 T80°C
Zona de Aplicación 1/2 (Gases), Zona 21/22 (Polvo), Ambientes de Hidrógeno aplicables
Estándar de temperatura de funcionamiento: -20 ° C ~ + 60 ° C; Amplio-Temp: -40 ° C ~ +60 ° C / 70 ° C (modelo dependiente)
Aplicaciones
La serie XY800 es indispensable en funciones críticas de monitoreo y control en numerosas industrias peligrosas:
Petróleo y amp; Plataformas de producción de gas amp; Refinerías: Monitoreo de parámetros de cabeza de pozo, control de válvulas de bomba y visualización del flujo de tuberías de forma segura en atmósferas potencialmente explosivas.
Químicos y amp; Plantas de procesamiento farmacéutico: Interfaz con PLC para controlar las temperaturas del reactor, administrar la dosificación de ingredientes y monitorear los bloqueos de seguridad.
Pintura, recubrimiento, & amp; Cabinas de pulverización: Proporcionar control al operador en áreas con vapores inflamables y polvos combustibles.
Silos de granos, molinos de harina, & amp; Procesamiento de alimentos: Control de transportadores, molinos y mezcladores donde pueden formarse nubes de polvo combustible.
Operaciones mineras (superficiales y subterráneas): Monitoreo de sistemas de ventilación, cintas transportadoras y maquinaria en entornos propensos al metano y al polvo.
Agua y amp; Instalaciones de tratamiento de aguas residuales: Control de bombas, sopladores y sistemas de alimentación química en áreas potencialmente peligrosas como casas de bombas.
Ventajas del producto
La principal ventaja de la serie iConEx XY800 es su diseño certificado e intrínsecamente seguro para las ubicaciones peligrosas más exigentes, junto con un robusto rendimiento industrial y conectividad, todo en un único paquete integrado. Elimina la necesidad y el costo de armarios externos presurizados o sistemas de aislamiento a menudo requeridos para HMI estándar en tales áreas.
Su versatilidad en entornos de gas y polvo, combinada con una fuerte potencia de procesamiento y opciones de comunicación integrales (incluyendo soporte de bus de campo), proporciona una solución a prueba de futuro y altamente fiable que mejora la seguridad y la eficiencia operacionales al tiempo que reduce el costo total de propiedad y la complejidad de la instalación.
Embalaje & amp; Garantía
Los detalles específicos sobre el embalaje y la garantía de la serie XY800 no se describen explícitamente en los resultados de la búsqueda. Es una práctica estándar de la industria que tales equipos se envíen en envases robustos y protectores para evitar daños durante el tránsito. Para términos precisos de garantía (duración, cobertura), se recomienda consultar directamente con el fabricante o distribuidor autorizado.
Preguntas frecuentes
1. ¿Qué significa la certificación a prueba de explosiones Ex d ib IIB + H2 T6 Gb para el HMI XY800 y dónde se puede usar?
La certificación a prueba de explosiones Ex d ib IIB + H2 T6 Gb define los entornos peligrosos específicos donde el HMI XY800 puede instalarse y operarse de forma segura. Destruirlo:
"Ex" significa el cumplimiento de las normas europeas similares a ATEX para los equipos utilizados en atmósferas explosivas.
'd' denota la carcasa a prueba de llama (la carcasa contiene y enfría explosiones internas para evitar la ignición externa).
'ib' indica seguridad intrínseca (el circuito de pantalla táctil limita la energía eléctrica por debajo de los niveles de ignición).
«IIB» clasifica la idoneidad para gases como el etileno (más allá de los gases del Grupo IIC).
"+H2" confirma la aprobación para entornos que contienen hidrógeno.
"T6" limita la temperatura máxima de la superficie a 85°C (seguro para gases de baja temperatura de encendido).
"Gb" indica alta protección para la Zona 1/2 (atmósferas explosivas ocasionales/frecuentes).
Esta marca certifica el XY800 para una amplia gama de riesgos de gas/vapor, incluyendo aplicaciones de hidrógeno.
2. ¿Cómo beneficia la tecnología de pantalla táctil resistiva el uso industrial, especialmente en entornos peligrosos?
La tecnología táctil resistiva ofrece ventajas clave para entornos duros/peligrosos:
Compatibilidad con guantes: Funciona de forma fiable con guantes (estándar para la seguridad industrial/higiene).
Resiliencia ambiental: Menos afectada por líquidos, polvo o suciedad en la superficie.
Durabilidad: Construcción de vidrio/película resistente a arañazos/abrasión.
Integración de seguridad: una detección analógica más simple facilita la integración en diseños intrínsecamente seguros (ib), lo que soporta la certificación.
Esta combinación garantiza la fiabilidad con los EPI y en aplicaciones críticas para la seguridad.
3. ¿Cuáles son las ventajas del diseño sin ventilador y el amplio rango de temperatura de funcionamiento?
Diseño sin ventilador
Elimina un punto de falla mecánica común (los ventiladores recogen polvo/desechos, riesgo de sobrecalentamiento o descarga estática en atmósferas explosivas). Mejora la fiabilidad a largo plazo, reduce el mantenimiento y mejora la integridad en entornos sucios.
Amplio rango de temperatura de funcionamiento
Los modelos que soportan -40°C a +60°C/70°C funcionan de manera fiable en condiciones extremas (congelación al aire libre, plantas de procesamiento en caliente). Esto elimina los equipos de calefacción/refrigeración externos, simplifica el diseño, reduce el uso de energía y reduce el costo total de propiedad, al tiempo que garantiza un rendimiento consistente de pantalla/táctil/electrónica.
