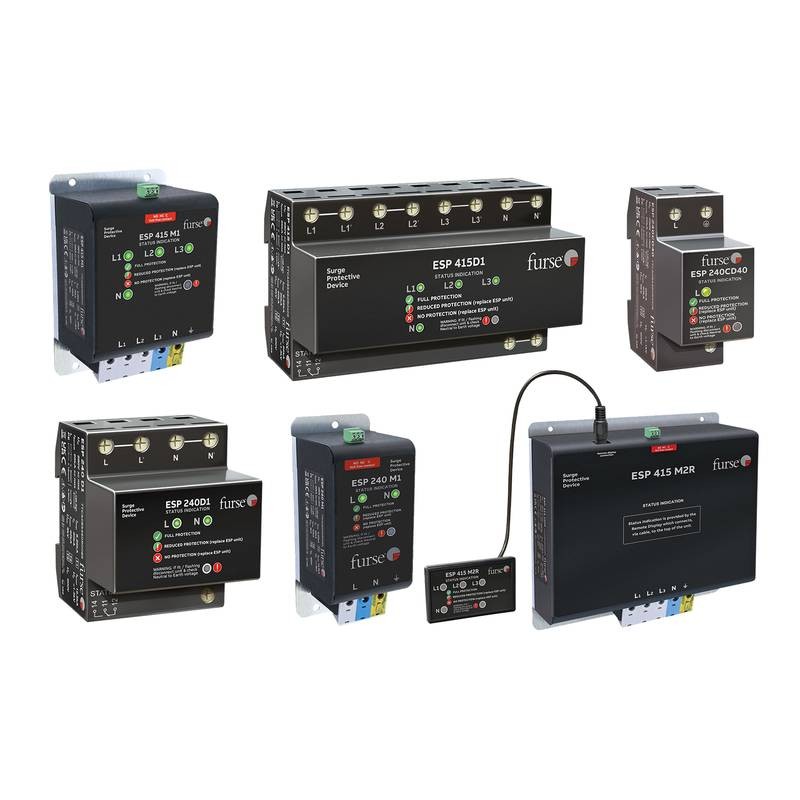

La serie de dispositivos de protección contra sobretensiones Furse ESP 415 ofrece una protección combinada de Tipo 1, 2 y 3 contra sobretensiones transitorias para redes eléctricas trifásicas de 400V, desviando de forma segura las corrientes de rayos de alta energía hacia la tierra mientras protege la electrónica sensible. Beijing Zhongping Technology apoya a las instalaciones industriales mediante el suministro de estos componentes robustos para mantener el tiempo de actividad del sistema y el cumplimiento de las normas de protección contra rayos estructurales.
Las redes de distribución de energía industrial encuentran frecuentemente sobretensiones transitorias inducidas por impactos de rayos directos, conmutación de servicios públicos y operaciones de cargas inductivas pesadas. Estos picos de voltaje pueden comprometer los controladores de estado sólido, las computadoras industriales y el hardware de automatización, lo que provoca tiempos de inactividad operativa inesperados y costosos reemplazos de componentes. La serie Furse ESP 415 aborda esta vulnerabilidad combinando tecnologías de vía de chispas de alta capacidad y varistores dentro de un único gabinete. Esta integración maneja corrientes de impulso de forma de onda pesadas de 10/350 microsegundos asociadas con sistemas externos de protección contra rayos, al tiempo que limita los voltajes residuales a niveles seguros para los equipos aguas abajo. Variantes como el ESP415T1/25/TNS y el ESP415T1/12.5/TNS proporcionan capacidades de descarga adaptadas para diferentes perfiles de riesgo, asegurando que las instalaciones eléctricas cumplan con los estrictos requisitos de las series BS EN 62305 e IEC 61643.
Especificaciones Técnicas
Voltaje Nominal de Operación: 400 VAC @ 50 Hz - 60 Hz
Configuración del Sistema: Trifásico + Neutro + Tierra (TN-S)
Voltaje Máximo de Operación Continua (MCOV Uc): 350 VAC @ L-N
Corriente de Descarga de Impulso (Iimp): 12.5 kA por fase @ 10/350 microsegundos (variante T1/12.5)
Corriente de Descarga de Impulso (Iimp): 25.0 kA por fase @ 10/350 microsegundos (variante T1/25)
Corriente Nominal de Descarga (In): 50.0 kA @ 8/20 microsegundos
Corriente Máxima de Descarga (Imax): 100.0 kA @ 8/20 microsegundos
Nivel de Protección de Voltaje (Up): < 600 V @ L-N
Tiempo de Respuesta: < 25 ns @ L-N
Calificación de Corriente de Cortocircuito (Icc): 50.0 kA RMS
Rango de Temperatura Operativa: - 40°C - + 80°C
Clasificación de Protección del Gabinete: IP20
Indicación de Estado: LED visual y contacto libre de potencial para monitoreo remoto
Integración del Sistema y Configuración de Hardware
La implementación del dispositivo de protección contra sobretensiones Furse ESP 415 requiere una atención cuidadosa al montaje físico y a la geometría del cableado para minimizar las caídas de voltaje inductivas durante eventos transitorios de alta corriente. Los instaladores deben montar la unidad lo más cerca posible de la placa de distribución de suministro entrante o de la entrada de servicio, utilizando longitudes de conductor cortas y rectas que no excedan los 25 cm cuando sea factible. Las longitudes de bucle en los cables de conexión introducen inductancia parásita que aumenta el voltaje de sujeción efectivo experimentado por el equipo terminal protegido.
El dispositivo se adapta al cableado de distribución estándar a través de terminales de túnel robustos, lo que permite una conexión segura para los conductores de fase, neutro y tierra de protección. Para una inmunidad al ruido y una derivación de transitorios óptimas, el terminal de tierra de protección del SPD debe enlazarse directamente a la barra de puesta a tierra principal con baja impedancia. La integración en los sistemas de gestión de instalaciones se facilita mediante contactos secos libres de potencial integrados, que señalan el estado de desconexión térmica interna o la degradación de componentes a controladores lógicos programables externos o bucles de monitoreo de gestión de edificios. Las banderas de estado visual en la cara frontal proporcionan una verificación local inmediata de la preparación operativa, lo que permite al personal de mantenimiento realizar inspecciones visuales rápidas sin abrir los paneles del gabinete.
Fiabilidad y Durabilidad Ambiental
Los entornos de implementación industrial exigen una sólida resiliencia térmica y mecánica por parte del hardware de protección eléctrica. La serie Furse ESP 415 incorpora mecanismos internos de desconexión térmica diseñados para desacoplar de manera segura los componentes varistores degradados del circuito activo en caso de sobretensiones sostenidas o condiciones de fin de vida útil, evitando el desbordamiento térmico o riesgos de incendio. La arquitectura interna reforzada soporta altas temperaturas de operación continua de hasta 80°C, lo que la hace adecuada para gabinetes eléctricos densos y pilares de distribución exteriores equipados con control climático pasivo o activo.
La carcasa con clasificación IP20 protege los elementos de descarga internos contra el contacto accidental con los dedos durante el mantenimiento, al tiempo que requiere la instalación dentro de un gabinete eléctrico con la clasificación adecuada para entornos industriales hostiles, polvorientos o propensos a la humedad. La coordinación interna avanzada garantiza que los componentes envejecidos fallen de manera segura mientras mantienen la continuidad de la trayectoria de protección cuando sea posible o señalan la falla a través de telemetría remota. Estos atributos de diseño contribuyen a una vida útil operativa extendida, reduciendo la frecuencia de las intervenciones de mantenimiento y asegurando el cumplimiento continuo de los mandatos de seguridad industrial en los sectores de manufactura pesada y servicios públicos.
Guía de Selección y Opciones Alternativas
La elección de la variante adecuada del dispositivo de protección contra sobretensiones dentro de la línea ESP 415 depende de la clasificación de la zona de protección contra rayos y de la evaluación de riesgo calculada de la instalación según lo descrito en la norma BS EN 62305. Las instalaciones equipadas con sistemas externos de protección contra rayos (LPS Clase I o II) típicamente requieren modelos de alta capacidad como el ESP415T1/25/TNS para manejar fracciones sustanciales de energía de impacto directo. Para edificios industriales estándar con niveles de exposición más bajos, las variantes ESP415T1/12.5/TNS o las variantes estándar D1/M1/M2/M4 proporcionan una protección equilibrada en las placas de distribución secundaria. Beijing Zhongping Technology ofrece soporte técnico experto y disponibilidad de inventario local para ayudar a los ingenieros con la referencias cruzadas, las verificaciones de compatibilidad del sistema y la selección de configuraciones alternativas adaptadas a arquitecturas eléctricas específicas.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la función principal de la serie Furse ESP 415 en una red de energía trifásica?
La serie proporciona una protección contra sobretensiones combinada de Tipo 1, 2 y 3, desviando de manera segura las corrientes transitorias de alta energía de impactos de rayos directos y operaciones de conmutación hacia la tierra mientras limita el voltaje residual para los equipos aguas abajo.
2. ¿Qué configuraciones de cableado son compatibles con estos dispositivos de protección contra sobretensiones?
Las unidades están diseñadas para ser compatibles con sistemas de distribución eléctrica trifásicos estándar, incluidas las configuraciones TN-S, TN-C-S y TT, según la variante de modelo específica.
3. ¿Cómo indica el dispositivo una falla interna o el estado de fin de vida útil?
Cada unidad cuenta con indicadores de estado visuales locales junto con contactos remotos libres de potencial integrados que pueden interactuar con sistemas de alarma externos o PLC para señalar la desconexión térmica.
4. ¿Cuál es el significado de la referencia de forma de onda 10/350 en estas especificaciones?
La forma de onda de 10/350 microsegundos simula el perfil de energía severo de un impacto de rayo directo, el cual los dispositivos de protección de Tipo 1 están específicamente probados y clasificados para soportar.
5. ¿Se pueden instalar estos SPD aguas abajo de la entrada de servicio principal?
Aunque están diseñados principalmente para su instalación en la entrada de servicio principal o en el panel de distribución principal (límite LPZ 0 a LPZ 1), su capacidad combinada de Tipo 1+2+3 les permite proteger cargas sensibles en huellas de un solo gabinete.
6. ¿Qué limitaciones de longitud de cable se aplican durante la instalación física?
Los conductores de conexión deben mantenerse lo más cortos y rectos posible, idealmente por debajo de 25 cm, para minimizar las caídas de voltaje inductivas parásitas que pueden aumentar el nivel de protección efectivo.
7. ¿Qué soporte de compra ofrece Beijing Zhongping Technology para esta familia de productos?
Beijing Zhongping Technology suministra unidades de fabricante originales desde existencias regionales, ofreciendo consulta técnica, referencias cruzadas de modelos y coordinación logística para clientes industriales.
8. ¿Qué cobertura de garantía se aplica a la serie Furse ESP 415?
El producto está respaldado por los términos de garantía estándar del fabricante que cubren los defectos de materiales y la fiabilidad de rendimiento bajo las condiciones de operación especificadas.
