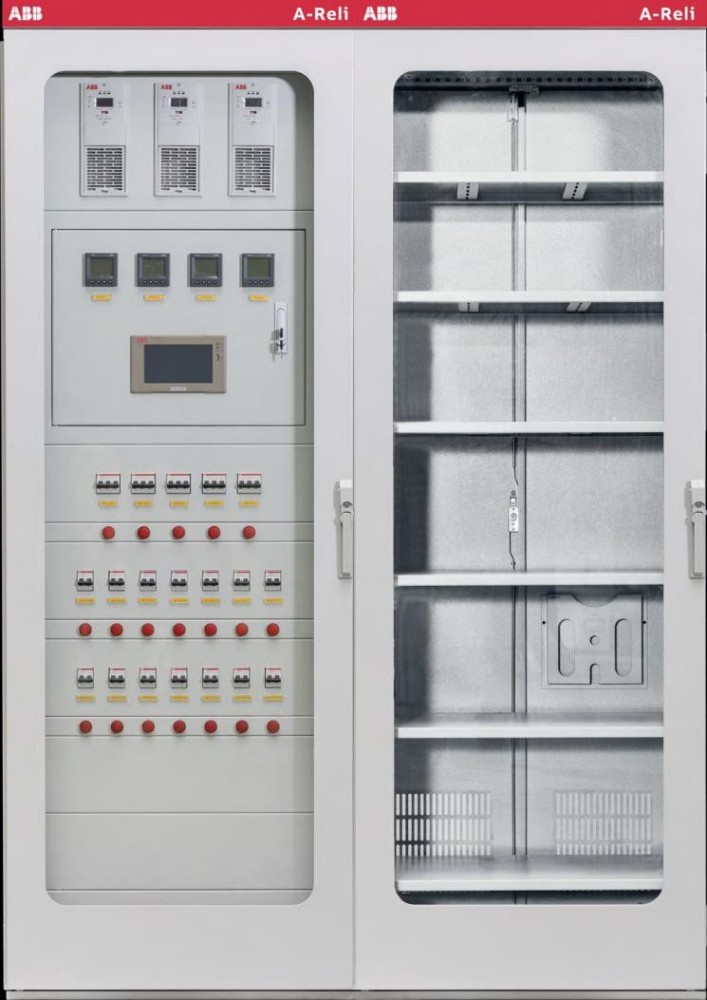

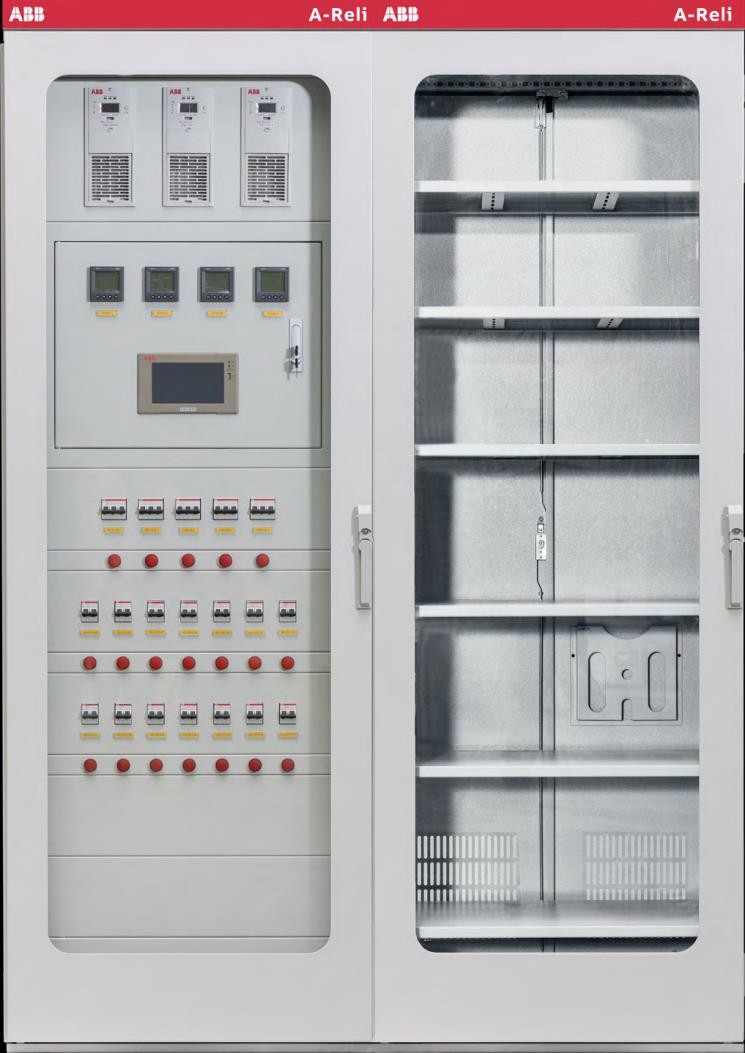

El sistema de alimentación de CC basado en microordenador de 220V y 100Ah de la serie ABB A-Reli proporciona energía fiable de funcionamiento y control para aparamenta de alta tensión y protección por relés en subestaciones eléctricas e instalaciones industriales. Esta unidad modular integra rectificación de alta frecuencia, inspección inteligente de baterías y monitorización con pantalla táctil a color para garantizar un suministro de energía auxiliar continuo en condiciones industriales complejas.
Las subestaciones eléctricas modernas, centrales eléctricas y ferrocarriles electrificados dependen en gran medida de corriente continua auxiliar ininterrumpida para accionar disyuntores de alta tensión y regir los esquemas de relés de protección. Un desafío de ingeniería principal en estas instalaciones es mitigar la caída de tensión, el ruido eléctrico y la degradación de la batería durante las perturbaciones de la red. El sistema de alimentación ABB A-Reli de 100AH/220V aborda estas vulnerabilidades a través de una arquitectura avanzada de conmutación de alta frecuencia y monitorización de baterías en tiempo real. Los módulos rectificadores utilizan tecnología de conmutación suave resonante LLC de puente completo con corrección pasiva del factor de potencia para optimizar la eficiencia de conversión y suprimir la interferencia electromagnética. Mientras tanto, un procesador ARM9 de 32 bits que ejecuta una interfaz gráfica LINUX gobierna el núcleo del sistema, lo que permite la interacción local y la comunicación remota a través de ordenadores superiores para ejecutar funciones de telemetría, señalización, regulación y control de manera eficiente.
Especificaciones Técnicas
Tensión Nominal de Entrada de CA: 380 VAC ± 15% @ 50 Hz
Tensión Nominal de Salida de CC: 220 VDC @ Operación Continua
Capacidad Nominal: 100 Ah @ Tasa de Descarga de 10 Horas
Topología del Módulo Rectificador: Conmutación Suave Resonante LLC de Puente Completo @ Alta Frecuencia
Factor de Potencia: >= 0.92 @ Carga Nominal
Interfaz de Comunicación: RS485 / Ethernet @ Protocolo Modbus
Rango de Temperatura de Operación: -10°C - 50°C @ Entorno Interior
Resistencia de Aislamiento: >= 10 MOhms @ Tensión de Prueba de 500 VDC
Integración del Sistema y Configuración de Hardware
El despliegue del sistema ABB A-Reli de 100AH/220V requiere una atención meticulosa a la disposición física, el cableado y la conexión a tierra dentro del armario de control. Se deben utilizar cables de par trenzado apantallado para todas las líneas de comunicación RS485 que conectan la unidad de monitorización con el sistema superior de control de supervisión y adquisición de datos para evitar la corrupción de datos por sobretensiones transitorias de conmutación de alta tensión. Los cables de distribución de energía que conectan la salida del rectificador al bus de control (KM) y al bus de cierre (HM) deben dimensionarse de acuerdo con el consumo máximo de corriente continua y las limitaciones de caída de tensión permitidas. Una correcta conexión a tierra del bastidor del armario utilizando una barra colectora de cobre de baja impedancia es esencial para establecer un plano de referencia fiable, suprimir el ruido eléctrico en modo común y proteger los componentes semiconductores sensibles contra descargas electrostáticas.
Fiabilidad y Durabilidad Ambiental
Los entornos de subestaciones industriales exponen la electrónica de potencia al estrés térmico, partículas en suspensión en el aire y fluctuaciones de humedad. El sistema ABB A-Reli incorpora estrategias robustas de gestión térmica, combinando refrigeración por aire forzado en módulos rectificadores de alta carga con rutas de convección natural para subconjuntos pasivos para mantener las temperaturas de operación dentro de márgenes de diseño seguros. El hardware interno de monitorización de aislamiento evalúa continuamente las corrientes de fuga a tierra en el bus de CC, emitiendo advertencias tempranas antes de que una degradación menor del aislamiento escale a un fallo a tierra en todo el sistema. Además, el diseño modular permite a los técnicos sustituir en caliente unidades rectificadoras individuales durante las ventanas de mantenimiento programado, minimizando el tiempo medio de reparación y manteniendo la disponibilidad operativa continua.
Guía de Selección y Opciones Alternativas
La selección de la capacidad adecuada del sistema de alimentación de CC implica calcular la carga continua acumulada de todos los instrumentos de supervisión, lámparas indicadoras y alumbrado de emergencia, junto con los requisitos de corriente instantánea de disparo y cierre de disyuntores pesados. Los ingenieros deben evaluar si la configuración de 220V 100Ah se alinea con los cálculos de tiempo de reserva de la batería de la instalación. Para instalaciones que requieren niveles de tensión operativa más bajos, se encuentra disponible una variante de la serie 110V alternativa para coincidir con las clasificaciones específicas de las bobinas de la aparamenta. Beijing Zhongping Technology proporciona soporte técnico experto, ayudando a los equipos de ingeniería a realizar selecciones de referencias cruzadas, cálculos de perfiles de carga y coincidencias localizadas de piezas de repuesto para agilizar el proceso de integración del sistema.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el plazo de entrega estándar y la política de garantía para este equipo?
El programa de entrega estándar depende de las especificaciones de configuración y la logística regional, y el equipo está respaldado por una garantía integral del fabricante de 12 meses que cubre defectos estructurales y operativos.
2. ¿Beijing Zhongping Technology ofrece servicios de inspección previa al envío?
Sí, se realizan verificaciones técnicas y controles de calidad previos al envío para garantizar que los parámetros del sistema cumplan con los pedidos de ingeniería antes del despacho.
3. ¿Qué protocolos de comunicación son compatibles con el panel de monitorización?
El sistema utiliza interfaces industriales estándar RS485 que operan con protocolos Modbus para una integración perfecta con plataformas SCADA o DCS a nivel de planta.
4. ¿Pueden los módulos rectificadores operar en una configuración de redundancia en paralelo?
Sí, múltiples módulos rectificadores de alta frecuencia admiten configuraciones activas de reparto de corriente para proporcionar redundancia N+1 para cargas críticas de subestaciones.
5. ¿Cómo monitoriza el módulo de inspección de baterías las celdas individuales?
El módulo mide la tensión de la celda individual, la resistencia interna y los parámetros de temperatura ambiente de forma continua para detectar signos tempranos de sulfatación de placas o desecación.
6. ¿Cuál es el propósito del módulo reductor en el panel de CC?
El módulo reductor regula la tensión suministrada al bus de control, compensando las tensiones elevadas del bus durante los ciclos de carga de ecualización de la batería.
7. ¿Es el sistema adecuado para operaciones de subestaciones completamente desatendidas?
Sí, las funciones integradas de "cuatro remotas" (telemetría, señalización, regulación y control) permiten una supervisión remota completa sin necesidad de personal continuo en el lugar.
8. ¿Qué procedimientos de mantenimiento se requieren para los rectificadores de conmutación suave?
El mantenimiento de rutina se limita a la eliminación periódica de polvo de los ventiladores de refrigeración, la verificación del par de apriete de los terminales y la comprobación de los archivos de registro en busca de anomalías térmicas o de tensión registradas.
