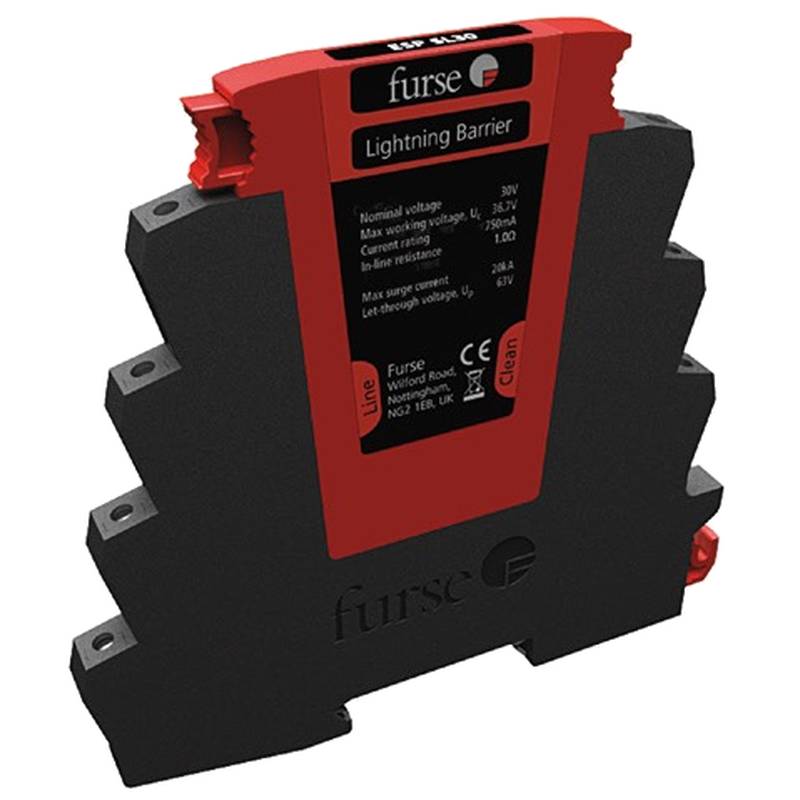

Los dispositivos de protección contra sobretensiones Furse ESP SL15X y ESP SL30X proporcionan protección contra sobretensiones intrínsecamente segura para bucles de datos, señales y comunicaciones que operan en áreas peligrosas. Certificadas según las normas ATEX e IEC, estas unidades protegen los circuitos de instrumentación sensibles contra los pulsos electromagnéticos de rayos sin comprometer la seguridad contra explosiones.
Los instrumentos de campo desplegados en atmósferas explosivas se enfrentan a riesgos continuos debido a los pulsos electromagnéticos de rayos y a los transitorios de conmutación inducidos en largas líneas de señal. Cuando las sobretensiones de alta energía se propagan a ubicaciones de Zona 1 o Zona 2, pueden generar altos voltajes o arcos térmicos que amenazan la integridad del área peligrosa. Los dispositivos de protección contra sobretensiones Furse ESP SL15X y ESP SL30X están diseñados específicamente para mitigar estas amenazas desviando de forma segura las corrientes transitorias hacia la tierra mientras mantienen un estricto aislamiento eléctrico. Aprobados para su uso bajo rigurosos marcos ATEX e IEC, estos protectores integran circuitos de protección híbridos de múltiples etapas, combinando componentes semiconductores de acción rápida con tubos de descarga de gas de alta resistencia. Este diseño garantiza que los voltajes de paso permanezcan excepcionalmente bajos, protegiendo las delicadas interfaces electrónicas frontales en transmisores industriales, medidores de flujo e interfaces de comunicación serial contra fallas catastróficas.
Especificaciones Técnicas
Voltaje Nominal: 15 V @ ESP SL15X
Voltaje Nominal: 30 V @ ESP SL30X
Voltaje Máximo de Trabajo Uc: 16.7 VDC @ ESP SL15X
Voltaje Máximo de Trabajo Uc: 36.7 VDC @ ESP SL30X
Corriente Nominal: 750 mA @ Bucle de Señal
Resistencia en Línea: 1.0 Ω @ Por Línea ± 10%
Ancho de Banda: 45 MHz @ -3 dB Sistema de 50 Ω
Corriente Máxima de Descarga: 20 kA @ Forma de Onda de 8 / 20 μs
Voltaje de Paso Up: 63 V @ Prueba de 1 kV / μs
Rango de Temperatura Ambiente: -40°C - +80°C @ Operacional
Tipo de Montaje: Riel DIN de Sombrero Superior @ 35 mm
Código de Pedido ABB: 7TCA085400R0065 @ ESP SL15X
Código de Pedido ABB: 7TCA085400R0071 @ ESP SL30X
Integración del Sistema y Configuración de Hardware
La instalación adecuada de las unidades ESP SL15X y ESP SL30X requiere prestar mucha atención a la disposición del gabinete y a la continuidad de la conexión a tierra dentro de la infraestructura del área peligrosa. Los instaladores deben montar el protector en rieles DIN estándar de sombrero superior de 35 mm lo más cerca posible del equipo protegido o en el límite donde los cables de señal ingresan al recinto de control. El pie de riel DIN integrado proporciona un bloqueo mecánico seguro y establece una conectividad de puesta a tierra de baja impedancia. Los terminales de cableado admiten conductores de hasta 4 mm², lo que permite una terminación segura de cables trenzados con férulas o configuraciones de doble cable. Los cables de par trenzado apantallados deben tener sus pantallas exteriores conectadas adecuadamente a los terminales de tierra designados o bases de pantalla aisladas (como las opciones de la variante /I) para evitar bucles de tierra y rechazar eficazmente la interferencia electromagnética.
Confiabilidad y Durabilidad Ambiental
Diseñados for entornos industriales duros, estos módulos de protección contra sobretensiones ofrecen una alta confiabilidad operativa y largos intervalos de servicio en condiciones extremas. La carcasa compacta Slim Line optimiza el espacio del riel DIN dentro de paneles de control congestionados a prueba de explosiones sin sacrificar la capacidad de disipación térmica. La arquitectura modular enchufable separa el módulo electrónico de la base, lo que permite al personal de mantenimiento reemplazar los elementos enchufables de manera segura. Los bloques de terminales resistentes a la corrosión y los componentes internos robustos garantizan un rendimiento estable a través de amplias fluctuaciones de temperatura y altos niveles de humedad típicos de instalaciones petroquímicas al aire libre y plataformas marinas.
Guía de Selección y Opciones Alternativas
La selección del modelo correcto depende del voltaje de operación del bucle y de los requisitos específicos de clasificación de áreas peligrosas. El ESP SL15X (7TCA085400R0065) se adapta a circuitos de 15 V, mientras que el ESP SL30X (7TCA085400R0071) coincide con bucles de instrumentación de 30 V, como bucles de corriente estándar de 4-20 mA con comunicación HART. Para aplicaciones que requieren indicación de estado visual, las variantes integradas con LED como el ESP SL15XL y el ESP SL30XL proporcionan retroalimentación operativa inmediata. Al obtener estos componentes especializados, Beijing Zhongping Technology mantiene canales regionales confiables para ayudar a los ingenieros con la selección de referencias cruzadas, documentación técnica y cumplimiento original de fábrica auténtico.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la diferencia principal entre los modelos ESP SL15X y ESP SL30X?
El ESP SL15X está calificado para sistemas nominales de 15 V con un voltaje máximo de trabajo de 16.7 VDC, mientras que el ESP SL30X está calificado para sistemas nominales de 30 V con un voltaje máximo de trabajo de 36.7 VDC.
2. ¿Están estas unidades certificadas para su uso en atmósferas explosivas?
Sí, ambos modelos son intrínsecamente seguros y están aprobados para áreas peligrosas en cumplimiento con las normas ATEX e IEC.
3. ¿Pueden los técnicos de mantenimiento reemplazar el módulo de protección sin volver a cablear?
Sí, el diseño enchufable permite reemplazar el módulo de protección superior desde la base sin desconectar el cableado de campo ni perturbar las conexiones a tierra.
4. ¿Cuál es la calificación de corriente continua máxima para estos protectores de señal?
Ambas unidades admiten una calificación de corriente de señal máxima de 750 mA.
5. ¿Cómo afecta la resistencia en línea a la precisión de la medición del bucle?
La baja resistencia en línea de 1.0 Ω por línea introduce una caída de voltaje mínima, asegurando que la integridad de la medición permanezca inalterada en bucles analógicos y digitales.
6. ¿Cuál es la capacidad de ancho de banda de estos dispositivos de protección contra sobretensiones?
Las unidades ofrecen un ancho de banda de -3 dB de 45 MHz en un sistema de 50 Ω, lo que las hace adecuadas para aplicaciones de transmisión de datos de alta velocidad.
7. ¿Cómo se conectan a tierra los dispositivos durante la instalación?
La puesta a tierra se logra convenientemente a través del mecanismo de sujeción del pie de riel DIN integrado o mediante terminales de tierra dedicados vinculados al punto de referencia del sistema.
8. ¿Qué tamaño de cable es compatible con los bloques de terminales?
Los terminales aceptan secciones transversales de conductor de hasta 4 mm², acomodando cables sólidos o trenzados con férulas.
9. ¿Cuál es el tiempo de entrega y la cobertura de garantía al realizar un pedido a través de Beijing Zhongping Technology?
Beijing Zhongping Technology proporciona unidades originales auténticas de fábrica respaldadas por una garantía de calidad estándar de 12 meses y un soporte técnico local receptivo.
10. ¿Hay bases de repuesto disponibles si la base de montaje del terminal sufre daños?
Sí, hay bases de repuesto como el ESP SLX/B y variantes de pantalla aislada disponibles para el reemplazo de mantenimiento.
