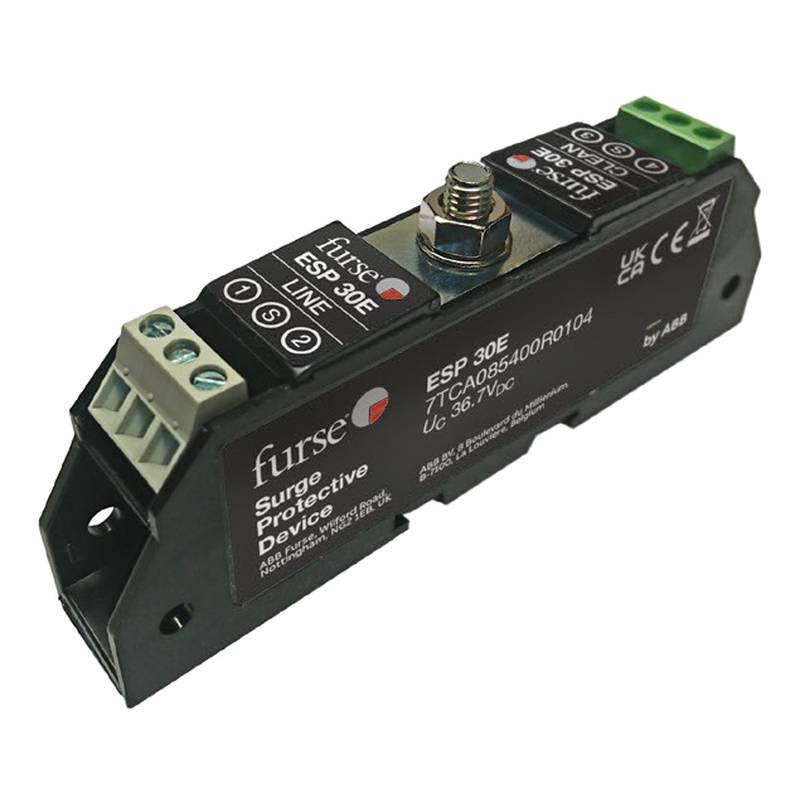

Protector de señal Furse ESP 30E, bucle de línea de datos de 30 V, carril DIN

El protector de señal Furse ESP 30E y sus variantes asociadas ofrecen una mitigación robusta de sobretensiones transitorias para bucles de control e instrumentación de 30V. Diseñados en un formato delgado de carril DIN de 7 mm, estos dispositivos protegen la infraestructura de automatización sensible contra sobretensiones inducidas por rayos sin interrumpir la distribución de los armarios de control de alta densidad.

Las redes industriales de medición y control implementadas en unidades de producción al aire libre, plantas petroquímicas e instalaciones de generación de energía se enfrentan a graves peligros eléctricos ambientales. Las largas tiradas de cables de señal sin blindaje o mal conectados a tierra actúan frecuentemente como antenas, captando pulsos electromagnéticos de alta energía y picos de sobretensión transitoria generados por rayos cercanos o conmutaciones inductivas pesadas. Cuando estas sobretensiones de alto voltaje sepropagan directamente a la sala de control, superan fácilmente la tensión soportada dieléctrica de tarjetas de entrada analógica sensibles, controladores lógicos programables e interfaces de sistemas de control distribuido. Tales fallos conducen a una destrucción catastrófica de tarjetas, un tiempo de inactividad prolongado del sistema y costosas reparaciones de emergencia. Para prevenir estas vulnerabilidades, los dispositivos de protección contra sobretensiones deben diseñarse para desviar la energía transitoria de manera segura a tierra mientras mantienen una baja resistencia interna para preservar la integridad de la señal. El Furse ESP 30E y los modelos de protección de bucles relacionados abordan estos desafíos combinando circuitería de supresión de transitorios multietapa con el cumplimiento de las normas internacionales de protección eléctrica.

Especificaciones Técnicas

Tensión Nominal de Operación: 30 VDC @ 25°C

Tensión Máxima de Operación Continua Uc: 34 VDC @ 25°C

Corriente Máxima de Carga: 0.5 A @ 45°C

Resistencia de Bucle por Línea: 2.2 Ω @ 20°C

Ancho de Banda: 1.0 MHz @ 50 Ω system

Resistencia en Línea: 4.4 Ω total loop @ 20°C

Corriente Máxima de Descarga In (8/20 µs): 10 kA @ 8/20 µs waveform

Corriente de Prueba de Rayo Iimp (10/350 µs): 2.5 kA @ 10/350 µs waveform

Nivel de Protección de Voltaje Up (Línea a Línea): 45 V @ 1 kV/µs rate of rise

Nivel de Protección de Voltaje Up (Línea a Tierra): 650 V @ 1 kV/µs rate of rise

Capacitancia Línea a Línea: 1.0 nF @ 1 kHz

Capacitancia Línea a Tierra: 60 pF @ 1 kHz

Rango de Temperatura: -40°C - +80°C operating

Tipo de Montaje: DIN Rail TS35 @ 35 mm standard rail

Ancho del Módulo: 7.0 mm @ slim profile housing

Clasificación de la Carcasa: IP20 @ IEC 60529

Cumplimiento de Normas de Prueba: IEC/BS EN 61643-21 @ Class D+C+B tested

Integración del Sistema y Configuración de Hardware

La integración de protectores de señal en los bucles de control existentes requiere una atención cuidadosa al montaje físico, la topología de cableado y la continuidad de la puesta a tierra. El ancho de 7 mm de los módulos ESP 30E y SL30 permite a los ingenieros maximizar la utilización del carril dentro de armarios de distribución congestionados y cajas de empalme de instrumentación. El montaje en carril DIN garantiza una fijación mecánica segura al tiempo que establece una ruta eléctrica directa de baja impedancia hacia el carril de montaje, el cual debe estar unido a la barra de referencia de tierra central mediante un conductor de cobre de calibre grueso. El cableado de campo procedente de transmisores de dos hilos, tales como bucles de 4-20mA o sensores RTD, se conecta directamente a los terminales de entrada, mientras que las líneas de salida protegidas se dirigen hacia las tarjetas de entrada analógica del DCS o PLC. Se deben utilizar cables de pares trenzados apantallados para toda la transmisión de señales analógicas con el fin de minimizar la captación de interferencias electromagnéticas. El blindaje del cable debe terminar adecuadamente en el terminal de tierra designado de la base del protector, asegurando que el ruido capacitivo se desvíe del circuito de medición sin crear bucles de tierra no deseados que puedan introducir derivas de señal o errores de compensación de medición.

Fiabilidad y Durabilidad Ambiental

Los entornos industriales severos exigen un hardware que mantenga la estabilidad funcional bajo condiciones extremas de estrés térmico, mecánico y eléctrico. Los materiales de la carcasa utilizados en la serie Furse ESP están construidos con polímeros de ingeniería de alta calidad y autoextinguibles clasificados según estrictas normas de inflamabilidad, protegiendo los componentes internos contra el calor localizado y los impactos físicos. La tecnología de diodos de avalancha de estado sólido y los tubos de descarga de gas de alta resistencia operan en conjunto para absorber subidas de energía transitoria repetitivas sin experimentar una degradación prematura o un embalamiento térmico. La disposición de la placa de circuito interno minimiza la inductancia y capacitancia parásitas, asegurando que los elementos de supresión se disparen rápidamente en cuestión de nanosegundos tras un evento de sobretensión. Además, los puntos de conexión mecánica robustos resisten el aflojamiento causado por la vibración continua de la planta procedente de maquinaria rotativa cercana, bombas y compresores. Este alto nivel de resiliencia física y eléctrica extiende la vida útil operativa de los módulos de protección, reduciendo la frecuencia de reemplazos de componentes durante las paradas programadas de la planta.

Guía de Selección y Opciones Alternativas

La selección de la variante de protección de bucle correcta depende estrictamente de las características eléctricas de la instrumentación de campo. Los modelos estándar ESP 30E y SL30 se adaptan a bucles de control generales de 30V de dos hilos, mientras que el modelo dedicado ESP SL30L/4-20 está optimizado específicamente para bucles de corriente de 4-20mA con alimentación para minimizar la caída de voltaje por inserción. Para circuitos de medición de temperatura que utilizan detectores de temperatura de resistencia de tres hilos, las variantes ESP RTD y ESP SL RTD proporcionan una protección equilibrada en las tres patas para evitar errores de medición causados por cambios desiguales en la resistencia de la línea. Beijing Zhongping Technology ofrece un soporte de ingeniería integral para ayudar a los clientes industriales locales a revisar diagramas de tuberías e instrumentación, evaluar los requisitos de impedancia de bucle y seleccionar los números de pieza de referencia cruzada adecuados para las actualizaciones de sistemas de control existentes. El personal técnico puede ayudar a determinar la disponibilidad exacta de stock para los requisitos urgentes de mantenimiento de la planta y las expansiones de instalaciones de rutina.
