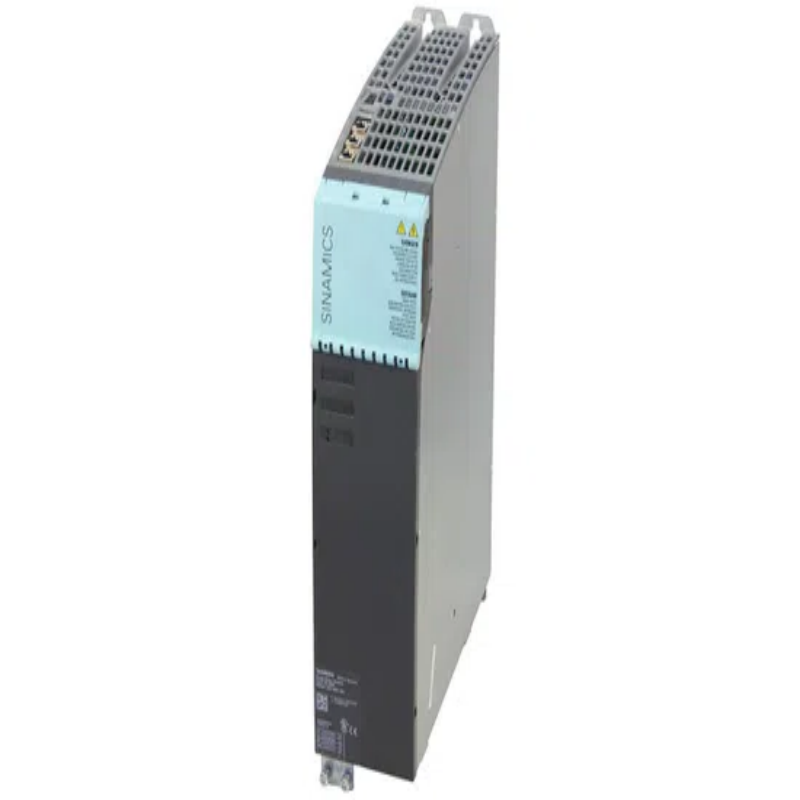

El Siemens 6SL3130-7TE21-6AA3 es un módulo de línea activa (ALM) del famoso sistema de accionamiento SINAMICS S120. Este módulo de alimentación de 16 kW de tamaño libro es más que un simple rectificador: es un convertidor de potencia regenerativo de alta precisión que sirve como núcleo eléctrico inteligente de sofisticados sistemas de automatización multieje.
Proporciona una tensión de bus de CC estable y regulada al tiempo que permite la recuperación de energía a la red, proporcionando un rendimiento y una eficiencia sin igual para aplicaciones que van desde máquinas herramientas de alta dinámica hasta sistemas de envasado de precisión. A continuación se muestra un examen detallado de este modelo ALM, además de información sobre el papel más amplio y los criterios de selección de los módulos de potencia en la automatización industrial.
Núcleo del producto: Especificaciones técnicas y anatomía funcional
En su núcleo, el 6SL3130-7TE21-6AA3 convierte la potencia de CA trifásica en una tensión de bus de CC regulada con precisión para suministrar módulos de motor aguas abajo.
Datos técnicos clave
Número de artículo: 6SL3130-7TE21-6AA3
Tipo de producto: SINAMICS S120 Módulo de línea activa (ALM)
Voltaje de entrada: 3 AC 380-480 V, 50/60 Hz
Potencia de salida: 16 kW
Corriente continua de salida: 27 A
Voltaje regulado de enlace DC: 600 V DC
Método de enfriamiento: Enfriamiento por aire interno
Diseño: Tamaño del libro
Comunicación: Interfaz integrada DRIVE-CLiQ
Características y componentes clave
Rectificación activa basada en IGBT: A diferencia de los puentes de diodos básicos, utiliza IGBTs (transistores bipolares de puerta aislada) para el flujo de energía bidireccional. Esto le permite actuar como rectificador durante el motor y un inversor para devolver energía a la red durante el frenado del motor.
Voltaje de enlace de CC estable: mantiene una tensión de bus de CC constante (por ejemplo, 600V) independientemente de las fluctuaciones de suministro de red. Esto desacopla la tensión del motor de la tensión de alimentación, garantizando un rendimiento consistente para todos los accionamientos conectados.
Conectividad integrada del sistema: totalmente integrada en el ecosistema S120 a través de DRIVE-CLiQ. Esta interfaz digital permite la configuración automática, diagnósticos completos e intercambio de datos en tiempo real con la unidad de control (CU).
Seguridad y blindaje integral: incluye interfaces para conectar blindajes de cable (cables de alimentación y señal) para soportar las prácticas EMC adecuadas. También cuenta con funciones de seguridad integradas (por ejemplo, apagado/STO de par seguro a través de terminales dedicados).
Ventajas de rendimiento: ¿Por qué elegir este ALM?
El diseño tecnológico del 6SL3130-7TE21-6AA3 se traduce en beneficios críticos en el sitio:
Calidad de potencia excepcional: Produce una corriente de entrada casi sinusoidal, lo que resulta en un factor de potencia alto (cos φ ≈ 1). Esto minimiza la potencia reactiva y la distorsión armónica en la red de suministro, a menudo eliminando la necesidad de unidades externas de corrección del factor de potencia y evitando penalidades de utilidad.
Eficiencia energética y ahorro de costes: Regenera la energía de frenado directamente a la red eléctrica de la planta, reduciendo el consumo de energía y la generación de calor. Esto es especialmente valioso para aplicaciones con ciclos de arranque-parada frecuentes o cargas inerciales elevadas, lo que reduce los costos operativos y la huella de carbono.
Maximización de la calidad del proceso y el tiempo de funcionamiento: la tensión estable del bus de CC asegura que los módulos del motor suministren el par completo incluso a bajas velocidades, sin ser afectados por la caída de la tensión de la línea. Esto es fundamental para el mecanizado de alta precisión, el movimiento sincronizado y la estabilidad del proceso, lo que reduce los defectos de producción y los tiempos de inactividad no planificados.
Integración y aplicaciones típicas
Este módulo es típicamente controlado por una unidad central (por ejemplo, CU320-2) o integrado en un entorno de automatización SIMATIC/SINUMERIK. Es una piedra angular de la arquitectura "Common DC Bus" de SINAMICS S120, donde un ALM puede suministrar múltiples módulos de motor (control servo o vectorial) en el mismo bus de CC.
Áreas de aplicación principales
Máquinas herramientas: centros de mecanizado CNC, tornos y molinas que requieren una alta respuesta dinámica y precisión.
Maquinaria de envasado: Robots y ejes servoaccionados en máquinas de llenado, paletizado y envasado.
Manejo de materiales: robots portátiles de alta velocidad, sistemas automatizados de almacenamiento y recuperación (AS/RS).
Bancos de prueba: Simuladores y dinamómetros que necesitan capacidades de motorización y regeneración.
Más allá del modelo: Comprender los módulos de potencia en la automatización industrial
Para tomar decisiones informadas, es esencial contextualizar el módulo de línea activa dentro de la línea de módulos de potencia de Siemens y aclarar las consideraciones clave del diseño del sistema.
El espectro del módulo de potencia: ALM vs. SLM vs. BLM
SINAMICS S120 ofrece tres tipos de módulos de potencia básicos, cada uno adaptado a diferentes necesidades de rendimiento y costo:
1.1 Módulo de Línea Activa (ALM)
Voltaje de enlace CC: regulado (por ejemplo, 600V)
Energía de retroalimentación: Sí (regenerativo)
Tecnología: frontal activo basado en IGBT
Factor de potencia de entrada: ~1 (excelente)
Caso de uso típico: Aplicaciones de alta precisión, dinámicas y de ahorro de energía (por ejemplo, máquinas CNC, robots de alta velocidad).
1.2 Módulo de Línea Inteligente (SLM)
Voltaje de enlace CC: No regulado (~1,35 x voltaje de entrada)
Energía de retroalimentación: Sí (regenerativo)
Tecnología: basada en IGBT
Factor de potencia de entrada: & > 0,96 (muy bueno)
Caso de uso típico: Aplicaciones que necesitan recuperación de energía pero que toleran la fluctuación de la tensión del enlace CC (por ejemplo, algunas máquinas de envasado).
1.3 Módulo de Línea Básica (BLM)
Voltaje de enlace CC: No regulado (~1,35 x voltaje de entrada)
Energía de retroalimentación: No (no regenerativo)
Tecnología: a base de diodo/tiristor
Factor de potencia de entrada: Depende del reactor en línea
Caso de uso típico: aplicaciones sensibles al costo con frenado poco frecuente (por ejemplo, bombas, ventiladores). Se requiere una resistencia de frenado para disipar la energía de frenado.
1.4 Cómo elegir
Seleccione ALM: Cuando necesite una tensión estable de enlace CC, una excelente calidad de energía y la máxima recuperación de energía (crítica para tareas de precisión o dinámicas).
Seleccione SLM: Cuando la recuperación de energía es clave, pero la fluctuación de la tensión del enlace de CC es aceptable (equilibra el rendimiento y el costo).
Seleccione BLM: Para aplicaciones sencillas y económicas con frenado mínimo (no se necesita recuperación de energía).
2. Consideraciones críticas para el diseño de sistemas
La integración de un ALM requiere atención a tres detalles clave:
Módulo de interfaz activa obligatorio (AIM): debe instalarse un AIM entre la red y el ALM, que integra un filtro de línea, un circuito de precarga y un monitoreo de la tensión de la línea, esenciales para el cumplimiento de la EMC y el funcionamiento seguro.
Enfriamiento y espacio: El diseño de tamaño de libro permite un montaje compacto lado a lado en armarios de control. Asegurar el flujo de aire adecuado y el cumplimiento con el rango de temperatura ambiente (0-40 ° C sin desviación) para evitar el sobrecalentamiento.
Configuración del sistema: Todo el sistema de accionamiento (ALM, módulos de motor, motores) se configura a través del software SINAMICS Startdrive de Siemens (dentro del portal TIA), lo que garantiza una integración sin problemas.
Preguntas frecuentes (FAQ)
1. ¿Cómo ahorra un ALM energía en comparación con una fuente de alimentación básica?
Un ALM regenera la energía de frenado: durante el frenado, los motores actúan como generadores. Los módulos básicos (BLM) desperdician esta energía como calor a través de resistencias, pero los ALM la vuelven a la red. Esta energía reciclada alimenta otros equipos, reduciendo el uso total de electricidad, especialmente para aplicaciones de arranque y parada frecuentes.
2. ¿Es realmente importante la tensión continua regulada de un ALM?
Sí, para tareas de alto rendimiento. Un bus DC estable asegura que los módulos del motor suministren el par completo a todas las velocidades, sin ser afectados por las fluctuaciones de la red o cargas pesadas. Esto evita problemas de rendimiento durante las caídas de tensión, críticas para el mecanizado de precisión o el movimiento sincronizado.
3. Mi aplicación no frena con frecuencia. ¿Necesito un ALM?
Si el ahorro de energía no es clave, concéntrese en otros beneficios de ALM: una tensión de bus DC sólida (para la estabilidad del proceso) y un factor de potencia casi perfecto (protege los sistemas eléctricos de los armónicos). Si esto no importa, un SLM o BLM es más rentable.
4. ¿Qué componente clave debo añadir para usar este ALM?
Necesita un módulo de interfaz activa (AIM) entre la red eléctrica y el ALM. No es opcional, sino que proporciona el filtro de línea y el circuito de precarga necesarios para un funcionamiento seguro y conforme a las normas EMC.
5. ¿Puede este 16kW ALM potencia módulos de motor mixto?
Sí, a través del Common DC Bus. El ALM suministra 16kW de potencia continua; Puede conectar cualquier combinación de módulos de motor S120 (por ejemplo, 10kW + dos 3kW) siempre y cuando la demanda total no exceda de 16kW (teniendo en cuenta las cargas máximas).
6. ¿Cuáles son los puntos clave de mantenimiento de ALM?
Enfoque en la prevención: mantenga las aletas/ventiladores de refrigeración limpios (evite el sobrecalentamiento), compruebe la estanqueidad de la conexión de alimentación durante el tiempo de inactividad y utilice el diagnóstico DRIVE-CLiQ para rastrear las horas de funcionamiento, las temperaturas y los fallos para el mantenimiento predictivo.
