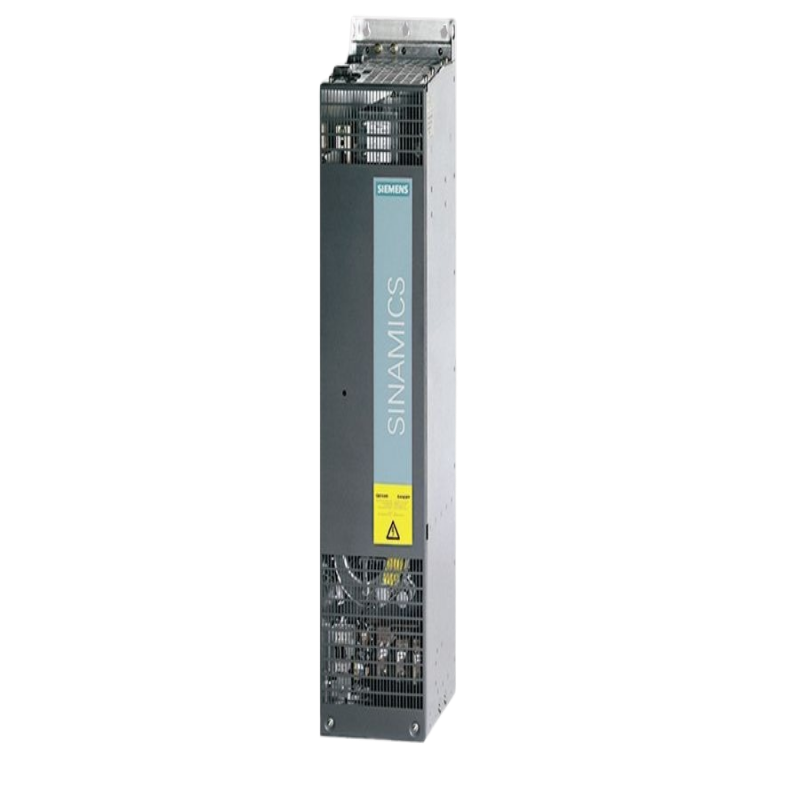

En la automatización industrial, las aplicaciones de accionamiento de alta potencia requieren una estricta estabilidad, eficiencia y gestión de energía de los sistemas de suministro de energía. El módulo de línea activa (ALM) Siemens SINAMICS S120, específicamente el tipo de chasis 6SL3330-7TE32-1AA3, está diseñado para satisfacer estas exigentes necesidades. Esta solución de alto rendimiento hace más que suministrar una tensión de bus CC limpia y estable para sistemas de accionamiento multieje: regenera activamente la energía de frenado de vuelta a la red de la planta. Esta doble capacidad mejora la calidad del proceso y reduce significativamente los costos operativos, lo que la convierte en una fuente de energía ideal para la fabricación verde y eficiente de trabajos pesados.
1. Posicionamiento del producto principal & amp; Análisis de especificaciones técnicas
Como miembro de la familia SINAMICS S120 diseñada para escenarios de alta potencia, la misión principal del 6SL3330-7TE32-1AA3 es la conversión eficiente de energía eléctrica. A diferencia de sus contrapartes compactas de tamaño libro, cuenta con un diseño de tipo chasis, una unidad de alimentación autónoma que requiere montaje en un gabinete de control o estante. Este diseño ofrece una disipación de calor mucho superior y soporta una potencia nominal mucho más alta.
1.1 Tecnología básica y amp; Parámetros de rendimiento
Modelo del producto: 6SL3330-7TE32-1AA3
Tipo de módulo: Módulo de línea activa (ALM)
Formulario de diseño: Tipo de chasis
Voltaje de entrada: AC de 3 fases 380-480 V ± 10%, 50/60 Hz
Potencia de salida: 132 kW (a entrada de CA de 400V)
Corriente nominal de salida: 209 A
Voltaje regulado de enlace DC: 600 V DC (nominal)
Método de enfriamiento: Enfriamiento por aire forzado
Tecnología clave: IGBT frontal activo, operación regenerativa completa
1.2 Interpretación de características clave
Comentarios completos sobre energía regenerativa
A diferencia de los módulos básicos de línea que disipan la energía de frenado como calor, este ALM utiliza tecnología IGBT activa para el flujo de potencia bidireccional. Durante la desaceleración del motor o las cargas de revisión, puede devolver la energía regenerativa generada de forma completa y eficiente a la red de fábrica, donde alimenta otros equipos. Esto se traduce en un ahorro de energía significativo, especialmente para aplicaciones con ciclos de arranque-parada frecuentes (por ejemplo, grúas pesadas, centrífugas, bancos de prueba).
Enlace DC estable & amp; Calidad de energía superior
El módulo mantiene una tensión de enlace CC altamente estable, inmune a las fluctuaciones de la red. Esto crea un entorno de funcionamiento ideal para todos los módulos de motor conectados, asegurando que entregan el par completo incluso durante las caídas de tensión de la línea. Para procesos de fabricación de alta gama (por ejemplo, laminado de precisión, máquinas herramientas grandes), esto garantiza la estabilidad del proceso y la consistencia del producto. Además, su corriente de entrada casi sinusoidal mantiene el factor de potencia del lado de la línea cerca de 1,0, eliminando la necesidad de condensadores externos de corrección del factor de potencia y reduciendo drásticamente la contaminación armónica de la red.
Enfriamiento por aire forzado & amp; Integración de sistemas
Dada su alta densidad de potencia, el módulo utiliza enfriamiento por aire forzado para una disipación eficiente del calor, lo que garantiza la fiabilidad bajo cargas pesadas. Se integra perfectamente en el sistema de control SINAMICS S120 (por ejemplo, con una unidad de control CU320-2) a través de la interfaz DRIVE-CLiQ, lo que permite la configuración automática, el monitoreo integral de la condición y el diagnóstico de fallas en tiempo real.
2. Escenarios de aplicación y amp; Propuesta de valor
Este ALM de 132 kW es la opción preferida para aplicaciones industriales pesadas, donde su valor brilla en condiciones de funcionamiento exigentes:
2.1 Manejo de materiales pesados
En grúas portuarias de contenedores, grúas portátiles grandes o elevadores de minas, la elevadora y bajada frecuentes generan una energía regenerativa masiva que el ALM recicla, reduciendo el consumo total de energía y evitando las altas temperaturas causadas por las resistencias de frenado.
2.2 Equipo centrífugo grande & amp; Plataformas de prueba
Para motores de molinos grandes (producción de cemento), compresores (plantas petroquímicas) o dinámetros de chasis (industria automotriz), donde los sistemas de accionamiento necesitan una rápida desaceleración, la capacidad de regeneración de ALM reduce directamente los costos de electricidad y mejora la respuesta dinámica del sistema.
2.3 Aseguración de la estabilidad de la industria de procesos
En las industrias de procesos continuos (por ejemplo, papel, metalurgia), las fluctuaciones de voltaje pueden causar paradas de la línea de producción o chatarra de producto. El enlace DC estable del ALM actúa como un "buffer", aislando el sistema de accionamiento de las perturbaciones de la red. Esto aumenta significativamente la Eficacia Total del Equipo (OEE) y la fiabilidad operativa de toda la línea de producción.
Expansión en profundidad: selección y planificación del sistema para módulos de potencia tipo chasis
La selección de componentes de accionamiento de alta potencia requiere más que revisar las especificaciones del modelo: requiere diseñar toda la arquitectura del sistema de accionamiento.
1. ¿Por qué elegir un diseño tipo chasis a este nivel de potencia?
Cuando la potencia del sistema de accionamiento supera los ~ 90 kW, el diseño del tipo chasis supera los modelos de tamaño libro:
Los módulos Booksize se montan lado a lado y comparten un conducto de refrigeración común, lo que limita la capacidad de disipación de calor.
Los módulos de tipo chasis son unidades de alimentación independientes con sistemas de refrigeración por aire forzado dedicados y más potentes. Esto ofrece una mayor eficiencia de enfriamiento, soporta una mayor potencia de salida de una sola unidad y ofrece opciones de diseño más flexibles.
2. Consideraciones clave para el diseño de sistemas
La integración de un ALM de alta potencia como el 6SL3330-7TE32-1AA3 requiere una planificación meticulosa a nivel de sistema:
Componente periférico esencial (AIM)
Este ALM debe emparejarse con un módulo de interfaz activa (AIM) correspondiente. El AIM integra el reactor de línea de entrada, el circuito de precarga y el filtro EMC, todo lo cual es crítico para el arranque seguro, el funcionamiento estable y el cumplimiento de las normas de compatibilidad electromagnética del ALM.
Protección integral & amp; Coordinación
Según los códigos eléctricos locales, se deben instalar interruptores o fusibles adecuados en el lado de alimentación de la línea para proporcionar protección contra cortocircuitos y sobrecargas. Además, la puesta a tierra y el blindaje del sistema deben seguir estrictamente las directrices de instalación de Siemens para garantizar la inmunidad al ruido y la seguridad del personal.
Ingeniería & amp; Herramientas de puesta en servicio
Todo el sistema de accionamiento S120 (incluyendo este ALM) se configura, parametriza y pone en marcha utilizando el software SINAMICS Startdrive de Siemens dentro de la plataforma TIA Portal. Este entorno de ingeniería integrado simplifica la puesta en marcha y garantiza parámetros consistentes en todo el sistema.
Preguntas frecuentes (FAQ)
1. ¿Cuál es la principal diferencia entre este ALM de 132kW y un ALM de tamaño libro?
Las diferencias clave son la potencia nominal, la refrigeración y la construcción:
ALM: Baja potencia, enfriamiento por aire interno (dependiendo de los conductos del sistema), compacto para montaje multieje lado a lado.
Este tipo de chasis ALM: 132 kW de alta potencia, refrigeración por aire forzado independiente, unidad independiente de estilo gabinete, superior para aplicaciones pesadas y de alta potencia.
Sí, pero necesita un diseño detallado del sistema. Normalmente, un ALM maestro maneja la potencia de carga base y la regeneración para un bus de CC común. Raramente, se configuran múltiples ALM para diferentes secciones de línea (se requiere coordinación compleja). Un enfoque más común: un ALM de alta potencia suministra múltiples módulos de motor a través de líneas o un área.
3. ¿La regeneración de energía perjudica la red eléctrica de la fábrica?
No, un ALM bien diseñado mejora la calidad de la red. Su factor de potencia de unidad y la corriente de entrada sinusoidal reducen los armónicos. La energía regenerada es limpia, potencia de 50/60 Hz que otras cargas en el mismo transformador pueden usar, aliviando la carga de la red. Asegúrese de que la capacidad de cortocircuito de la red pueda aceptar la retroalimentación.
4. ¿Cómo mantener el sistema de refrigeración por aire forzado en entornos duros?
El sistema de refrigeración tiene filtros de aire reemplazables, la limpieza regular es clave. En entornos polvosos, acortar los intervalos de limpieza o utilizar filtros autolimpiantes. Monitorear el estado del ventilador y las alarmas de temperatura para el mantenimiento predictivo, evitando el tiempo de inactividad de sobrecalentamiento.
5. ¿Puede este módulo funcionar con motores/unidades de terceros?
Teóricamente, su enlace de CC puede alimentar dispositivos dependientes de CC. Prácticamente, úsalo dentro del ecosistema SINAMICS S120: solo entonces podrá acceder a protección completa, control coordinado y diagnóstico a través de DRIVE-CLiQ/Startdrive. La integración de terceros pierde estas ventajas e introduce riesgos.
