Visión general

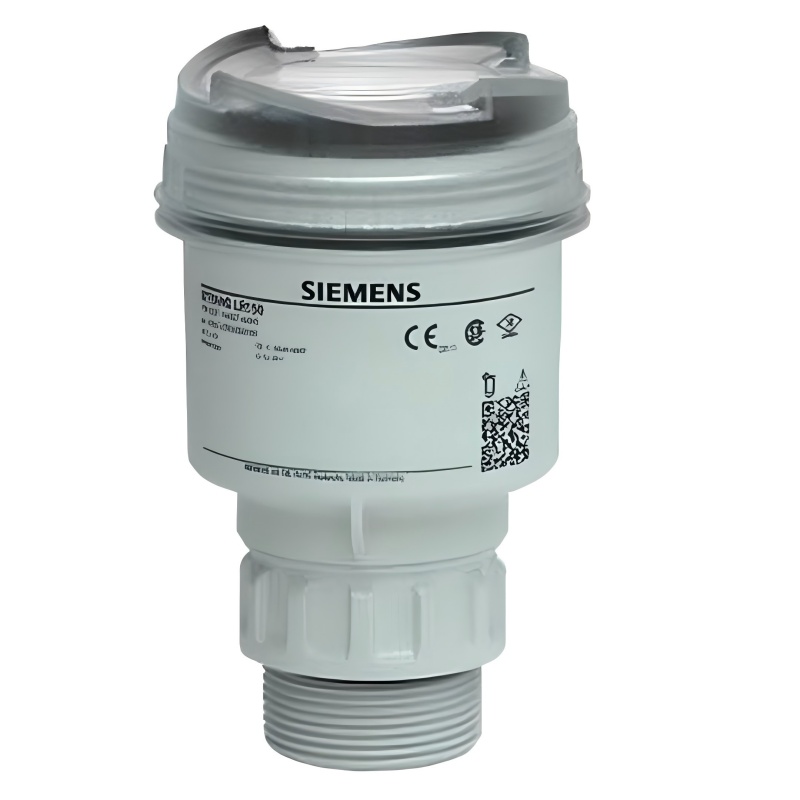

El Siemens SITRANS LR150 (Modelo 7ML5340-0AA07-4CF3) es un versátil transmisor de nivel de radar de 2 hilos de 24 GHz diseñado para la medición continua sin contacto de líquidos, suspensiones y sólidos, con un rango máximo de 15 metros. Como parte de la cartera de instrumentación de procesos de Siemens, este dispositivo compacto y robusto sobresale en entornos críticos de fiabilidad, aprovechando la tecnología de radar de onda continua modulada por frecuencia (FMCW) para ofrecer mediciones altamente precisas y estables incluso en medio de polvo, vapor o condiciones de proceso fluctuantes.
Tecnología principal: Explicado el principio del radar FMCW
A diferencia de las tecnologías de contacto o ultrasonidos más antiguas, el SITRANS LR150 se basa en tecnología de radar avanzada. Transmite una señal de radio continua de alta frecuencia de 24 GHz cuya frecuencia cambia constantemente con el tiempo (modulación de frecuencia). Esta señal viaja a la superficie del material, se refleja de vuelta a la antena del transmisor, y el instrumento luego compara la frecuencia del eco que regresa con la frecuencia que se transmite en ese momento exacto.
La diferencia entre estas dos frecuencias es directamente proporcional a la distancia al nivel del material. Este principio FMCW ofrece una excelente relación señal-ruido, garantizando una estabilidad y precisión de medición superiores, incluso para materiales de baja reflectividad o recipientes con obstrucciones internas (por ejemplo, agitadores).
Diseño del producto y características clave
El SITRANS LR150 está diseñado para durabilidad industrial y facilidad de uso, con aspectos destacados del diseño que incluyen:
Compacto y versátil: Su tamaño pequeño y su construcción ligera simplifican la instalación en espacios estrechos, como boquillas de tanques existentes o granjas de tanques atestadas, sin comprometer el rendimiento.
Potencia de bucle de dos hilos: Opera en un bucle de dos hilos estándar de 4-20 mA, utilizando el mismo par de hilos tanto para la alimentación como para la comunicación. Esto reduce los costos de instalación y simplifica la integración en los sistemas de control existentes.
Pantalla integrada & amp; Interfaz de usuario: una pantalla local integrada (LDI) y botones intuitivos permiten la configuración, puesta en marcha y diagnóstico en el sitio, sin necesidad de herramientas adicionales, lo que reduce el tiempo de configuración.
Construcción robusta: cuenta con una carcasa duradera con altas calificaciones de protección contra ingresos (IP), lo que garantiza la resistencia en entornos exteriores o industriales duros (por ejemplo, temperaturas extremas, humedad o vibraciones).
Especificaciones técnicas
Los parámetros técnicos clave del SITRANS LR150 subrayan su precisión y adaptabilidad:
Nombre del producto: Siemens SITRANS LR150 Transmisor de nivel de radar
Número de modelo: 7ML5340-0AA07-4CF3
Tecnología principal: Radar de onda continua modulada por frecuencia de 24 GHz (FMCW)
Rango de medición: hasta 15 metros (49,2 pies)
Medios medidos: líquidos, suspensiones y sólidos a granel
Conexión del proceso: Múltiples opciones de rosca o brida (varía según el modelo específico, adaptado a las necesidades de la aplicación)
Fuente de alimentación: Dos hilos, 4-20 mA HART® (alimentado por bucle)
Salida de señal: 4-20 mA HART® (para una transmisión de datos sin problemas a los sistemas de control)
Precisión: típicamente ±3 mm (garantizando una alta precisión para el control crítico del proceso)
Aplicaciones primarias y casos de uso
La versatilidad del SITRANS LR150 lo convierte en un elemento básico en diversas industrias, abordando desafíos únicos de medición:
Agua y aguas residuales: Monitoreo fiable del nivel en clarificadores, tanques de almacenamiento y sumideros, sin ser afectado por el cambio en la calidad del agua, burbujas o sólidos suspendidos que interrumpen otras tecnologías.
Química y petroquímica: monitorea de forma segura líquidos agresivos y lodos corrosivos en tanques de almacenamiento/proceso. Su diseño sin contacto elimina los riesgos de corrosión de la sonda o acumulación de material.
Manipulación de sólidos a granel: mide los niveles de polvos, granos y gránulos en silos, incluso en condiciones de llenado polvoriento que cegan los sensores ultrasónicos. El radar FMCW corta el polvo para obtener lecturas consistentes.
Alimentos y bebidas: Soporta el monitoreo del nivel higiénico en tanques de almacenamiento de ingredientes y recipientes de productos terminados, con opciones de materiales que cumplen con los estándares de saneamiento de la industria.
Resumen de ventajas
El SITRANS LR150 destaca por su capacidad para resolver puntos de dolor comunes de medición de nivel:
Operación sin contacto: Elimina problemas con la acumulación de material, la corrosión de la sonda o el desgaste mecánico, prolongando la vida útil y reduciendo el mantenimiento.
Resiliencia al caos del proceso: funciona de forma fiable a pesar del polvo, el vapor, la espuma ligera o las fluctuaciones de temperatura/presión, sin necesidad de recalibración frecuente.
Instalación simplificada & amp; Configuración: El fácil montaje y un asistente guiado de "inicio rápido" (a través de la interfaz integrada) reducen el tiempo de puesta en marcha, incluso para usuarios no especializados.
Bajos costos del ciclo de vida: Sin piezas móviles y un diseño robusto significan un mantenimiento mínimo durante años de operación, lo que reduce los costos totales de propiedad.
Preguntas frecuentes (FAQ)
1. ¿Cómo difiere la medición del nivel del radar del ultrasonido?
El radar utiliza ondas electromagnéticas de alta frecuencia; El ultrasonido utiliza ondas sonoras. El radar no se ve afectado por cambios en la temperatura, la presión o la composición del espacio de vapor (que distorsionan la velocidad del sonido, causando errores ultrasónicos). Es más fiable en condiciones industriales duras.
2. ¿Es el SITRANS LR150 adecuado para sólidos como pellets de plástico?
Sí, su frecuencia de 24 GHz y tecnología FMCW proporcionan señales enfocadas y fuertes reflejos desde superficies sólidas, incluso materiales de baja dieléctricidad como pellets. Los polvos muy ligeros y finos pueden necesitar evaluación, pero funciona excelentemente para la mayoría de los gránulos.
3. ¿Qué significa la tecnología de "dos alambres" para la instalación?
La operación de dos cables utiliza el mismo par de cables para la alimentación y los datos (señal HART® de 4-20 mA). Esto elimina cables de alimentación separados, reduciendo el tiempo de instalación y los costos, al tiempo que simplifica la integración en los bucles existentes.
4. ¿Puede manejar productos químicos agresivos?
Sí, la resistencia química depende de la conexión del proceso y del material de la antena. Siemens ofrece opciones como antenas recubiertas con PVDF o PTFE, que resisten a una amplia gama de productos químicos y lodos agresivos.
5. ¿Cómo se calibra/configura el dispositivo?
Configurar a través de la pantalla integrada / botones o un comunicador HART. Un asistente de "inicio rápido" guía la configuración básica, y el software avanzado de procesamiento de eco a menudo funciona eficazmente sin una calibración compleja en el sitio.
6. ¿Cuál es la ventaja de la frecuencia de 24 GHz?
24 GHz permite una antena más pequeña (para un diseño compacto) y un ángulo de haz más estrecho. La viga estrecha evita falsos ecos de las paredes de los vasos, agitadores o obstrucciones internas, lo que aumenta la precisión de la medición.
