Visión general

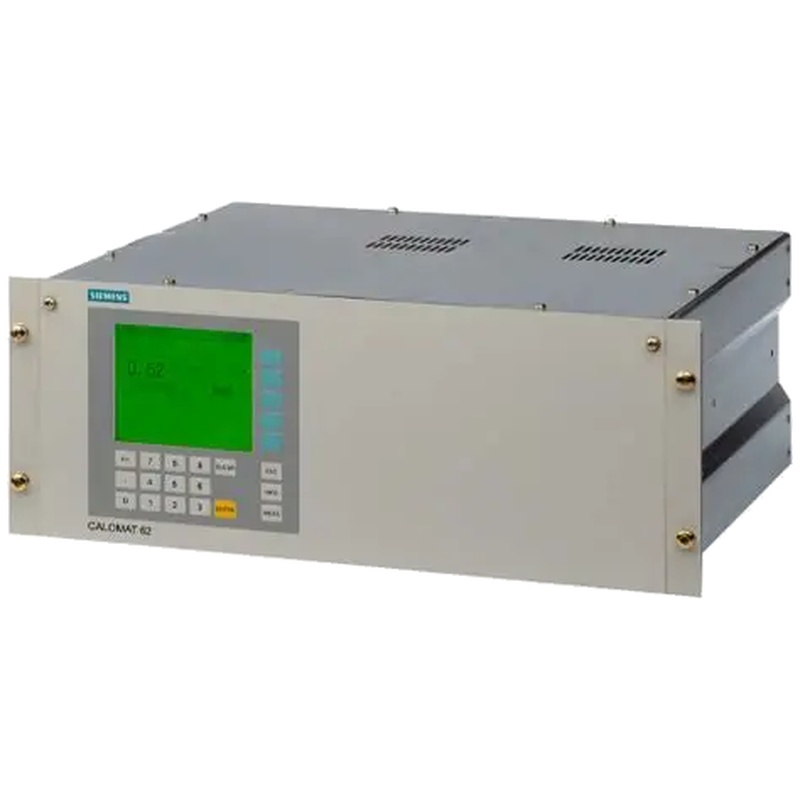

El Siemens CALOMAT 6 (Modelo 7MB2521-0AA00-1AA0) es un analizador de gas especializado diseñado para una tarea de medición fundamentalmente diferente a las unidades basadas en infrarrojos. Este dispositivo montado en rack de 19" utiliza el principio de conductividad térmica (TCD) para determinar con precisión la concentración de hidrógeno (H) ₂) en nitrógeno (N ₂) fondo. Dispone de un rango de medición excepcionalmente amplio, de 0-1% a 0-100% H ₂— lo que lo hace crítico para escenarios industriales donde el monitoreo y control de los niveles de hidrógeno es esencial para la seguridad, la calidad y la eficiencia del proceso. Las aplicaciones clave incluyen hornos de tratamiento térmico y procesos de síntesis química.
1. Tecnología principal: Detección de conductividad térmica (TCD) desmistificada
A diferencia de los métodos ópticos utilizados por el Ultramat 23, el CALOMAT 6 funciona sobre un principio físico robusto: diferentes gases tienen una conductividad térmica distinta. El hidrógeno, por ejemplo, tiene una conductividad térmica aproximadamente siete veces mayor que el nitrógeno.
El analizador contiene una célula de medición con elementos calentados. Cuando una mezcla de gas fluye a través de esta célula, un mayor contenido de hidrógeno conduce el calor lejos de los elementos de manera más eficaz. Esta pérdida de calor hace que la temperatura de los elementos (y por lo tanto su resistencia eléctrica) cambie de una manera precisa y medible, y este cambio es directamente proporcional a la concentración de hidrógeno.
Este método TCD es altamente fiable, no requiere consumibles y es ideal para medir mezclas de gases binarios (como H ₂ in N₂).
2. Especificaciones del producto y características clave
Este modelo se define por su simplicidad, amplio rango de medición y enfoque en H específicas. ₂/N₂ aplicaciones. Sus especificaciones clave incluyen:
Nombre del producto: Analizador de gas Siemens CALOMAT 6
Número de modelo: 7MB2521-0AA00-1AA0
Tecnología principal: Detección de conductividad térmica (TCD)
Medida objetivo: Hidrógeno (H) ₂) concentración de nitrógeno (N) ₂) antecedentes
Rango de medición: 0-1% a 0-100% H ₂ (excepcionalmente amplio para uso versátil)
Fuente de alimentación: DC 24V (una diferencia notable de los analizadores estándar alimentados por CA)
Montaje: unidad enchufable de 19" (compatible con bastidores industriales estándar)
Conexiones de gas: tubo de diámetro exterior (OD) de 6 mm (para integración sin costuras con sistemas de gas de muestra)
3. La importancia crítica de la fuente de alimentación DC 24V
El uso de una fuente de alimentación de 24 V DC es una elección deliberada de diseño que enfatiza el enfoque del analizador en la seguridad intrínseca y la robustez industrial.
En muchas áreas donde está presente hidrógeno, clasificado como atmósfera explosiva (por zonas ATEX / IECEx), el equipo debe funcionar a baja tensión y baja energía para evitar la ignición. DC 24V es un estándar de seguridad ampliamente aceptado para tales aplicaciones. Además, esta configuración de potencia permite una fácil integración con fuentes de alimentación ininterrumpidas (UPS) para el monitoreo continuo durante las fluctuaciones de potencia, y se alinea con las arquitecturas comunes de E/S distribuidas y gabinetes de control, lo que mejora la fiabilidad general del sistema.
4. Aplicaciones primarias: donde la medición del hidrógeno es primordial
El CALOMAT 6 sobresale en escenarios donde H ₂/N₂ Las atmósferas son fundamentales para el éxito del proceso:
Hornos de tratamiento térmico industrial
Se utiliza en procesos de recocido, sinterización y soldadura, donde H protector ₂/N₂ Las atmósferas impiden la oxidación del metal y garantizan una calidad consistente del producto. Precisión H ₂ El control es vital para lograr las propiedades metalúrgicas correctas (por ejemplo, dureza, ductilidad) en las piezas terminadas.
Plantas químicas y petroquímicas
El analizador monitoriza H ₂ niveles en las corrientes de proceso, tal como durante la regeneración del catalizador o como reactivo en procesos de hidrogenación (por ejemplo, convertir aceites en grasas o sintetizar productos químicos). Exacta H ₂ La medición garantiza la eficiencia de la reacción y evita residuos o subproductos inseguros.
Sistemas de enfriamiento de generadores
En las centrales eléctricas, el hidrógeno se utiliza como refrigerante para grandes generadores debido a su alta conductividad térmica. El CALOMAT 6 monitorea la entrada de aire (que crea explosivos H ₂- mezclas de aire) y verifica la pureza del H ₂ refrigerante: protege el equipo de daños y garantiza un funcionamiento seguro.
5. Ventajas Resumen
Especializado para H ₂/N₂ Mezclas: Optimizadas exclusivamente para este par binario, proporcionando alta precisión y estabilidad a largo plazo.
Excepcionalmente amplio rango: Medidas a partir de la traza H ₂ (0-1%, para la detección de seguridad/fugas) a H puro ₂ (0-100%, para el monitoreo de la pureza), eliminando la necesidad de múltiples analizadores.
Diseño intrínsecamente seguro: la fuente de alimentación de 24 V DC permite su uso en atmósferas explosivas, alineándose con los estándares de seguridad industrial.
Bajo mantenimiento: la tecnología TCD no tiene partes móviles ni células químicas consumibles, lo que reduce los costos de mantenimiento y el tiempo de inactividad.
Preguntas frecuentes (FAQ)
1. ¿Cómo difiere la TCD de la NDIR?
NDIR utiliza absorción infrarroja específica de gas (ideal para trazas de gases en mezclas complejas). TCD mide la conductividad térmica, lo que la hace perfecta para un componente principal (por ejemplo, H ₂) en un fondo simple (por ejemplo, N ₂)— robusto pero menos específico para mezclas complejas.
2. ¿Por qué sólo medir H ₂ in N₂?
La calibración se basa en la diferencia de conductividad térmica fija entre H ₂ and N₂. Un gas de fondo diferente (por ejemplo, argón) cambiaría este contraste, causando errores de medición significativos. Se calibra para este par binario específico.
3. ¿Cuáles son los beneficios de la potencia DC 24V?
DC 24V es un estándar de seguridad para áreas explosivas, permite el respaldo de UPS para el monitoreo continuo y simplifica la integración con sistemas PLC/DCS que utilizan E/S DC.
4. Puede medir H ₂ en otros gases de fondo.
No. Este modelo estándar está calibrado para N ₂ Fondos. Medición H ₂ en otros gases (por ejemplo, aire, CO) ₂) requeriría una curva de calibración personalizada, no soportada aquí.
5. ¿Por qué un amplio rango de medición?
Versatilidad: El rango bajo (0-1%) maneja la detección de seguridad/fugas, mientras que el rango alto (0-100%) monitoriza H ₂ pureza o producción: un analizador sirve a múltiples necesidades.
6. ¿Qué industrias necesitan H ₂-in-N₂ monitoreo más?
La metalurgia (tratamiento térmico), la química (procesos de hidrogenación/catalizador) y la generación de energía (pureza del refrigerante del generador) dependen más de esta medición.
