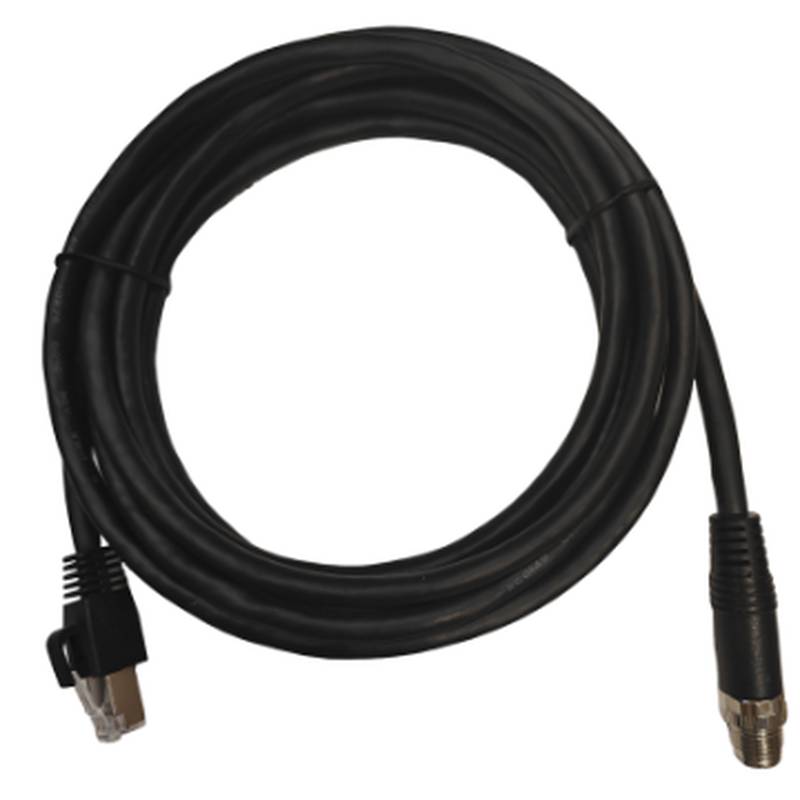

El HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m es un cable Ethernet industrial de alta flexibilidad de 30 metros que cuenta con conectividad M12 X-coded a RJ45, diseñado para una transmisión de datos fiable de 10 Gbps en entornos de automatización de movimiento continuo. Este cable soporta aplicaciones de visión artificial y redes de control de gran ancho de banda, manteniendo la integridad de la señal a lo largo de sus 30 metros de longitud, a la vez que soporta hasta 20 millones de ciclos de flexión gracias a su cubierta de TPE y construcción de doble blindaje. Su conector M12 con clasificación IP67 garantiza una protección robusta contra la entrada de polvo y humedad, abordando desafíos críticos de conectividad en celdas robóticas, sistemas de vehículos guiados automatizados y redes de automatización de fábricas donde los cables Ethernet estándar fallan prematuramente debido a fatiga mecánica y exposición ambiental.
Posicionamiento del Tipo y Categoría de Producto
El cable HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m se clasifica como un cable Ethernet industrial de Categoría 6a diseñado específicamente para la transmisión de datos de alta velocidad en condiciones dinámicas. Dentro de la familia de conectores M12, la codificación X distingue este producto de las variantes con codificación D (100 Mbps) y A (sensor/actuador), ya que soporta Ethernet de 10 Gbps y está optimizado para aplicaciones de visión artificial y control industrial. Estos cables sirven como la columna vertebral física de las implementaciones de Internet Industrial de las Cosas (IIoT) e Industria 4.0, conectando cámaras, perfiladores láser y sensores inteligentes a la infraestructura de red. A diferencia de los cables Ethernet comerciales, las variantes M12 con codificación X cuentan con robustos mecanismos de bloqueo y sellos ambientales que evitan la desconexión por vibración y protegen contra la entrada de humedad, lo que los hace esenciales para una comunicación fiable en las plantas de fabricación. La codificación X y la construcción de doble blindaje abordan específicamente los requisitos de alto ancho de banda y baja latencia de las aplicaciones modernas de visión artificial, donde la integridad de los datos impacta directamente en la calidad del control de procesos.
Especificaciones Técnicas
Longitud del Cable: 30 m
Conector A: M12 X-Coded, 8 pines, Macho
Conector B: RJ45, Macho
Material de la Cubierta del Cable: Elastómero Termoplástico (TPE)
Clasificación de Categoría: Categoría 6a
Blindaje: Doble Blindaje
Flexibilidad: Alta Flexibilidad (clasificado para 20 millones de ciclos de flexión)
Clasificación IP: IP67
Rango de Temperatura de Operación: -40°C a 80°C
Clasificación de Voltaje (Cubierta del Cable): 600 V
Clasificación de Inflamabilidad: UL CMX
Diseño de la Capa Física y la Integridad de la Señal
La longitud de 30 metros de este cable está diseñada para soportar el rendimiento de la Categoría 6a hasta el límite estándar de Ethernet de 100 metros según la hoja de datos del fabricante, y la variante de 30 metros ofrece una solución práctica para entornos industriales a gran escala donde las cámaras y los switches de red están separados por distancias significativas. El doble blindaje (lámina + trenzado) proporciona una excelente protección contra interferencias electromagnéticas (EMI) y diafonía, lo cual es crítico para mantener la integridad de la señal cuando los cables se enrutan cerca de variadores de frecuencia, equipos de soldadura o líneas de alimentación. Según las especificaciones del fabricante, la cubierta de TPE mantiene una impedancia constante de 100Ω ± 15Ω a lo largo del cable, asegurando una transmisión de datos fiable de 10 Gbps durante la vida útil del cable.
Durabilidad Ambiental y Rendimiento de Flexión
La cubierta de TPE de alta flexibilidad de este cable está especialmente diseñada para aplicaciones de movimiento continuo, clasificada para hasta 20 millones de ciclos de flexión con un radio de curvatura definido de aproximadamente 7.5 veces el diámetro del cable. El material TPE proporciona una resistencia superior a aceites, productos químicos y exposición a rayos UV en comparación con las cubiertas de PVC estándar, lo que lo hace adecuado para celdas de soldadura, entornos de mecanizado y sistemas de seguimiento al aire libre. La clasificación IP67 del conector M12 garantiza una protección completa contra la entrada de polvo y resistencia a la inmersión en agua a profundidades de hasta 1 metro durante 30 minutos. Operando en un rango de temperatura de -40°C a 80°C, este cable mantiene la flexibilidad mecánica incluso en entornos fríos donde las cubiertas de PVC estándar se endurecerían y agrietarían, y la clasificación de 600V de la cubierta soporta la instalación junto a cables de alimentación sin conductos de separación adicionales.
Escenarios de Aplicación
Celdas de Automatización Robótica: Con una clasificación de 20 millones de ciclos de flexión, este cable está diseñado para conectar sistemas de visión montados en efectores finales robóticos que sufren reposicionamiento continuo durante la operación. La construcción de alta flexibilidad evita fallos por fatiga del cable comunes con los cables Ethernet estándar en estas aplicaciones, reduciendo el tiempo de inactividad no planificado y los costos de reemplazo.
Redes de Visión Artificial: La clasificación de Categoría 6a y el doble blindaje garantizan una transmisión de datos estable de 10 Gbps para cámaras de alta resolución en entornos exigentes, permitiendo una adquisición de imágenes precisa para tareas de control de calidad de precisión. La longitud de 30 metros proporciona suficiente alcance para cámaras ubicadas en puntos distantes de grandes líneas de fabricación.
Redes de Control Industrial: El conector M12 X-coded con clasificación IP67 proporciona una conexión segura en entornos hostiles sujetos a polvo, humedad y vibración, garantizando una comunicación fiable para PLCs, sensores y actuadores en entornos de automatización de fábricas donde las interrupciones de red interrumpirían la producción.
Estaciones de Monitoreo Remoto: La longitud de 30 metros y la construcción robusta permiten un despliegue flexible en instalaciones industriales expansivas, transmitiendo datos desde dispositivos de campo remotos a salas de control centralizadas sin necesidad de conmutación intermedia o repetidores de señal.
Recomendaciones de Selección
Escenario Adecuado: Este cable es muy adecuado para aplicaciones que requieren movimiento continuo combinado con transmisión de datos de alta velocidad, como brazos robóticos con sistemas de visión integrados, vehículos guiados automatizados (AGVs) y mesas de indexación rotativas. La construcción de alta flexibilidad, clasificada para 20 millones de ciclos de flexión, proporciona una vida útil fiable en entornos dinámicos donde los cables Ethernet estándar fallarían en cuestión de semanas. Según las especificaciones del fabricante, este cable mantiene el rendimiento eléctrico durante su vida útil de flexión clasificada.
Escenario Inadecuado: No se recomienda este cable para aplicaciones estáticas o de radio de curvatura muy pequeño donde su construcción de alta flexibilidad, que tiene un sobrecosto del 30-40% en comparación con sus equivalentes de flexión estándar, sería infrautilizada. Además, aunque la cubierta está clasificada para 600V para el enrutamiento conjunto con cables de alimentación, no es adecuada para aplicaciones que superen los 80°C o -40°C sin reducción de carga, ni para enterramiento al aire libre sin protección mecánica adicional.
Para aplicaciones estáticas, una alternativa más rentable sería el HIKROBOT MV-ACG-M12X8M-RJ45-ST-30m, que ofrece la misma conexión M12 X-coded a RJ45 sin las propiedades de alta flexibilidad. Los cables de alta flexibilidad tienen un costo inicial entre un 30% y un 40% más alto que las versiones de flexión estándar, pero en aplicaciones que superan los 500.000 ciclos de flexión al año, comunes en soldadura robótica y líneas de embalaje de alta velocidad, la versión de alta flexibilidad ofrece un retorno de la inversión completo en 12-18 meses a través de la eliminación de la mano de obra de reemplazo, la reducción del tiempo de inactividad de la producción y la minimización de productos desechados por fallos relacionados con la conectividad.
Preguntas Frecuentes
1. ¿Cuál es la velocidad máxima de transferencia de datos admitida por este cable, y puede manejar streaming de video 4K?
Sí, este cable admite hasta 10 Gbps según su clasificación de Categoría 6a, lo que proporciona suficiente ancho de banda para streaming de video 4K desde cámaras industriales de alta resolución. El conector M12 X-coded de 8 pines, combinado con el doble blindaje, reduce la interferencia electromagnética y garantiza un rendimiento de datos estable para aplicaciones exigentes de visión artificial, incluyendo inspección y detección de objetos basada en IA. Para lograr la velocidad completa, asegúrese de que su infraestructura de red admita los estándares de Categoría 6a y que el cable se instale sin exceder el radio de curvatura especificado, lo que puede afectar la integridad de la señal.
2. ¿Cuál es el tiempo de entrega típico para este cable y mantienen stock?
Normalmente, enviamos este cable dentro de 3 a 7 días hábiles después de la confirmación del pedido, ya que es un artículo estándar en stock en nuestro inventario. Beijing Zhongping Technology mantiene stock regional para apoyar los cronogramas de producción de los clientes sin largos plazos de entrega. Para pedidos urgentes o requisitos que excedan las 20 unidades, recomendamos ponerse en contacto con nuestro equipo de logística para confirmar la disponibilidad en tiempo real y las opciones de envío acelerado.
3. ¿Cuál es la política de garantía para este cable y cubre la fatiga por ciclos de flexión?
Ofrecemos una garantía del fabricante de 12 meses que cubre defectos en materiales y mano de obra en condiciones de operación normales. Esta garantía cubre específicamente fallos prematuros del cable debido a defectos de fabricación, incluida la fatiga por ciclos de flexión si el cable se opera dentro de sus especificaciones nominales. Sin embargo, no cubre daños por errores de instalación, uso más allá del radio de curvatura o rango de temperatura especificado, o abuso físico. Beijing Zhongping Technology proporciona documentación técnica para garantizar una instalación adecuada. Hay opciones de garantía extendida disponibles por una tarifa adicional; póngase en contacto con nosotros para conocer los precios.
4. ¿Cuál es la diferencia entre este cable M12 con codificación X y un cable M12 estándar con codificación D?
El conector M12 con codificación X admite Ethernet de 10 Gbps (Categoría 6a), mientras que los conectores M12 con codificación D admiten hasta 100 Mbps (Categoría 5e). La variante con codificación X proporciona además un blindaje superior y un diseño de contacto más robusto para garantizar la integridad de la señal a frecuencias más altas. Por lo tanto, el cable con codificación X es esencial para la visión artificial moderna y las redes de control industrial avanzadas que requieren un alto rendimiento de datos. Si su aplicación requiere velocidades de 1 Gbps o 10 Gbps, la variante con codificación X es la opción requerida.
5. ¿Tienen este cable en stock en su almacén regional o se fabrica bajo pedido?
Mantenemos en stock este cable M12 X-coded de alta flexibilidad estándar de 30 metros en nuestro centro de distribución regional. Beijing Zhongping Technology gestiona el inventario para garantizar la disponibilidad para los pedidos de los clientes sin largos plazos de fabricación. Para longitudes personalizadas o variantes especializadas (por ejemplo, 5m, 10m, 40m o 50m), los plazos de entrega se extienden a 10-15 días hábiles debido a requisitos adicionales de fabricación y pruebas. Póngase en contacto con nosotros para conocer la disponibilidad de stock actual y los plazos de producción personalizados.
6. ¿Cuál es la política de devolución de este cable?
Sí, aceptamos devoluciones de este cable siempre que esté en su embalaje original, sin instalar y libre de daños, y la solicitud se realice dentro de los 14 días posteriores a la entrega. Beijing Zhongping Technology trabaja con los clientes para verificar cualquier problema de rendimiento antes de iniciar las devoluciones. Póngase en contacto con nuestro equipo de soporte para iniciar el proceso de devolución y verificar la elegibilidad, ya que las devoluciones están sujetas a tarifas de reposición de stock para artículos no defectuosos.
7. ¿Cuál es la vida útil típica de este cable en condiciones de flexión continua?
Según las especificaciones del fabricante y los datos de campo, este cable está clasificado para hasta 20 millones de ciclos de flexión con un radio de curvatura definido de aproximadamente 7.5 veces el diámetro del cable. En condiciones típicas de fábrica con ciclos de flexión moderados, los clientes pueden esperar una vida útil operativa de 5 a 8 años. Sin embargo, factores como violaciones excesivas del radio de curvatura, exposición química o abrasión mecánica pueden reducir esta vida útil esperada.
8. ¿Cómo contribuye el doble blindaje de este cable a una transmisión de datos fiable?
El doble blindaje (combinación de lámina + trenzado) protege contra interferencias electromagnéticas (EMI) y diafonía, que son prevalentes en entornos industriales con variadores de frecuencia, equipos de soldadura y cables de alimentación. Según las especificaciones del fabricante, la capa de lámina proporciona protección de alta frecuencia, mientras que el trenzado asegura una conexión a tierra de baja resistencia y la integridad estructural. Este diseño de blindaje es fundamental para mantener la relación señal/ruido de Categoría 6a a 10 Gbps a lo largo de la longitud del cable de 30 metros.
9. ¿Qué condiciones ambientales puede soportar este cable?
Este cable opera en un rango de temperatura de -40°C a 80°C, y la cubierta de TPE proporciona resistencia a aceites, productos químicos y exposición a rayos UV comunes en entornos de fábrica. El conector M12 tiene una clasificación IP67, lo que significa que está completamente protegido contra la entrada de polvo y puede soportar la inmersión en agua hasta 1 metro durante 30 minutos. Para entornos con exposición química agresiva o frío extremo por debajo de -40°C, consulte a nuestro equipo técnico para obtener recomendaciones de productos especializados.
10. ¿Qué ruta de actualización está disponible si este cable no cumple completamente con los requisitos de mi aplicación?
Si este cable no cumple con sus requisitos, Hikrobot ofrece una amplia gama de cables Ethernet industriales con diferentes longitudes, clasificaciones de flexibilidad y configuraciones de conectores. Para alcances más cortos o más largos, el mismo cable de alta flexibilidad está disponible en variantes de 5m, 10m y 50m. Para aplicaciones que requieren mayor resistencia mecánica, Hikrobot ofrece opciones reforzadas adicionales con armadura de acero para protección contra impactos mecánicos. Para diferentes tipos de conectores, la cartera incluye variantes M12 X-code a M12 X-code y M12 X-code a conectables en campo. Póngase en contacto con nosotros para discutir su aplicación específica, y nuestro equipo técnico le ayudará a identificar la solución de cable más adecuada.
