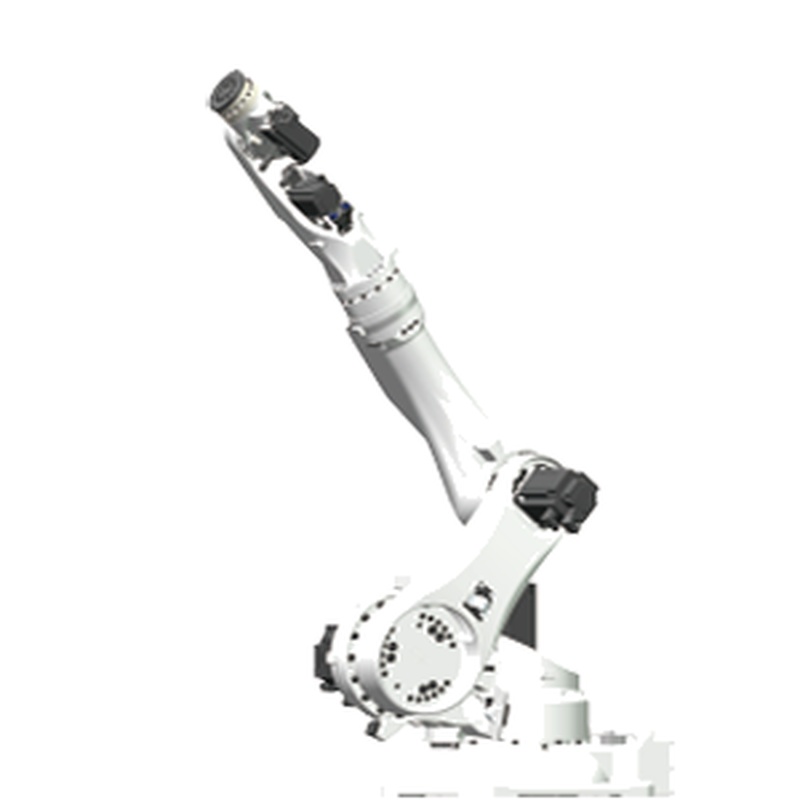

Robot de soldadura industrial automatizado de alta carga ESTUN ER45-2200-BD

1.Introducción al ESTUN ER45-2200-BD

En el exigente campo de la fabricación industrial, donde la calidad de la soldadura y la integridad estructural son primordiales, el ESTUN ER45-2200-BD se establece como un especialista diseñado para la resistencia y la precisión. Este modelo está diseñado específicamente como un robot de soldadura automatizado que trasciende las capacidades estándar, diseñado para manejar los accesorios sustanciales y las piezas de trabajo grandes comunes en la fabricación de equipos pesados. Como un verdadero robot industrial de alta carga con una carga útil de 45 kg, el ER45-2200-BD proporciona la rigidez y la resistencia necesarias para llevar antorchas de soldadura pesadas, rastreadores de costuras y equipos auxiliares sin comprometer la velocidad o la precisión en su amplio alcance de 2200 mm. Enfrenta el desafío principal en la automatización de soldadura pesada: mantener costuras de soldadura consistentes y de alta calidad a través de caminos largos y a través de geometrías complejas, lo que la convierte en un activo indispensable para sectores como maquinaria de construcción, construcción naval y fabricación de recipientes a presión.

2.Las demandas de la automatización de soldadura de alta carga

La soldadura automatizada, particularmente en la industria pesada, presenta un conjunto único de desafíos que los robots estándar a menudo no pueden enfrentar. El proceso implica no solo el robot, sino la integración de un paquete de soldadura pesada (antorcha, alimentador de alambre, cableado) y, críticamente, la masa de la propia pieza de trabajo que puede requerir manipulación. Un robot debe poseer una rigidez estructural excepcional para evitar la desviación bajo el peso de su propia herramienta, ya que incluso una menor vibración puede conducir a defectos de soldadura como porosidad o geometría de perla inconsistente. Además, el robot debe mantener la precisión precisa de la trayectoria y el control de velocidad sobre soldaduras largas y continuas, lo que requiere algoritmos avanzados de control de movimiento y una mecánica robusta. El ER45-2200-BD está concebido desde cero para satisfacer estas demandas, sirviendo como una plataforma estable y fiable que garantiza que los parámetros de soldadura establecidos por el ingeniero se ejecuten sin defectos, una y otra vez.

Características técnicas: Construido para la estabilidad y la precisión

El rendimiento del ER45-2200-BD se basa en opciones de diseño específicas que priorizan la estabilidad y el control de procesos para aplicaciones de soldadura de alta carga.

Mayor rigidez estructural y capacidad de carga útil

En el núcleo de este robot se encuentra una estructura de brazo y base masivamente reforzada. Este diseño minimiza la caída del brazo y la flexión torsional cuando se opera a la capacidad completa de 45 kg, lo que es esencial para llevar paquetes de soldadura avanzados como antorchas MIG tándem o cabezales de soldadura láser pesados. El aumento de la rigidez asegura que el punto central de la herramienta (TCP) permanece estable a lo largo de toda su envoltura de trabajo, un requisito no negociable para lograr una penetración de soldadura consistente y una apariencia de perla.

Rendimiento de movimiento optimizado para soldadura

Más allá de la fuerza, el robot está sintonizado para la dinámica de la soldadura. Cuenta con un movimiento suave y de alto par en todos los ejes, lo que permite velocidades de viaje constantes esenciales para la deposición uniforme de la soldadura. Su diseño probablemente incorpora parámetros de inercia optimizados, lo que le permite acelerar y desacelerar sin problemas la alta carga útil, lo que es crucial para la soldadura en esquinas o en vías circulares. La repetibilidad, típicamente dentro de un margen fino (por ejemplo, ± 0,1 mm), garantiza que las trayectorias de soldadura complejas programadas fuera de línea pueden ejecutarse en el piso de taller con exacta precisión.

Diseño integrado para una integración de procesos sin problemas

La designación "BD" a menudo implica una variante de modelo optimizada para la soldadura, con arneses y utilidades integrados de fábrica en el brazo superior. Este enrutamiento interno protege los cables y mangueras de soldadura de chispas, escorias y daños físicos, lo que reduce el tiempo de inactividad de mantenimiento. La interfaz del robot está diseñada para una conexión directa con todas las principales fuentes de energía de soldadura y periféricos, como extractores de humo o unidades de detección táctil, simplificando la integración del sistema.

Escenarios de aplicación primaria

El ER45-2200-BD encuentra su llamamiento principal en industrias donde el tamaño de la soldadura, la masa del componente y la escala de producción son significativas.

Maquinaria pesada y equipo de construcción

Este robot es ideal para soldar los bastidores robustos de excavadoras, excavadoras y equipos agrícolas. Su capacidad de carga útil le permite manejar alambre de soldadura de gran diámetro y boquillas de gas necesarias para soldaduras de penetración profunda y múltiples pasos en placas de acero gruesas. El alcance de 2200 mm le permite cubrir soldaduras grandes con un reposicionamiento mínimo.

Construcción naval y estructuras offshore

En la fabricación de la línea de paneles o la soldadura de subensamblajes, el robot puede realizar soldaduras de costura largas y rectas en secciones de casco o miembros estructurales. Su capacidad para mantener un ángulo constante de antorcha y velocidad de viaje a distancias extendidas mejora la calidad y la productividad en comparación con la soldadura manual.

Fabricación de vasos y tanques a presión

Para tanques o recipientes cilíndricos, el robot se puede montar en una vía lineal o en combinación con un posicionador pesado. Esto crea una célula flexible donde el robot puede realizar soldaduras circunferenciales y costuras longitudinales con alta consistencia, lo que es crítico para la seguridad e integridad del producto.

5.Specification Visión general

Modelo: ESTUN ER45-2200-BD

Tipo de robot: robot industrial articulado de 6 ejes

Carga útil máxima: 45 kg

Alcance máximo: 2200 mm

Repetibilidad: Alta precisión (por ejemplo, nivel de ± 0,1 mm, confirme con la hoja de datos oficial)

Nivel de protección: IP54 (resistente al polvo y al agua)

Montaje: montado en el piso

Aplicación primaria: Soldadura automatizada pesada (MIG / MAG, arco sumergido), Manejo de materiales de componentes grandes

Característica clave: Rigidez mejorada y capacidad de carga útil optimizada para la integración del proceso de soldadura.

6.Expanding su conocimiento: Key Q & amp; amp; A en robots de soldadura de alta carga

Q1: ¿Por qué es una alta capacidad de carga útil específicamente importante para un robot de soldadura automatizado, más allá de solo llevar una antorcha pesada?

Una alta capacidad de carga útil es crucial por varias razones más allá del peso de la antorcha. En primer lugar, los procesos de soldadura modernos a menudo requieren dispositivos auxiliares unidos directamente a la muñeca del robot. Estos pueden incluir sensores de seguimiento de costuras láser, sistemas de seguimiento a través del arco, limpiadores de alambre de soldadura o incluso herramientas de proceso secundarias como cortadores de plasma para la preparación de bordes. Cada uno agrega masa significativa. En segundo lugar, el cableado de soldadura y los paquetes de manguera para aplicaciones de alto amperaje son pesados y rígidos; el robot debe tener la fuerza para manejar el arrastre constante y la inercia de estos cables sin desviación de trayectoria. Finalmente, la capacidad de carga útil se correlaciona directamente con la rigidez del robot. Un robot diseñado para 45 kg tendrá una construcción de brazo más robusta que un modelo de 20 kg, lo que resultará en menos vibraciones durante la soldadura de alta deposición. Esta estabilidad está directamente vinculada a la calidad de la soldadura, ya que permite un control preciso de la distancia de salida y la velocidad de viaje, que son parámetros críticos para lograr una penetración y una forma de perla consistentes.

Q2: ¿Cómo un robot como el ER45-2200-BD logra y mantiene la precisión precisa de la trayectoria requerida para soldaduras de alta calidad sobre su gran envoltura de trabajo?

Lograr una precisión precisa del camino implica una combinación de diseño mecánico, calibración y control inteligente. Mecánicamente, el robot utiliza reductores de alta precisión (como cajas de cambios RV) en sus juntas, lo que minimiza la reacción, el ligero "juego" que puede causar errores de posicionamiento. La estructura rígida del brazo, como se ha mencionado, impide la flexión. Desde una perspectiva de control, el robot emplea modelos cinemáticos avanzados y algoritmos de compensación en tiempo real. Durante la fabricación, cada robot se calibra meticulosamente para mapear sus parámetros geométricos únicos. Durante la operación, el controlador utiliza este modelo, junto con la retroalimentación de los codificadores de alta resolución en cada motor, para calcular la posición exacta del TCP cientos de veces por segundo. Además, puede realizar la compensación de carga útil, ajustando automáticamente el par del motor en función del peso conocido y el centro de gravedad de la herramienta de soldadura para contrarrestar la desviación inducida por la gravedad, asegurando que la trayectoria programada se siga con precisión en todas las orientaciones del brazo.

Q3: ¿En aplicaciones de soldadura pesada, cómo se integra típicamente un robot de alta carga con equipos de posicionamiento de piezas de trabajo como mesas giratorias o rodillos de torneo?

La integración con el equipo de posicionamiento es clave para desbloquear todo el potencial de un robot de soldadura de alta carga. Esto crea un sistema de movimiento coordinado. El robot (maestro) y el posicionador (esclavo) son controlados por un sistema unificado, a menudo a través de una interfaz estándar como Ethernet / IP o PROFINET. En la práctica, para una pieza de trabajo compleja como un recipiente a presión, el robot está programado para soldar una costura específica. El posicionador gira simultáneamente el recipiente a una velocidad calculada de modo que la soldadura esté siempre en la posición óptima "plana" o "hacia abajo" con respecto a la antorcha. Esta coordinación, conocida como control del "eje externo", es gestionada sin problemas por el controlador del robot. Permite la soldadura continua en la posición más favorable, mejorando drásticamente la calidad de la soldadura, reduciendo las salpicaduras y permitiendo la automatización de soldaduras que sería imposible en una posición fija. La carga útil de 45 kg del ER45-2200-BD está bien adaptada para trabajar con posicionadores motorizados grandes capaces de manejar piezas de trabajo igualmente pesadas.

Q4: ¿Cuáles son las principales ventajas de usar esta clase de robot para soldadura pesada en comparación con maquinaria de soldadura especializada o soldadura manual?

Las ventajas son sustanciales en términos de calidad, productividad y rentabilidad. En comparación con la maquinaria de soldadura especializada (como las soldadoras de pórtico para costuras longitudinales), un robot articulado ofrece una flexibilidad mucho mayor. Se puede reprogramar rápidamente para diferentes geometrías de piezas y secuencias de soldadura, lo que lo hace ideal para la producción por lotes de componentes variados. En comparación con la soldadura manual, los beneficios son aún más pronunciados. El robot proporciona una consistencia inigualable, eliminando la variabilidad humana en la velocidad de viaje, la longitud del arco y los patrones de tejido. Esto conduce a una reducción dramática de los defectos y el retrabalón. También aumenta la productividad al operar continuamente con ciclos de alto rendimiento y mejora la seguridad del trabajador eliminando al personal de entornos peligrosos llenos de humos, calor intenso y radiación de arco. Para fabricaciones pesadas, la resistencia del robot le permite completar soldaduras largas y de múltiples pasos que serían físicamente agotadoras para un soldador humano, asegurando que el paso final sea tan controlado y sólido como el primero.

P5: ¿Cómo se puede incorporar un robot de soldadura de alta carga como este en una mayor estrategia de fabricación digital o Industria 4.0?

Como nodo de proceso crítico, este robot es una rica fuente de datos que puede alimentar un ecosistema de fabricación digital. Su controlador puede registrar parámetros de proceso vitales para cada soldadura: voltaje, corriente, velocidad de alimentación de alambre, flujo de gas, velocidad de viaje y posición TCP. Estos datos pueden ser marcados por el tiempo y vinculados a un número de serie específico de la pieza de trabajo, creando un registro de soldadura digital completo para la trazabilidad de calidad. En una configuración de Industria 4.0, estos datos se transmiten a un Sistema de Ejecución de Fabricación (MES) o plataforma en la nube. Aquí, se puede usar para monitoreo y análisis en tiempo real, marcando cualquier desviación de los parámetros establecidos que puedan indicar un fallo en desarrollo. Además, los programas de soldadura se pueden desarrollar y simular fuera de línea utilizando software gemelo digital y luego descargarse directamente al robot, minimizando el tiempo de inactividad de la máquina para la programación. Esta conectividad permite programaciones de mantenimiento predictivas basadas en el uso real del robot y las horas de arco, transformando la célula de soldadura de una estación aislada en un componente inteligente impulsado por datos de la fábrica inteligente.
