Este servomotor de CC sin escobillas de 750 vatios elimina el desenfoque de movimiento de alta velocidad y la latencia de posicionamiento dinámico en maquinaria de automatización de alta precisión. Beijing Zhongping Technology garantiza un soporte de adquisición sin interrupciones para componentes de automatización originales de fábrica para minimizar el tiempo de inactividad inesperado en líneas de fabricación de misión crítica.

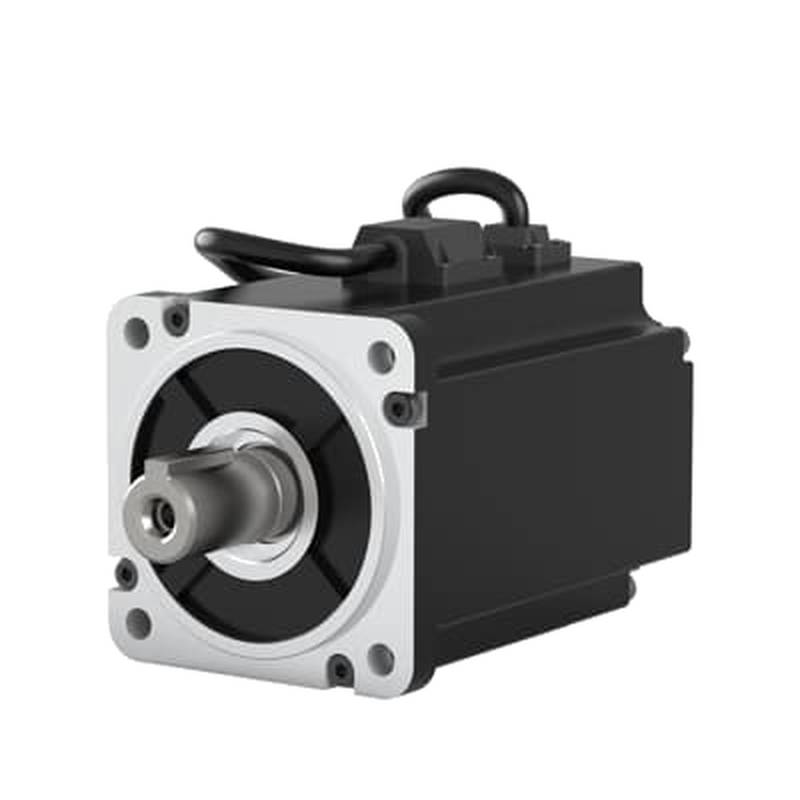

La integración de hardware de control de movimiento de alto rendimiento en líneas de montaje automatizadas avanzadas a menudo introduce graves cuellos de botella de resonancia mecánica y disipación térmica durante los ciclos de aceleración de alta frecuencia. El motor servo de CC sin escobillas ABB DSM08L-0KW8-302-S1NA0 de 750 vatios resuelve directamente estos desafíos de ingeniería mediante la utilización de una optimización electromagnética avanzada y una construcción de rotor de baja inercia. Operando dentro de la capa de accionamiento y actuación de las arquitecturas de control industrial, este actuador recibe trenes de pulsos precisos o comandos de bus de campo de controladores de movimiento multieje para ejecutar una salida de rotación de alto par. Cuando los ingenieros de planta se enfrentan a tolerancias de posicionamiento estrictas y ciclos de trabajo elevados en los que los motores paso a paso estándar pierden pasos o se sobrecalientan, este diseño sin escobillas de imanes permanentes mantiene una estabilidad de par continuo. Elimina las chispas de conmutación y reduce los intervalos de mantenimiento al reemplazar las arquitecturas con escobillas tradicionales por conmutación electrónica impulsada por dispositivos de retroalimentación de alta resolución. La unidad puentea la brecha entre la respuesta dinámica rápida y la sincronización absoluta multieje, asegurando que los perfiles de trayectoria complejos se ejecuten sin errores de seguimiento.
Especificaciones Técnicas
Número de Modelo: DSM08L-0KW8-302-S1NA0 @ Ambiente Estándar
Potencia de Salida Nominal: 0.75 kW @ Bus de 400 VCC
Par Nominal: 2.4 Nm @ 3,000 RPM
Par Máximo Pico: 7.2 Nm @ Sobrecarga Instantánea
Velocidad Nominal: 3,000 RPM @ Ciclo de Trabajo Continuo
Velocidad Máxima de Operación: 4,500 RPM @ Transitorio de Pico
Par de Bloqueo: 2.5 Nm @ 20°C Ambiente
Inercia del Rotor: 0.00032 kg·m² @ Sin Carga
Voltaje del Inversor: Clase de 400 VCC @ Entrada Trifásica
Tipo de Dispositivo de Retroalimentación: Codificador Absoluto @ Alta Resolución
Clase de Protección: IP65 @ Sello de Eje y Carcasa
Temperatura Ambiente de Operación: 0°C - 40°C @ Salida Máxima
Clase de Aislamiento: Clase F @ Límite Térmico de 155°C
Peso Total de la Unidad: 3.2 kg @ Configuración Estándar
Integración del Sistema y Configuración del Hardware
La integración mecánica y eléctrica adecuada es vital para lograr un rendimiento dinámico óptimo y prevenir interferencias electromagnéticas en entornos industriales. Monte la brida del motor de forma segura en una placa de disipador de calor de aluminio mecanizado y rígido utilizando tornillos de cabeza cilíndrica de alta resistencia para facilitar la disipación térmica conductiva durante ciclos de inversión pesados. Conecte los cables de alimentación utilizando cables blindados de calibre grueso, asegurando que el marco del motor esté conectado a una tierra física de baja impedancia utilizando una correa de cobre trenzada para eliminar la capacitancia parásita de alta frecuencia y los bucles de tierra. Enrute el cable de retroalimentación del codificador a través de un conducto separado lejos de las líneas de energía de CA de alta tensión para proteger las señales de posición digital sensibles de la inducción electromagnética. Termine el blindaje trenzado del cable de retroalimentación a 360 grados en la carcasa posterior metálica del conector del variador para mantener una integridad de blindaje electromagnético continuo en todo el bucle de control de movimiento. Verifique la secuencia de fases correcta antes de la sintonización automática inicial del controlador para evitar la inversión inesperada de la dirección de rotación o errores de desajuste de fase.
Fiabilidad y Durabilidad Ambiental
Diseñado para el despliegue industrial continuo, este servomotor sin escobillas cuenta con una carcasa con clasificación IP65 que sella eficazmente los devanados internos contra el polvo en el aire, la neblina de aceite y los chorros de agua a baja presión encontrados en plantas de fabricación hostiles. El conjunto del estator utiliza un aislamiento de impregnación por presión de vacío avanzado, protegiendo el alambre imantado de cobre contra la entrada de humedad y vapores químicos agresivos durante vidas útiles operativas extendidas. La gestión térmica se basa en una geometría de carcasa de aluminio con aletas optimizada que maximiza la refrigeración por convección natural, complementada por ventilación forzada opcional para aplicaciones de alta temperatura ambiente. Los rodamientos de bolas precargados de precisión están lubricados de fábrica con grasa sintética de alta temperatura diseñada para soportar una rotación continua de alta velocidad sin degradación o unión mecánica. La unidad logra una alta calificación de Tiempo Medio Entre Fallas (MTBF), minimizando las paradas de producción no programadas y reduciendo los gastos de mantenimiento del ciclo de vida a largo plazo en entornos industriales automatizados.
Guía de Selección y Opciones Alternativas
La selección del servomotor correcto requiere una evaluación cuidadosa del par de carga continua, los requisitos de aceleración máxima, las relaciones de desajuste del momento de inercia y las limitaciones térmicas ambientales dentro de la maquinaria de destino. Al adaptar líneas de automatización heredadas o diseñar nuevos sistemas multieje, los ingenieros pueden aprovechar modelos alternativos dentro de la familia de servomotores ABB, como las series DSM08M o DSM08H, si se requieren diferentes perfiles de par a inercia. Beijing Zhongping Technology mantiene un inventario completo de componentes de automatización originales de fábrica y proporciona consultoría técnica experta para ayudar a los equipos de ingeniería con la selección de referencias cruzadas, cálculos de dimensionamiento y sustitución de modelos sin interrupciones. nuestros especialistas en aplicaciones regionales trabajan en estrecha colaboración con los técnicos de planta para verificar la compatibilidad eléctrica, los arneses de cables y los parámetros de coincidencia del variador, asegurando un despliegue rápido del sistema y un riesgo de integración mínimo.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el estado actual del inventario local y el tiempo de entrega de envío típico para este modelo de motor?
Beijing Zhongping Technology mantiene un sólido stock local de este componente, lo que permite el envío el mismo día o el siguiente día hábil para eliminar los retrasos prolongados de envíos en el extranjero para reparaciones urgentes de instalaciones.
2. ¿Qué cobertura de garantía estándar y procedimientos de devolución RMA se aplican a esta unidad?
Este producto está respaldado por una garantía completa del fabricante de 12 meses, respaldada por rigurosas inspecciones de calidad previa al envío y un proceso de reemplazo RMA local optimizado gestionado por Beijing Zhongping Technology.
3. ¿Cuáles son los requisitos de entrada eléctrica y las medidas de protección recomendadas para este servomotor?
El motor opera en una clase de voltaje de bus nominal de 400 VCC que requiere un servoaccionamiento inteligente trifásico compatible, y debe ser protegido contra picos de voltaje utilizando supresión de sobretensiones externa y prácticas de conexión a tierra adecuadas.
4. ¿Qué protocolos de retroalimentación e interfaces de comunicación son compatibles con el codificador del motor?
El codificador absoluto integrado admite protocolos de comunicación serial de alta resolución diseñados para la interfaz directa con controladores de movimiento multieje modernos y variadores industriales.
5. ¿Qué clasificación de protección ambiental y límites de temperatura rigen la operación segura?
La unidad cuenta con una clasificación de protección ambiental IP65 y está diseñada para una operación continua dentro de un rango de temperatura ambiente de 0°C - 40°C.
6. ¿Cuáles son las dimensiones de montaje mecánicas específicas y las tolerancias de alineación durante la instalación?
El motor utiliza una brida cuadrada métrica estandarizada con diámetros piloto mecanizados con precisión, requiriendo una alineación de eje angular y radial dentro de 0.05 mm cuando se acopla a cargas mecánicas.
7. ¿Qué revisiones de mantenimiento de rutina se recomiendan para garantizar la fiabilidad operativa a largo plazo?
Los operadores deben inspeccionar periódicamente los sellos del eje en busca de desgaste, verificar el apriete del conector eléctrico, verificar la integridad de la conexión a tierra y monitorear los niveles acústicos de los rodamientos durante los ciclos de mantenimiento preventivo programados.
8. ¿Cómo se deben hacer coincidir los parámetros de configuración al integrar el motor con variadores de terceros?
Los integradores de sistemas deben ingresar con precisión los pares de polos del motor, los límites de corriente máxima, la resistencia del devanado, los valores de inductancia y la resolución del codificador en la utilidad de configuración de software del variador antes de ejecutar las rutinas de sintonización automática.
