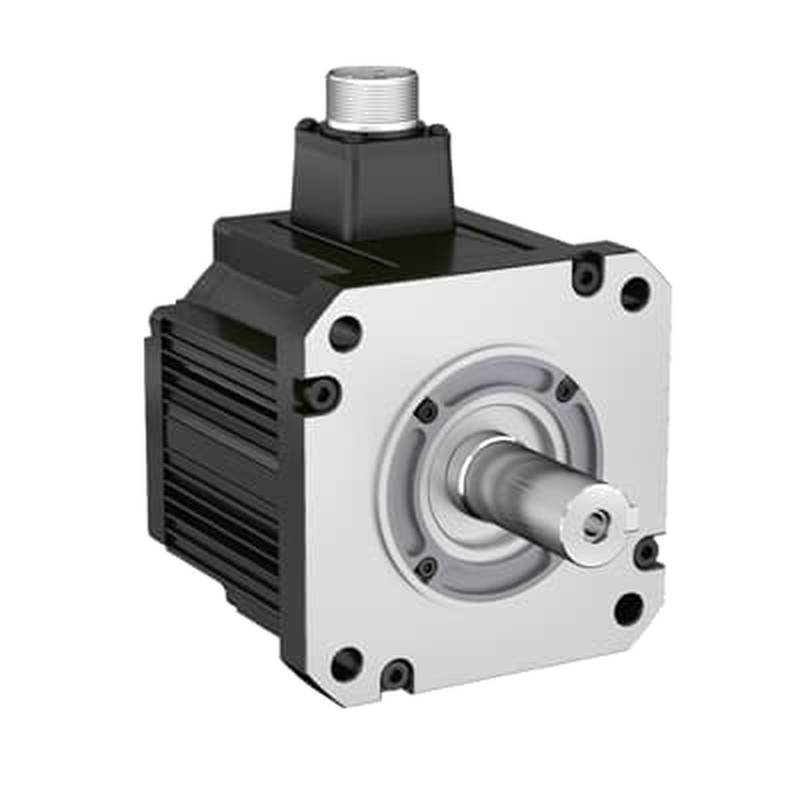

El ABB ESM22E-153-154-T1B0A00 es un servomotor de 15 kW de alto rendimiento diseñado para cumplir con las rigurosas demandas industriales de precisión y durabilidad. Como servomotor especializado para trabajo pesado, esta unidad sirve como un componente de accionamiento crítico en la fabricación automatizada, la robótica y aplicaciones de carga de alta inercia donde la entrega constante de potencia no es negociable. Su construcción robusta minimiza la degradación térmica durante las operaciones pico, garantizando una salida confiable en ciclos de trabajo continuo. Los ingenieros de adquisiciones que seleccionan este motor se benefician de su relación potencia-peso optimizada, lo que simplifica la integración mecánica al tiempo que mejora el rendimiento general del sistema. Los requisitos de mantenimiento se reducen significativamente debido a su arquitectura sellada, que evita que los contaminantes ambientales afecten a los componentes electromecánicos internos en entornos de taller exigentes.
Posicionamiento de tipo y categoría de producto
La serie ABB ESM22E representa una categoría premium de motores síncronos de imanes permanentes de CA diseñados para el control de movimiento de alta precisión. Este modelo específico funciona como un actuador central dentro de los servosistemas de bucle cerrado, convirtiendo la energía eléctrica en energía mecánica rotacional precisa. Su categorización como servomotor de trabajo pesado indica que está construido específicamente para manejar fluctuaciones de par elevado y cargas pico intermitentes que excederían los límites operativos de los motores industriales de servicio estándar. Sobre la base de esta clasificación, el motor integra sensores de retroalimentación avanzados para comunicar datos de posicionamiento y velocidad en tiempo real al controlador de movimiento. Este intercambio de datos fluido es esencial para la sincronización en la automatización multieje y la robótica compleja.
Especificaciones Técnicas
Potencia nominal: 15 kW
Número de modelo: ESM22E-153-154-T1B0A00
Tipo de motor: Síncrono de imanes permanentes de CA
Velocidad nominal: 1500 RPM
Par pico: 142 Nm
Resolución de retroalimentación del codificador: 20 bits multiturno
Clase de aislamiento: F
Grado de protección: IP65
Método de enfriamiento: Aire forzado
Peso: 48.5 kg
Configuración de montaje: Montaje por brida
Aspectos destacados técnicos
La filosofía de diseño del ESM22E-153-154-T1B0A00 se centra en la rigidez estructural y la gestión térmica, lo que afecta directamente a su longevidad en entornos industriales hostiles. Al utilizar una carcasa reforzada y una geometría de devanado del estator optimizada, el motor logra una disipación de calor superior en comparación con los diseños de bastidor estándar. Esta arquitectura física garantiza que la unidad permanezca dentro de su rango de temperatura de funcionamiento óptimo incluso durante maniobras de ciclo alto, evitando así la desmagnetización y manteniendo una densidad de par constante.
Además, la integración de la retroalimentación del codificador multiturno de 20 bits ofrece un valor de ingeniería excepcional con respecto a la precisión del movimiento y la estabilidad del sistema. Este flujo de datos de alta resolución permite al controlador minimizar el rebasamiento del posicionamiento, reduciendo eficazmente el tiempo de establecimiento en tareas de recogida y colocación o montaje de alta velocidad. Tal precisión minimiza el error acumulativo durante largas series de producción, contribuyendo directamente a mayores tasas de rendimiento de fabricación y a una reducción de residuos en secuencias automatizadas.
Escenarios de aplicación
Prensas de estampado automotriz: Proporciona un par elevado para accionar brazos de transferencia mecánica, reduciendo el tiempo de ciclo aproximadamente en un 15% mediante perfiles de aceleración rápida. Mecanizado de pórtico CNC: Proporciona potencia rotacional estable para el movimiento del husillo de gran masa, manteniendo la precisión de posicionamiento dentro de las tolerancias definidas incluso bajo cargas de corte variables. Transportadores de manipulación de material pesado: Asegura una regulación de velocidad constante para sistemas de bandas de trabajo pesado, logrando una reducción del 10% en el consumo de energía a través de un control de flujo electromagnético optimizado. Celdas robóticas industriales: Facilita el movimiento coordinado multieje suave para robots paletizadores, con un tiempo de respuesta efectivo de menos de 2 ms a los comandos de par externos.
Recomendaciones de selección
Este análisis sigue el marco de Coincidencia de Parámetros Técnicos para ayudar en las decisiones de adquisición. Este motor de 15 kW es ideal para aplicaciones de alta inercia donde la demanda de carga se mantiene aproximadamente entre 12 kW y 14 kW, lo que permite un margen de seguridad suficiente para las fases de aceleración máxima. Por el contrario, este modelo no se recomienda para pinzas robóticas manuales ultracompactas o con espacio limitado, ya que su masa de 48.5 kg y su tamaño sustancial introducirían un peso muerto excesivo, lo que afectaría negativamente la respuesta dinámica de un brazo de carga útil ligera. Para operaciones que requieren menor par pero mayor velocidad angular, la serie ESM22E-151 sirve como una alternativa más eficiente.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega para el ESM22E-153-154-T1B0A00, y lo tienen en stock?
El tiempo de entrega actual para este motor de 15 kW es típicamente de 2 a 4 semanas dependiendo del destino de envío. Mantenemos un nivel de stock limitado para abordar necesidades de producción urgentes, pero los pedidos de gran cantidad pueden requerir tiempo de procesamiento adicional. Nuestro departamento de logística prioriza el manejo acelerado para actualizaciones críticas de las instalaciones. Le recomendamos que se comunique con nuestro equipo de soporte con su ventana de entrega específica para que podamos proporcionar una actualización de disponibilidad en tiempo real. Por favor, coordine con nosotros con anticipación para asegurar que su cronograma de proyecto se mantenga encaminado y para evitar posibles retrasos en la cadena de suministro.
2. ¿El peso de 48.5 kg de esta unidad requiere refuerzos estructurales de montaje específicos?
Sí, la masa de 48.5 kg requiere un soporte de montaje robusto que pueda manejar tanto la carga estática como el par dinámico generado durante la operación a 1500 RPM. Si el marco de instalación no es lo suficientemente rígido, puede provocar vibraciones armónicas que degraden el rendimiento del codificador de 20 bits. Recomendamos realizar un análisis de elementos finitos en su interfaz de montaje antes del ensamblaje. Nuestro equipo técnico está disponible para revisar sus planos de diseño para asegurar que la estructura cumpla con los estándares de seguridad para un servomotor de tan alta potencia.
3. ¿Puede este motor mantener la salida nominal de 15 kW si la temperatura ambiente supera los 45°C?
No, la salida nominal de 15 kW está calibrada específicamente para un rango de temperatura ambiente de hasta 40°C. Operar a temperaturas más altas reduce la eficiencia de la clase de aislamiento F, lo que puede hacer que los sensores internos activen un apagado térmico para proteger los devanados. Si su entorno de aplicación es consistentemente superior a 45°C, aconsejamos implementar un sistema de enfriamiento por aire forzado externo para mantener el rendimiento del motor. Por favor, consulte a nuestro equipo de soporte para obtener curvas de reducción de potencia térmica para calcular la pérdida de salida precisa en relación con sus condiciones de temperatura específicas.
4. ¿Cómo se traduce la resolución de 20 bits en tolerancias de producción reales?
El codificador de 20 bits proporciona más de 1,000,000 de pulsos por revolución, lo que permite un control ultrafino que se traduce en una precisión de posicionamiento submilimétrica en los enlaces mecánicos típicos. Cuando se integra en un sistema con el par pico de 142 Nm del motor, asegura que incluso bajo carga pesada, la desviación permanezca dentro de las tolerancias de la máquina esperadas. Esta alta resolución es crítica para mantener un control de calidad estricto durante tiradas de larga duración. Comuníquese con nuestro equipo de aplicaciones si necesita un cálculo del error de posicionamiento de su brazo mecánico específico basado en estas especificaciones de resolución.
5. ¿Cuál es la cobertura de la clasificación IP65 y es adecuada para entornos de lavado?
Una clasificación IP65 indica que la unidad está protegida contra chorros de agua de baja presión y es completamente estanca al polvo, pero no está diseñada para inmersión directa en lavado a alta presión. Aunque funciona bien en entornos de fábrica polvorientos, la exposición directa al agua durante los ciclos de limpieza debe minimizarse para evitar una posible entrada. Beijing Zhongping Technology recomienda instalar una cubierta protectora si sus protocolos de limpieza implican pulverización directa. Si su instalación requiere inmersión total o higienización a alta presión, deberíamos discutir opciones de carcasa alternativas que cumplan con estándares de protección más altos.
6. ¿Es suficiente el par pico de 142 Nm para un arranque de carga de alta inercia?
Sí, el par pico de 142 Nm proporciona un margen sustancial para superar la inercia estática de cargas industriales pesadas durante la fase de arranque. Esta capacidad de par asegura que el motor alcance las 1500 RPM objetivo rápidamente, lo cual es esencial para mantener la eficiencia del tiempo de ciclo en líneas de alto rendimiento. Si su aplicación específica requiere un par aún mayor durante los primeros 500 ms de movimiento, podemos ayudarle a simular el perfil de aceleración. Beijing Zhongping Technology sugiere que nos proporcione sus datos de inercia de carga para que podamos verificar la compatibilidad del dimensionamiento para su perfil de movimiento específico.
7. ¿Puedo solicitar una cotización para este motor y cuál es el rango de precio típico?
Podemos proporcionar una cotización formal bajo solicitud; el precio de mercado indicativo para esta unidad de alto rendimiento varía típicamente de $5,800 a $10,600 dependiendo del volumen y los niveles de inventario actuales. Este precio incluye el motor en sí y la documentación estándar asociada. Factores como el envío internacional, el seguro y los aranceles de importación locales afectarán el costo final. Por favor, comuníquese con nuestro equipo para obtener una cotización firme adaptada a los requisitos de su proyecto. Los precios fluctúan con las condiciones del mercado. Solicite una cotización firme.
8. ¿Qué tipo de soporte posventa ofrecen para este modelo de 15 kW?
Ofrecemos soporte técnico integral, que incluye orientación para la resolución de problemas, asistencia para la instalación remota y orientación sobre la interpretación de códigos de error. Nuestro equipo está equipado para ayudar con la integración del ESM22E-153-154-T1B0A00 en arquitecturas PLC existentes para asegurar una comunicación fluida. Si encuentra problemas durante la fase de puesta en marcha, nuestro departamento de soporte es su principal punto de contacto para la resolución. No ofrecemos reparaciones de campo in situ, pero proporcionamos diagnósticos de devolución a base acelerados para cualquier fallo de hardware que ocurra dentro del período de garantía.
9. ¿Ofrecen descuentos por volumen si necesito reemplazar motores en múltiples líneas?
Sí, ofrecemos precios escalonados y descuentos por volumen para proyectos de adquisición que involucran múltiples unidades o ciclos de reemplazo continuos. Al consolidar sus requisitos, podemos optimizar los costos de logística y envío para usted, lo que lleva a un mejor retorno de inversión (ROI) general del proyecto. Recomendamos que envíe su programa de compra a nuestro equipo de logística para que podamos organizar un contrato de suministro dedicado. Comuníquese con nuestro equipo para discutir cómo podemos estructurar un acuerdo de precios que se alinee con su presupuesto anual de mantenimiento y actualización.
10. ¿Existen requisitos específicos de firmware para interconectar este motor con mi sistema de control existente?
El motor es compatible con protocolos de comunicación industriales estándar, pero debe asegurarse de que el firmware de su controlador admita la estructura de datos de retroalimentación de 20 bits específica utilizada por la serie ESM22E. Un firmware no coincidente puede provocar errores de inicialización o tiempos de espera de comunicación durante el arranque. Nuestro equipo de soporte técnico puede proporcionar los parámetros de configuración y los archivos de controlador necesarios para facilitar un enlace exitoso entre el motor y su controlador. Recomendamos que se comunique con nosotros para obtener soporte de integración antes de intentar la secuencia de encendido inicial para evitar posibles interferencias de señal.
