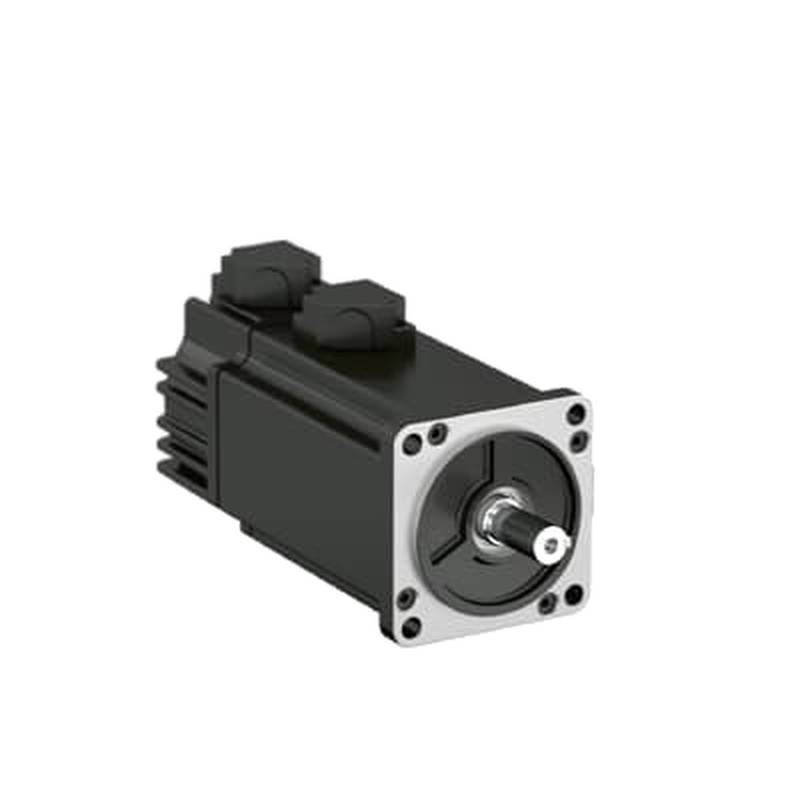

El ABB ESM04X-10A-302-T3NTB00 funciona como un servomotor industrial pequeño de alta precisión, diseñado para tareas exigentes de control de movimiento donde el control preciso del ángulo es innegociable. Este componente se integra perfectamente en líneas de montaje automatizadas, equipos de fabricación de semiconductores y actuadores robóticos, garantizando una precisión de posicionamiento inferior a un grado. Para los ingenieros de mantenimiento y especialistas en adquisiciones que buscan un reemplazo confiable, este motor minimiza el tiempo de inactividad a través de una construcción mecánica robusta y protocolos de retroalimentación estándar de la industria. Cierra la brecha entre los requisitos de alto par y el tamaño compacto necesario para la maquinaria moderna con espacio limitado. Al cumplir con rigurosos estándares de seguridad eléctrica y rendimiento, ofrece una salida operativa constante en entornos industriales volátiles.
Posicionamiento de Tipo y Categoría de Producto
El ABB ESM04X-10A-302-T3NTB00 pertenece a la categoría de servomotores síncronos de CA de alto rendimiento, diseñados específicamente para sistemas de control de movimiento de bucle cerrado. Su función principal consiste en convertir la entrada eléctrica en una rotación mecánica precisa, facilitando el control exacto del ángulo requerido en aplicaciones de posicionamiento dinámico. A diferencia de los motores de inducción estándar, esta unidad utiliza tecnología de imanes permanentes para proporcionar tiempos de respuesta rápidos y relaciones par-peso superiores.
Sobre la base de esta clasificación, la serie ESM04X se posiciona dentro del segmento de automatización industrial de nivel medio-alto. Sirve como controlador activo para plataformas de movimiento coordinado multieje donde el seguimiento de trayectoria y la repetibilidad son críticos para la calidad del proceso. Los ingenieros seleccionan este modelo específico cuando la arquitectura del sistema exige un factor de forma compacto sin sacrificar la eficiencia térmica ni la resolución de control.
Especificaciones Técnicas
Potencia nominal de salida: 0.4 kW
Par nominal: 1.27 Nm
Par máximo: 3.81 Nm
Velocidad nominal: 3000 RPM
Velocidad máxima: 5000 RPM
Resolución del codificador: Incremental de 20 bits
Voltaje de funcionamiento: 220 V CA
Clase de aislamiento: F
Grado de protección: IP65
Diámetro del eje: 14 mm
Temperatura ambiente: 0 - 40 °C
Peso: 2.2 kg
Aspectos Destacados Técnicos
La filosofía de diseño de la serie ESM04X prioriza la rigidez mecánica y la disipación térmica para garantizar la integridad operativa a largo plazo. Al utilizar una carcasa de aleación de aluminio de alta densidad, el motor conduce eficazmente el calor fuera de los devanados del estator durante los ciclos de aceleración y desaceleración de alta frecuencia. Esta elección estructural mitiga directamente la deriva térmica, que es una causa común de errores de posicionamiento en aplicaciones de servomotores a pequeña escala. Además, la geometría compacta permite una reducción significativa en el espacio total ocupado por el equipo sin comprometer la integridad estructural interna del motor bajo cargas radiales elevadas.
El rendimiento y la precisión de esta unidad proporcionan un valor de ingeniería distintivo en entornos de producción de alto ciclo. Mediante la integración de un codificador de alta resolución de 20 bits, el motor mantiene un posicionamiento angular repetible incluso durante cambios rápidos de dirección o fluctuaciones repentinas de carga. Este alto grado de resolución de control se traduce directamente en mayores tasas de rendimiento para tareas de ensamblaje automatizadas, como la colocación de componentes electrónicos o la dosificación de precisión. Además, el diseño optimizado del circuito magnético minimiza el rizado del par, asegurando un movimiento suave que extiende la vida útil de los componentes mecánicos acoplados, como los husillos y las cajas de engranajes.
Escenarios de Aplicación
Sistemas de Dosificación de Precisión: Permite la entrega de fluidos con un margen de error de posición inferior a 0.05 mm, reduciendo el desperdicio de material en un 15% estimado durante aplicaciones de alta velocidad. Inserción de Componentes Electrónicos: Proporciona la aceleración rápida necesaria para mantener un rendimiento de 120 ciclos por minuto, asegurando una fuerza de colocación y alineación consistentes. Mesas de Indexación Rotativa: Facilita la indexación de alta velocidad y sin vibraciones, acortando el tiempo de ciclo en aproximadamente 200 ms por transición de estación en líneas de empaquetado automatizadas. Actuación CNC a Pequeña Escala: Ofrece la estabilidad de par necesaria para tareas de fresado ligero de 3 ejes, manteniendo la calidad del acabado superficial incluso bajo cargas de corte intermitentes.
Recomendaciones de Selección
Esta guía de selección utiliza el marco de trabajo de Coincidencia de Parámetros Técnicos para ayudar a los equipos de ingeniería a verificar la compatibilidad del sistema. El ABB ESM04X-10A-302-T3NTB00 es una opción óptima para aplicaciones de alta velocidad y baja inercia, como manipuladores de obleas de semiconductores, donde la potencia de salida de 0.4 kW maneja cómodamente 1.27 Nm de carga nominal. Sin embargo, no es adecuado para prensado industrial de servicio pesado o tareas de extrusión de alta fricción, ya que el umbral de par máximo de 3.81 Nm sería insuficiente para operaciones sostenidas que excedan los 2.0 Nm. Si los requisitos de su aplicación superan estas especificaciones, la serie ABB ESM07X-20A ofrece un rango de par extendido de hasta 6.0 Nm para cargas industriales más exigentes.
Preguntas Frecuentes
1. ¿Cuál es el tiempo de entrega estándar para este servomotor y tienen unidades actualmente en stock?
El tiempo de entrega estándar para este modelo es típicamente de 3 a 5 días hábiles para unidades en stock. Mantenemos un inventario regional de 15-20 unidades del ESM04X-10A-302-T3NTB00 para garantizar una implementación rápida para mantenimiento urgente. Si un proyecto a gran escala requiere cantidades que excedan nuestro stock actual, nuestro departamento de logística puede coordinar envíos acelerados dentro de 14 días. Monitoreamos nuestra cadena de suministro diariamente para brindarle la ventana de entrega más precisa en el momento de realizar su pedido. Comuníquese con nuestro equipo de soporte de ventas para la verificación de stock en tiempo real.
2. ¿El grado de protección IP65 de este motor de 2.2 kg permite su uso en entornos de lavado a presión?
La clasificación IP65 confirma que el motor está protegido contra la entrada de polvo y chorros de agua a baja presión, pero no está clasificado para inmersión total o lavado a alta presión agresivo. Con 2.2 kg, el motor está diseñado para tareas de precisión donde la exposición a la humedad es incidental en lugar de constante. Si su entorno de producción implica contacto directo frecuente con líquidos, recomendamos agregar una cubierta protectora a la carcasa del motor. Comuníquese con nuestro equipo técnico para discutir si su entorno de proceso específico requiere soluciones de sellado ambiental adicionales o una opción de motor con clasificación IP67 alternativa.
3. ¿Puede este motor manejar una carga de 1.5 Nm a 3000 RPM, o se sobrecalentará?
Este motor tiene un par nominal de 1.27 Nm a 3000 RPM, lo que significa que una carga de 1.5 Nm excede la clasificación de servicio continuo de la unidad. Operar a 1.5 Nm conducirá a un mayor consumo de corriente y saturación térmica, lo que activará una alarma de sobretemperatura basada en los sensores térmicos internos. Recomendamos encarecidamente no operar de forma sostenida por encima del límite de 1.27 Nm para evitar fallos prematuros en el aislamiento del devanado. Para aplicaciones que requieren una carga continua de 1.5 Nm, sugerimos actualizar a la serie ESM07X, que maneja perfiles de par más altos. Beijing Zhongping Technology puede ayudarle a calcular la carga térmica exacta para su ciclo de trabajo.
4. ¿Qué es la resolución del codificador de 20 bits y cómo mejora la precisión de mi proceso?
El codificador de 20 bits proporciona 1,048,576 pulsos por revolución, lo cual es fundamental para un control de ángulo de alta precisión. Este nivel de resolución permite que el sistema de accionamiento realice ajustes minuciosos en la velocidad y la posición, asegurando que el eje se adhiera a la trayectoria comandada dentro de las tolerancias mecánicas nominales. En aplicaciones de indexación de alta velocidad, esta resolución reduce el efecto de búsqueda y estabiliza la posición al final de cada movimiento. Si tiene problemas de repetibilidad en su sistema actual, nuestro equipo puede ayudar a evaluar si esta densidad de codificador cumple con sus requisitos de tolerancia específicos.
5. ¿Cómo solicito una cotización para este modelo y cuál es el rango de precio actual?
El precio del ESM04X-10A-302-T3NTB00 generalmente oscila entre $850 y $1,450, dependiendo de la disponibilidad actual del mercado y el volumen del pedido. Para recibir una propuesta formal, debe enviar una solicitud a nuestro portal de adquisiciones incluyendo la cantidad requerida y la ubicación de entrega. Proporcionamos documentación completa junto con nuestras cotizaciones para garantizar que su equipo de ingeniería tenga todas las especificaciones necesarias. Beijing Zhongping Technology garantiza precios competitivos a través de nuestros canales de abastecimiento optimizados. El precio es indicativo; comuníquese con nuestro equipo para confirmar el costo final para su pedido específico.
6. ¿Es el diámetro del eje de 14 mm compatible con acoplamientos estándar, o necesito una solución personalizada?
El diámetro del eje de 14 mm es un tamaño métrico estándar, lo que lo hace altamente compatible con acoplamientos flexibles industriales comunes y cubos con chavetero. Encontrará que la mayoría de los acoplamientos de sujeción disponibles en el mercado, clasificados para rangos de potencia de 0.4 kW, están diseñados para adaptarse perfectamente a esta dimensión de eje. Para aplicaciones que requieren rotación de alta velocidad de hasta 5000 RPM, recomendamos usar un acoplamiento equilibrado para minimizar la transferencia de vibraciones. Nuestro equipo puede proporcionar una lista de fabricantes de acoplamientos recomendados que se alineen con las especificaciones de alta velocidad de este motor. Comuníquese con nuestros especialistas de soporte para obtener asesoramiento de integración con respecto a su interfaz de transmisión específica.
7. ¿Cuál es su política de devoluciones si el motor no se integra con mi controlador existente?
Aceptamos devoluciones de unidades de motor dentro de los 30 días posteriores a la compra, siempre que el artículo esté en su estado original, sin abrir y prístino. Debido a que la integración del servomotor requiere una coincidencia precisa de parámetros, le recomendamos que confirme la compatibilidad de su controlador con nuestro equipo técnico antes de finalizar la compra. Si un motor ha sido instalado o modificado, deja de ser elegible para una devolución estándar, aunque podemos ofrecer crédito para compras futuras. Comuníquese con nuestro departamento de logística para iniciar una solicitud de devolución o para aclarar el proceso de verificación de compatibilidad antes de comenzar su integración.
8. ¿Puedo montar este motor verticalmente, o es el peso de 2.2 kg un factor para la carga del eje?
El motor se puede montar en cualquier orientación, incluida la vertical, ya que el peso de 2.2 kg está bien dentro de las especificaciones de la brida de montaje para este tamaño de marco. Sin embargo, para el montaje vertical, debe considerar los límites de carga radial y axial del eje de 14 mm para evitar el desgaste prematuro de los rodamientos. Asegúrese de que la carga inducida por la gravedad no cause que la fuerza axial total exceda los límites estructurales del fabricante para la serie ESM04X. Sugerimos usar un freno a prueba de fallos o un sistema de contrapeso en aplicaciones verticales para garantizar la estabilidad. Nuestro equipo de soporte está disponible para ayudarle a calcular el estrés mecánico para su configuración vertical específica.
9. ¿Cómo beneficia la capacidad de par máximo de 3.81 Nm a mis secuencias de aceleración rápida?
El par máximo de 3.81 Nm, que es aproximadamente tres veces el valor nominal de 1.27 Nm, está diseñado específicamente para manejar arranques y paradas de alta inercia sin calarse. Esta potencia de reserva permite rampas de aceleración más cortas en movimientos de alta velocidad y corta distancia, mejorando directamente la eficiencia de su tiempo de ciclo. En procesos de alta demanda, esta capacidad máxima asegura que el motor pueda superar la resistencia transitoria causada por variaciones de carga o fricción de la máquina. Recomendamos realizar un análisis dinámico de par de su carga mecánica para asegurar que el pico de 3.81 Nm sea suficiente para su perfil de aceleración específico. Comuníquese con nuestro equipo de aplicaciones para obtener soporte de simulación.
10. ¿Proporcionan soporte técnico para la puesta en marcha de este motor con accionamientos de terceros?
Nuestro equipo proporciona orientación técnica integral para la puesta en marcha del ESM04X-10A-302-T3NTB00, incluido el mapeo de parámetros para la mayoría de los servocontroladores estándar de la industria. Si bien el motor está diseñado para un rendimiento óptimo con los controladores de la familia ABB, tenemos una amplia experiencia integrándolo en sistemas heterogéneos. Podemos proporcionar diagramas de cableado, referencias de sincronización de señales y datos del codificador para asegurar una comunicación exitosa entre el motor y su controlador seleccionado. Para escenarios de integración complejos, ofrecemos asistencia de puesta en marcha remota a través de nuestra línea de soporte de ingeniería dedicada. Comuníquese con nuestros especialistas en aplicaciones para programar un recorrido técnico para su proyecto de inicio.
