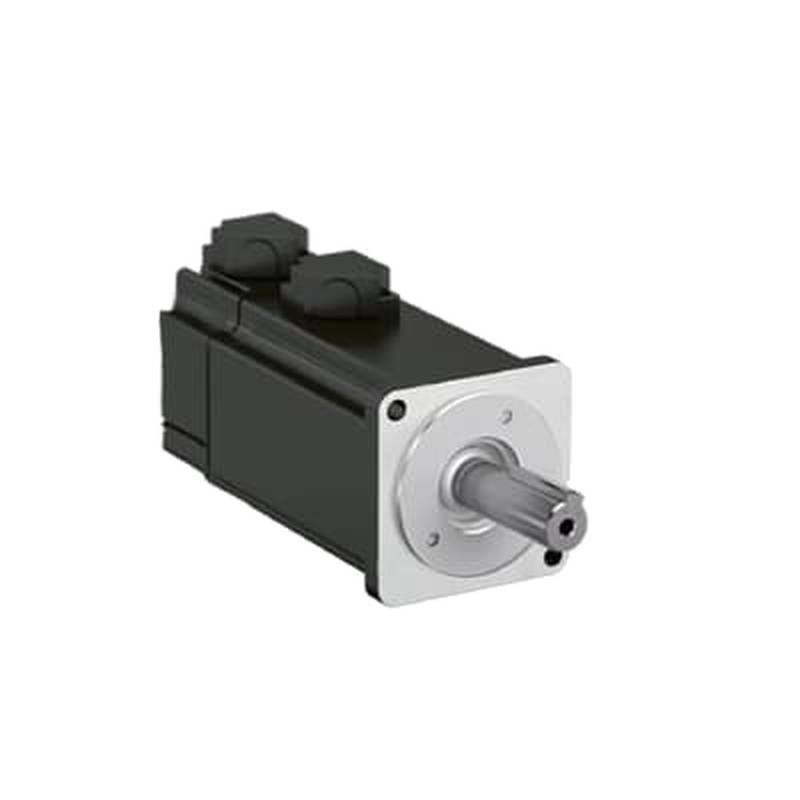

El ABB ESM04X-101-302-T1N1A00 es un servomotor de CA sin escobillas de 100 W de alta precisión, diseñado para sistemas exigentes de posicionamiento industrial, automatización de fábricas y control de movimiento robótico. Diseñado como un componente de movimiento industrial original y nuevo, esta unidad compacta ofrece alta densidad de par, dinámica de velocidad precisa y retroalimentación de posicionamiento absoluto para garantizar un rendimiento óptimo en maquinaria automatizada.
Especificaciones técnicas principales
Marca y serie: Serie ABB ESM
Número de pieza del modelo (MPN): ESM04X-101-302-T1N1A00
Categoría principal: Servomotor de CA industrial
Estado: Original nuevo en embalaje de fábrica
Voltaje de funcionamiento: 220 V CA (sistemas monofásicos/trifásicos)
Potencia nominal de salida: 0,1 kW (100 W)
Tipo de unidad de retroalimentación: Codificador absoluto de alta resolución
Dimensiones de eje y brida: Brida estándar de marco pequeño métrico NEMA/IEC
Grado de protección: IP65 (excluyendo el orificio pasante del eje)
Aplicaciones principales: Accionamientos auxiliares CNC, máquinas de embalaje, manipulación de semiconductores, robótica de selección y colocación (pick-and-place)
Características clave y rendimiento de ingeniería
Alta densidad de potencia dinámica: El diseño del rotor de baja inercia del ESM04X-101-302-T1N1A00 permite altas tasas de aceleración y desaceleración, lo que reduce los tiempos del ciclo de trabajo mecánico en aplicaciones de indexación rápida.
Retroalimentación integrada de alta resolución: Con un sistema óptico multivueltas, este servomotor con codificador absoluto mantiene la memoria de retención de posición durante las interrupciones de energía, eliminando la necesidad de finales de carrera mecánicos o rutinas de inicio al arrancar el sistema.
Diseño de baja interferencia electromagnética: Construido con núcleos magnéticos de alta permeabilidad y devanados internos blindados, este servomotor de CA de 220 V funciona de manera confiable junto con electrónica de potencia de alta frecuencia y comunicaciones de bus de campo industrial.
Diseño de estator térmicamente optimizado: La geometría avanzada del devanado del estator minimiza las pérdidas por resistencia interna, manteniendo una baja disipación térmica operativa incluso bajo cargas de ciclo de trabajo S1 continuo.
Integridad del gabinete industrial IP65: La carcasa de aluminio mecanizada con precisión con sellos radiales de eje robustos resistentes al aceite protege los devanados internos y la óptica del codificador contra el polvo en suspensión, la neblina de aceite y las salpicaduras de refrigerante industriales.
Desglose del número de pieza del modelo y criterios de selección
Comprender la estructura exacta del código alfanumérico de la serie ABB ESM garantiza una integración correcta y evita la incompatibilidad de componentes durante el reemplazo. El código de pedido ESM04X-101-302-T1N1A00 especifica los parámetros físicos, eléctricos y de retroalimentación:
ESM: Indica la serie de servomotores de CA sin escobillas compactos de alto rendimiento de ABB.
04X: Especifica el tamaño físico del marco (perfil de brida cuadrada de 40 mm) optimizado para gabinetes ajustados y espacios mecánicos reducidos.
101: Designa la clase de potencia nominal de 100 W y la capacidad de par continuo.
302: Representa el perfil de velocidad de funcionamiento nominal (velocidad base de 3000 RPM con capacidad dinámica máxima de pico).
T1: Identifica la configuración de devanado de 220 V CA optimizada para etapas de potencia de servovariadores monofásicos o trifásicos estándar.
N1: Designa el mecanismo de retroalimentación del codificador absoluto multivueltas incorporado.
A00: Configuración de eje estándar sin freno de retención, con opciones de chavetero estándar o cilíndrico liso.
Al seleccionar esta unidad para reemplazo o diseño de equipos nuevos, los ingenieros mecánicos deben verificar los límites de carga radial y axial del eje. Asegúrese de que la relación de inercia de carga se mantenga dentro de los límites recomendados en relación con la inercia del rotor del motor para evitar la inestabilidad de ganancia durante la sintonización.
Directrices de cableado eléctrico, blindaje y diseño térmico
La instalación adecuada es fundamental para maximizar la vida útil operativa y la precisión de posicionamiento del motor. Un cableado defectuoso o diseños térmicos deficientes en el gabinete pueden introducir ruido de señal en el bucle de retroalimentación.
Estándares de pines de alimentación y codificador:
El motor cuenta con conectores circulares industriales distintos para la alimentación principal del motor (U, V, W, PE) y señales diferenciales del codificador de alta velocidad (canales A/B/Z y protocolos de retroalimentación en serie). Nunca agrupe el cable de retroalimentación del codificador en el mismo conducto de cables junto con líneas de CA de alto voltaje o cables de resistencia de frenado dinámico.
Estándares de blindaje y conexión a tierra:
Para evitar que la interferencia electromagnética perturbe la señal del codificador absoluto, utilice cables de par trenzado con doble blindaje para todo el cableado de retroalimentación. Conecte el blindaje trenzado del cable directamente a la placa de conexión a tierra del gabinete del variador utilizando una abrazadera de cable EMC de 360 grados. Asegúrese de que un cable de protección a tierra (PE) dedicado se conecte directamente desde el perno de conexión a tierra del marco del motor al sistema de conexión a tierra central de la planta.
Consideraciones de disipación térmica:
Si bien el marco de aluminio del motor disipa el calor de manera efectiva a través de conducción y radiación, montar la unidad en un marco de máquina de metal actúa como un disipador de calor esencial. Mantenga un espacio libre adecuado alrededor del cuerpo del motor para permitir el flujo de aire ambiental, asegurando que las temperaturas ambientales permanezcan dentro de la ventana de trabajo de 0 °C a +40 °C.
Preguntas frecuentes técnicas y comerciales
¿Cuáles son los indicadores principales de pérdida de señal del codificador o corrupción de la retroalimentación en este motor?
La inestabilidad de la señal del codificador generalmente causa códigos de error en el variador, tales como alarmas de desviación de posición, sobrevelocidad, falla de secuencia de fase o falta de marcadores de cero absoluto. Primero, verifique las líneas seriales diferenciales usando un osciloscopio para verificar los niveles de ruido. Asegúrese de que la conexión a tierra del blindaje esté intacta e inspeccione los pines del conector de retroalimentación en busca de oxidación térmica o aflojamiento por vibración.
¿Cómo configuro el variador al reemplazar un motor de codificador relativo más antiguo con este modelo de codificador absoluto?
Debe actualizar la configuración de los parámetros del servovariador para reconocer protocolos de retroalimentación serial absoluta en lugar de canales de pulso incrementales. Borre cualquier desplazamiento de posición de inicio existente en el PLC del controlador, ejecute la rutina de calibración de referencia de punto cero del variador y habilite las opciones de seguimiento de respaldo de batería si utiliza modos de retención de posición absoluta multivueltas.
¿Se puede montar este motor en orientaciones verticales sin un freno de retención electromecánico interno?
Sí, pero las aplicaciones de eje vertical sin un freno integrado requieren un mecanismo de frenado mecánico externo o un sistema de contrapeso. Debido a que el ESM04X-101-302-T1N1A00 no contiene un freno de retención interno, la gravedad puede hacer que el eje vertical caiga cuando se retira la alimentación del variador o durante condiciones de parada de emergencia.
¿Cuál es el rango de precio de mercado esperado y el tiempo de entrega para una unidad original nueva?
El precio unitario suele oscilar entre 320 y 580 USD, dependiendo del volumen del pedido, la disponibilidad del lote de fábrica y los aranceles aduaneros regionales. Los tiempos de entrega para inventario en existencia oscilan entre 3 y 5 días hábiles, mientras que los pedidos de producción de fábrica pueden requerir de 4 a 6 semanas; solicite una cotización formal oficial para confirmar el estado actual del stock.
¿Cómo puedo verificar que el motor ABB ESM entregado es auténtico y no se ha utilizado?
Inspeccione la placa de características grabada con láser en la carcasa de aluminio para ver si el texto es nítido, haga coincidir el número de serie con la base de datos de seguimiento de ABB y verifique los sellos de seguridad de fábrica en la caja de embalaje original. Las unidades auténticas muestran una anodización uniforme en toda la carcasa sin marcas de pernos de montaje en los orificios de la brida ni marcas de desgaste en el chavetero.
