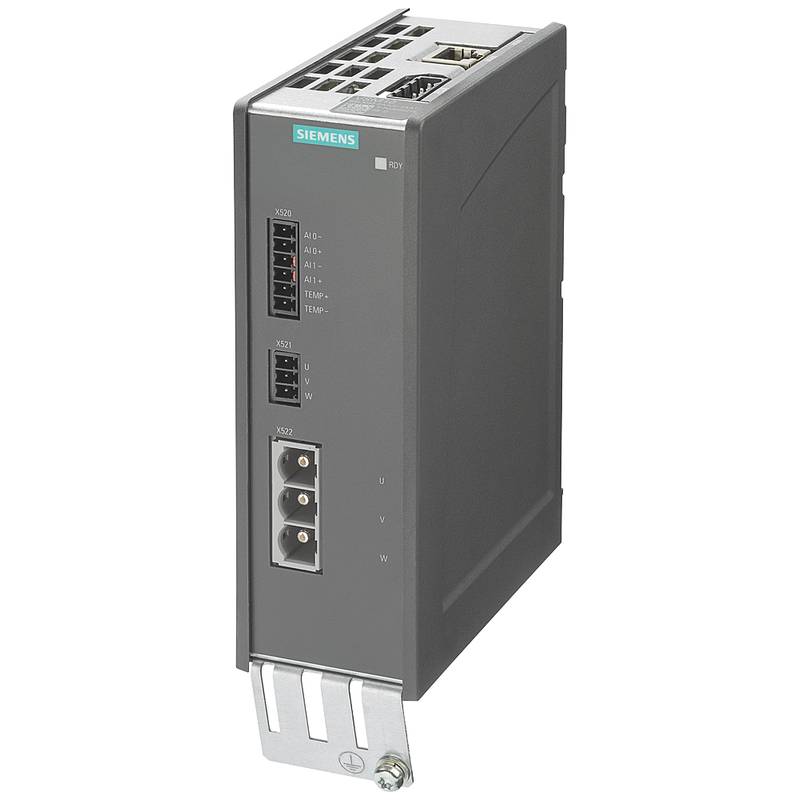

El Siemens 6SL3053-0AA00-3AA1, conocido como el módulo de detección de tensión VSM10, cumple este papel crítico. Este sofisticado dispositivo de monitoreo sirve como los ojos sensoriales de un sistema de accionamiento SINAMICS, especializado en la detección y medición precisa de voltajes de motores trifásicos. Más allá de un simple medidor, este monitor de tensión del motor proporciona datos vitales de tensión aislados galvánicamente al sistema de control de la unidad. Esto permite funciones avanzadas como la identificación del motor, el control óptimo orientado al campo y, lo que es crucial, la implementación de funciones de seguridad fiables como el Control Seguro del Freno (SBC). Su presencia es un sello distintivo de sistemas de accionamiento de alto rendimiento, seguros e inteligentes donde la integridad operativa y la transparencia de los datos no son negociables.
1. Visión general del producto y funcionalidad básica
El módulo de detección de tensión SINAMICS VSM10 es un componente de medición e interfaz dedicado dentro de la arquitectura de accionamiento más amplia de Siemens SINAMICS S120. Está diseñado específicamente para aplicaciones en las que el motor está separado físicamente del módulo del motor por una distancia significativa, o cuando se requiere una función de seguridad como el control seguro del freno (SBC). Su misión principal es medir el voltaje trifásico real directamente en los terminales del motor o en la salida de un filtro de onda sinusoidal.
A diferencia de los componentes de conversión de potencia anteriormente discutidos, el VSM10 es un dispositivo puramente analítico. No suministra energía, sino que lo informa. Opera muestreando las señales de alta potencia de alta tensión en el motor y convirtiéndolas en señales de medición precisas y de baja tensión. Estas señales se transmiten entonces a través de un cable blindado a la Unidad de Control del sistema de accionamiento. Esta retroalimentación en tiempo real de la verdadera tensión del motor es esencial para cerrar el bucle de control con alta precisión, especialmente en aplicaciones exigentes que involucran alta dinámica, cables de motor largos o cuando se usan filtros de salida que pueden alterar la forma de onda de tensión.
Especificaciones técnicas y características de diseño
El módulo Siemens 6SL3053-0AA00-3AA1 VSM10 está diseñado para robustez y precisión en un entorno industrial. Está alojado en una carcasa de metal compacta de tamaño libro diseñada para montarse en un carril DIN estándar dentro de un gabinete de control. El módulo está diseñado para la conexión a sistemas trifásicos con una tensión nominal de 400V AC, acomodando los rangos de tensión típicos encontrados en aplicaciones de motores industriales.
Una característica clave del diseño es su aislamiento galvánico. El módulo separa eléctricamente el circuito del motor de alta tensión de la electrónica de control y medición de baja tensión. Este aislamiento es crítico para proteger el equipo de control sensible de los transientes de alta tensión y garantizar la seguridad operativa. El módulo recibe su potencia operativa (24V CC) del sistema de accionamiento y comunica sus valores medidos de vuelta a la Unidad de Control no a través de DRIVE-CLiQ, sino a través de cables de medición analógicos dedicados, lo que garantiza la transmisión de señal dedicada y en tiempo real para funciones críticas para la seguridad.
Los terminales de conexión están diseñados para cableado seguro y fiable, con marcas claras para las tres fases del motor (U2, V2, W2), la conexión a tierra y las conexiones para las señales de retroalimentación a la unidad de control. Este diseño prioriza una instalación clara y segura.
3. ventajas funcionales detalladas y beneficios del sistema
La integración de un módulo de detección de tensión dedicado como el VSM10 proporciona una ventaja de múltiples capas que eleva el rendimiento, la seguridad y la fiabilidad de todo el sistema de accionamiento.
Precisión de control mejorada y rendimiento del motor: para accionamientos controlados por vectores, es esencial un conocimiento preciso de la tensión realmente aplicada al motor. El VSM10 proporciona esta retroalimentación, lo que permite a la Unidad de Control compensar las caídas de voltaje a través de cables largos o a través de filtros de salida. Esto da como resultado un control de par más preciso, una mejor regulación de la velocidad y un mejor rendimiento general del motor, particularmente a bajas velocidades donde la precisión del control es más difícil.
Activador obligatorio para el control seguro de frenos (SBC): Este es uno de sus roles más críticos. El control seguro del freno es una función de seguridad que monitorea y controla de manera fiable un freno de retención del motor. Para liberar de forma segura un freno electromecánico, el sistema debe verificar primero que existe suficiente tensión generadora de par en el motor. El VSM10 es el componente que proporciona esta medición de voltaje verificada y certificada por seguridad. Sin esta medición directa en el motor, la función SBC no puede implementarse, lo que hace que el VSM10 sea indispensable para aplicaciones seguras de elevación, eje vertical y robot.
Mejor diagnóstico y mantenimiento predictivo: Al monitorear continuamente la tensión del motor, el VSM10 contribuye al diagnóstico avanzado del sistema. Las discrepancias entre el voltaje controlado por el módulo del motor y el voltaje medido en el motor pueden indicar problemas tales como el deterioro del aislamiento del cable, conexiones sueltas o problemas de filtro. Esta capacidad de alerta temprana permite el mantenimiento predictivo, lo que ayuda a prevenir tiempos de inactividad no planificados y costosos fallos del motor.
Soporte para la identificación avanzada del motor: durante la fase de puesta en marcha, los accionamientos modernos realizan rutinas de identificación automática del motor para optimizar los parámetros de control. La medición precisa del voltaje del VSM10 durante estas pruebas conduce a un cálculo más preciso de las características eléctricas del motor, lo que resulta en una mejor sintonía del accionamiento y un funcionamiento del motor más suave y eficiente.
Escenarios de aplicación y relevancia de la industria
El monitor de tensión del motor VSM10 de Siemens encuentra su lugar esencial en varias aplicaciones industriales específicas y exigentes donde la medición de tensión estándar en la salida del inversor es inadecuada o insegura.
Aplicaciones de cable de motor largo: En instalaciones donde el motor se encuentra a cientos de metros del gabinete de accionamiento (común en la minería, grandes sistemas transportadores o plantas de tratamiento de agua), la impedancia del cable causa una caída significativa de voltaje. El VSM10, instalado en el extremo del motor, proporciona el valor de voltaje verdadero, lo que permite que el accionamiento compense y asegure que el motor reciba el voltaje correcto.
Sistemas con filtros de onda sinusoidal o filtros dU/dt: Los filtros de salida se utilizan para proteger el aislamiento del motor y reducir las corrientes de rodamientos. Sin embargo, alteran la forma de onda de voltaje vista por el motor. Mediendo la tensión después del filtro, el VSM10 da al sistema de control una imagen precisa de las condiciones de funcionamiento reales del motor, asegurando un control óptimo.
Eje vertical crítico para la seguridad y aplicaciones de elevación: Cualquier aplicación que implique un freno que sostiene una carga vertical, como grúas, ascensores, brazos robóticos o centros de mecanizado verticales, requiere un control seguro del freno. El VSM10 es un componente obligatorio en estas cadenas de seguridad, proporcionando la retroalimentación crítica que permite soltar el freno solo cuando es seguro hacerlo.
Maquinaria de alto rendimiento y alta disponibilidad: en máquinas herramientas de precisión, maquinaria textil o prensas de impresión donde el rendimiento consistente es clave, la capa adicional de monitoreo proporcionada por el VSM10 contribuye a una mayor calidad del producto y estabilidad del proceso al garantizar que el motor siempre opere en condiciones eléctricas óptimas.
5.Notas de integración y configuración del sistema
La integración del VSM10 en un sistema SINAMICS S120 requiere una planificación específica. Siempre está asociado con un módulo de motor en particular y su motor correspondiente. El módulo está configurado totalmente dentro del marco de ingeniería de Siemens, SINAMICS Startdrive en el Portal TIA.
Durante la configuración, el ingeniero especifica que un VSM10 está presente para el motor. El sistema espera entonces las señales de retroalimentación del módulo y las utiliza para cálculos de control y seguridad. El cableado es crucial: las conexiones de alimentación desde la salida del módulo del motor (o después del filtro) deben funcionar a las entradas del VSM10, y las salidas de medición del VSM10 deben estar conectadas a los terminales especificados en la unidad de control (por ejemplo, un CU320-2). El blindaje adecuado y la puesta a tierra de todos los cables son esenciales para evitar que el ruido eléctrico corrumpa las señales de medición sensibles.
Preguntas frecuentes (FAQ)
¿Cuál es la principal diferencia entre el VSM10 y la medición de voltaje ya realizada dentro del módulo del motor?
El módulo de motor mide la tensión en sus propios terminales de salida. El VSM10 mide la tensión directamente en los terminales del motor. Cualquier pérdida de voltaje, distorsión o alteración que ocurra a lo largo de los cables del motor o a través de componentes externos como filtros es invisible para el módulo del motor, pero es capturado por el VSM10.
¿Se requiere el VSM10 para todos los sistemas de accionamiento SINAMICS S120?
No, no es un requisito universal. Se implementa específicamente en aplicaciones con cables de motor largos, filtros de salida o donde se necesita la función de seguridad de control seguro del freno (SBC). Para aplicaciones estándar con cables cortos y sin freno de seguridad, la medición interna del módulo del motor es típicamente suficiente.
¿Puede un módulo VSM10 monitorear múltiples motores?
No, cada módulo VSM10 está dedicado a monitorear la tensión de un motor trifásico único y específico. Su cableado y configuración están vinculados a un módulo de motor y un par de motores dentro de la topología del sistema.
¿Cómo contribuye el VSM10 a la seguridad funcional?
Su función principal de seguridad es como sensor clave para la función de control seguro de frenos (SBC). SBC requiere una confirmación certificada de seguridad de que la tensión está presente en el motor antes de soltar un freno de retención. El VSM10 proporciona esta medición calificada de seguridad, formando una parte crítica de la cadena de seguridad que evita caídas de carga en ejes verticales.
¿El VSM10 requiere calibración o mantenimiento periódico?
El módulo está diseñado como un componente sin mantenimiento en condiciones normales de funcionamiento. No requiere calibración rutinaria. Sin embargo, como parte de las comprobaciones generales del sistema, garantizar la integridad de sus conexiones y la ausencia de daños a sus cables es una buena práctica durante los períodos de mantenimiento programados.
