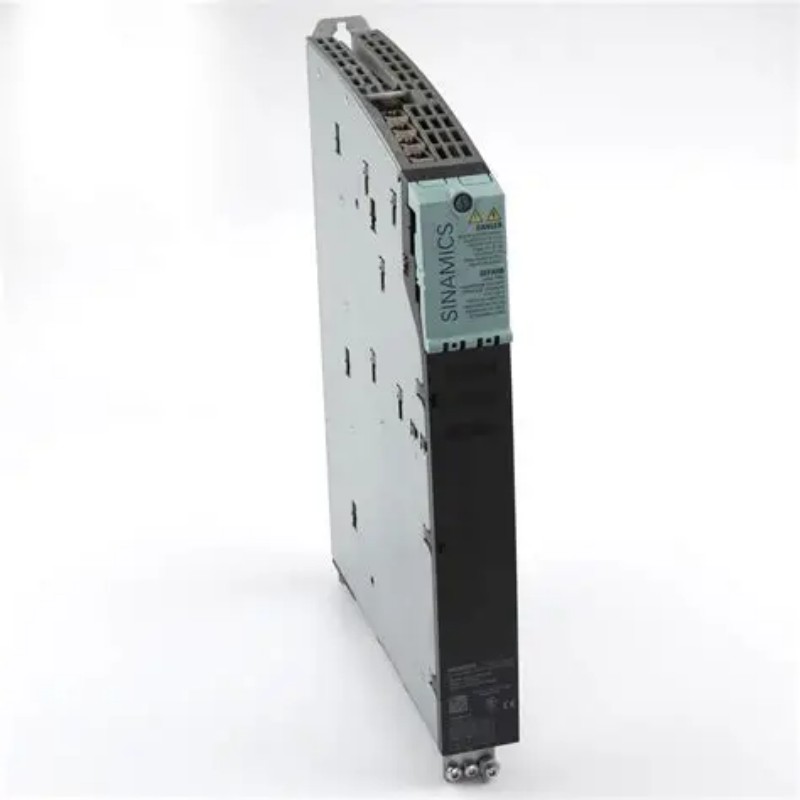

El Siemens 6SL3120-2TE13-0AA3 es un módulo de motor de tamaño libro de la familia de accionamientos SINAMICS S120, diseñado específicamente como módulo de motor doble para controlar dos motores independientes desde una única unidad compacta. Este módulo toma una entrada de 600V de CC de un bus de CC común e invierte para proporcionar una salida de CA trifásica (400V, 3A por eje). Su objetivo principal de diseño es maximizar la utilización del espacio del gabinete en aplicaciones de múltiples ejes, ofreciendo una alternativa convincente al uso de dos módulos de un solo eje separados. Con funciones de seguridad integradas y conectividad DRIVE-CLiQ, ofrece una solución sofisticada y consciente del espacio para sistemas automatizados que requieren un control de movimiento coordinado.
1. Visión general del producto & amp; Integración de sistemas
Este módulo de doble motor es un componente clave de potencia en el sistema de accionamiento SINAMICS S120. Funciona en un principio de "bus de CC común", donde un módulo de fuente de alimentación central (como un módulo de línea básica, inteligente o activa) proporciona la CC de 600V, y múltiples módulos de motor (incluido este) se extraen de este bus para accionar motores individuales. Esta arquitectura es altamente eficiente para máquinas con varios ejes.
El propio módulo funciona como un potente inversor, pero se basa en una unidad de control de Siemens separada (por ejemplo, CU320-2) para la inteligencia. La unidad de control ejecuta tareas de control de movimiento y se comunica con el módulo del motor a través de la interfaz integrada DRIVE-CLiQ, lo que permite la configuración automática, el control preciso y el diagnóstico integral.
Nota crítica: El 6SL3120-2TE13-0AA3 ha llegado al final de su producción. Siemens designa 6SL3120-2TE13-0AA4 como su sucesor directo, y esta sustitución debe especificarse para todos los nuevos proyectos.
2. Especificaciones técnicas detalladas
La tabla siguiente describe los parámetros técnicos principales del módulo 6SL3120-2TE13-0AA3:
Parámetro
Especificación
Número de artículo 6SL3120-2TE13-0AA3
Tipo de producto Módulo de motor doble SINAMICS S120
Diseño Booksize, Enfriamiento por aire interno
Voltaje de entrada 600 V DC
Voltaje de salida 3 CA 400 V
Corriente nominal de salida 3 A / 3 A (por eje)
Estado del módulo Producto suspendido; sucesor es 6SL3120-2TE13-0AA4
Comunicación DRIVE-CLiQ
Funciones de seguridad Soporte para funciones extendidas de seguridad Funciones integradas
Patrón de pulso optimizado
3. Características principales & amp; Ventajas del diseño
El 6SL3120-2TE13-0AA3 integra características que lo convierten en una opción robusta e inteligente para aplicaciones de accionamiento:
Control de doble eje en una unidad: su capacidad de controlar dos motores de forma independiente es su característica destacada. Este diseño reduce el espacio de montaje y el hardware necesarios en un 50% en comparación con dos módulos de un solo eje, lo que permite armarios de control más compactos y rentables.
Factor de forma de tamaño de libros para montaje de alta densidad: El diseño estandarizado de tamaño de libros permite el montaje lado a lado de múltiples unidades en un solo carril. Esto crea un diseño de gabinete limpio, modular y escalable, optimizando el valioso espacio del panel.
Seguridad integrada y amp; Diagnóstico: Soporta las funciones "Safety Integrated" de Siemens (por ejemplo, Safe Torque Off/STO), contribuyendo al sistema de seguridad general de la máquina. La interfaz DRIVE-CLiQ proporciona acceso en tiempo real a los datos operacionales y los códigos de fallas, lo que permite el mantenimiento predictivo y la solución rápida de problemas.
Patrón de pulso optimizado & amp; Enfriamiento interno: El patrón de pulsos optimizado garantiza un funcionamiento más suave del motor y bajas pérdidas de conmutación. Su sistema de enfriamiento por aire interno gestiona eficientemente el calor dentro del conjunto compacto de tamaño libro, eliminando la necesidad de componentes de enfriamiento externos.
4. Rendimiento y amp; Beneficios de la aplicación
El diseño técnico del módulo se traduce en valor directo para los fabricantes de máquinas y los usuarios finales:
Espacio de gabinete maximizado & amp; Reducción de la complejidad: la integración de dos ejes en un módulo aumenta el número de ejes por tamaño de gabinete. Reduce el número de componentes, simplifica el cableado y reduce el costo general del sistema y la complejidad.
Alto rendimiento dinámico por eje: A pesar de compartir una carcasa, las dos etapas del inversor operan independientemente, proporcionando un alto rendimiento dinámico para ambos ejes simultáneamente. Esto lo hace ideal para aplicaciones que requieren movimiento coordinado y rápido (por ejemplo, sistemas de pórtico, cabezales multifunción).
Simplificación de la puesta en servicio y amp; Mantenimiento: DRIVE-CLiQ permite a la Unidad de Control reconocer automáticamente el módulo, reduciendo el tiempo de puesta en marcha. El diagnóstico centralizado y la gestión de parámetros a través de la Unidad de Control también simplifican el mantenimiento continuo.
5. Perspectiva ampliada: Selección & amp; Aplicación de módulos de motor doble
Comprender cuándo y por qué utilizar un módulo de doble motor es fundamental para un diseño óptimo del sistema.
5.1 Escenarios de aplicación ideales
Este módulo destaca en:
Máquinas multieje: Máquinas de envasado, impresoras, equipos textiles y sistemas de manipulación de materiales (donde múltiples transportadores / accionadores necesitan control, especialmente con recuentos de ejes iguales).
Aplicaciones con espacio limitado: Máquinas compactas o modernizaciones para armarios existentes llenos, donde el ahorro de espacio es una prioridad.
Proyectos multi-eje sensibles al costo: Cuando ambos ejes caen dentro del límite de 3A por eje, un módulo doble único es más económico que dos unidades de eje único.
5.2 Comparación de módulos de motor único vs. doble
La elección entre módulos simples y dobles es una decisión de diseño fundamental:
Aspecto
Módulo de motor único (por ejemplo, 6SL3120-1TE13-0AA3)
Módulo de motor doble (este modelo)
Flexibilidad Alta: cada eje es independiente; adecuado para ejes dispersos o necesidades de potencia mixta Moderado: mejor para ejes co-ubicados con requisitos de potencia similares
Eficiencia del espacio Menor: requiere más espacio para múltiples ejes Más alto: reduce el espacio en ~50% para dos ejes
Costo Más alto para dos ejes (dos unidades separadas) Más bajo para dos ejes (una unidad integrada)
Inventario Requiere almacenamiento de unidades de un eje Simplifica el inventario (una unidad para dos ejes)
Conocimiento de la selección: Use el módulo de doble motor para maximizar la densidad y el ahorro de costos en sistemas multieje con potencia de eje similar. Elija módulos individuales para flexibilidad, ejes dispersos o necesidades de potencia mixta.
5.3 Consideraciones críticas de implementación
La integración exitosa requiere atención a:
Compatibilidad de la unidad de control: Una unidad de control Siemens compatible (por ejemplo, CU320-2) es obligatoria. Todo el sistema se configura a través del software SINAMICS Startdrive de Siemens dentro del portal TIA.
Dimensionamiento de componentes aguas arriba: el módulo de línea (BLM/SLM/ALM) que suministra el bus CC debe dimensionarse para manejar la corriente pico combinada de todos los módulos de motor conectados.
Refrigeración & amp; Limitaciones: Siga las directrices de instalación de Siemens para obtener límites mínimos alrededor del módulo. Asegúrese de que el sistema de gestión térmica del gabinete pueda disipar el calor de todos los componentes.
6. Preguntas frecuentes (FAQ)
1. ¿Cuál es la ventaja clave de un módulo de motor doble sobre dos módulos individuales?
El principal beneficio es el ahorro de espacio: combina dos ejes en una unidad, reduciendo el espacio del gabinete en un 50%. Esto también reduce los costos de hardware y simplifica el cableado.
2. ¿Pueden los dos canales controlar diferentes tipos de motores?
- Sí. - Sí. Los dos canales del inversor se pueden configurar independientemente para diferentes tipos de motores (por ejemplo, servomotores de inducción vs. sincrónicos), siempre y cuando la demanda actual de cada motor se mantenga dentro del límite de 3A por eje. Los parámetros del motor se establecen en la Unidad de Control central.
3. ¿Este módulo está disponible?
Este modelo está en stock en Beijing Zhongping Technology. Beijing Zhongping es un distribuidor autorizado de Siemens. Por favor póngase en contacto con nosotros si lo necesita.
4. ¿Cómo mejora DRIVE-CLiQ el diagnóstico?
DRIVE-CLiQ permite la identificación automática de módulos y el monitoreo en tiempo real de datos críticos (corriente de salida, temperatura, estado). Esta visibilidad centralizada simplifica la solución de problemas y soporta el mantenimiento basado en condiciones.
5. ¿Qué características de seguridad soporta?
Soporta las funciones extendidas de Safety Integrated de Siemens, siendo Safe Torque Off (STO) la más común. STO evita de forma segura que el módulo envíe energía que produce par al motor, un requisito clave para la seguridad de la máquina.
