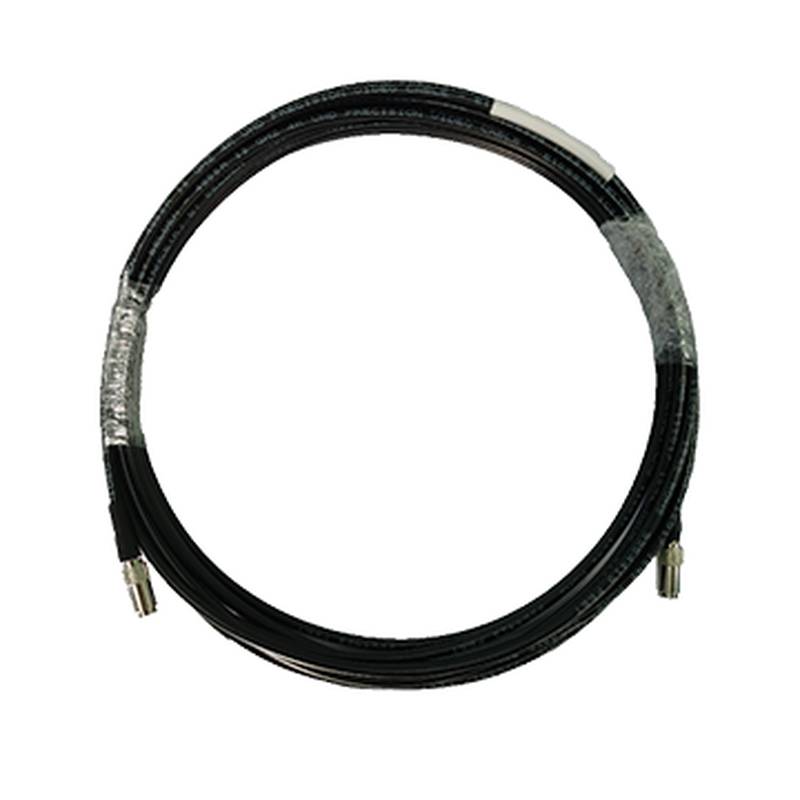

El HIKROBOT MV-ACXP6-DIN-DIN-ST-3m es un robusto cable CoaXPress (CXP-6) DIN a DIN diseñado para la transmisión de datos de alta velocidad en exigentes aplicaciones industriales de visión artificial. Este cable de 3 metros cxp 6 está diseñado para conectar de forma fiable cámaras y placas de captura, garantizando una integridad de señal constante para tareas de imagen críticas. Su función principal es facilitar la transferencia segura y de alto rendimiento de datos de imagen, señales de control y alimentación a través de un único cable coaxial, abordando los crecientes requisitos de ancho de banda de los modernos sistemas de automatización industrial e inspección. Este cable es especialmente adecuado para entornos estáticos, priorizando la estabilidad y durabilidad en instalaciones fijas.
Posicionamiento del tipo y categoría de producto
El cable HIKROBOT MV-ACXP6-DIN-DIN-ST-3m pertenece a la categoría de cables especializados de transmisión de datos industrial, diseñados específicamente para interfaces CoaXPress (CXP). CoaXPress es un estándar de interfaz digital serie de alta velocidad que permite la transmisión rápida de vídeo e imágenes fijas, escalable a través de uno o varios cables coaxiales. Dentro del estándar CXP, este cable se ajusta a la especificación CXP-6, que soporta una velocidad de enlace descendente de hasta 6,25 Gbps por cable y puede alcanzar hasta 25 Gbps cuando se utilizan cuatro cables simultáneamente. Su configuración de conector DIN a DIN, que utiliza conectores DIN 1.0/2.3, es una opción común para sistemas CoaXPress, que ofrece una conexión segura adecuada para entornos industriales. El posicionamiento de este cable es como cable estático, lo que significa que está optimizado para aplicaciones en las que el cable permanece en una posición fija y no está sujeto a movimiento o flexión constantes. Esto contrasta con los cables de alta flexibilidad diseñados para aplicaciones dinámicas como las cadenas portacables.
Especificaciones técnicas
Conector Extremo A: DIN 1.0/2.3
Conector Extremo B: DIN 1.0/2.3
Diámetro del cable: 4 mm
Longitud: 3 m
Mecánica del cable: Coaxial
Chaqueta: PVC
Color del cable: Negro
Durabilidad del conector: 500 ciclos
Radio de curvatura mín.: 60 mm
Escenario aplicable: Escenas estáticas
Tensión máx.: 300 VDC
Temperatura de trabajo: -30°C-75°C
Certificación: UL, CMR
Aspectos técnicos destacados
Valor del diseño estructural
El cable MV-ACXP6-DIN-DIN-ST-3m presenta un diámetro compacto de 4 mm y un radio de curvatura mínimo de 60 mm, lo que es fundamental para instalaciones en entornos industriales con espacio limitado. Su material de chaqueta de PVC y su idoneidad para aplicaciones estáticas están diseñados para soportar las condiciones de funcionamiento industriales típicas, garantizando la longevidad en escenarios de montaje fijo. El cable está clasificado para un rango de temperatura de trabajo de -30°C a 75°C, proporcionando fiabilidad en una amplia gama de entornos industriales. Estas especificaciones contribuyen a un diseño mecánico robusto que prioriza la integridad de la señal y la durabilidad para aplicaciones estáticas.
Valor de fiabilidad y mantenibilidad
Con una clasificación de durabilidad del conector de 500 ciclos, este cable cxp 6 está construido para conexiones y desconexiones repetidas sin comprometer la calidad de la señal. Las certificaciones UL y CMR indican el cumplimiento de estrictos estándares de seguridad y rendimiento, mejorando la fiabilidad general del producto. Además, la construcción mecánica coaxial del cable está diseñada para mantener una transmisión de datos estable, incluso en sus capacidades de longitud máxima de hasta 80 metros para cables Hikrobot en general, garantizando un rendimiento constante en sistemas de visión artificial.
Escenarios de aplicación
Inspección Óptica Automatizada (AOI): Este cable cxp 6 facilita la transferencia de datos de alta velocidad para sistemas AOI, donde la captura precisa de imágenes es crucial para detectar defectos en componentes electrónicos o productos manufacturados. Su transmisión de datos fiable garantiza que se capturen imágenes de alta resolución sin pérdidas, lo que permite una identificación de defectos más precisa y una reducción de falsos positivos. El rendimiento estable de este cable DIN a DIN extiende la vida útil operativa del equipo de inspección al minimizar el tiempo de inactividad relacionado con los datos. Sistemas de Visión Artificial de Alta Resolución: En aplicaciones que requieren un análisis visual detallado, como la inspección de semiconductores o la verificación de ensamblajes intrincados, este cable proporciona el ancho de banda y la integridad de señal necesarios. La capacidad de transmitir datos a velocidades de hasta 6,25 Gbps por enlace CXP-6 garantiza que las cámaras de alta resolución puedan operar a sus velocidades de fotogramas máximas, lo que permite un análisis detallado y un control de calidad. El flujo de datos constante de este cable DIN a DIN soporta períodos prolongados de producción de alto volumen con interrupciones mínimas. Guiado y Alineación Robótica: Para sistemas robóticos que dependen de retroalimentación visual precisa para tareas como operaciones de pick-and-place o ensamblaje automatizado, este cable garantiza una comunicación de baja latencia y alto ancho de banda entre las cámaras y los controladores robóticos. La transferencia de datos determinista soporta ajustes en tiempo real, lo que conduce a una mayor precisión y eficiencia robótica. La robusta construcción de este cable cxp 6 contribuye a la fiabilidad general del sistema robótico, reduciendo las necesidades de mantenimiento.
Recomendaciones de selección
Adecuado para: Este cable HIKROBOT MV-ACXP6-DIN-DIN-ST-3m es muy adecuado para aplicaciones que requieren instalaciones estáticas con transferencia de datos de alta velocidad, como la inspección detallada de componentes o cámaras de visión artificial en posición fija, debido a su interfaz CXP-6 y su longitud de 3 metros que ofrece un equilibrio entre rendimiento de datos y alcance para configuraciones comunes. No adecuado para: Este cable no se recomienda para aplicaciones que implican movimiento frecuente o de alta velocidad del cable, como la operación continua en cadenas portacables o la articulación de brazos robóticos, ya que está diseñado para escenas estáticas y puede experimentar desgaste prematuro o degradación de la señal en condiciones tan dinámicas.
Comparación con modelos similares: Mientras que el MV-ACXP6-DIN-DIN-ST-3m es un cable estático estándar, Hikrobot también ofrece variantes de alta flexibilidad (por ejemplo, MV-ACXP6-DIN-DIN-HF-3m) para aplicaciones que requieren capacidades de movimiento, proporcionando una alternativa para entornos dinámicos.
Preguntas frecuentes
1.¿Cuál es la tasa máxima de transmisión de datos admitida por este cable CXP-6 DIN a DIN?
El MV-ACXP6-DIN-DIN-ST-3m admite una tasa máxima de transmisión de datos de 6,25 Gbps por enlace CXP-6 según el estándar CoaXPress V1.1. Al utilizar varios cables en paralelo, la tasa de transmisión combinada puede alcanzar hasta 25 Gbps, lo suficiente para las aplicaciones de visión artificial más exigentes que requieren un alto ancho de banda. Esta capacidad de alta velocidad es esencial para transmitir datos de cámaras de 5 MP o 12 MP a altas tasas de fotogramas sin retrasos de búfer. Para aplicaciones que superan los 6,25 Gbps por enlace, considere el uso de configuraciones CXP de doble o cuádruple enlace con cables adicionales. Nuestro equipo técnico puede ayudarle a determinar la configuración de enlace adecuada para su combinación específica de cámara y placa de captura.
2.¿Se puede utilizar este cable DIN a DIN con cámaras de otros fabricantes además de HIKROBOT?
Sí, CoaXPress es un estándar abierto de la industria, y este cable es totalmente compatible con cualquier cámara o placa de captura CoaXPress que utilice conectores DIN 1.0/2.3 y cumpla la especificación CXP-6. Esto incluye cámaras de fabricantes como Teledyne Dalsa, JAI, Matrox y Basler, así como placas de captura de Euresys, BitFlow y otros. El cable transporta tanto datos como alimentación (alimentación a través de CoaXPress), por lo que la compatibilidad se extiende también a la entrega de energía. Para verificar la compatibilidad entre vendedores, recomendamos confirmar que ambos dispositivos admiten el estándar CXP-6; nuestro equipo puede ayudarle con esta verificación basándose en su combinación de hardware específica.
3.¿Cuál es el plazo de entrega típico para el cable HIKROBOT MV-ACXP6-DIN-DIN-ST-3m?
El plazo de entrega estándar para este cable es de 2 a 4 días hábiles cuando los niveles de inventario son estables. Recomendamos ponerse en contacto con nuestro equipo de logística antes de realizar pedidos a granel (más de 50 unidades) para confirmar el stock actual; la demanda de cables CXP ha estado fluctuando en los últimos meses debido a la dinámica de la cadena de suministro. Para los clientes con lotes de producción programados, Beijing Zhongping Technology ofrece acuerdos de pedido en firme: reservamos su cantidad requerida y enviamos según los programas de lanzamiento, protegiéndole contra posibles extensiones del plazo de entrega durante los períodos de máxima demanda.
4.¿Cuál es el rango de precios de este cable CXP-6 DIN a DIN?
El precio del MV-ACXP6-DIN-DIN-ST-3m suele oscilar entre 90 y 150 USD por unidad, dependiendo de la cantidad del pedido y las condiciones actuales del mercado. Hay descuentos por volumen disponibles para pedidos de 10 unidades o más. Este precio refleja la especificación CoaXPress CXP-6 y la longitud de 3 metros con conectores DIN 1.0/2.3. Los precios están sujetos a cambios debido a los tipos de cambio y a los ajustes del fabricante. Póngase en contacto con nosotros para obtener un presupuesto firme basado en su cantidad específica y requisitos de entrega.
5.¿Es este cable adecuado para aplicaciones de alta flexibilidad o cadenas portacables?
No, el MV-ACXP6-DIN-DIN-ST-3m está diseñado para instalaciones estáticas y no es adecuado para aplicaciones de alta flexibilidad o cadenas portacables. La designación "ST" indica una construcción de flexión estándar, que es apropiada para recorridos de cable fijos en armarios de control, montajes de cámaras o configuraciones de prueba de banco. Para entornos dinámicos con movimiento continuo, como brazos robóticos, mesas giratorias o etapas de cámara móviles, se recomienda la versión de alta flexibilidad (MV-ACXP6-DIN-DIN-HF-3m), que presenta un trenzado de conductores especializado y materiales de chaqueta para millones de ciclos de flexión. El uso de la versión estática en aplicaciones dinámicas provocará fatiga prematura de los conductores y fallos de señal. Nuestro equipo técnico puede recomendar la clasificación de flexibilidad adecuada basándose en las especificaciones de su cadena de cables y los ciclos de flexión estimados por año.
6.¿Este cable admite alimentación a través de CoaXPress (PoCXP)?
Sí, el MV-ACXP6-DIN-DIN-ST-3m admite plenamente la alimentación a través de CoaXPress (PoCXP), suministrando hasta 13 W a 24 V CC según el estándar CXP-6. Esto elimina la necesidad de un cable de alimentación separado a la cámara, simplificando la instalación y reduciendo la complejidad de la gestión de cables. Para cámaras que requieren más de 13 W, considere el uso de cables CXP de doble enlace para combinar la entrega de energía o consulte las especificaciones de consumo de energía de su cámara. PoCXP también simplifica la modernización de sistemas existentes, ya que solo es necesario tender un cable en lugar de cables de datos y alimentación separados. Para instalaciones multiconector, asegúrese de que su placa de captura o fuente de alimentación PoCXP pueda proporcionar un presupuesto total de energía suficiente para todas las cámaras conectadas.
7.¿Cuál es el período de garantía de este cable y qué cubre?
Beijing Zhongping Technology proporciona una garantía del fabricante de 12 meses para el MV-ACXP6-DIN-DIN-ST-3m que cubre defectos de materiales y mano de obra en condiciones normales de funcionamiento, a partir de la fecha de envío o 15 meses desde la fecha de fabricación, lo que ofrezca una cobertura más prolongada. La garantía cubre la continuidad del conductor, la integridad del conector y el rendimiento del blindaje, pero excluye los daños por instalación incorrecta, el rebasamiento del radio de curvatura mínimo o el uso en aplicaciones de alta flexibilidad más allá de la clasificación especificada del cable. Para reclamaciones de garantía, póngase en contacto con nuestro equipo de soporte con su número de orden de compra; gestionamos todo el proceso de RMA, incluida la coordinación del envío y la organización del reemplazo. Hay opciones de garantía extendida disponibles bajo petición para pedidos a granel.
8.¿Cuál es el radio de curvatura mínimo de este cable y por qué es importante para la instalación?
El radio de curvatura mínimo para el MV-ACXP6-DIN-DIN-ST-3m es de 60 mm (aproximadamente 10 veces el diámetro del cable). Cumplir con este radio durante la instalación es fundamental para mantener la integridad de la señal a 6,25 Gbps; exceder el radio de curvatura puede causar variaciones de impedancia que degradan la señal de alta frecuencia, lo que lleva a errores de datos o pérdida de fotogramas. Para instalaciones que requieren curvas más cerradas, considere la versión de alta flexibilidad (MV-ACXP6-DIN-DIN-HF) que ofrece un radio de curvatura menor de 35 mm manteniendo la misma velocidad de datos. Recomendamos planificar las rutas de los cables con al menos 70 mm de espacio libre para acomodar el radio de curvatura y proporcionar bucles de servicio para el mantenimiento futuro. Para instalaciones con varios cables, mantenga la separación de los cables de alimentación para minimizar el acoplamiento EMI.
9.¿Cuál es la política de devolución de este cable si no cumple mis requisitos?
Beijing Zhongping Technology acepta devoluciones del MV-ACXP6-DIN-DIN-ST-3m siempre que el cable esté en su embalaje original, sin daños y sin usar, y que la solicitud de devolución se realice dentro de los 14 días posteriores a la entrega. Para las devoluciones, póngase en contacto con nuestro equipo de soporte para obtener un número de Autorización de Devolución de Material (RMA) antes del envío. Los gastos de envío de devolución corren a cargo del cliente, a menos que el producto sea defectuoso o se haya enviado el artículo incorrecto. Beijing Zhongping Technology garantiza el pleno cumplimiento de las políticas de devolución del fabricante y puede ayudar con el procesamiento de créditos una vez aprobada la inspección. Pueden aplicarse tarifas de reabastecimiento para devoluciones no defectuosas; póngase en contacto con nosotros para conocer los términos específicos según la cantidad de su pedido.
10.¿Cuáles son las diferencias clave entre las versiones 'ST' y 'HF' de este cable CXP?
El MV-ACXP6-DIN-DIN-ST-3m (flexión estándar) está diseñado para aplicaciones estáticas donde el cable se instala una vez y permanece fijo, como conexiones de armarios de control, montajes de cámaras estacionarias y configuraciones de bancos de pruebas. El MV-ACXP6-DIN-DIN-HF-3m (alta flexibilidad) está diseñado para aplicaciones de movimiento continuo como cadenas portacables, brazos robóticos y etapas de cámaras móviles. La versión HF utiliza un trenzado de conductores especializado (finos hilos de cobre) y un material de chaqueta más flexible (TPE frente a PVC) clasificado para millones de ciclos de flexión. La versión HF también ofrece un radio de curvatura mínimo menor (35 mm frente a 60 mm) para instalaciones más ajustadas. El sobreprecio de la versión HF es aproximadamente del 40-50%, lo que normalmente se justifica en aplicaciones que superan los 10.000 ciclos de flexión al año, donde los cables estándar fallarían en pocos meses. Nuestro equipo técnico puede ayudarle a seleccionar la versión correcta basándose en el perfil de movimiento de su aplicación y la vida útil requerida.
