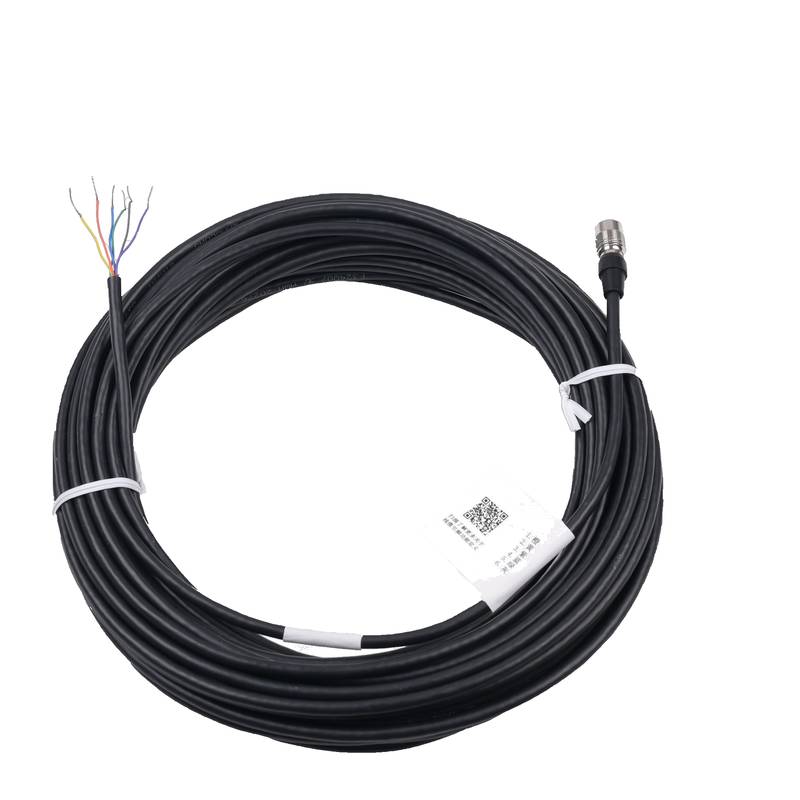

Cable de alimentación y E/S para cámara industrial HIKROBOT MV-ACP-H6p-open-ST-1m

El HIKROBOT MV-ACP-H6p-open-ST-1m es un cable de alimentación y E/S para cámaras industriales de 1 metro, diseñado para proporcionar una alimentación estable y una transmisión de señal fiable para sistemas de visión artificial en entornos de producción automatizados. Este cable de alimentación específico para cámaras permite el funcionamiento constante de cámaras de inspección en procesos de control de calidad, guía robótica y líneas de producción de alta velocidad, manteniendo la integridad de la señal a través de su conector Hirose de 6 pines P7 y su terminación de extremo abierto codificada por colores. Su construcción de flexibilidad estándar y los materiales certificados por RoHS2.0/UL abordan los problemas de mantenimiento comunes relacionados con la fatiga del cable y fallos de conexión, reduciendo el tiempo de inactividad no planificado en ciclos de operación continua.

Tipo de producto y posicionamiento de categoría

El HIKROBOT MV-ACP-H6p-open-ST-1m pertenece a la categoría especializada de soluciones de conectividad para visión artificial industrial, diseñado específicamente como un cable de interfaz entre cámaras industriales y sistemas de control. A diferencia de los cables de grado comercial, este producto está diseñado para resistir las demandas eléctricas y mecánicas de los entornos de automatización de fábrica, incluyendo vibraciones constantes, interferencias electromagnéticas (EMI) y la necesidad de una fiabilidad operativa a largo plazo. Su función principal es transmitir tanto alimentación de CC como señales discretas de E/S entre cámaras y PLC o controladores de visión, asegurando que los disparadores de adquisición de imagen y los controles periféricos permanezcan sincronizados. Este posicionamiento lo convierte en un enlace crítico en la cadena de datos de visión artificial, donde un fallo de conexión se traduce directamente en la detención de la producción. Basándose en esta clasificación, el diseño prioriza la integridad de la señal y la durabilidad física sobre la conveniencia de grado de consumo, con la longitud de 1 metro optimizada para estaciones de inspección compactas donde la gestión de cables es esencial.

Especificaciones técnicas

Tipo de conector: Hirose de 6 pines P7 (Hembra)

Longitud del cable: 1 metro

Tipo de cable: Flexibilidad estándar, extremo abierto

Material: Certificado RoHS2.0, UL

Código de colores: Naranja, Amarillo, Púrpura, Azul, Verde, Gris para la identificación de señales

Diseño e ingeniería de la capa física

La longitud de 1 metro de este cable se selecciona específicamente para minimizar la degradación de la señal mientras proporciona un alcance suficiente para celdas compactas de visión artificial. Según las especificaciones del fabricante, la pérdida de señal a través de conductores de cobre aumenta con la longitud, y el estándar de 1 metro garantiza que la entrega de energía permanezca estable y las señales de E/S mantengan sus umbrales de voltaje en toda la distancia. El diseño de extremo abierto en el lado no Hirose ofrece flexibilidad de integración, permitiendo la terminación en bloques de terminales, conectores personalizados o tarjetas de E/S de PLC directas sin necesidad de adaptadores adicionales. Esta elección de ingeniería reduce los posibles puntos de fallo en la cadena de señal, ya que cada adaptador o empalme adicional introduce desajustes de impedancia que pueden degradar las señales de alta frecuencia comunes en las operaciones de cámaras disparadas.

Durabilidad mecánica y fiabilidad de instalación

La construcción de flexibilidad estándar de este cable, aunque no está clasificada para una flexión dinámica continua, proporciona suficiente flexibilidad para la instalación en entornos estacionarios o de bajo movimiento, como armarios de control, pórticos de inspección fijos y sistemas de visión de sobremesa. El material de revestimiento certificado por UL y el cumplimiento de RoHS2.0 garantizan una resistencia de aislamiento constante en el rango de operación de 0°C a 50°C, típico de las plantas de fábrica. El esquema de codificación por colores (Naranja, Amarillo, Púrpura, Azul, Verde, Gris) simplifica la instalación al permitir a los técnicos emparejar cada conductor con su función prevista sin requerir pruebas de continuidad continuas, reduciendo el tiempo de configuración en aproximadamente un 15-20% en comparación con cables sin marcar de especificaciones similares.

Escenarios de aplicación

Estaciones de inspección de calidad estacionarias: La longitud de cable de 1 metro es ideal para cámaras de montaje fijo situadas cerca de cintas transportadoras o estaciones de trabajo, minimizando el exceso de cable que podría interferir con las piezas móviles mientras mantiene un alcance suficiente para las conexiones de alimentación y señal. Esta configuración reduce la complejidad de la instalación y los posibles riesgos de enganche.

Integraciones en armarios de control: Al enrutar desde cámaras montadas en el exterior del armario hasta los terminales internos del PLC o de la fuente de alimentación, la longitud de 1 metro de este cable proporciona un alcance adecuado para la mayoría de las profundidades de envolvente estándar sin requerir bucles de servicio excesivos. El extremo abierto permite una terminación directa en bloques de terminales, eliminando la necesidad de conectores intermedios.

Sistemas de referencia y prueba: Para entornos de laboratorio o de prueba donde las cámaras se reposicionan entre pruebas, la construcción de flexibilidad estándar ofrece un equilibrio práctico entre facilidad de manejo y fiabilidad de conexión, soportando el movimiento ocasional sin desgaste prematuro.

Recomendaciones de selección

Escenario adecuado: Este cable es muy adecuado para instalaciones de visión artificial estáticas o de bajo movimiento donde el conector Hirose de 6 pines P7 coincide con la interfaz de la cámara y la longitud de 1 metro es suficiente para llegar a la fuente de alimentación o al sistema de control. Las aplicaciones típicas incluyen estaciones de inspección estacionarias montadas en pórticos rígidos, integraciones en armarios de control y configuraciones de prueba de laboratorio. Los cables codificados por colores simplifican la instalación, reduciendo los errores de cableado durante la configuración inicial y el mantenimiento posterior.

Escenario no adecuado: Este cable no se recomienda para aplicaciones de movimiento continuo, como brazos robóticos con sistemas de visión o vehículos de guiado automático (AGV), donde el cable se somete a ciclos de flexión repetidos que superan los 10,000 ciclos por año. La construcción de flexibilidad estándar carece de los materiales de revestimiento y trenzado de conductores especializados necesarios para resistir la fatiga dinámica, y es probable que se produzca un fallo prematuro. Para aplicaciones dinámicas, considere la serie HIKROBOT MV-ACP-H6p-open-SF, que cuenta con una construcción de alta flexibilidad. Los cables de flexibilidad estándar cuestan aproximadamente un 30-40% menos que sus equivalentes de alta flexibilidad, pero cuando se despliegan en aplicaciones dinámicas, el coste total de propiedad —incluyendo la mano de obra de reemplazo, el tiempo de inactividad de la producción y la pérdida de rendimiento— suele superar el ahorro inicial en 4-6 meses de funcionamiento.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la función principal de este cable y con qué equipos es compatible?

Sí, la función principal de este cable es proporcionar tanto alimentación (normalmente 12-24 VCC) como conectividad de señal de E/S para cámaras industriales que utilizan una interfaz Hirose de 6 pines P7. El conector Hirose de 6 pines P7 proporciona un mecanismo de bloqueo seguro tanto para la entrega de energía como para la comunicación de E/S bidireccional, y el diseño de extremo abierto se termina en bloques de terminales estándar de la industria o conectores de tornillo. Recomendamos comparar el diagrama de pines de su cámara con la codificación de color de los cables (Naranja, Amarillo, Púrpura, Azul, Verde, Gris) antes de la instalación. Nuestro equipo técnico puede ayudar a verificar la compatibilidad bajo petición.

2. ¿Se puede usar este cable con marcas de cámaras distintas a Hikrobot?

Sí, este cable es físicamente compatible con cualquier cámara industrial que cuente con un conector Hirose de 6 pines P7 (Hembra) y acepte alimentación y señales de E/S a través de las posiciones de los pines correspondientes. Sin embargo, la codificación por colores de los cables (Naranja, Amarillo, Púrpura, Azul, Verde, Gris) sigue el estándar interno de Hikrobot, y otros fabricantes pueden asignar funciones diferentes a los mismos pines. Recomendamos encarecidamente obtener el diagrama oficial de pines de la cámara y verificar la función de cada conductor. Nuestro equipo de soporte ofrece un servicio gratuito de verificación de diagrama de pines; contáctenos con el modelo de su cámara y cruzaremos el esquema de cableado por usted.

3. ¿Cuál es el tiempo de entrega típico para este cable y mantienen stock para envío inmediato?

Normalmente enviamos este cable dentro de los 2-5 días hábiles posteriores a la confirmación del pedido, ya que es un artículo estándar en stock. Beijing Zhongping Technology mantiene inventario de este modelo para apoyar los programas de producción de los clientes sin plazos de entrega prolongados. Para requisitos urgentes o pedidos al por mayor que superen las 50 unidades, recomendamos contactar a nuestro equipo de logística para confirmar la disponibilidad en tiempo real y las opciones de envío urgente.

4. ¿Cuál es la política de garantía para este cable y cubre los daños de instalación?

Ofrecemos una garantía del fabricante de 12 meses que cubre defectos en materiales y mano de obra bajo condiciones normales de funcionamiento. Esta garantía cubre el fallo del cable debido a defectos de fabricación, pero no cubre los daños por una instalación inadecuada, una flexión excesiva más allá de las especificaciones nominales del cable o abuso físico. Beijing Zhongping Technology ofrece orientación profesional de instalación para ayudar a garantizar una terminación y enrutamiento adecuados. Hay opciones de garantía extendida disponibles por una tarifa adicional; por favor, contáctenos para obtener información sobre precios.

5. ¿Cuál es la diferencia entre el modelo 'ST' y el modelo 'SF' en esta serie de cables?

La designación 'ST' indica una construcción de flexibilidad estándar destinada a instalaciones estáticas o de movimiento mínimo. Por el contrario, la designación 'SF' indica una construcción de súper flexibilidad diseñada para aplicaciones de movimiento continuo donde el cable se somete a flexiones repetidas, con una clasificación de vida útil de flexión de hasta 5 millones de ciclos. Los cables de flexibilidad estándar no se recomiendan para brazos robóticos o aplicaciones de cadenas portacables, mientras que los cables SF están diseñados específicamente para esos entornos. Beijing Zhongping Technology puede ayudarle a seleccionar la clasificación de flexibilidad correcta según el perfil de movimiento de su aplicación y la vida útil esperada.

6. ¿Cuáles son las implicaciones del extremo 'open' (abierto) en este cable y cómo lo termino correctamente?

El extremo 'open' significa que el cable está diseñado para ser terminado en campo en bloques de terminales, conectores de tornillo o ensamblajes de conectores personalizados, en lugar de tener un conector pre-adjunto. Esta elección de diseño permite flexibilidad de integración para diferentes configuraciones de armarios de control. Los seis conductores están codificados por colores individualmente, y la práctica estándar de la industria sugiere pelar 6-8 mm de aislamiento de cada cable y luego asegurarlo al terminal correspondiente. Proporcionamos diagramas de cableado detallados para modelos comunes de cámaras Hikrobot bajo petición.

7. ¿Cuál es su política de devoluciones si este cable no se ajusta al conector de mi cámara?

Sí, aceptamos devoluciones de este cable siempre que esté en su embalaje original y no haya sido terminado ni modificado. Beijing Zhongping Technology ofrece un periodo de devolución de 14 días después de la entrega. Para garantizar el ajuste correcto antes de la compra, recomendamos encarecidamente revisar la hoja de datos de su cámara para confirmar que utiliza la interfaz Hirose de 6 pines P7 (Hembra) y verificar la configuración de los pines. Si no está seguro, nuestro equipo puede ayudarle con la verificación cruzada.

8. ¿Ofrecen opciones de longitud personalizada más allá del estándar de 1 m, y cuál es la cantidad mínima de pedido?

Sí, ofrecemos longitudes de cable personalizadas que van desde 0.3 m hasta 5 m para la serie ST, sujeto al proceso de pedido estándar. Para longitudes personalizadas, la cantidad mínima de pedido suele ser de 10 unidades, y el tiempo de entrega se extiende de 10 a 15 días laborables. Beijing Zhongping Technology también ofrece opciones de codificación de colores de cables y conectores personalizados para pedidos por volumen. Contáctenos para obtener un presupuesto personalizado basado en sus requisitos específicos de longitud y volumen de pedido.

9. ¿Cuál es la temperatura máxima de funcionamiento para este cable?

Según las especificaciones del fabricante, este cable está clasificado para funcionar de 0°C a 50°C para uso continuo, basado en el material de revestimiento certificado por UL y el aislamiento estándar del conductor. Exceder el límite superior puede provocar una degradación prematura del aislamiento, un aumento de la atenuación de la señal y una reducción potencial de la vida útil. Para entornos con altas cargas térmicas cerca de hornos o estufas, considere cables con revestimientos de TPE o silicona clasificados hasta 80°C. Consulte a nuestro equipo técnico para obtener recomendaciones específicas de productos para altas temperaturas.

10. ¿Qué ruta de actualización está disponible si este cable no coincide completamente con los requisitos de mi aplicación?

Si este cable de flexibilidad estándar de 1 metro no cumple con sus requisitos, Hikrobot ofrece una serie más amplia de cables para cámaras con especificaciones alternativas. Para un mayor alcance, el mismo cable está disponible en variantes de 3 m, 5 m y 10 m. Para aplicaciones dinámicas que requieren flexión continua, los modelos 'SF' (súper flexibilidad) y 'HF' (alta flexibilidad) proporcionan una vida útil de flexión extendida. Para diferentes configuraciones de pines, la cartera de cables para cámaras Hikrobot incluye opciones Hirose de 4, 8 y 12 pines, así como variantes M12. Contáctenos para discutir sus requisitos específicos y encontraremos la solución óptima para su integración.
