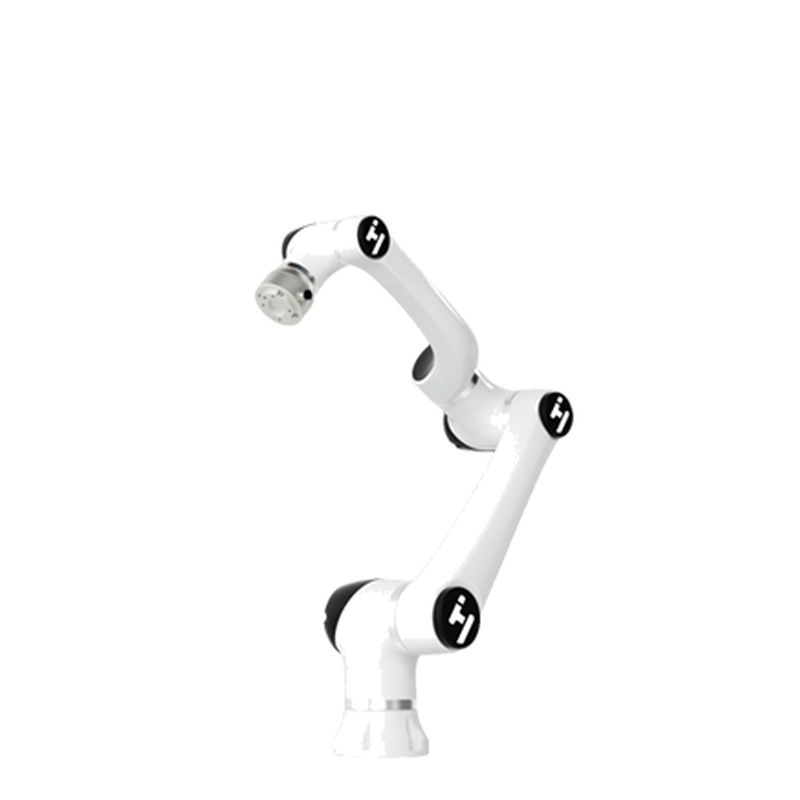

El HUAYAN Elfin E05L-Pro es un cobot de mecanizado CNC diseñado para el manejo de aplicaciones de cobot de precisión en células de mecanizado compactas. Con una carga útil de 3,5 kg, alcance de 950 mm y repetibilidad de ± 0,02 mm, está optimizado para tareas de carga y descarga de pequeñas partes donde la precisión, la consistencia y la eficiencia espacial son críticas.
En los talleres de mecanizado modernos, especialmente aquellos enfocados en la producción de alta mezcla, bajo volumen, escasez de mano de obra y aumento de costos son preocupaciones comunes. A menudo se requiere que los operadores CNC manejen múltiples máquinas, y las tareas de carga repetitivas reducen la productividad mientras aumentan la fatiga. En tales entornos, la automatización colaborativa no se trata de reemplazar líneas de producción enteras, sino de estabilizar la producción y mantener la precisión durante largos turnos.
El E05L-Pro responde a estas necesidades con una estructura compacta, bajo consumo de energía y alta repetibilidad adaptada a escenarios de tendido CNC.
Posicionamiento dentro de la serie Elfin
Dentro de la línea Elfin, el E05L-Pro representa una evolución refinada de la configuración anterior E05L. Mientras que ambos modelos se dirigen a aplicaciones de carga útil ligera, la versión Pro enfatiza la estabilidad de movimiento mejorada, la rigidez estructural mejorada y el rendimiento de control optimizado para entornos de mecanizado.
En comparación con los modelos Elfin de mayor carga útil como el E10 o el E15, el E05L-Pro se centra en la precisión en lugar de la capacidad de elevación. Su carga útil de 3,5 kg es suficiente para la mayoría de los componentes mecanizados pequeños, piezas de aluminio, insertos de precisión o accesorios de herramientas. La ventaja radica en su precisión y huella compacta en lugar del par bruto.
Esto lo hace particularmente adecuado para talleres de máquinas que buscan un cobot de cuidado CNC que se integre fácilmente en células existentes sin modificaciones significativas del piso.
Características de ingeniería e impacto en la producción
Carga útil y alcance
La carga útil de 3,5 kg está optimizada para componentes de precisión pequeñas y medianas. Combinado con un radio de trabajo de 950 mm, el robot puede llegar cómodamente a puertas CNC, bandejas de carga, puntos de inspección y mesas de trabajo adyacentes dentro de un diseño de celdas compactas.
Repetibilidad y control de movimiento
Con una repetibilidad de ±0,02 mm, el E05L-Pro ofrece una mayor precisión que muchos robots colaborativos de gama media. En la tendencia CNC, la colocación consistente de la pieza afecta directamente a la precisión de mecanizado, el desgaste de la herramienta y la fiabilidad del proceso. El posicionamiento estable reduce los riesgos de desalineación y apoya una calidad de producción consistente.
Peso y eficiencia energética
Pesando 26 kg y consumiendo aproximadamente 180 W durante el funcionamiento, el robot es eficiente en energía y fácil de montar en mesas de trabajo o bases móviles. Esta baja demanda de energía contribuye a la eficiencia energética general en las iniciativas de fabricación inteligente y permite el despliegue sin mejoras eléctricas significativas.
Implicaciones operacionales
En entornos de mecanizado, la fiabilidad y la estabilidad a menudo importan más que la velocidad. El equilibrio estructural y el control preciso del E05L-Pro reducen la transferencia de vibraciones y aseguran un movimiento repetitivo suave, lo que es esencial cuando se trabaja junto a equipos CNC sensibles.
Aplicaciones típicas
Máquina CNC Tending
Carga y descarga de pequeñas piezas de precisión, apertura y cierre de puertas de máquina y transferencia de componentes a estaciones de inspección. Este es el escenario principal para un cobot de cuidado CNC.
Manejo de precisión
Transferencia de componentes mecanizados delicados, como carcasas de aluminio o ejes de precisión, donde el posicionamiento preciso evita arañazos o deformación.
Operaciones secundarias
Apoyar los pasos de desbarbado, limpieza, etiquetado o inspección después de los procesos de mecanizado.
Electrónica y montaje de componentes pequeños
Debido a su alta repetibilidad, el E05L-Pro también se puede utilizar en tareas de submontaje de electrónica donde los componentes ligeros requieren una colocación cuidadosa.
Producción flexible en lotes pequeños
En talleres que producen geometrías de piezas variadas, el robot puede reprogramarse rápidamente para acomodar diferentes accesorios y patrones de carga.
Integración con sistemas de automatización
El E05L-Pro soporta comunicación PLC estándar y puede interfazarse con controladores de máquinas CNC a través de protocolos de E/S digitales o comunicación industrial. Esto garantiza el control sincronizado de la puerta, la coordinación de la liberación del mandril y el tiempo del proceso.
Los sistemas de visión se pueden integrar para la verificación de alineación de piezas, mejorando la capacidad de manejo de precisión. Cuando se conecta a plataformas MES, el robot contribuye a la trazabilidad de la producción y el monitoreo del rendimiento en tiempo real, alineándose con los objetivos más amplios de automatización industrial y modernización de fábricas.
Debido a su forma compacta y bajo consumo de energía, la integración típicamente requiere un mínimo refuerzo mecánico en comparación con los robots colaborativos más pesados.
Consideraciones operacionales a largo plazo
Para los talleres de mecanizado, el tiempo de inactividad afecta directamente a la rentabilidad. La estructura simplificada y la carga útil moderada del E05L-Pro reducen la tensión mecánica en las juntas, contribuyendo a largos intervalos de servicio. El mantenimiento de rutina implica principalmente la inspección conjunta, los controles de lubricación y la verificación de las herramientas de extremo de brazo.
La eficiencia energética desempeña un papel práctico en el control de costos a largo plazo. Operando a 180 W, el robot soporta cambios continuos sin aumentar significativamente la demanda de energía de las instalaciones. Con el tiempo, la reducción del trabajo de carga manual y los tiempos de ciclo estables contribuyen a los costos operativos predecibles.
Guía de selección
Recomendado para
CNC workshops handling small to medium precision parts under 3.5 kg
Fábricas que buscan una automatización colaborativa compacta en espacio limitado
Aplicaciones que requieren una alta repetibilidad y una colocación de piezas consistente
Ambientes de producción con el objetivo de mejorar la estabilidad sin rediseño de sistemas a gran escala
No recomendado para
Aplicaciones con carga útil superior a 3,5 kg
Large components requiring extended reach beyond 950 mm
Tareas industriales de paletización pesada o de alto par
Células de mecanizado de extrema velocidad donde los límites de velocidad colaborativa son restrictivos
Comparación con otros modelos Elfin
En comparación con E05L: El E05L-Pro enfatiza la estabilidad de control mejorada y el rendimiento refinado para aplicaciones de tendido CNC.
En comparación con el E10 o E15, el modelo Pro prioriza la precisión y el despliegue compacto sobre la capacidad de carga útil. Está diseñado específicamente para el manejo de precisión en lugar del transporte de componentes medianos o pesados.
Seleccionar el E05L-Pro tiene sentido cuando la precisión, la eficiencia energética y la integración compacta son más críticas que levantar cargas más pesadas.
Conclusion
Para talleres de mecanizado que planean actualizaciones de automatización incremental, el HUAYAN Elfin E05L-Pro ofrece una solución enfocada para tareas de mecanizado CNC y manipulación de precisión. Su huella compacta, alta repetibilidad y bajo consumo de energía se alinean bien con estrategias de fabricación inteligentes dirigidas a mejorar la eficiencia de producción sin expandir la infraestructura de las instalaciones.
En lugar de sobredimensionar el equipo de automatización, el E05L-Pro permite un despliegue dirigido en células CNC donde la estabilidad y la consistencia definen el rendimiento a largo plazo.
Preguntas frecuentes – HUAYAN Elfin E05L-Pro
Q1: ¿Qué hace que el E05L-Pro sea adecuado para el cuidado CNC?
A1: Su repetibilidad de ± 0,02 mm, tamaño compacto y carga útil de 3,5 kg están optimizados para la carga y descarga precisas de piezas mecanizadas pequeñas, lo que garantiza una colocación consistente y errores de alineación reducidos.
Q2: ¿Puede integrarse directamente con los controladores de máquina CNC?
A2: Sí. El robot soporta la comunicación PLC y la integración de E / S digital, lo que permite el funcionamiento sincronizado de la puerta, el control del mandril y el tiempo del proceso.
P3: ¿Cómo difiere el E05L-Pro de los cobots Elfin más grandes?
A3: Los modelos más grandes se centran en cargas útiles más altas y alcance extendido. El E05L-Pro hace hincapié en el despliegue compacto, la eficiencia energética y la manipulación de precisión para componentes pequeños.
Q4: ¿Es adecuado para entornos de producción de alta mezcla?
A4: Sí. Su programación flexible y su huella compacta permiten una rápida adaptación a diferentes geometrías de piezas y accesorios en la fabricación de lotes pequeños.
Q5: ¿Cuáles son las consideraciones de mantenimiento a largo plazo?
A5: La inspección rutinaria de las articulaciones y el mantenimiento del efector final son típicamente suficientes. La carga útil moderada reduce la tensión mecánica, apoyando una larga vida útil en entornos de mecanizado.
