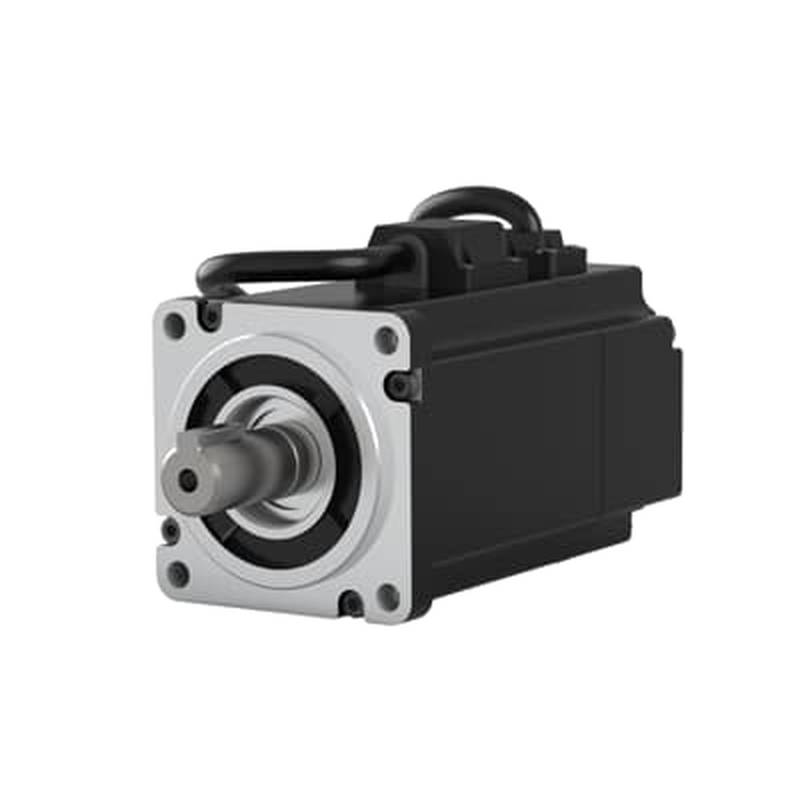

Diseñado para aplicaciones de control de movimiento de alto rendimiento, el servomotor de precisión ABB DSM06L-0KW4-302-S1NA0 ofrece una respuesta dinámica y una precisión de posicionamiento excepcionales. Cuando se integra en equipos de fabricación automatizados avanzados, este servomotor de alta precisión elimina eficazmente los errores de seguimiento y garantiza una repetibilidad submicrométrica bajo variaciones rápidas de carga.
La implementación de sistemas de control de movimiento multieje de alta precisión encuentra frecuentemente cuellos de botella de ingeniería significativos, como la deriva térmica, la resonancia armónica y la fluctuación (jitter) en la retroalimentación del codificador durante los ciclos de alta aceleración. Los ingenieros de automatización industrial se enfrentan a menudo a estos obstáculos cuando exigen tiempos de establecimiento rápidos mientras mantienen tolerancias de trayectoria estrictas bajo cargas continuas pesadas. Operando principalmente dentro de la capa de accionamiento de la arquitectura de automatización industrial, este servomotor se interconecta directamente con servoaccionamientos digitales de alto rendimiento a través de cables especializados de retroalimentación y potencia. Traduce comandos precisos de corriente eléctrica en rotación mecánica controlada, aprovechando un codificador de alta resolución para cerrar los bucles de retroalimentación de posición y velocidad. Utilizando la tecnología de servomotor de precisión, el sistema de accionamiento monitorea continuamente la posición del rotor y compensa automáticamente las perturbaciones externas, salvaguardando así la integridad de las operaciones sincronizadas multieje en las líneas de producción automatizadas.
Especificaciones técnicas
Potencia nominal: 0.75 kW a 400 VDC
Par nominal: 2.4 Nm a 20°C ambiente
Velocidad máxima: 5000 rpm en servicio continuo
Par máximo: 7.2 Nm a corriente máxima
Inercia: 0.00045 kg·m² en el eje del rotor
Tipo de codificador: Absoluto multiturno a 24 VDC
Clase de protección: IP65 (excluyendo el sello del eje)
Temperatura de funcionamiento: 0°C - 40°C a carga nominal
Peso: 3.2 kg en configuración estándar
Integración del sistema y configuración de hardware
La integración mecánica y eléctrica adecuada es vital para realizar todo el potencial de rendimiento de este servomotor de alta precisión. Los técnicos deben montar la estructura del motor de forma segura en una placa de montaje de aluminio o acero mecanizada y rígida utilizando sujetadores de alta resistencia para disipar el calor de operación y evitar el acoplamiento de vibraciones armónicas. Al realizar conexiones eléctricas, separen los cables de potencia del motor de alto voltaje de los cables de retroalimentación del codificador de bajo voltaje dentro de bandejas de cables industriales para mitigar la interferencia electromagnética. Se deben utilizar cables de par trenzado blindado para el bucle de retroalimentación, con el blindaje electromagnético exterior terminado a 360 grados en la carcasa posterior conductora del conector o en la abrazadera de tierra EMC dedicada en el chasis del accionamiento. Mantener una conexión de tierra de baja impedancia directamente desde la carcasa del motor hasta el bus de tierra central de la máquina evita los bucles de tierra y protege la integridad de la comunicación digital contra el ruido de conmutación de alta frecuencia generado por la modulación por ancho de pulso en el servoaccionamiento.
Fiabilidad y durabilidad ambiental
Diseñado para entornos industriales rigurosos de servicio continuo, el motor cuenta con una construcción de carcasa robusta con clasificación IP65 para la protección contra la entrada de polvo y líquidos cuando se utilizan sellos de eje opcionales. La arquitectura de gestión térmica se basa en la convección natural y en rutas de conducción internas eficientes, lo que permite que la unidad mantenga temperaturas estables en los devanados bajo ciclos de trabajo exigentes sin necesidad de refrigeración por aire forzado auxiliar. Los técnicos de mantenimiento preventivo deben inspeccionar periódicamente el anillo de sellado del eje en busca de signos de desgaste o degradación química, especialmente en entornos expuestos a fluidos de corte o agentes de lavado agresivos. El tiempo medio calculado entre fallos para los conjuntos de rodamientos internos y los componentes del codificador óptico garantiza una longevidad operativa extendida, siempre que las cargas del eje radial y axial permanezcan estrictamente dentro de los umbrales dinámicos especificados por el fabricante.
Aplicaciones típicas
Las operaciones de control de velocidad en transportadores requieren perfiles de velocidad precisos para garantizar una transferencia suave de los artículos sin deslizamientos ni choques mecánicos a través de líneas de transporte multietapa complejas.
Los accionamientos de ejes de mecanizado CNC exigen una rigidez dinámica excepcional y una respuesta de alta frecuencia para ejecutar trayectorias de contorneado intrincadas mientras mantienen tolerancias dimensionales estrictas en piezas de trabajo metálicas.
Las tareas de indexación en maquinaria de envasado dependen en gran medida de ciclos rápidos de arranque y parada y de tiempos de establecimiento mínimos para lograr altas tasas de rendimiento en celdas de embotellado y envasado de alta velocidad.
Las articulaciones de robots utilizan relaciones elevadas entre par e inercia para ofrecer un movimiento multieje fluido, asegurando una colocación precisa de la carga útil en estaciones automatizadas de ensamblaje y soldadura.
Los equipos de manipulación de obleas de semiconductores requieren una rotación a baja velocidad ultra suave y holgura cero para evitar vibraciones microscópicas durante los procesos delicados de transferencia de sustratos.
Cómo funciona
El ciclo operativo comienza cuando el controlador de movimiento transmite un comando de trayectoria en tiempo real, especificando la posición objetivo y los perfiles de velocidad al servoaccionamiento vinculado.
El servoaccionamiento procesa este comando y modula los transistores de potencia para entregar una corriente sinusoidal trifásica precisa a los devanados del estator del motor a través de cables de potencia aislados.
A medida que la corriente eléctrica fluye a través de las bobinas del estator, genera un campo magnético giratorio que interactúa con los imanes permanentes incrustados en el conjunto del rotor.
Esta interacción magnética induce un par mecánico, lo que hace que el eje del rotor gire en sincronización exacta con el ángulo de fase eléctrica aplicado.
Simultáneamente, el codificador absoluto de alta resolución montado en el eje posterior monitorea el desplazamiento angular y la velocidad, transmitiendo pulsos de retroalimentación en tiempo real de vuelta al servoaccionamiento.
El accionamiento compara la posición real con la trayectoria comandada, ajustando instantáneamente la salida de corriente para corregir cualquier error dinámico o perturbación de la carga mecánica.
Guía de selección y opciones alternativas
La selección del servomotor de precisión adecuado requiere una evaluación cuidadosa de los requisitos de par continuo, el par de aceleración máxima, los límites de disipación térmica y la correspondencia del momento de inercia entre el motor y la carga conducida. Cuando las líneas de producción existentes requieren una migración de hardware inmediata o una actualización, los profesionales de la automatización pueden aprovechar la experiencia técnica de Beijing Zhongping Technology para identificar equivalentes funcionales exactos y realizar referencias cruzadas de tamaños de bastidor alternativos o configuraciones de bobinado. El equipo técnico local de Beijing Zhongping Technology mantiene datos de ingeniería completos para ayudar con complejos cálculos de dimensionamiento multieje, asegurando una compatibilidad perfecta con plataformas de control heredadas y minimizando el tiempo de inactividad inesperado durante las actualizaciones del sistema.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el estado actual del inventario local y el cronograma de entrega típico para esta unidad?
Beijing Zhongping Technology mantiene un inventario regional activo para este modelo, lo que permite un envío rápido el mismo día o al día siguiente para minimizar el tiempo de inactividad del equipo y eliminar los retrasos de tránsito en el extranjero.
2. ¿Cuáles son los términos de la garantía del producto y el procedimiento de devolución RMA?
Esta unidad está respaldada por una garantía integral de 12 meses que cubre defectos de fabricación, respaldada por una rigurosa verificación de calidad previa al envío y un procesamiento local simplificado de RMA gestionado directamente a través de Beijing Zhongping Technology.
3. ¿Cuál es el voltaje nominal de funcionamiento y el perfil de consumo de energía bajo carga nominal?
El motor opera con un voltaje de bus estándar asociado con sistemas de accionamiento de 400 VDC, consumiendo corriente proporcional a la carga mecánica hasta su capacidad de potencia nominal de 0.75 kW.
4. ¿Qué protocolos de comunicación e interfaces de retroalimentación son compatibles con el codificador?
El codificador multiturno absoluto integrado comunica datos de posición a través de protocolos serie de alta velocidad diseñados para una transmisión digital resistente al ruido con servoaccionamientos compatibles.
5. ¿Cuáles son las clasificaciones de protección ambiental y las temperaturas ambientales de funcionamiento permitidas?
La unidad cumple con los estándares IP65 de resistencia al polvo y la humedad cuando se aplica un sellado adecuado, y opera de manera confiable dentro de un rango de temperatura ambiente de 0°C - 40°C.
6. ¿Cuáles son las consideraciones críticas de instalación mecánica y alineación?
El montaje requiere una superficie metálica rígida y plana para garantizar una disipación térmica adecuada, y la alineación precisa del acoplamiento del eje es obligatoria para evitar el desgaste prematuro de los rodamientos debido a fuerzas de desalineación radial y axial.
7. ¿Qué procedimientos de mantenimiento de rutina se recomiendan para garantizar una longevidad operativa óptima?
El mantenimiento de rutina implica inspeccionar las conexiones de los cables para verificar que estén bien asentadas, revisar los sellos del eje en busca de desgaste en entornos contaminados y verificar que el flujo de aire de refrigeración permanezca sin obstrucciones alrededor de la carcasa del motor.
8. ¿Cómo se garantiza la compatibilidad del software y la coincidencia de parámetros con controladores de terceros?
La sintonización de parámetros requiere hacer coincidir las constantes eléctricas del motor, la relación de inercia y la resolución de retroalimentación dentro del software de configuración del controlador de movimiento o del servoamplificador.
