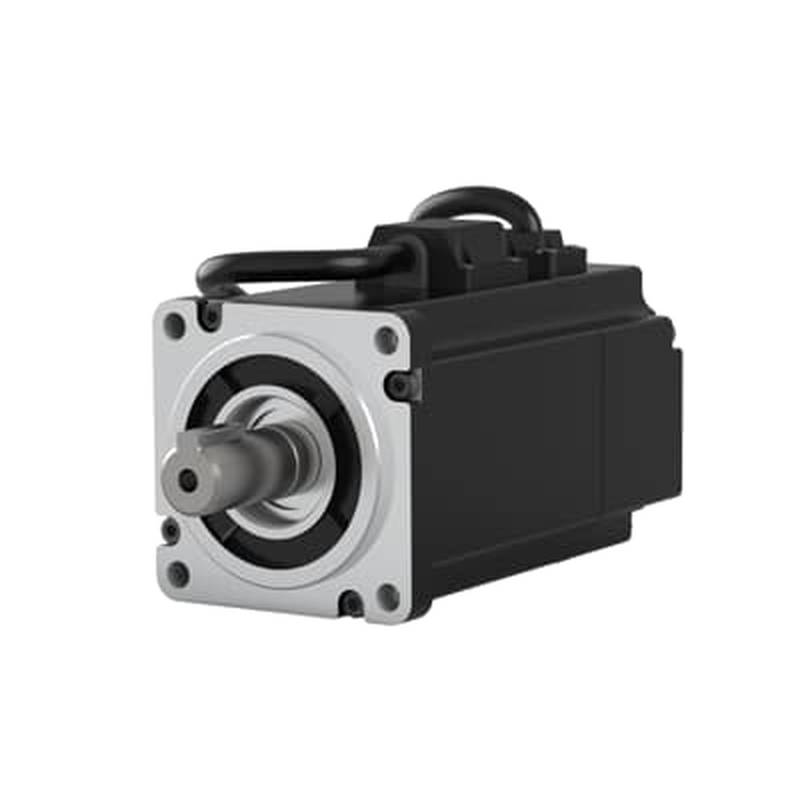

Diseñado para optimizar la precisión del control de movimiento, el servomotor de CA sin escobillas de baja tensión ABB DSM06L-0KW2-302-S1NA0 elimina el retraso dinámico en líneas de automatización de alto rendimiento. Utilizando tecnología avanzada de imanes permanentes, esta unidad de servomotor sin escobillas garantiza perfiles de aceleración rápida y una precisión de posicionamiento de micorradianes. Beijing Zhongping Technology facilita el despliegue inmediato de componentes para mitigar el tiempo de inactividad imprevisto en la fábrica.
La maquinaria de automatización industrial a menudo sufre de deriva térmica, holgura mecánica y degradación de la retroalimentación del codificador durante ciclos continuos de alta exigencia. Al operar dentro de la capa de accionamiento de arquitecturas de movimiento avanzado, este servomotor de baja tensión traduce comandos precisos del controlador en rotación mecánica mientras gestiona cargas inerciales pesadas. Cuando la conmutación rápida de carga provoca picos de corriente de fase y errores de posición, los ingenieros requieren un actuador confiable que mantenga una salida de par estable sin sobrecalentarse. Este servomotor sin escobillas integra interfaces de retroalimentación de alta resolución y diseños de rotor de baja inercia para suprimir la resonancia mecánica y la saturación térmica. Al cerrar la brecha entre los controladores digitales de alta velocidad y los actuadores mecánicos de uso pesado, la unidad asegura una operación de bucle cerrado estable en sistemas robóticos de múltiples ejes y líneas de ensamblaje automatizadas.
Especificaciones Técnicas
Potencia de Salida Nominal: 0.75 kW @ 400 VDC
Par de Bloqueo Continuo: 2.4 Nm @ 20°C Ambiente
Par Pico: 7.2 Nm @ Límite de Corriente Máxima
Velocidad Nominal: 3000.0 rpm @ Tensión Nominal
Velocidad Máxima de Operación: 5000.0 rpm @ Condición sin Carga
Resistencia de Línea a Línea: 1.2 ohms @ 25°C
Inductancia de Línea a Línea: 4.5 mH @ 1 kHz
Inercia del Rotor: 0.00018 kg m2 @ Sin Carga
Tipo de Dispositivo de Retroalimentación: Codificador Absoluto @ Suministro de 24 VDC
Tensión Máxima de Operación: 48 VDC @ Entrada Nominal
Peso: 2.1 kg @ Configuración Estándar
Rango de Temperatura de Operación: 0°C - 40°C @ Carga Completa
Integración del Sistema y Configuración de Hardware
La integración adecuada del hardware requiere el estricto cumplimiento de los protocolos de blindaje y puesta a tierra para proteger las señales sensibles del codificador de la interferencia electromagnética de alta frecuencia generada por los inversores PWM. Los técnicos deben conectar las fases de potencia del motor utilizando cables blindados y acorazados con terminación de carcasa trasera de 360 grados en el chasis del variador para contener las emisiones radiadas. El cable de retroalimentación debe enrutarse físicamente separado de los conductos de energía de alto voltaje a una distancia mínima de 200 mm para evitar la diafonía y la corrupción de paquetes de señales. La puesta a tierra debe seguir una configuración de topología en estrella vinculada a una tierra de referencia de máquina de baja impedancia, eliminando eficazmente los bucles de tierra que inducen fluctuaciones de voltaje de modo común en el circuito de retroalimentación. Los conectores de acoplamiento, como los enchufes circulares industriales de uso pesado, requieren el ajuste adecuado con llave dinamométrica para asegurar el acoplamiento de los pines y mantener la integridad del sellado ambiental. Antes del encendido inicial del sistema, verifique la resistencia de aislamiento entre los devanados del estator y la carcasa del motor utilizando un probador de aislamiento de 500 VDC para garantizar que no existan cortocircuitos internos.
Fiabilidad y Durabilidad Ambiental
Construida para entornos de fábrica exigentes, esta unidad cuenta con una clasificación de protección IP65, que sella los componentes internos contra la entrada de polvo en el aire y chorros de agua a baja presión desde cualquier dirección. La carcasa de aluminio anodizado actúa como un conductor térmico eficiente, disipando el calor interno del estator directamente en el aire ambiente sin requerir ventiladores de enfriamiento por aire forzado en condiciones normales de operación. Los rodamientos están prelubricados con grasa sintética de alta temperatura diseñada para soportar micro-oscilaciones continuas y altas cargas radiales sin desgaste prematuro de la jaula o degradación del lubricante. Para maximizar el Tiempo Medio entre Fallas, los técnicos de mantenimiento deben inspeccionar los sellos del eje periódicamente en busca de signos de exposición química o desgaste abrasivo, reemplazando los sellos dinámicos antes de que la migración de contaminantes llegue a las pistas de rodadura de los rodamientos internos. El robusto sistema de aislamiento de devanados resiste el envejecimiento térmico hasta los umbrales de temperatura de Clase F, lo que garantiza una longevidad operativa extendida durante perfiles de carga cíclica pesada.
Guía de Selección y Opciones Alternativas
Seleccionar el actuador de movimiento correcto requiere equilibrar los requisitos de par continuo, las capacidades de disipación térmica y la compatibilidad de voltaje del bus frente a los perfiles de carga dinámica. Beijing Zhongping Technology mantiene un inventario completo de componentes electrónicos de accionamiento compatibles, cajas de engranajes planetarios y cables de retroalimentación para agilizar los procesos de adquisición con múltiples proveedores. Para aplicaciones que requieren tamaños de bastidor alternativos o umbrales de par de bloqueo más altos dentro de la misma familia de productos, los equipos técnicos pueden evaluar variantes compatibles como los motores de las series DSM06M o DSM07. Al migrar sistemas tradicionales de tipo escobilla a arquitecturas modernas sin escobillas, nuestro equipo de ingeniería de aplicaciones local ayuda con el análisis de referencias cruzadas, la verificación de dimensiones mecánicas y la optimización de parámetros de sintonización para garantizar un reemplazo directo y sin inconvenientes.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el estado actual del inventario local y el tiempo de entrega típico para este modelo de motor?
Beijing Zhongping Technology mantiene stock regional activo para esta unidad específica, lo que permite el envío el mismo día y una logística acelerada para minimizar el tiempo de inactividad de la instalación.
2. ¿Qué cobertura de garantía estándar y procedimientos de RMA se aplican al realizar la compra?
Cada unidad está respaldada por una garantía operativa integral de 12 meses, respaldada por rigurosas auditorías de calidad previa al envío y un procesamiento de devoluciones local simplificado a través de Beijing Zhongping Technology.
3. ¿Cuál es el rango de voltaje de operación designado y la especificación de aislamiento eléctrico?
La unidad opera de manera segura dentro de parámetros de corriente continua de baja tensión de hasta 48 VDC, presentando un aislamiento de devanado reforzado probado para soportar una rigidez dieléctrica de 1500 VAC contra el bastidor de la carcasa.
4. ¿Qué protocolos de comunicación e interfaces de retroalimentación son compatibles de forma nativa?
El motor integra protocolos de codificador absoluto de alta resolución, transmitiendo datos precisos de la posición del rotor directamente a controladores de servo de múltiples ejes compatibles a través de líneas de señal blindadas dedicadas.
5. ¿Cuáles son las clasificaciones específicas de protección ambiental y los límites de temperatura ambiente permitidos?
El conjunto cumple con los estándares de protección contra ingreso IP65 y opera de manera confiable dentro de un rango de temperatura ambiente de 0°C - 40°C bajo condiciones de carga continua completa.
6. ¿Qué tolerancias de montaje mecánico y procedimientos de alineación se recomiendan durante la instalación?
Instale la brida del motor en una superficie metálica plana y mecanizada utilizando sujetadores de grado 8.8 apretados según las especificaciones del fabricante, asegurando que la desviación radial del eje se mantenga dentro de 0.02 mm para evitar el desgaste prematuro del cojinete.
7. ¿Qué controles de mantenimiento rutinario se requieren para garantizar la fiabilidad operativa a largo plazo?
Realice inspecciones periódicas del sello del eje para verificar su integridad, compruebe la firmeza del conector de alimentación y retroalimentación cada 6 meses, y asegúrese de que las aletas de enfriamiento de la carcasa exterior permanezcan libres de acumulación de polvo.
8. ¿Cómo pueden los ingenieros verificar la compatibilidad del software y ajustar los parámetros para cargas inerciales específicas?
Utilice el conjunto de software de configuración del fabricante para ingresar las constantes térmicas y eléctricas del motor, ejecutando rutinas automatizadas de identificación de inercia para establecer las ganancias óptimas del bucle PID.
