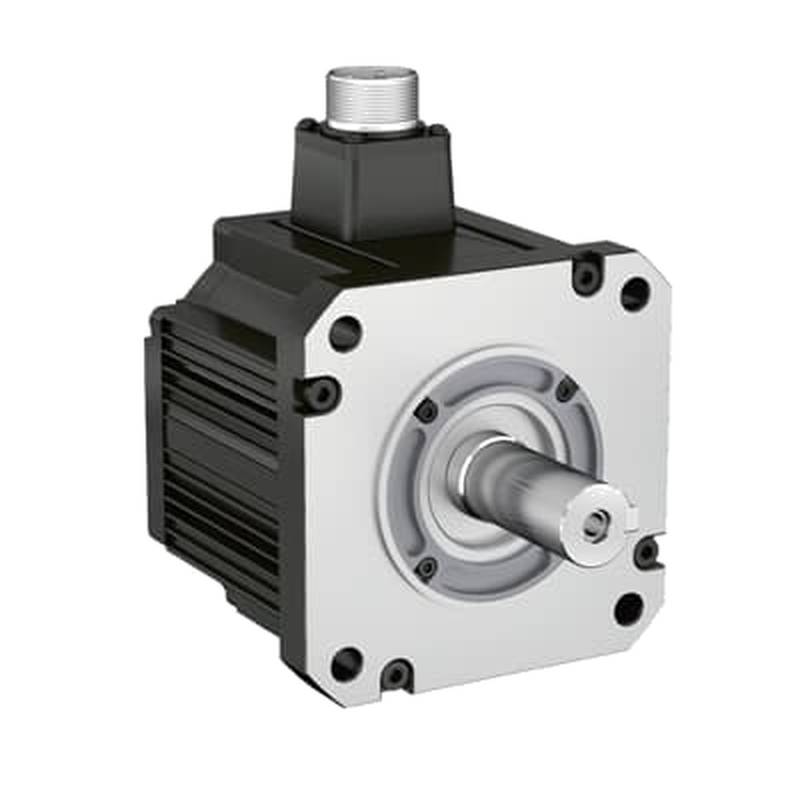

El servomotor ABB ESM18E-552-154-T2N0A00 es una unidad de 5 kW de alto rendimiento diseñada para tareas exigentes de control de movimiento industrial. Este servomotor de alto par integra un diseño electromagnético avanzado para ofrecer 35 N·m de par nominal, asegurando una regulación precisa de posición, velocidad y par. Actúa como un actuador crítico en maquinaria CNC, brazos robóticos y líneas de embalaje de alta velocidad, donde la respuesta dinámica y la fiabilidad operativa son primordiales. Los ingenieros seleccionan este modelo para minimizar el tiempo de configuración de la máquina mediante su tecnología de codificador absoluto y para mejorar la eficiencia general del sistema cuando se combina con los servoaccionamientos ABB MotiFlex o MicroFlex. Para abordar posibles requisitos de mantenimiento, este motor cuenta con una arquitectura de bajo mantenimiento y eficiencia energética diseñada para mantener una productividad a largo plazo en entornos de fabricación hostiles.
Posicionamiento del tipo y categoría de producto
Esta unidad está clasificada como un servomotor síncrono de imanes permanentes de CA de bajo voltaje, parte de la serie ABB eSM. Funciona como un convertidor electromecánico de precisión que traduce las señales eléctricas de un servoaccionamiento en una rotación mecánica altamente precisa. A diferencia de los motores de inducción estándar, este servomotor está específicamente optimizado para un alto rendimiento dinámico, con un bucle de retroalimentación de codificador especializado para sistemas de control de bucle cerrado. Basándose en esta clasificación, la serie ESM18E se posiciona como una solución de potencia media-alta, proporcionando un equilibrio entre una alta densidad de par y dimensiones físicas compactas para su integración en plataformas de automatización con espacio limitado.
Especificaciones técnicas
Potencia nominal: 5.5 kW.
Par nominal: 35 N·m.
Voltaje nominal: 400 V.
Serie del motor: ESM18E.
Tipo de retroalimentación: Codificador absoluto.
Grado de protección: IP67.
Método de enfriamiento: Convección natural/Autorrefrigerado.
Tipo de eje: Con chaveta.
Rango de temperatura de funcionamiento: 0°C a 40°C.
Clase de aislamiento: F.
Aspectos técnicos destacados
El ESM18E-552-154-T2N0A00 utiliza una configuración electromagnética de 10 polos para lograr una densidad de par superior en comparación con los diseños antiguos de 8 polos. Este avance permite un control de movimiento más suave con un par de cogging significativamente reducido durante las operaciones a baja velocidad.
Además, la unidad incorpora un codificador absoluto de 23 bits de alta resolución que elimina la necesidad de ciclos de inicio (homing) al encenderse. Esta característica reduce directamente los tiempos de ciclo de la máquina y garantiza una precisión de posicionamiento constante durante producciones prolongadas.
Además, la carcasa del motor está construida bajo un estándar de protección IP67, lo que garantiza la resistencia contra la entrada de polvo y la inmersión temporal en agua. Este diseño respalda sólidamente la fiabilidad en entornos industriales donde los fluidos refrigerantes o las partículas finas son comunes.
Escenarios de aplicación: Mecanizado CNC de precisión: Permite el contorneado a nivel de micras y el acabado superficial de piezas metálicas complejas manteniendo un par estable a velocidades variables. Líneas de embalaje automatizadas: Facilita las operaciones rápidas de pick-and-place con tiempos de asentamiento reducidos, aumentando el rendimiento en aproximadamente un 15% en aplicaciones de embotellado o encartonado de alta velocidad. Sistemas de ensamblaje robótico: Proporciona la alta rigidez dinámica necesaria para que los brazos robóticos multieje realicen tareas de inserción repetitivas con una repetibilidad de ±0.02 mm. Procesamiento de alimentos y bebidas: Su diseño sellado de alta protección permite un funcionamiento fiable en entornos que requieren una higienización frecuente de los equipos y resistencia a la humedad.
Recomendaciones de selección: Aplicación adecuada: Ensamblaje automatizado de ciclo de trabajo alto, específicamente donde los perfiles de carga fluctúan dentro de ±10% del par nominal de 35 N·m y se requiere una alta repetibilidad de posicionamiento. Aplicación inadecuada: Forja de metal de alto impacto extremo o operaciones de trituración de trabajo pesado donde los choques mecánicos máximos excedan la capacidad de carga radial nominal del motor o donde las temperaturas ambientales superen constantemente los 40°C sin refrigeración auxiliar. Guía comparativa: Para aplicaciones que requieren una mayor salida de par o dimensiones de brida más grandes, los ingenieros deben evaluar el ESM18E-752-154-T2N0A00, que ofrece una capacidad de potencia extendida dentro de la misma familia de series físicas.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega de este servomotor y está actualmente en stock?
Normalmente mantenemos stock del ESM18E-552-154-T2N0A00 para respaldar necesidades urgentes de mantenimiento. Para pedidos estándar, enviamos las unidades dentro de los 3 días hábiles posteriores a la liquidación del pago. Si la cantidad solicitada supera nuestro inventario actual, nuestro departamento de logística proporciona una estimación actualizada del tiempo de entrega de inmediato. Beijing Zhongping Technology prioriza los tiempos de tránsito rápidos para todos los componentes de control de movimiento industrial. Comuníquese con nuestro equipo de soporte con los requisitos de su proyecto para confirmar la disponibilidad para su volumen de pedido específico.
2. ¿Este motor viene con garantía del fabricante?
Cada unidad está cubierta por una garantía estándar de 12 meses a partir de la fecha de envío. Esta cobertura se aplica a defectos de fabricación y fallos mecánicos que ocurran bajo condiciones normales de funcionamiento. Si surge un problema de hardware, iniciamos un proceso de revisión técnica para determinar si se requiere una reparación o reemplazo. Requerimos el número de serie del motor para agilizar cualquier reclamo de garantía. A menudo se solicita documentación detallada de los parámetros de instalación y operación para garantizar un soporte de solución de problemas adecuado.
3. ¿Pueden proporcionar el peso y las dimensiones exactas para los cálculos de envío?
El motor de la serie ESM18E tiene un peso y un volumen de embalaje específicos que varían ligeramente según la configuración del codificador y el freno. Proporcionamos las dimensiones exactas en caja y el peso bruto al recibir su consulta formal. Nuestro equipo se asegura de que todos los motores estén embalados en materiales de grado industrial que absorben los impactos para evitar daños durante el tránsito internacional. Para fines de transporte de carga, suministramos el código HS y la lista de empaque rápidamente. Comuníquese con nosotros con su puerto de destino para recibir una estimación de envío precisa.
4. ¿Es este motor compatible con el servoaccionamiento MotiFlex e180?
Sí, este motor está diseñado específicamente para una integración perfecta con los servoaccionamientos ABB MotiFlex e180 y MicroFlex e190. Estos sistemas están optimizados para trabajar juntos y proporcionar un control de movimiento de alta precisión y retroalimentación de diagnóstico. Suministramos cables de alimentación y de codificador preensamblados que simplifican el proceso de cableado entre el accionamiento y el motor. Si está modernizando un sistema existente, asegúrese de que su versión de firmware sea compatible con la serie de motores ESM de 10 polos. Comuníquese con nuestro equipo técnico si necesita asistencia con el mapeo de parámetros de accionamiento a motor.
5. ¿Qué condiciones de pago aceptan para pedidos internacionales?
Aceptamos transferencias bancarias (T/T) como método de pago estándar para todos los pedidos de equipos industriales. Para socios establecidos, podemos discutir condiciones flexibles basadas en el volumen y la frecuencia de los pedidos. Todos los pagos deben liquidarse antes del despacho de las mercancías desde nuestro almacén. Por una tarifa adicional, podemos facilitar documentación específica o acuerdos de carta de crédito si lo requiere su política de adquisiciones corporativa. Comuníquese con nosotros para discutir el método de pago más eficiente para su organización.
6. ¿Cómo solicito una cotización para este modelo específico?
Puede solicitar una cotización formal enviando el número de modelo, ESM18E-552-154-T2N0A00, junto con la cantidad requerida a nuestro departamento de ventas. Proporcionamos un desglose detallado que incluye el precio del producto, los costos de envío estimados y el período de validez actual de la oferta. Dado que los precios fluctúan debido a los tipos de cambio, aranceles y ajustes de fábrica, recomendamos solicitar una nueva cotización si el cronograma de su proyecto supera los 30 días. Beijing Zhongping Technology se compromete a proporcionar precios transparentes y competitivos para todos los componentes de automatización.
7. ¿Proporcionan soporte técnico para la instalación y puesta en servicio?
Ofrecemos soporte técnico integral para garantizar que su instalación cumpla con los estándares de rendimiento necesarios. Nuestros ingenieros proporcionan manuales digitales, guías de configuración de parámetros y, bajo pedido, asistencia remota para tareas complejas de puesta en servicio. Para soporte in situ o diagnósticos de nivel profundo, podemos organizar servicios de consulta técnica por una tarifa adicional. Recomendamos que solo ingenieros eléctricos calificados realicen el cableado y la configuración del sistema de servo. Envíe sus preguntas técnicas por correo electrónico para obtener una respuesta rápida de nuestro equipo de aplicaciones.
8. ¿Cuál es su política de devoluciones si la pieza es incorrecta?
Aceptamos devoluciones de artículos que se verifiquen como dañados al llegar o significativamente diferentes a las especificaciones solicitadas. Los clientes deben notificar a nuestro equipo de soporte dentro de los 7 días posteriores a la recepción del envío para iniciar el proceso de autorización de devolución. El producto debe devolverse en su embalaje original y sin abrir para calificar para un reembolso o cambio. Para devoluciones debidas a una selección incorrecta del cliente, se puede aplicar una tarifa de reabastecimiento para cubrir los costos administrativos. Asegúrese de que todos los requisitos técnicos se confirmen antes de finalizar su compra.
9. ¿Son estos motores adecuados para entornos polvorientos o húmedos?
Este servomotor está construido con un grado de protección IP67, lo que lo hace altamente resistente a la entrada de polvo y a la inmersión temporal en agua. Esto lo convierte en una opción fiable para entornos de fabricación donde hay limpieza de máquinas o fluidos de proceso. Sin embargo, desaconsejamos la exposición directa a chorros de agua a alta presión o agentes químicos corrosivos sin protección adicional. Si su aplicación implica riesgos ambientales extremos, le sugerimos consultar nuestra hoja de datos técnicos para asegurarse de que el entorno operativo se mantenga dentro de los umbrales de seguridad definidos.
10. ¿Puedo pedir piezas de repuesto como conectores o cables por separado?
Mantenemos un amplio inventario de accesorios, incluidos cables de alimentación preensamblados, cables de codificador y conectores de acoplamiento para la serie ESM. Puede pedir estos componentes individualmente o como parte de un kit de ensamblaje de motor completo. Disponemos de cables en varias longitudes estándar para adaptarse a diferentes configuraciones de máquina. Si necesita longitudes de cable personalizadas u orientaciones de conector específicas, comuníquese con nosotros para conocer la disponibilidad y las opciones de precios. Nuestro objetivo es ser su fuente integral para todo el hardware de instalación de sistemas servo necesario.
